Giá đỡ từ tính cho cờ lê lực Wera B2

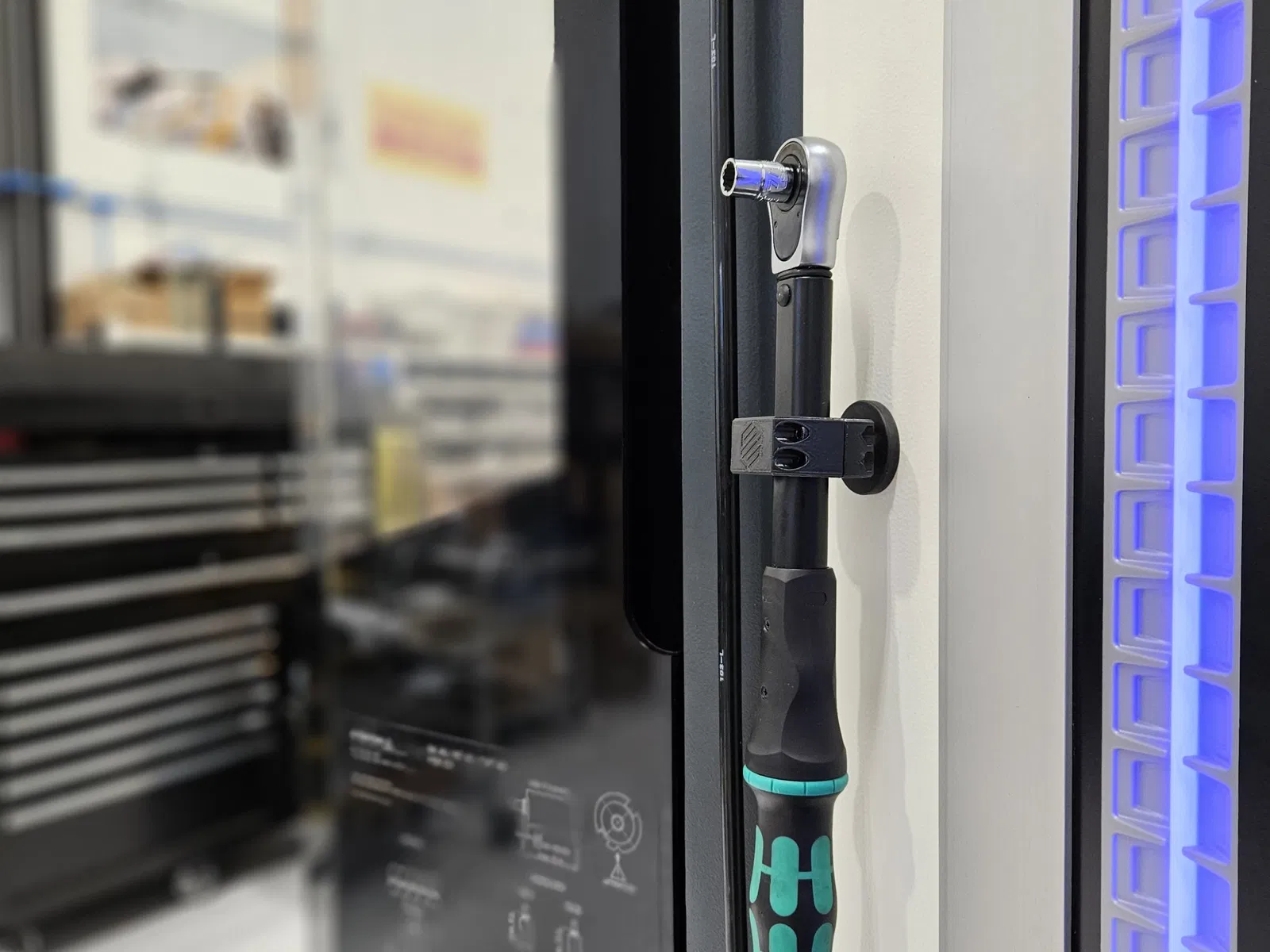

Sau khi thấy ý tưởng trong một chuyến tham quan cửa hàng CNC NYC của Area 451, cuối cùng tôi đã quyết định làm một phiên bản cho riêng mình. Tôi sử dụng B2 của mình vài lần mỗi ngày tại máy CNC và tôi luôn phải quay lại để lấy nó từ bàn công cụ của mình. Giờ đây, tôi có thể gắn nó ngay trên máy.

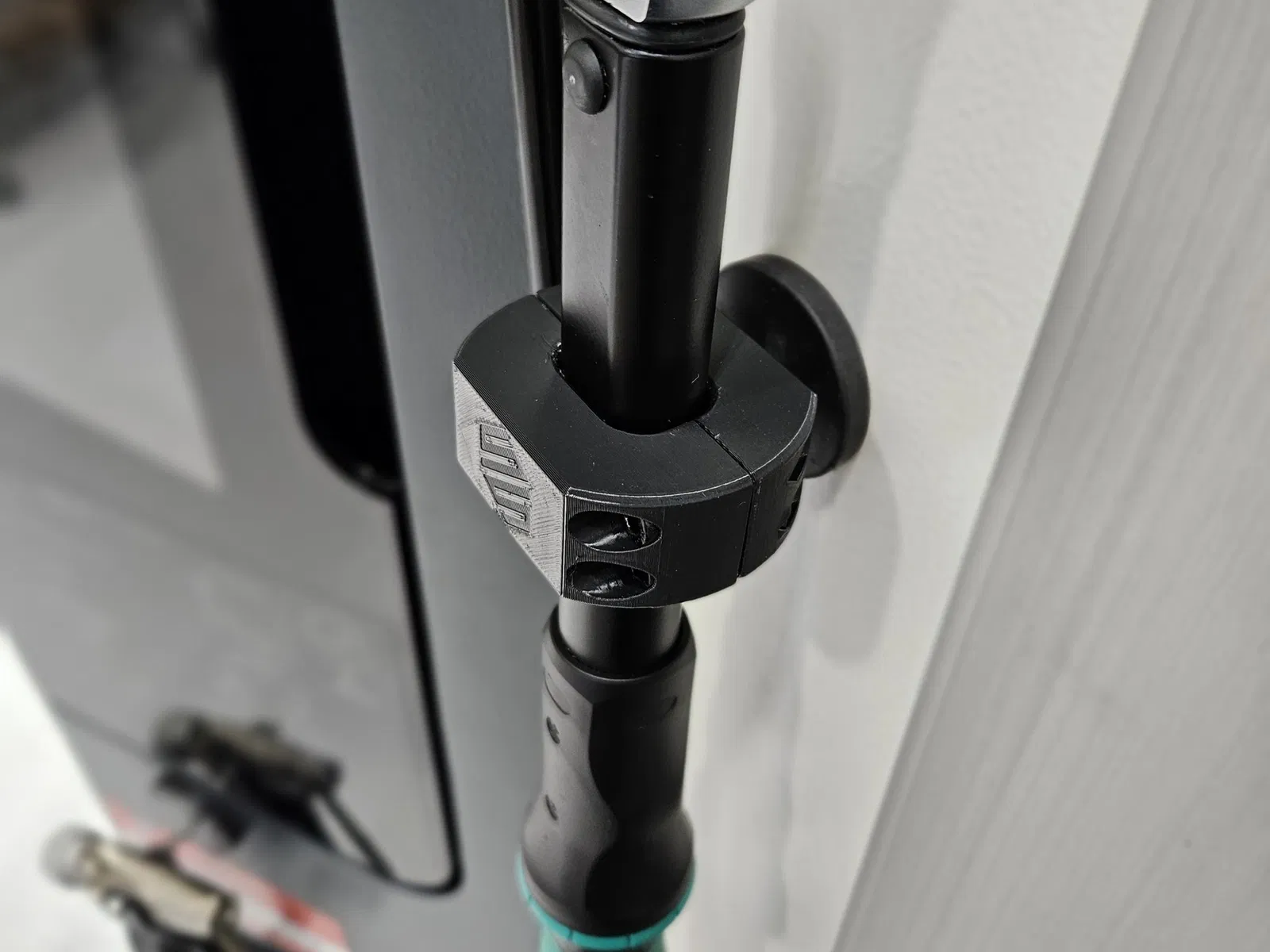

Điều này được thiết kế cho Wera B2 Torque Wrench. Dựa trên kích thước của X3 X4 và C3 Torque wrench, nó cũng nên phù hợp với chúng. Kích thước của cổ là khoảng .78 x 1.1" (19.8 x 28mm).

Tôi đã sử dụng một nam châm được bọc cao su mua từ Amazon có độ dày khoảng .2 x 1.69" đường kính và có lực hút từ tính khoảng 25lbs. Điều này dường như đủ để giữ trọng lượng của B2 torque wrench.

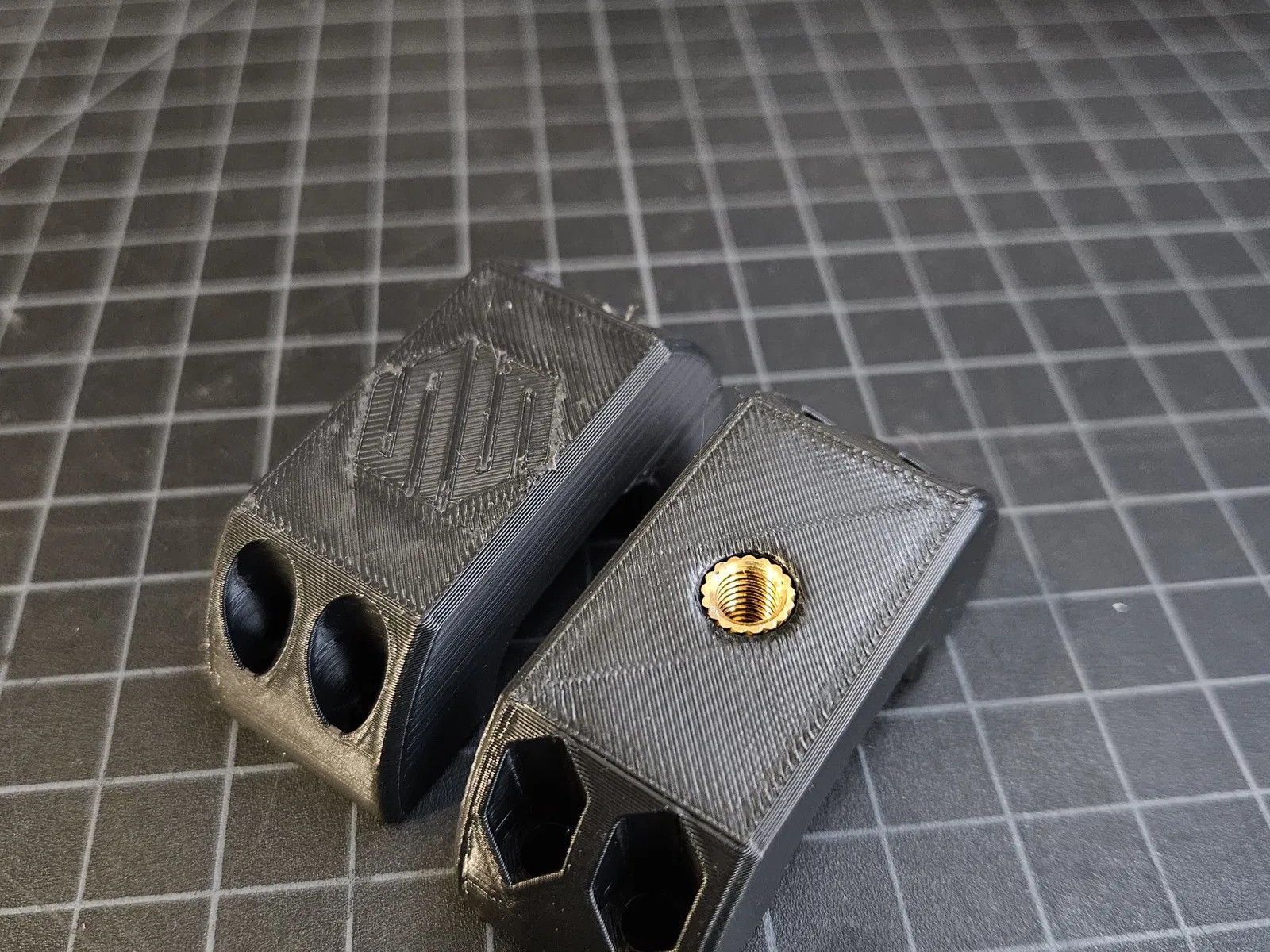

Tôi đã thiết kế điều này để sử dụng một chèn đồng 6mm x 10mm mà nam châm kết nối với.

Lưu ý: Các hình ảnh cho thấy logo của tôi trên đó, nhưng các tệp đã tải lên không có logo của tôi.

Tôi đã in bằng PETG trên Bambu X1C của mình.

Tôi đã in những cái này theo chiều dọc (vì vậy 90 độ so với cách chúng sẽ được, chủ yếu để in logo của tôi đẹp). Điều này yêu cầu nhiều hỗ trợ hơn và không cần thiết chút nào.

Các yêu cầu bổ sung:

1 - 6mm x 10mm chèn đồng

1 - giá đỡ nam châm bọc với đinh vít 6mm có ren

4 - vít đầu lục M5 x 25mm

4 - đai ốc M5
