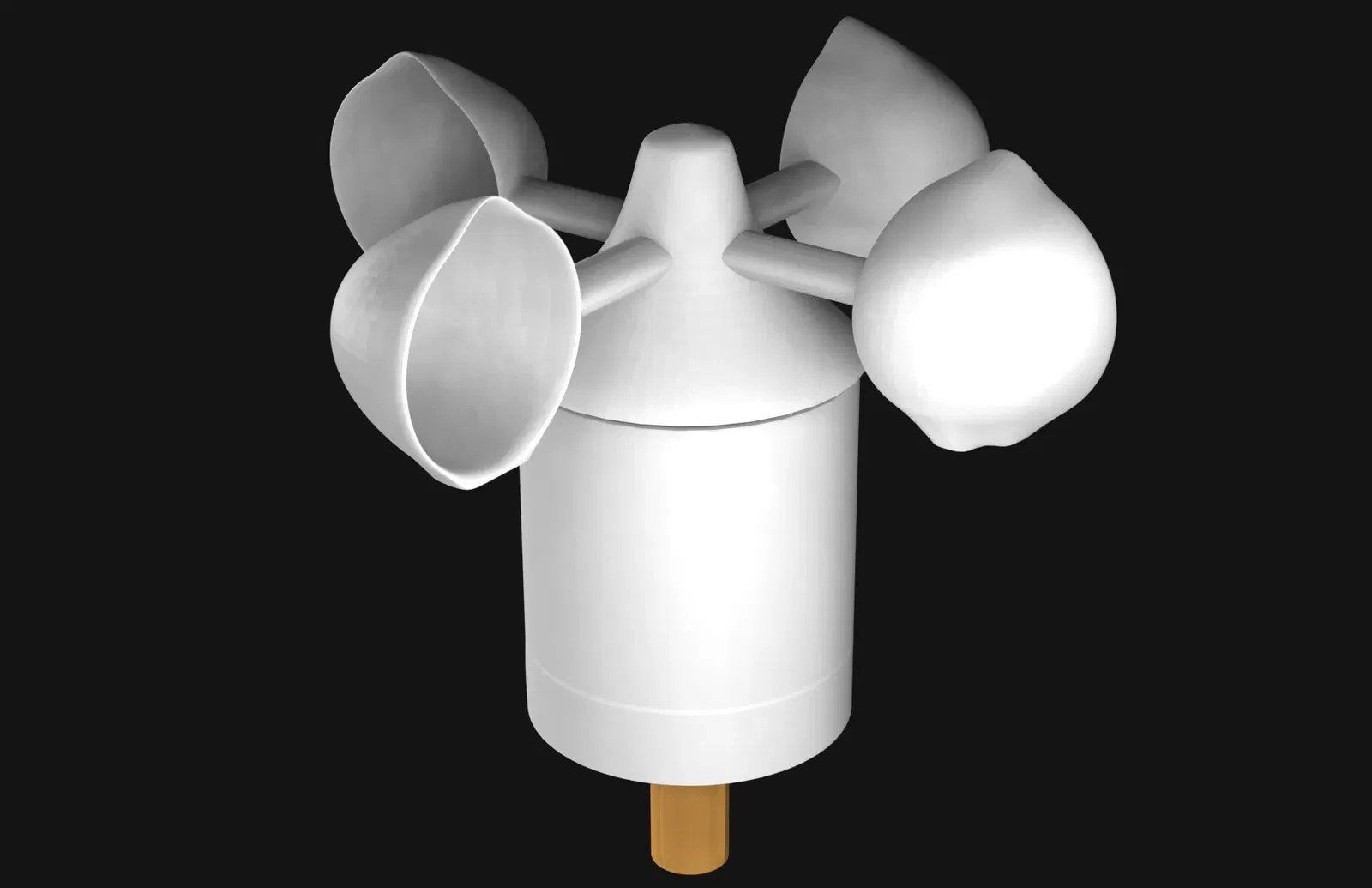

Đồng hồ đo tốc độ gió - Anemometer V3.0 không cần hỗ trợ

Phần tốt nhất của V3.. KHÔNG CẦN HỖ TRỢ và mạnh mẽ hơn nhiều !!!!! Nó có thể xử lý ngay cả tốc độ gió chậm hơn mà không bị ngừng hoạt động. Tôi đã ghi lại tốc độ thấp nhất là 0.5 mph và lên tới ít nhất 65mph+..

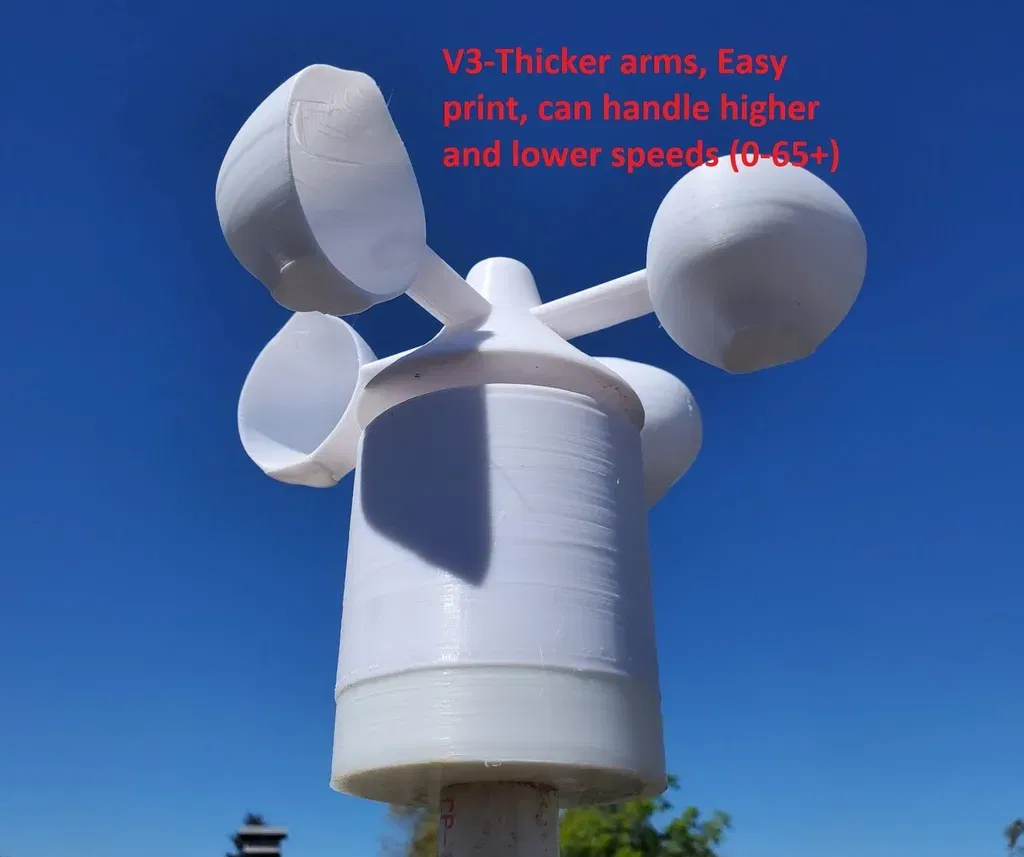

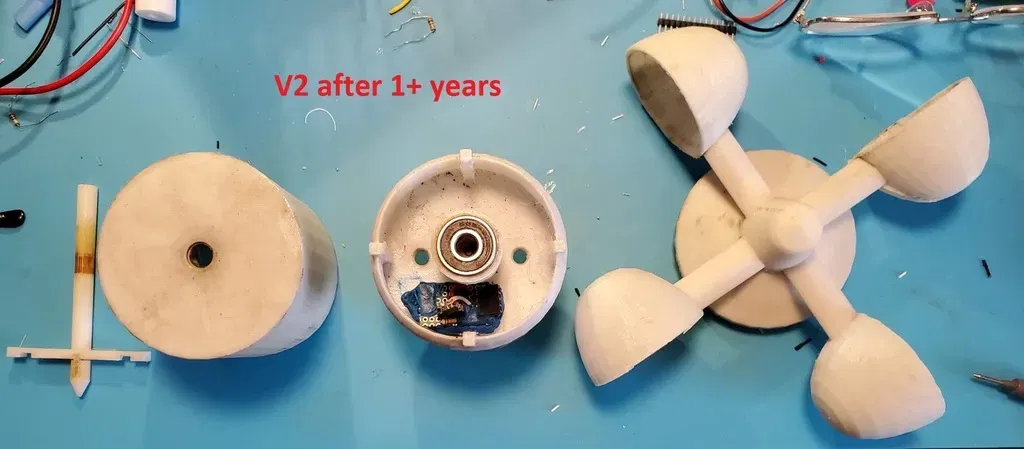

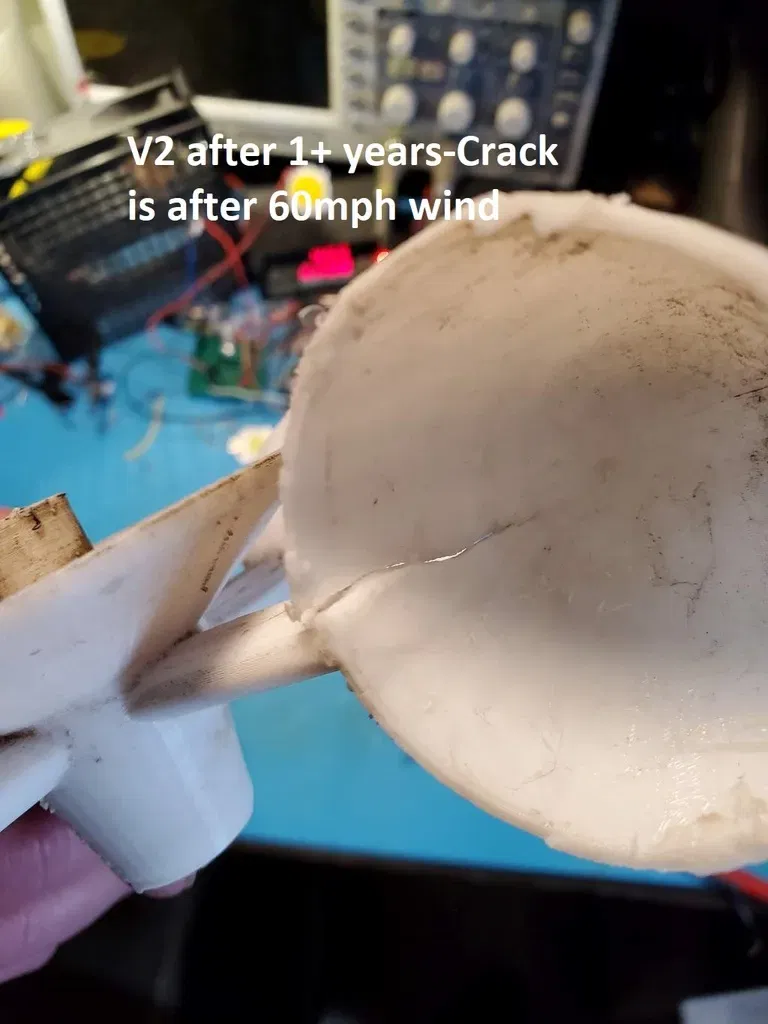

Phiên bản V3 này là một bản tái chế hoàn toàn chứ không phải là bản phối lại của https://www.thingiverse.com/thing:4066146 (phiên bản V2 của tôi) mà là phiên bản trước đó tôi thiết kế và nó đã hoạt động tốt trong 1.5 năm, ngoại trừ một cơn gió 60mph mà tôi đã ghi lại, làm nứt nó nhưng nó vẫn tiếp tục hoạt động. Phiên bản này là dễ in nhất và có thể xử lý gió thậm chí cao hơn với các cánh tay dày hơn.. Nên có thể xử lý bất kỳ cơn gió nào cho đến khi nó bị rách khỏi mái nhà..

Điều này vẫn còn là một công việc đang tiến hành nhưng đã thu thập dữ liệu từ ngày 24 tháng 12 năm 2019. Hơn 206993 bản ghi. Trang web vẫn còn rất thô, tôi đã mã hóa cứng mọi thứ, ngay cả đồ thị cũng chỉ sử dụng bảng trong HTML. Tôi muốn thêm một lịch sử tra cứu (ngoài việc chỉ là 24 giờ qua). Nhưng so với trang NOAA, nơi gần nơi tôi sống, nó đã rất chính xác. Tôi đang thiết kế một đồng hồ đo mưa hiện tại. Tôi dự định chuyển toàn bộ trạm từ các bộ phận dự trữ sang tất cả được in 3D. Mặc dù nó không hiển thị trong sơ đồ, một số cảm biến được nhân đôi để đảm bảo độ tin cậy và kiểm tra lẫn nhau.

Sơ đồ cho trạm thời tiết hoàn chỉnh: https://easyeda.com/shermluge/WX_Station_Full-7d749d96df40475c89a0159e7455dd70

(XEM BẢN VẼ #4 TỪ TRANG WEB EASYEDA)

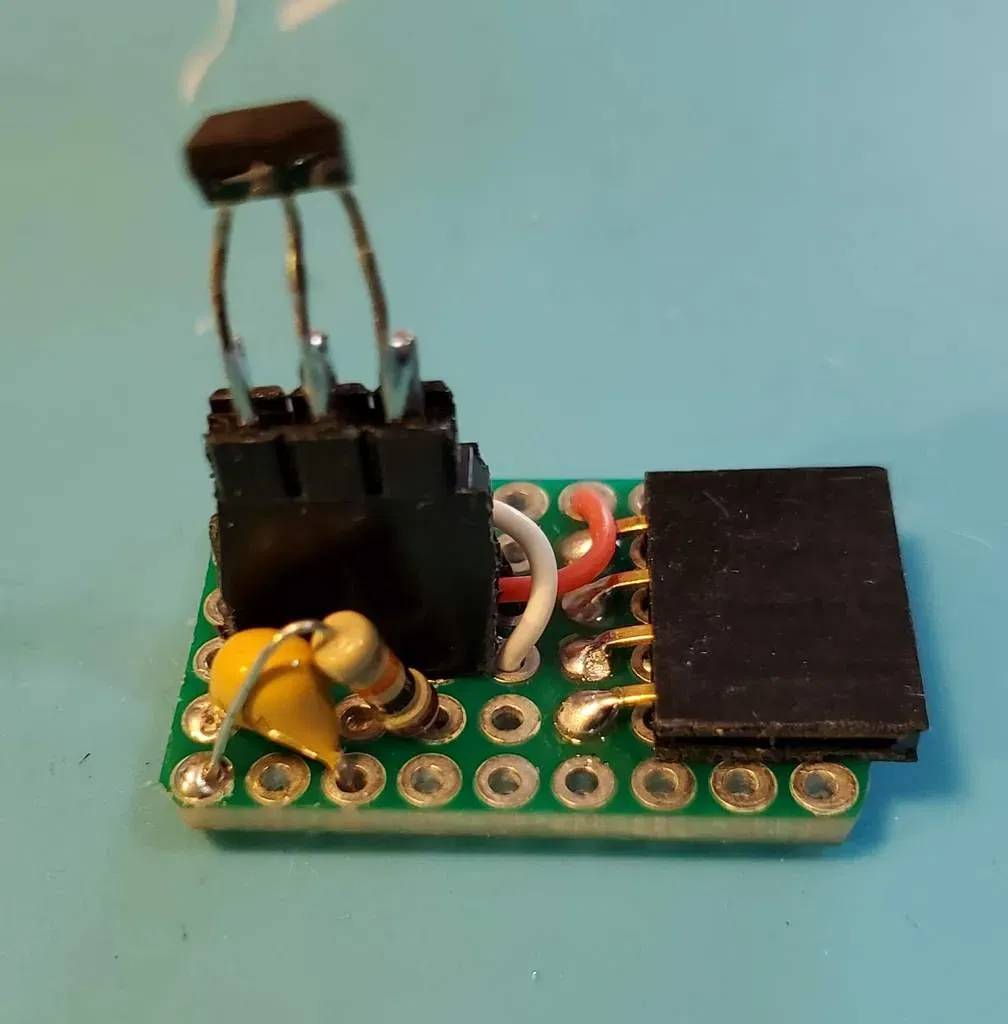

Trong mạch điện cho trạm WX, tôi đã chuyển đổi tốc độ gió sang cảm biến hiệu ứng hal (3144) hoạt động rất tốt và tôi đã thử nghiệm nó hơn một năm nay và nó hoạt động tốt hơn nhiều so với cảm biến hồng ngoại mà tôi đã thiết kế ban đầu..

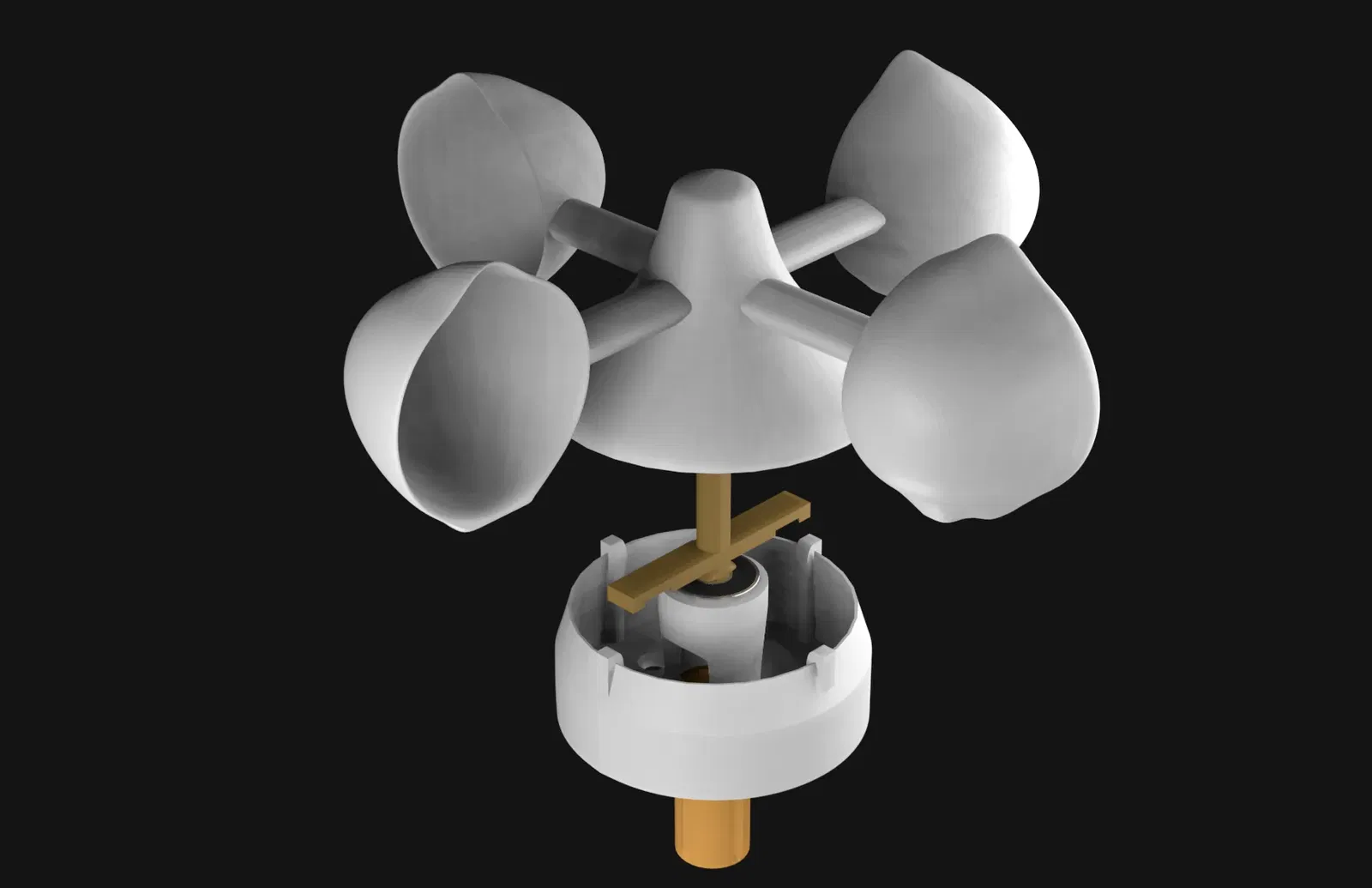

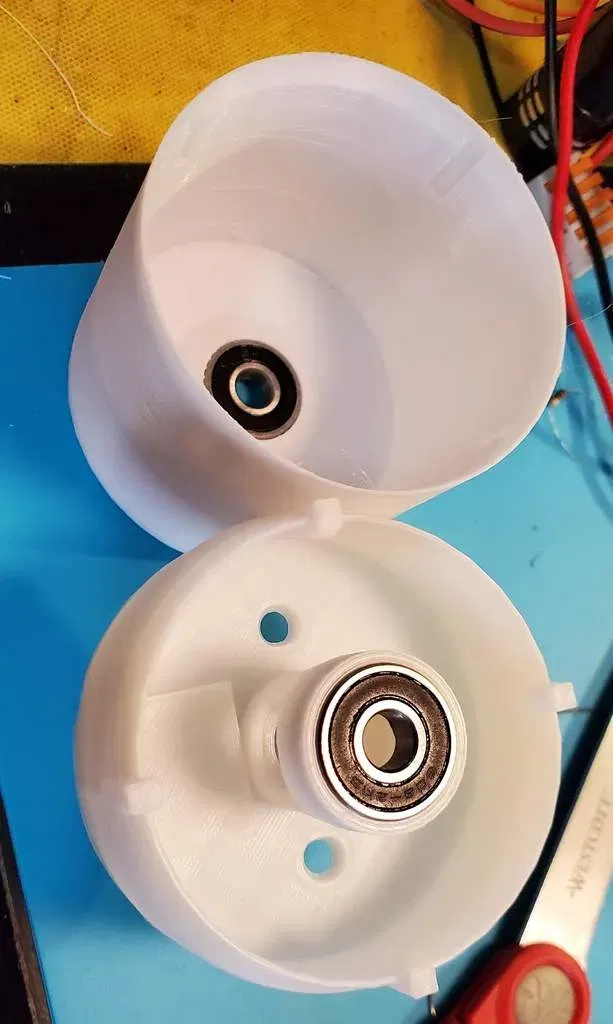

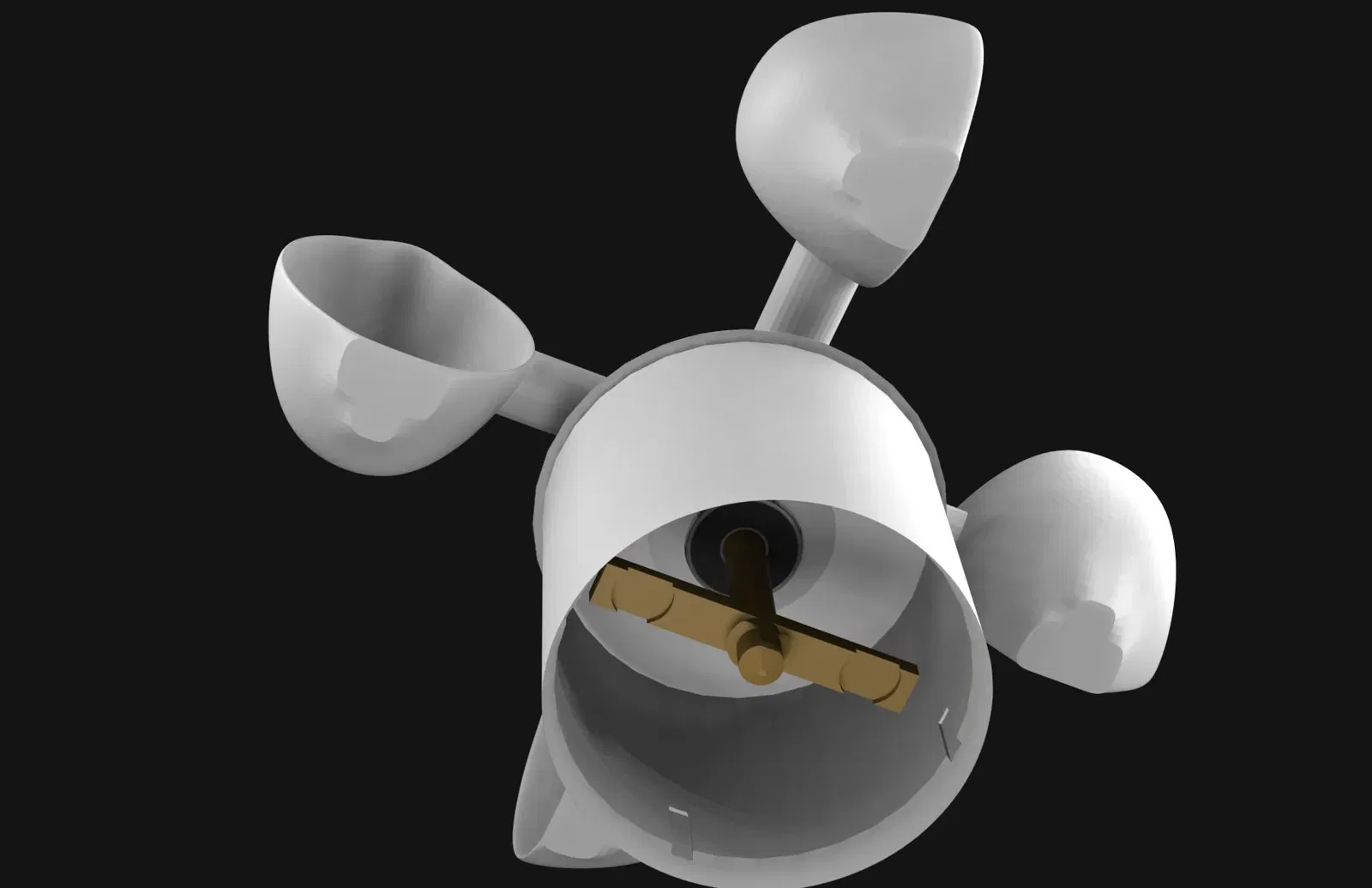

Bánh xe quay, vỏ trên và dưới được làm từ PETG, phần còn lại là ABS.. Mô hình này yêu cầu 2 vòng bi 608 (Vòng bi trượt thông thường). Tôi làm sạch chúng bằng xăng, sau đó thêm pro-long làm chất bôi trơn để chúng quay rất nhanh và mượt mà (một mẹo mà chúng tôi đã làm khi tôi từng đua Street Luge).

Thưởng thức,

Sherm
