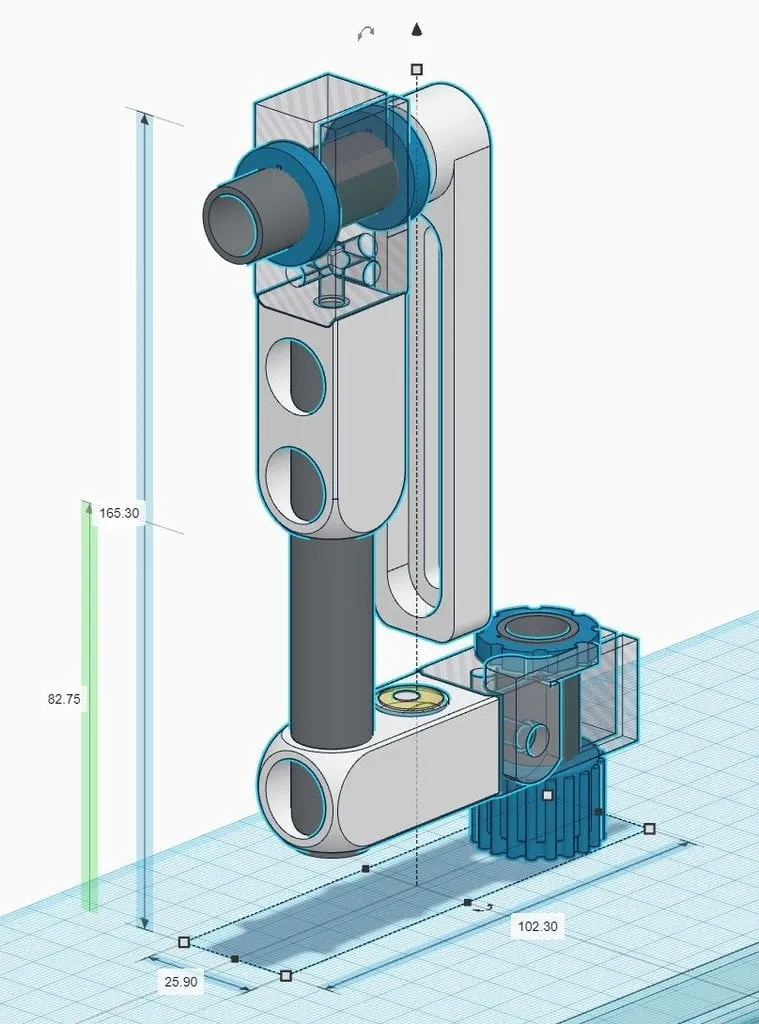

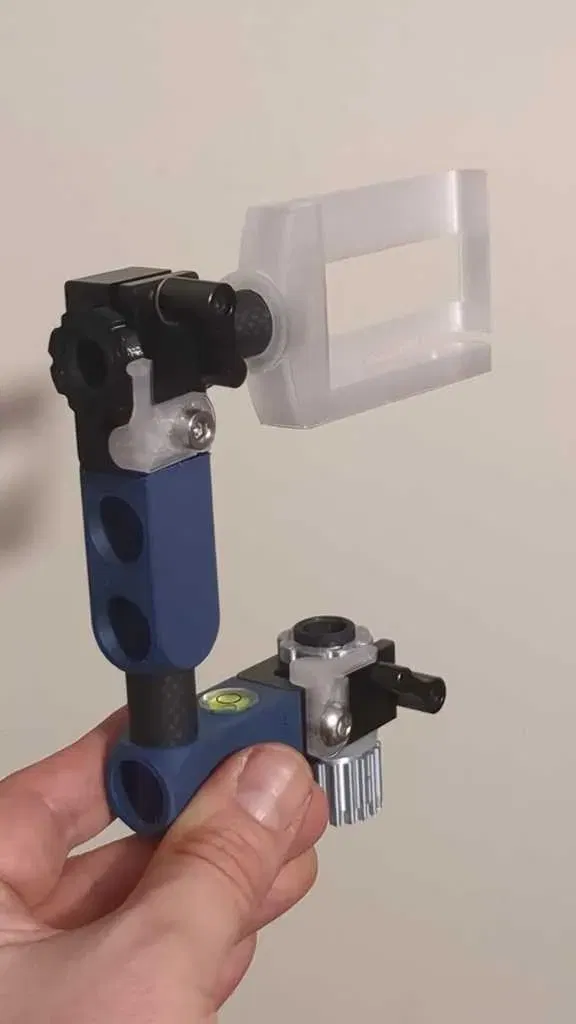

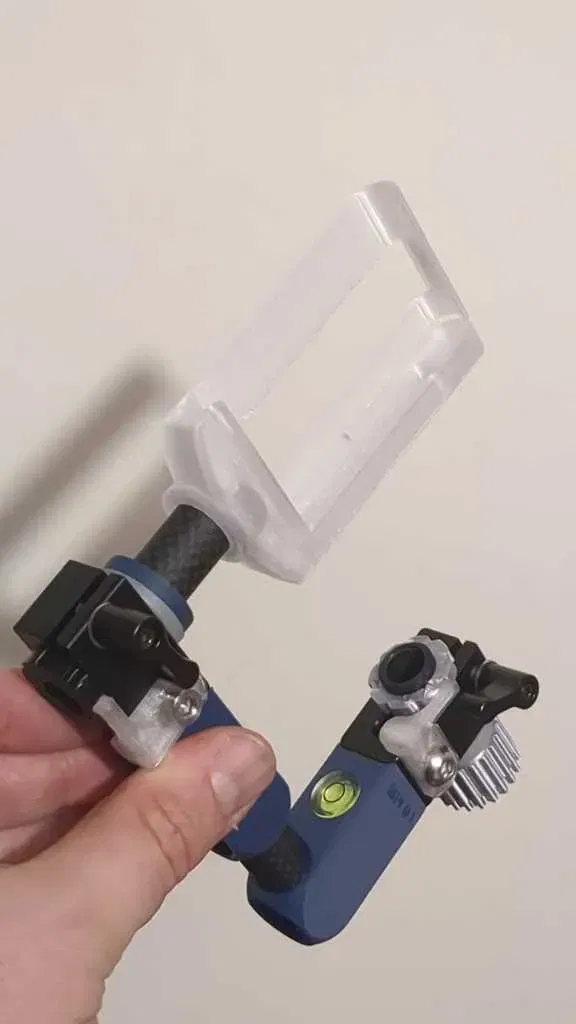

Giá đỡ panorama di động MCP03 cho máy ảnh nhỏ và điện thoại

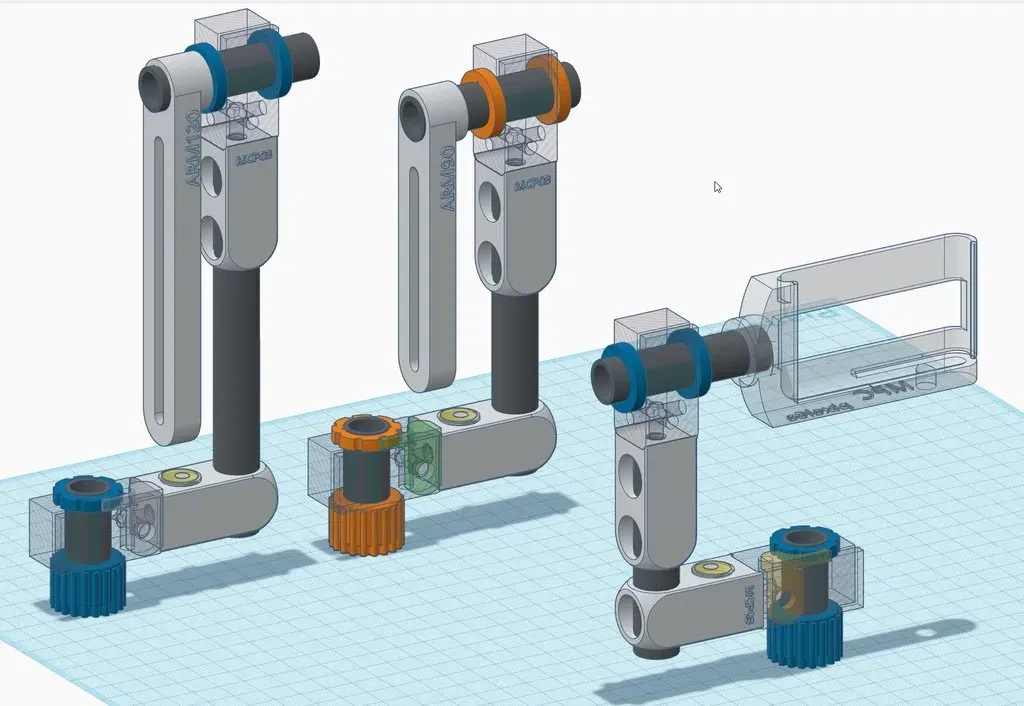

MCP_03 là một đầu VR toàn cảnh nhỏ gọn dành cho máy ảnh nhỏ và điện thoại. Nó sẽ cho phép bạn chụp ảnh 360VR trong khi giữ ống kính ở điểm không parallax trong quá trình quay.

M

Micro Mini Di động

C

Máy ảnh nhỏ gọn

P

Đầu toàn cảnh Panohead Di động Mạnh mẽ Nhựa

Dự án là sự kết hợp của các vật liệu và công nghệ, dựa trên những gì dễ tìm thấy và thuận tiện hơn cho dự án.

Tôi sẽ đặt liên kết Ý đến các bộ phận, trách nhiệm của bạn là chọn những cái phù hợp nhất.

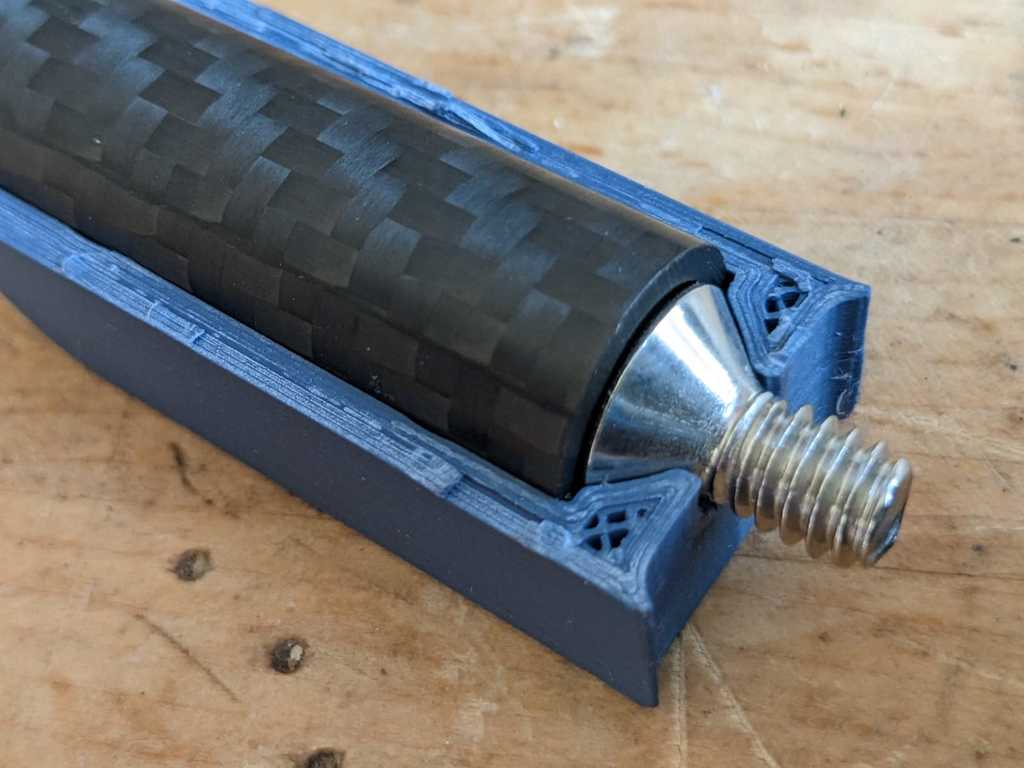

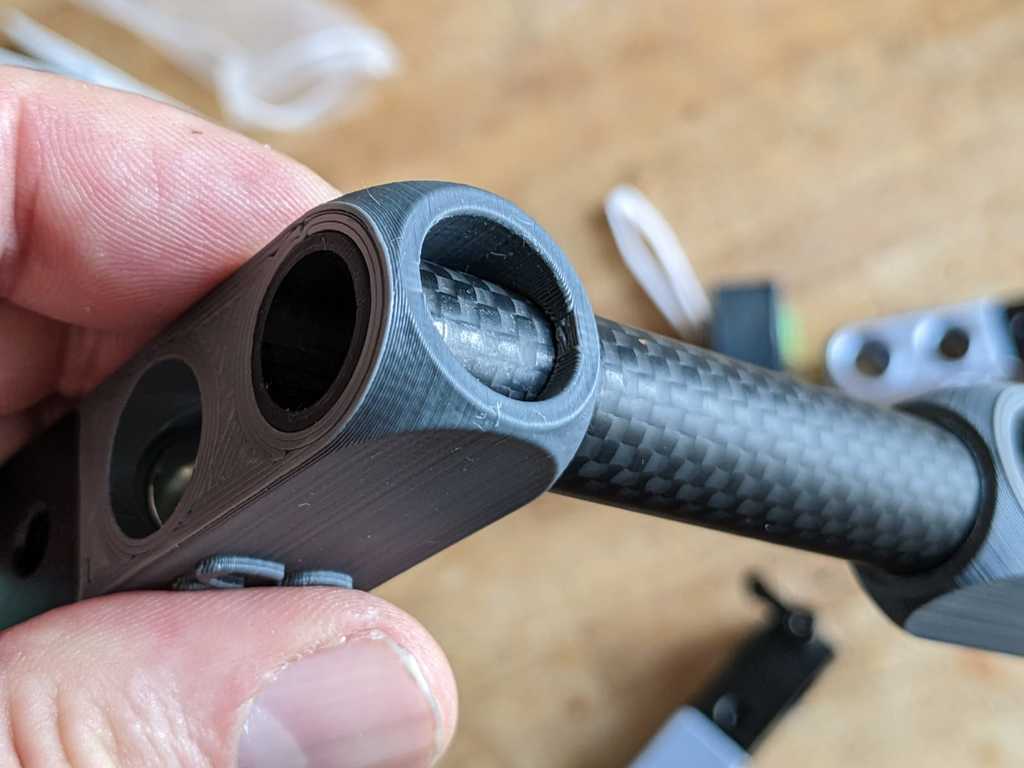

Tôi đã sử dụng các thanh sợi carbon 15mm. https://www.amazon.it/dp/B01M2X9LYF

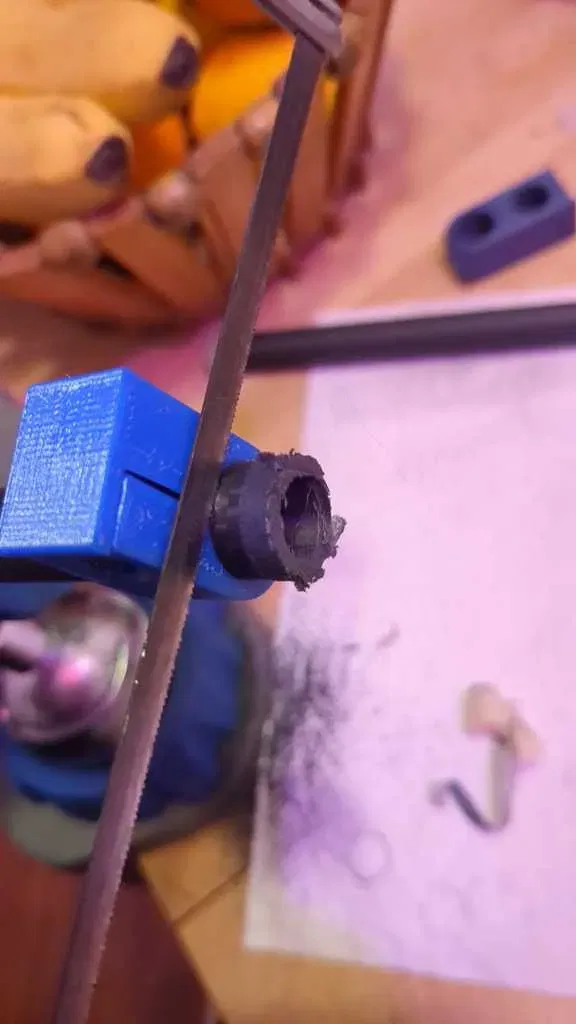

CẮT SỢI CARBON LÀ MỘT VIỆC KHÓ CHỊU VÀ CÓ THỂ NGUY HIỂM, nếu bạn chưa bao giờ làm điều này thì hãy kiềm chế và sử dụng ống nhôm hoặc nhựa 15mm.

Những gì bạn cần in: Tất cả những điều này bằng PLA hoặc bất cứ thứ gì bạn muốn.

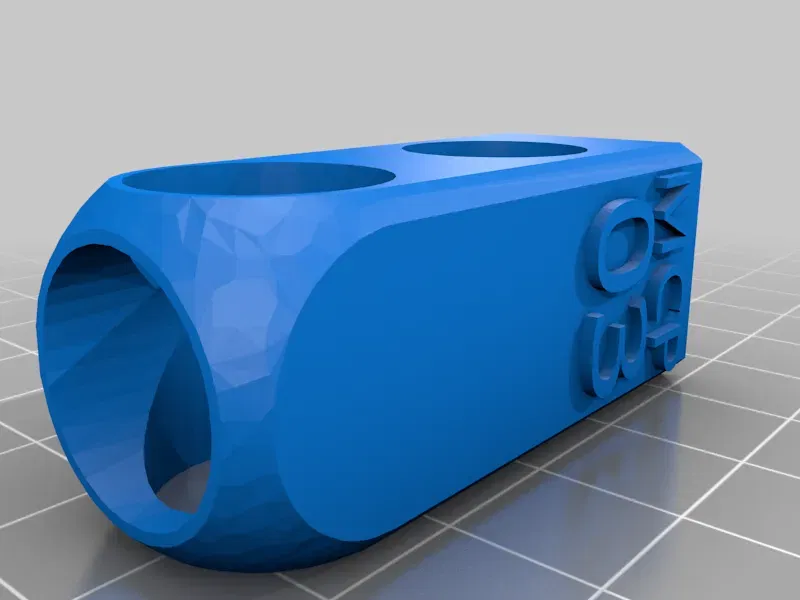

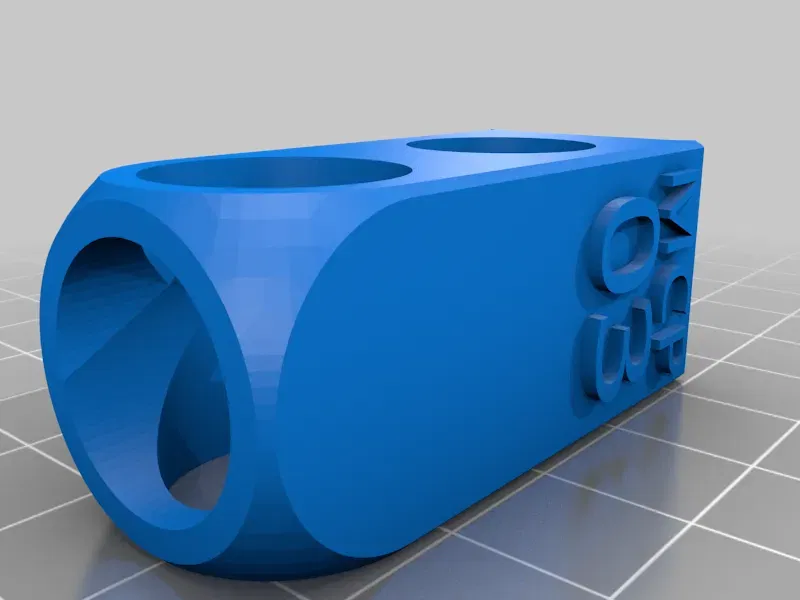

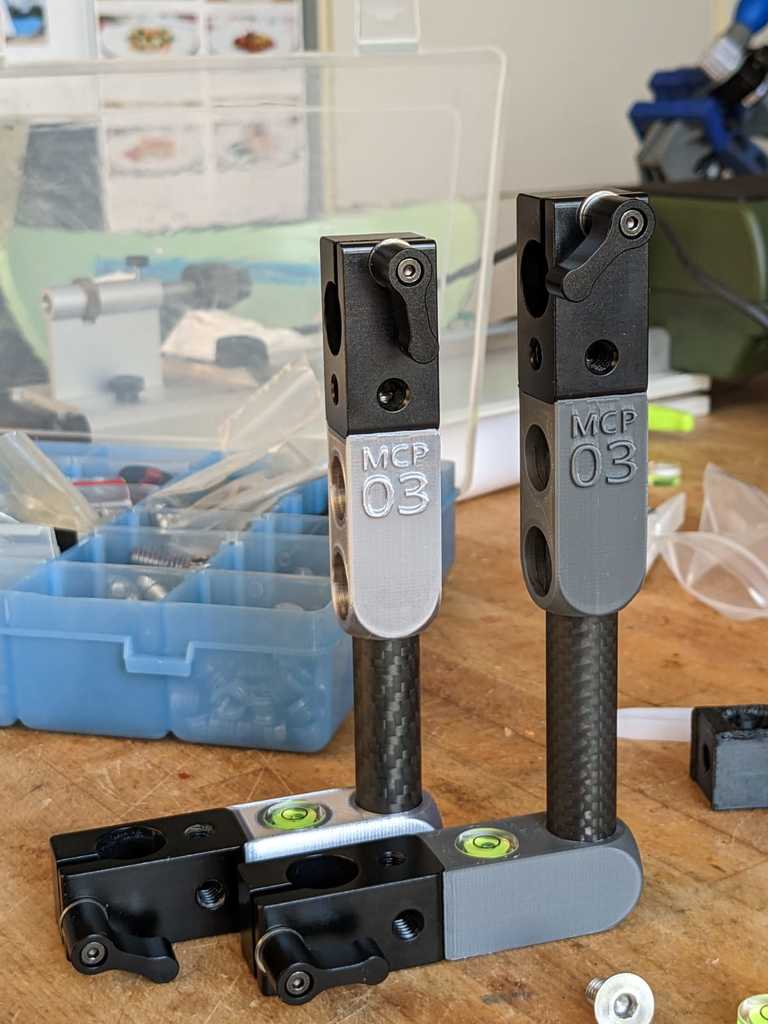

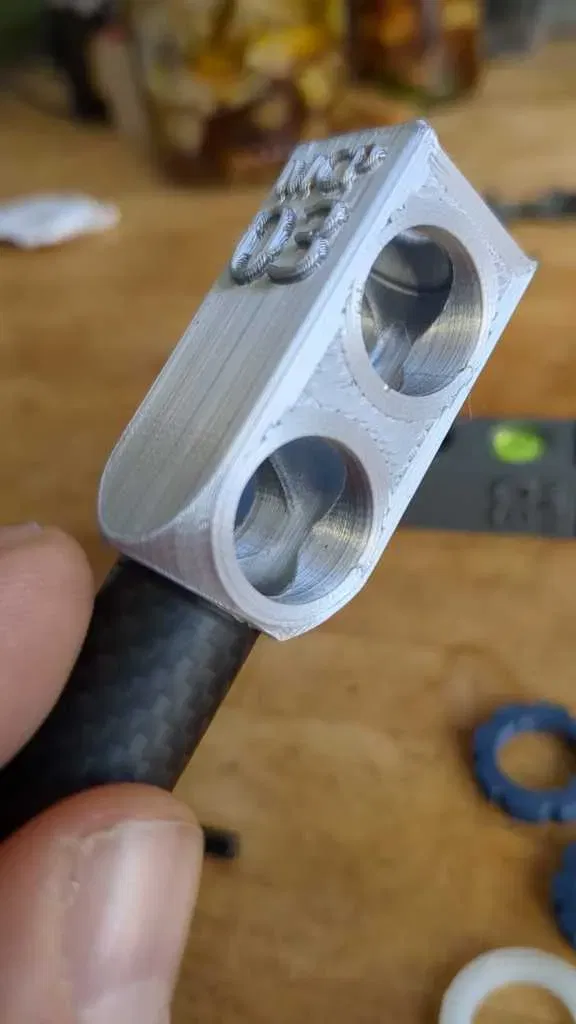

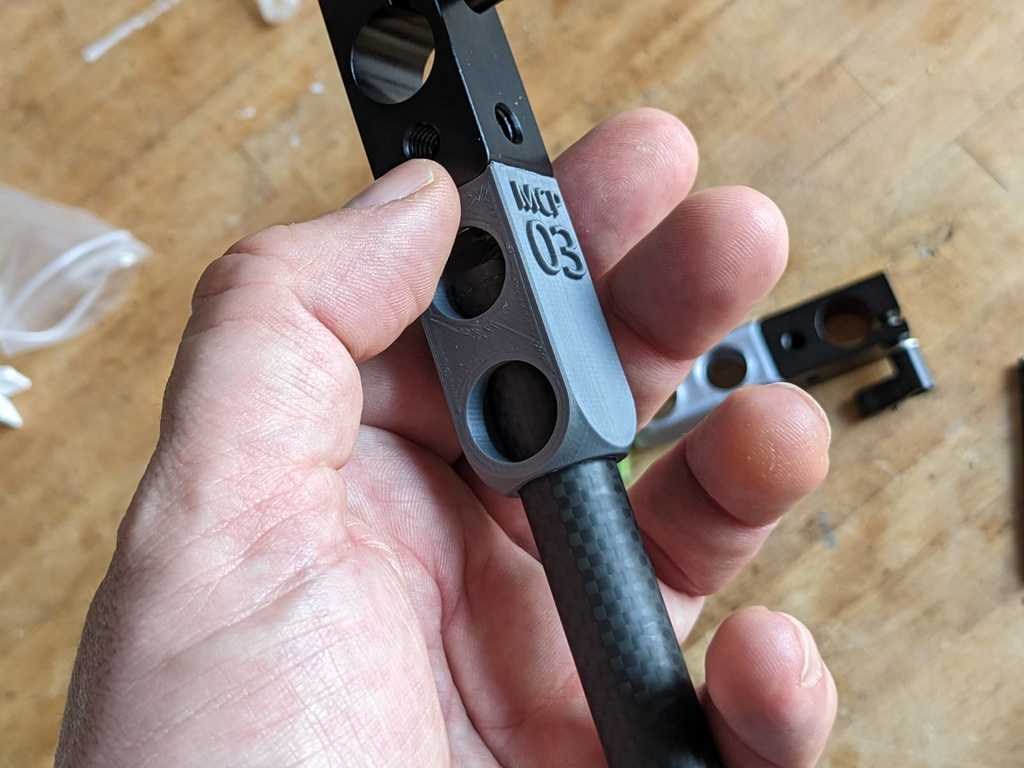

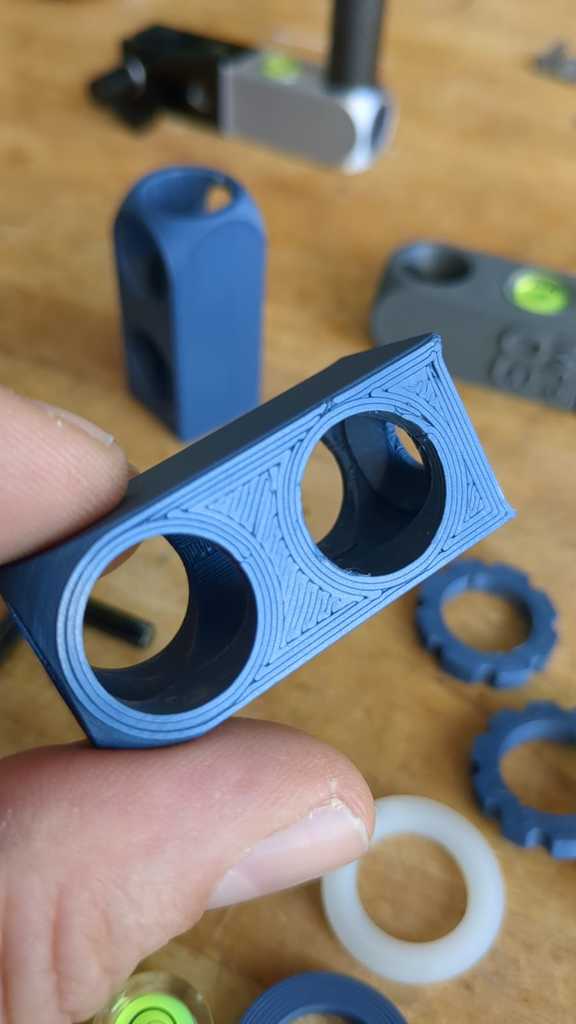

Thân máy:

Đa vật liệu. Kẹp nhôm và đầu nối in.

Bạn cần in 2x tệp thân máy giống hệt nhau.

MCP-03_body_flatscrew.stl sử dụng vít đầu hình nón chìm 1/4”x 20 x 3/8”. https://www.ebay.it/itm/133757377714

MCP-03_body_roundscrew.stl sử dụng vít 1/4”x 20 với đầu tròn mỏng mà bạn có thể tìm thấy trong các bộ video rig https://www.amazon.it/dp/B085NRY7ZJhttps://www.amazon.it/dp/B07B8HN45Z

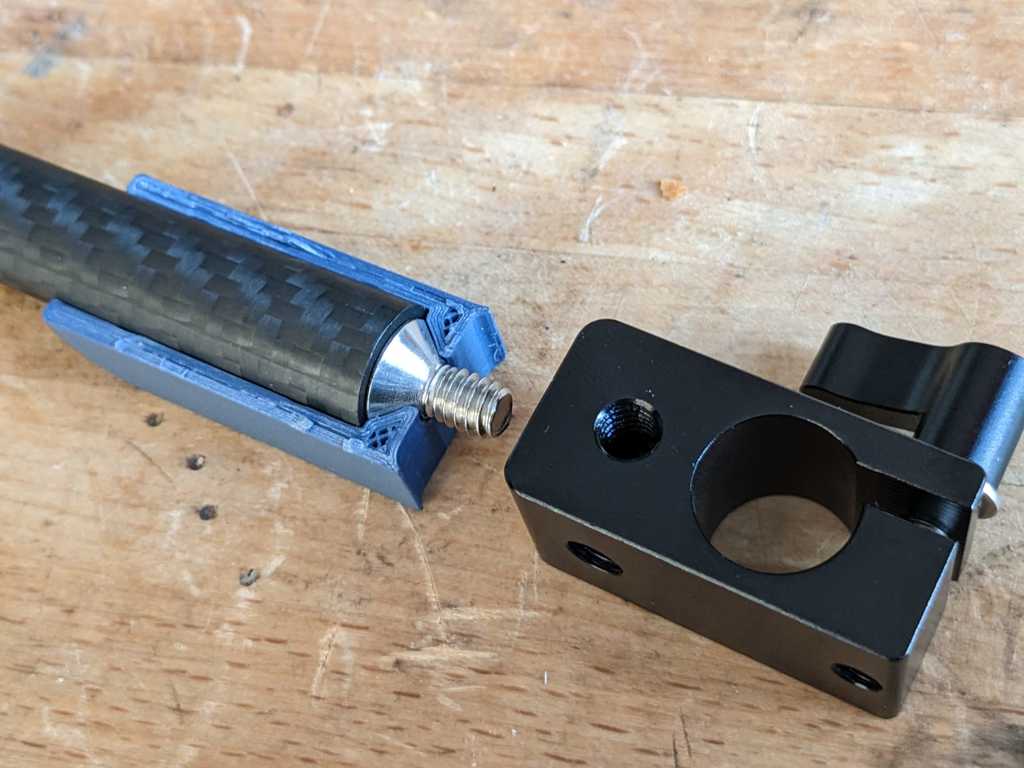

Chúng cần phải vặn vào hai kẹp rig 15mm như thế này: https://www.amazon.it/dp/B077MXKK27

CÁNH TAY!

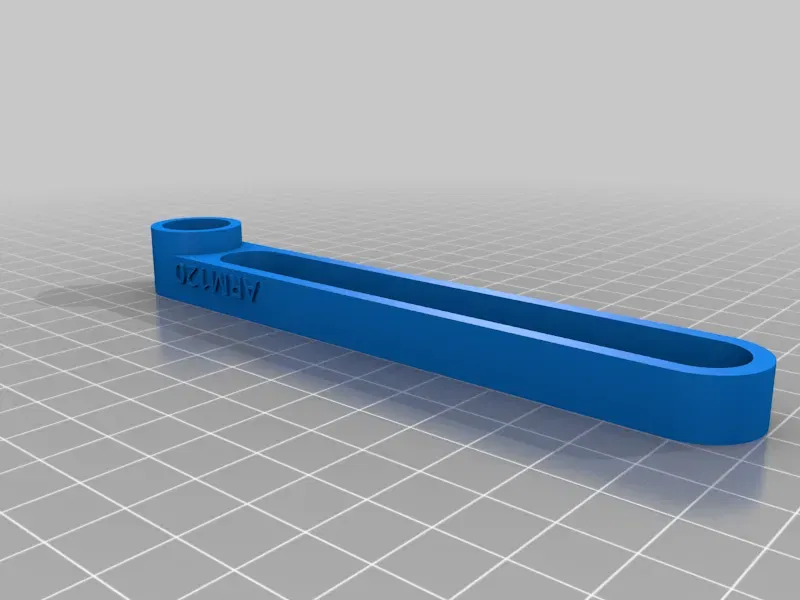

Arm120 là quá mức cần thiết, nếu bạn cần nó, hãy mua một đầu nodal ninja thích hợp!

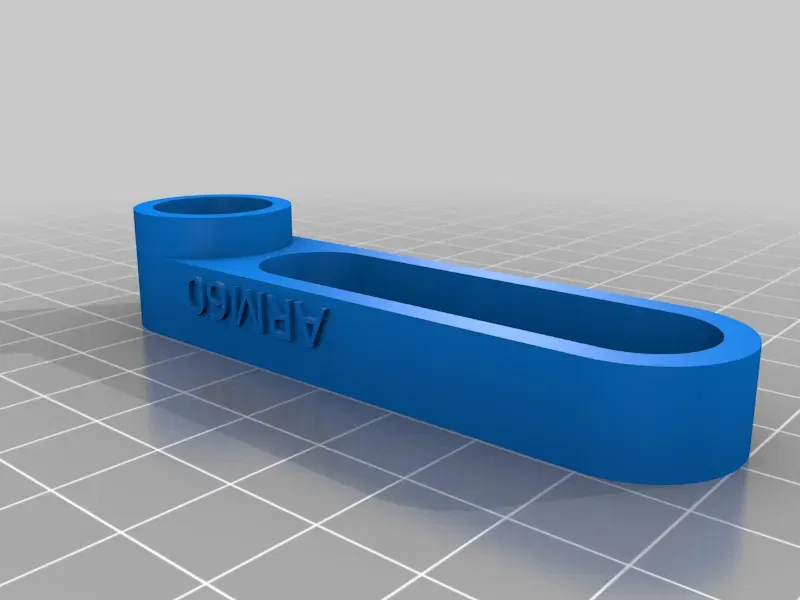

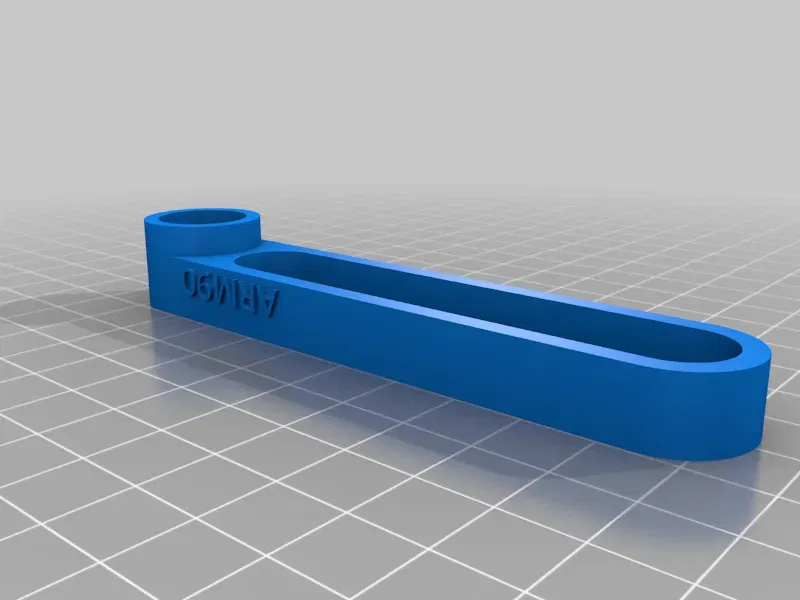

Arm 60 có thể xử lý hầu hết các máy ảnh nhỏ gọn 1” tốt, Arm90 được đặt cho các combo dài hơn hoặc khi giữ điện thoại lộn ngược (cần giá đỡ điện thoại nhẹ).

Các vít tôi đã sử dụng làm mẫu là https://www.amazon.it/dp/B07V6K4DQS và chúng sẽ giữ camera ở vị trí.

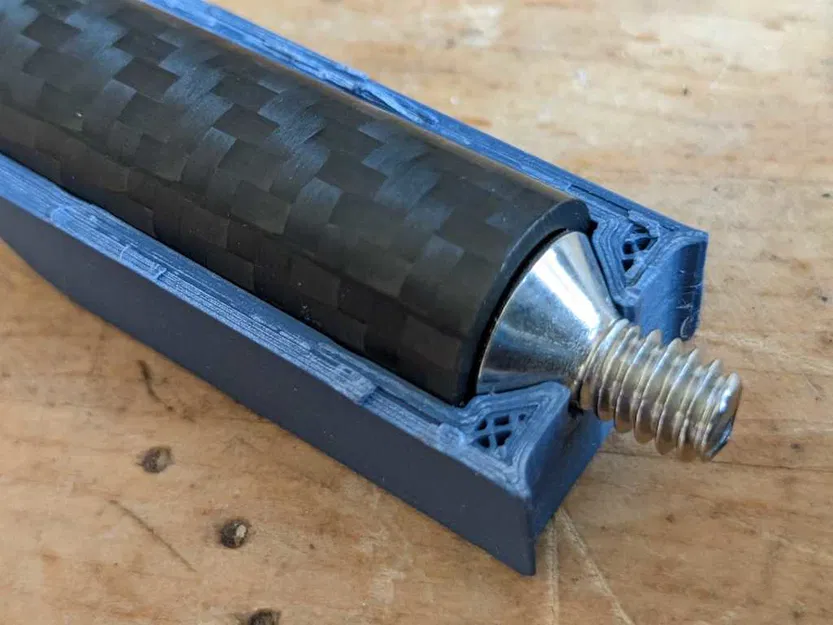

Đế chân máy

MCP-03_tripod_base.stl là phần quan trọng khác. Bạn PHẢI có một 1/4” đầu vít cái lắp nhiệt. https://www.amazon.it/dp/B0BDDHQPKC

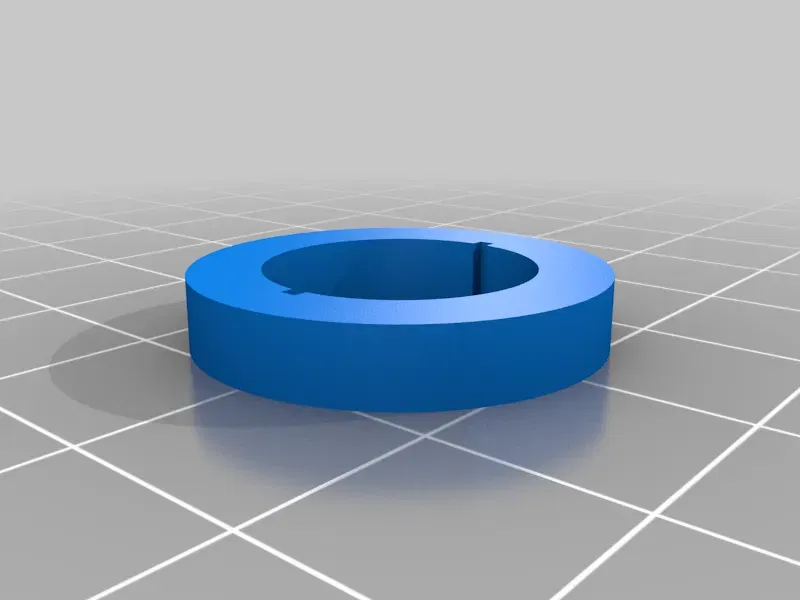

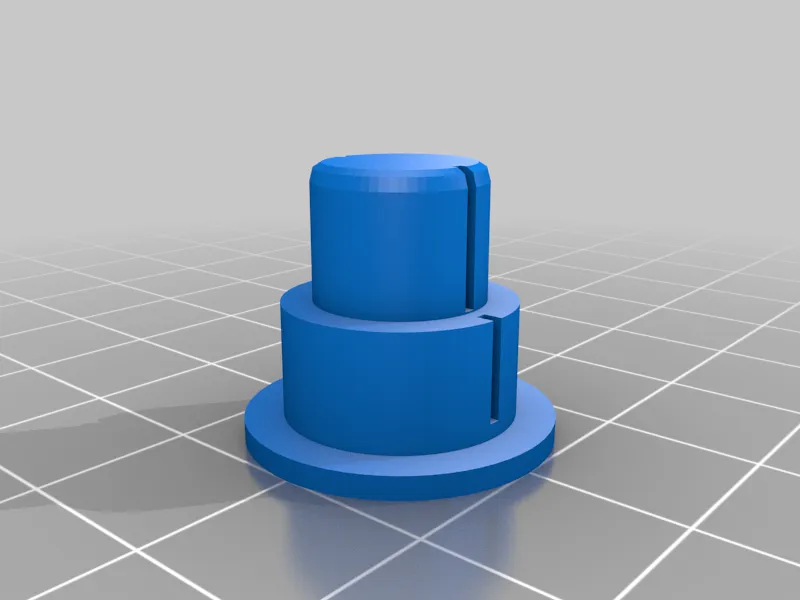

In một cặp vòng đệm MCP-03_spacer-ring, chúng sẽ trở nên hữu ích.

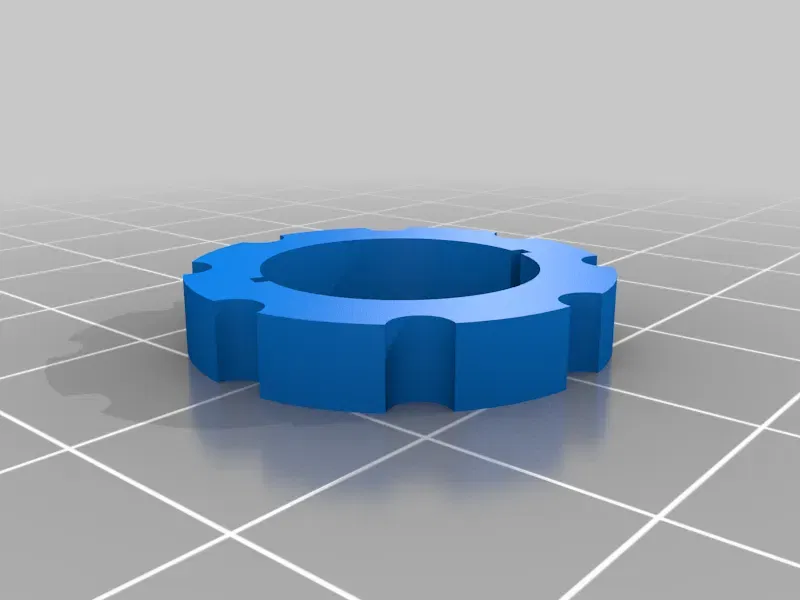

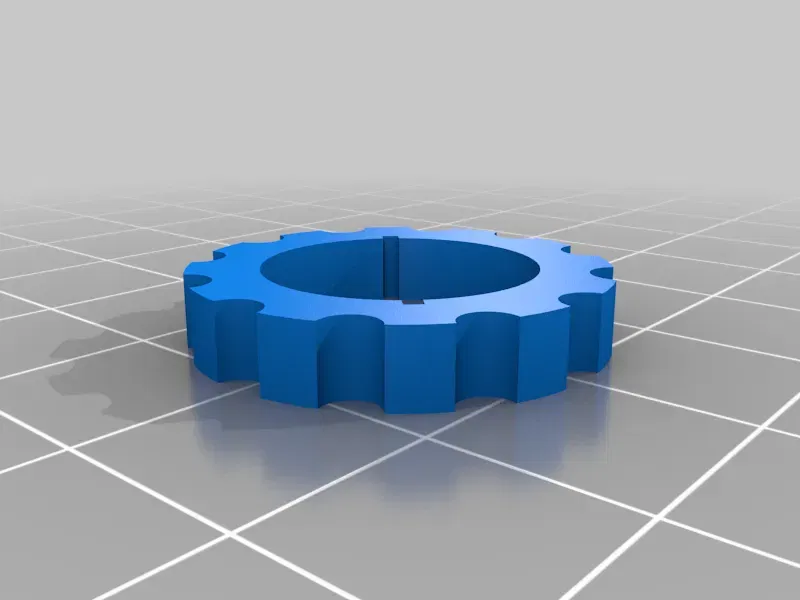

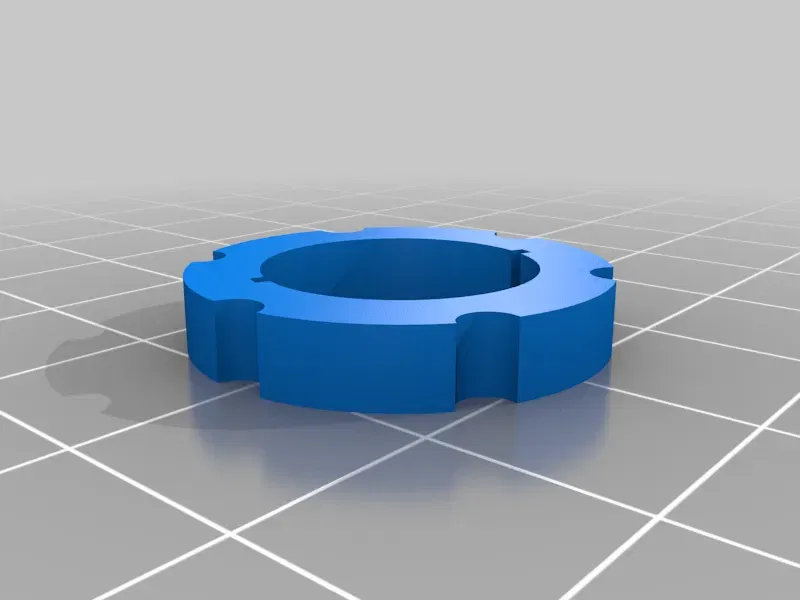

Sau đó, bạn sẽ phải in hai vòng clackstop-rotator, tùy thuộc vào khoảng không gian góc mà bạn muốn chụp ảnh. Ví dụ, một MCP-03_12ring.stl là vòng 12-clackstop, vì vậy bạn sẽ chụp một bức ảnh mỗi 30 độ. MCP-03_8ring.stl sẽ cho bạn sự phân tách 45 độ. Chọn một cái cho xoay ngang (panning) và một cái cho xoay dọc (tilt).

Để in bằng PET hoặc PETG để có độ đàn hồi và hiệu ứng co giãn hơn:

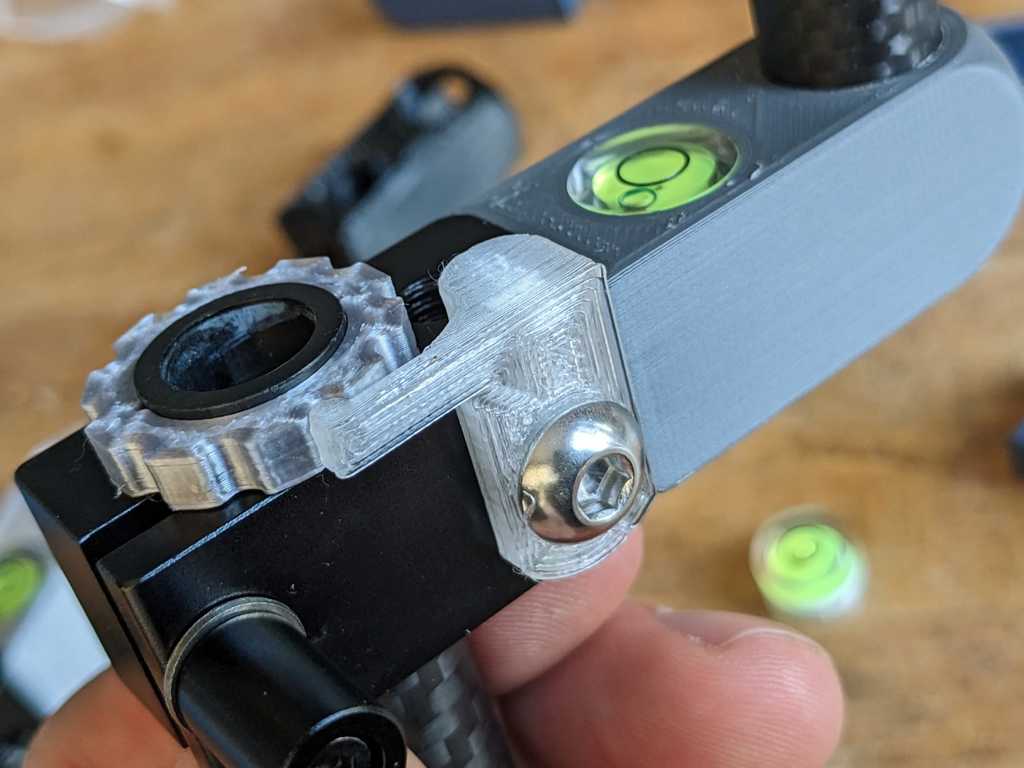

Các clackstop

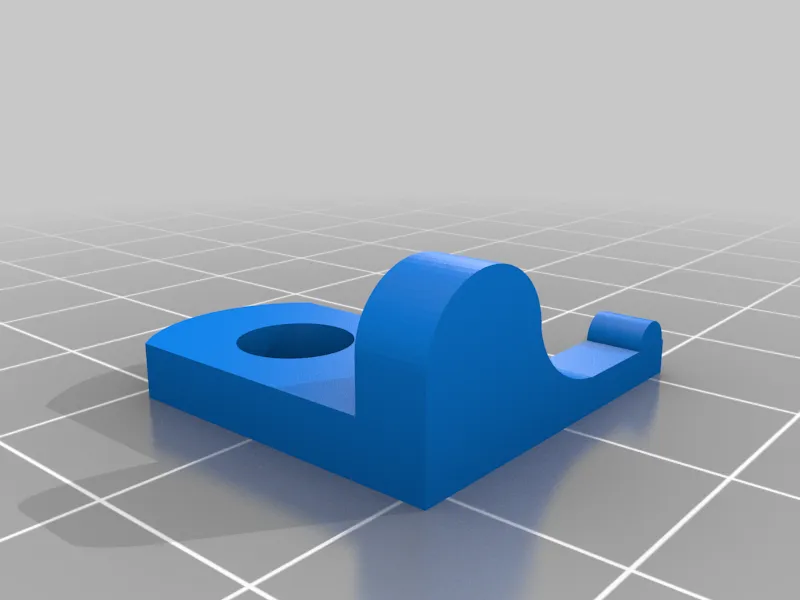

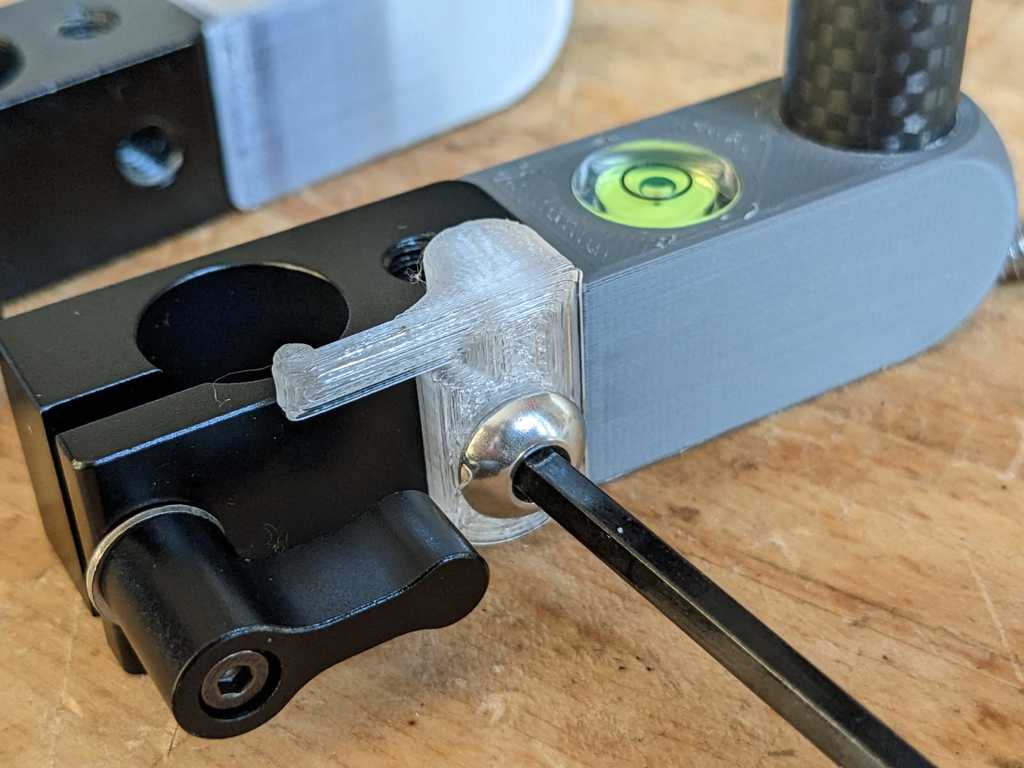

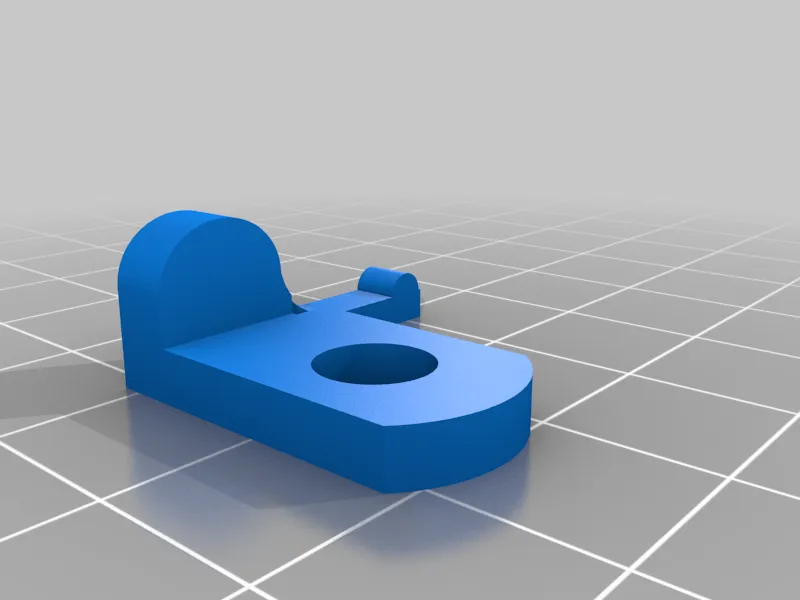

Cảm giác và âm thanh CL:ACK thỏa mãn được tạo ra bởi MCP-03_clackstop-a.stl hoặc phiên bản B. Chúng là đối xứng, bạn phải chọn tùy thuộc vào hướng bạn muốn xoay đầu và cách bạn xây dựng nó. Sử dụng các vít nhỏ nhất mà bạn có thể tìm thấy ở đây https://www.amazon.it/dp/B07B8HN45Z/ hoặc trong bộ lớn hơn.

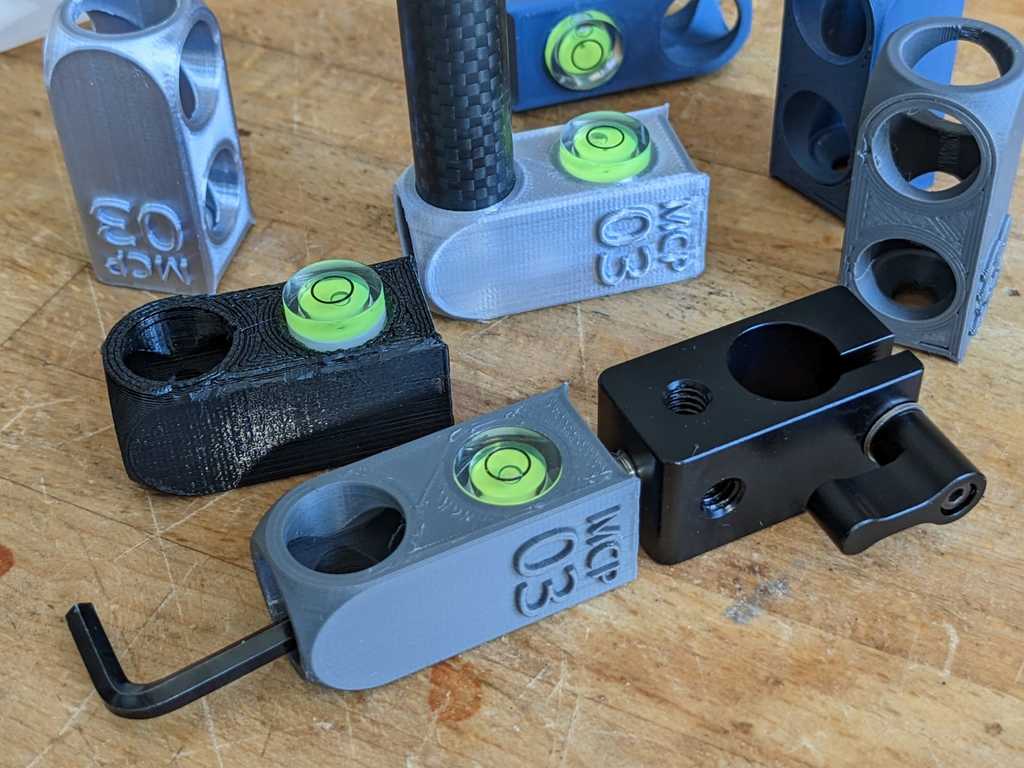

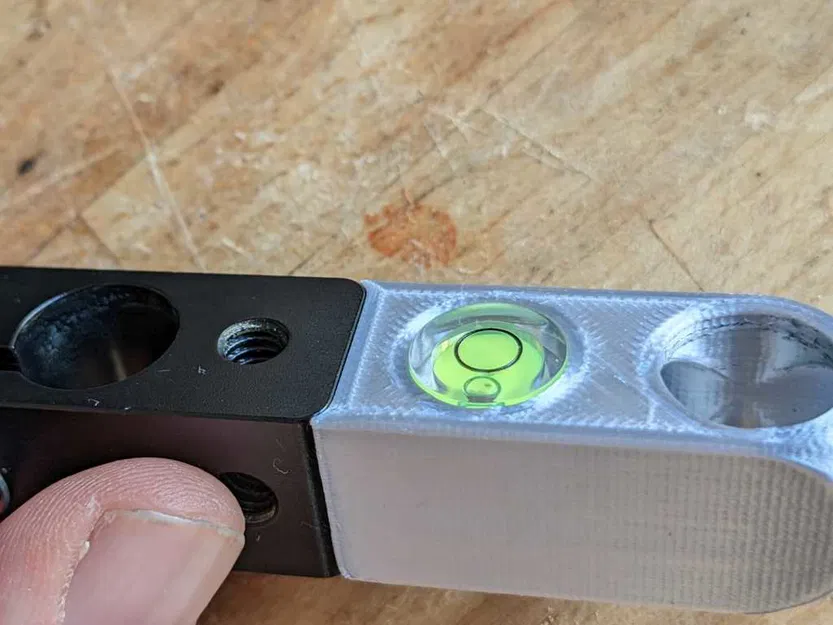

Mức nước Đây là loại 14mm. Tôi có một đống chúng. https://it.aliexpress.com/item/32671481154.html
