Cần số tay H 6 cấp độ cho mô phỏng đua xe thực tế

Đã thêm tệp bước cho tùy chỉnh

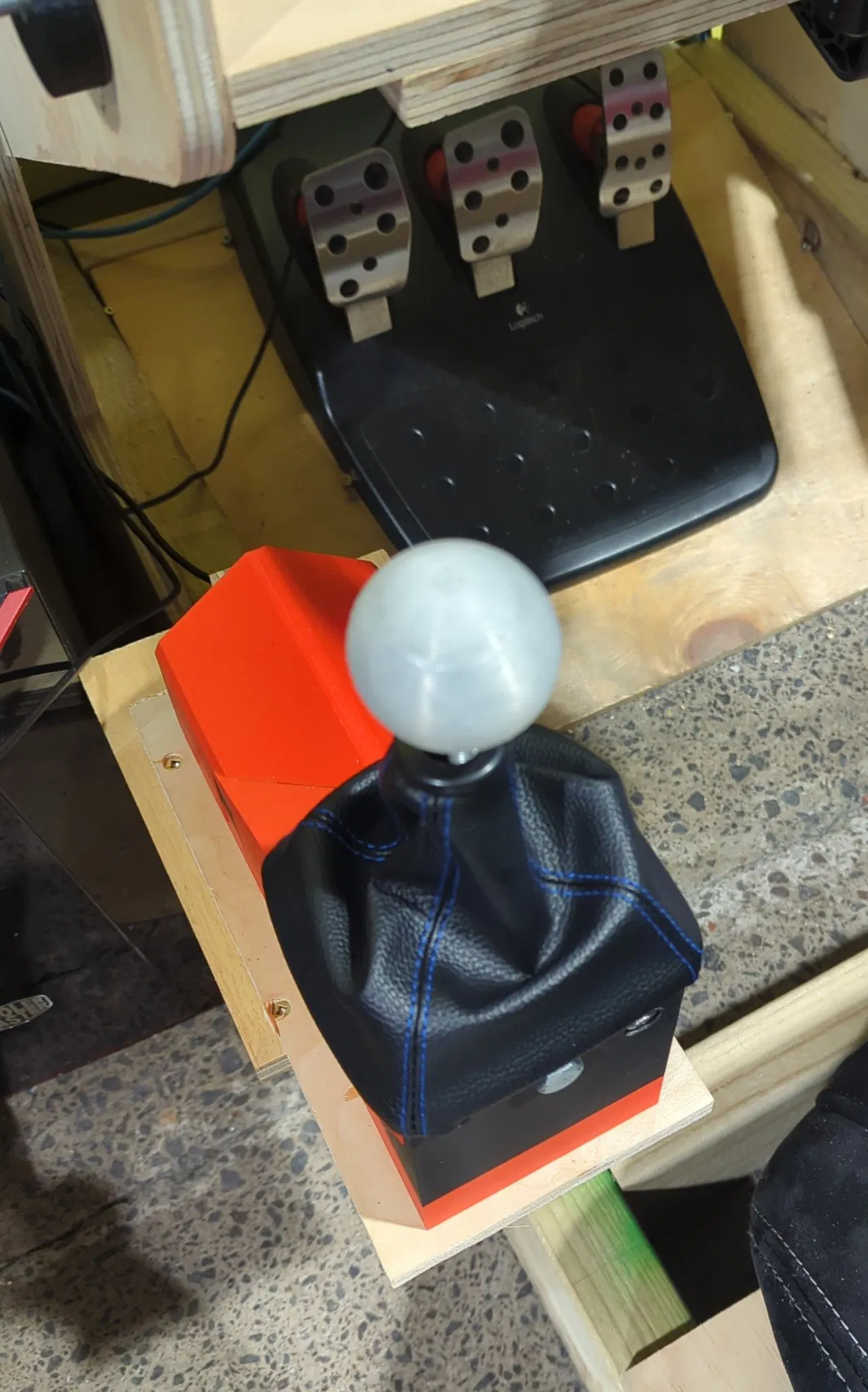

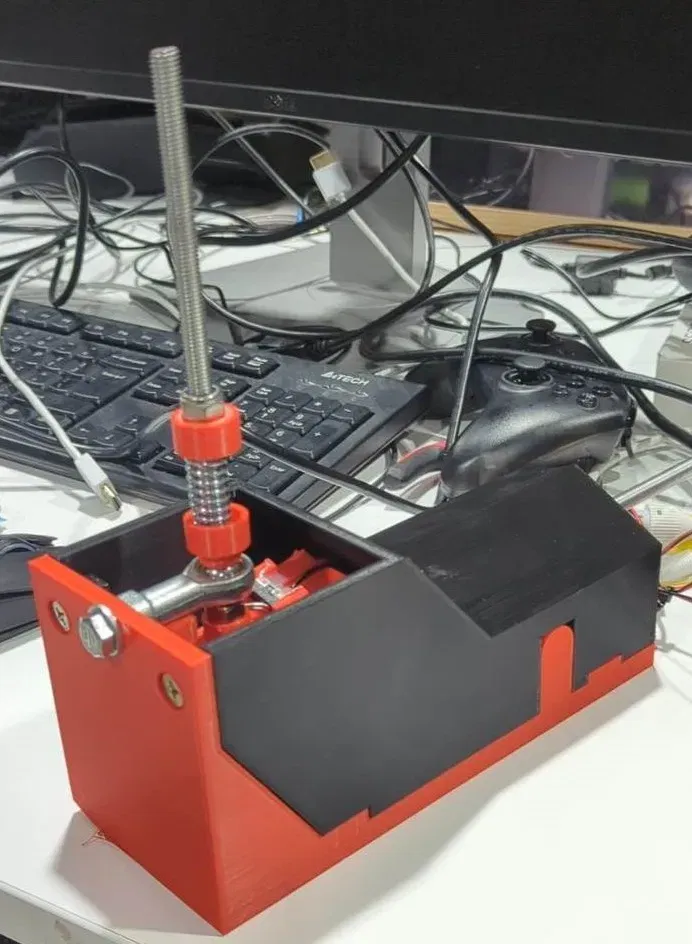

Đây là một dự án lớn và đã trải qua nhiều lần sửa đổi. Nếu bạn không thể nhận ra bằng cách nhìn, nó được thiết kế cho chức năng và cảm giác, không phải ngoại hình ^\_(ツ)_/^ Video nhanh: https://youtu.be/7aGJgEGTohQ Dài 220mm, nó có thể in trên nhiều máy in 3D giá rẻ. Theo tôi, đây là cần số mô phỏng đua xe thực tế nhất :P

Tính năng:

• 6 tốc độ H-pattern
• Nhấn xuống rồi đến vị trí 6 cho lùi

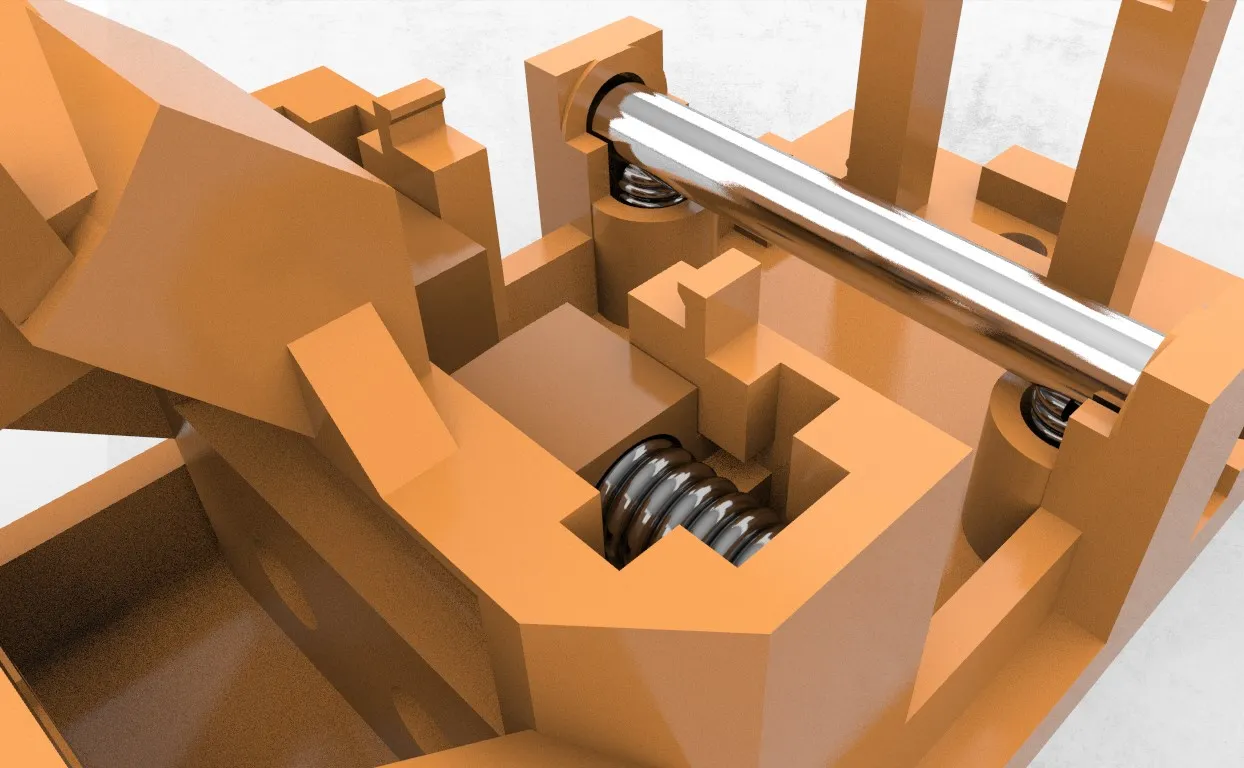

• Lò xo trở về trung tâm thực tế
• Sử dụng PCB arcade Zero Delay giá rẻ (hoặc sửa đổi để sử dụng bất kỳ bảng HID/Arduino nào khác)
• Chi phí hợp lý

Các bộ phận cần thiết:

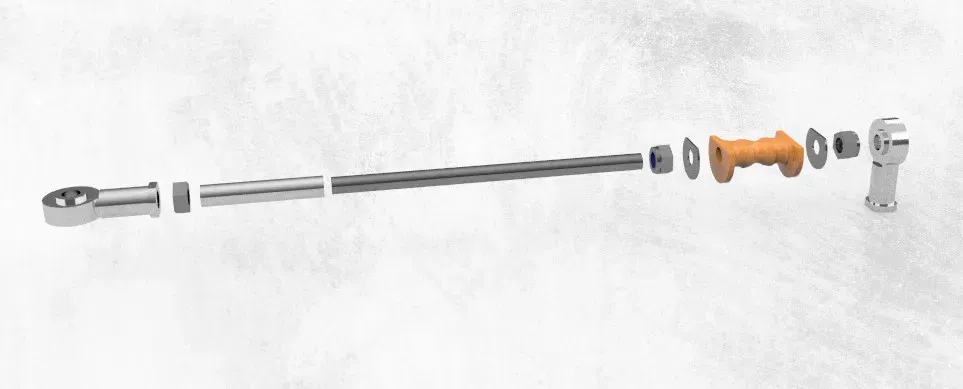

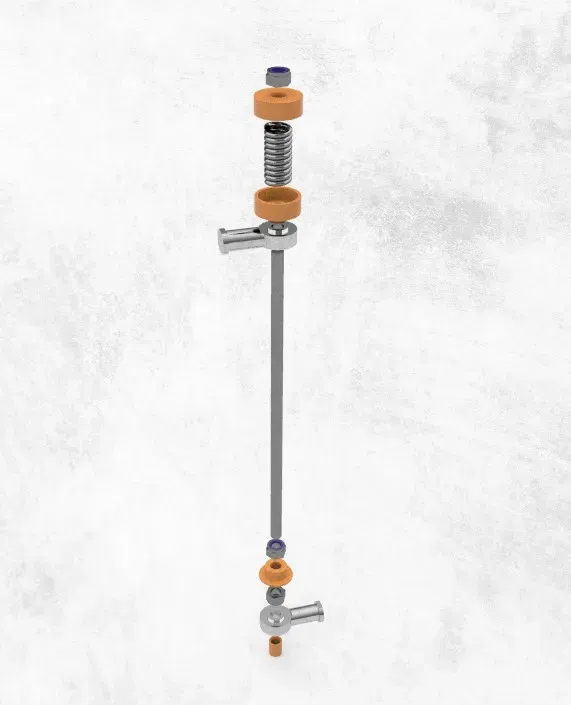

• Thanh ren M8 - Chiều dài: 148mm, 220mm (220 có thể điều chỉnh cho chiều cao cần số)
• 5x đai ốc Nyloc M8
• 1x đai ốc M8 <6mm chiều cao để khóa đầu thanh
• 4x đai ốc M8 để gắn chân đế
• 2x vòng đệm M8
• 6x đai ốc M6 để gắn nắp trên
• 6x vít M6 (Chiều dài: 15-20mm)
• 2x vít M3 (Chiều dài: 5-8mm)
• 3x đầu ren nữ thanh M8 bên phải
• Ống nhôm 8mm ID, 10mm OD - Chiều dài: 42mm, 78mm
• Loctite 290 hoặc 262
• 2x lò xo <12mm OD, Chiều dài >25mm, Độ mạnh tùy thuộc vào yêu cầu khóa cần
• 1x lò xo <24mm OD, >11mm ID, Chiều dài >30mm, Độ mạnh tùy thuộc vào yêu cầu nhấn xuống để lùi

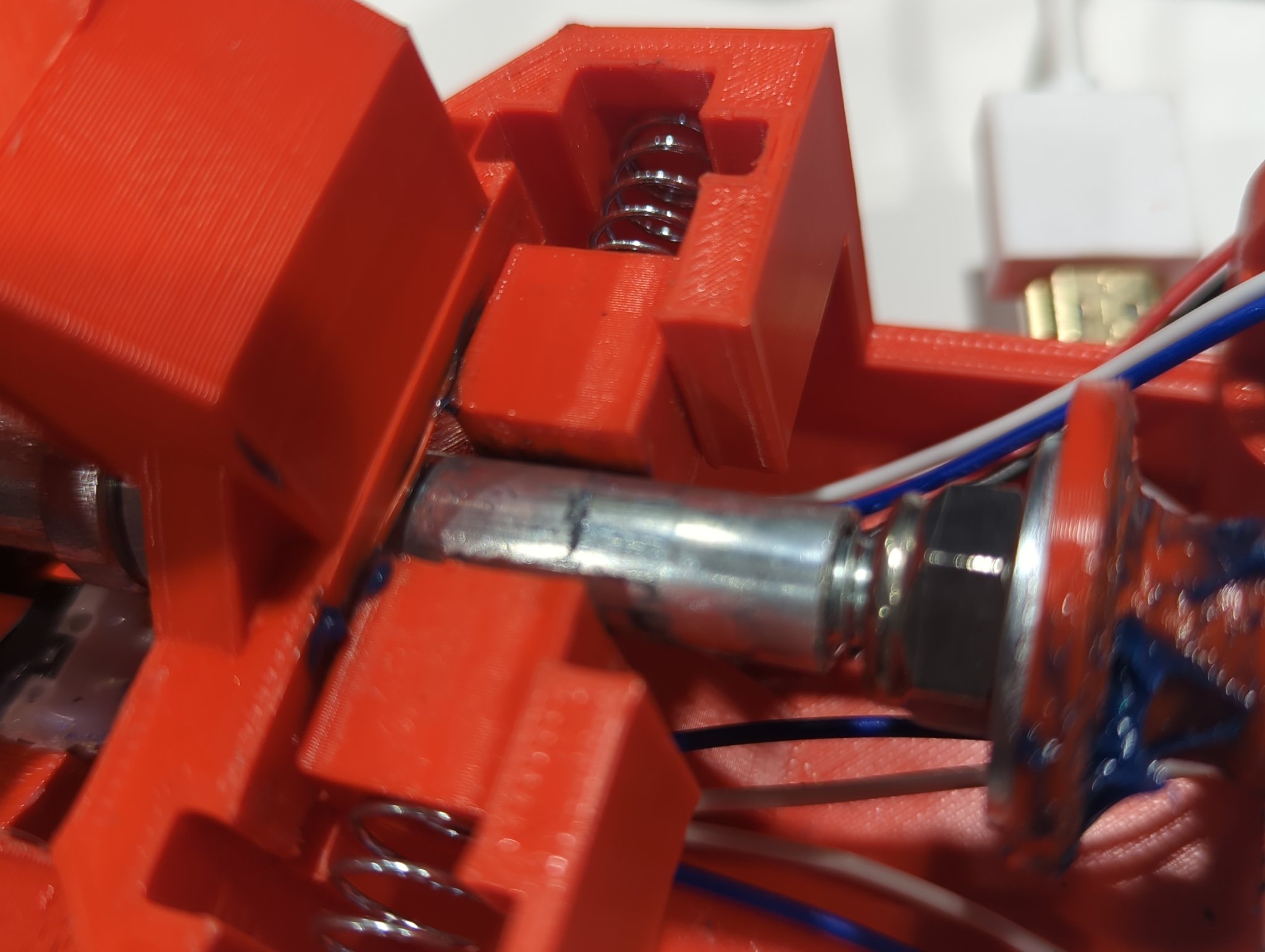

• 2x lò xo <10.4mm OD, >6mm ID, Chiều dài >29mm, Độ mạnh tùy thuộc vào yêu cầu trở về trung tâm
• 7x công tắc vi MSW-22 12.8mm với cần ngắn đơn giản (https://www.tme.eu/en/details/msm-22/microswitches-snap-action/ninigi/msw-22/)
• 1x PCB USB Arcade Zero Delay với cáp (https://www.aliexpress.com/item/1005002662416786.html)
• 1x núm cần số hỗ trợ ren M8 (Lưu ý: cần có thể xoay tự do trong phiên bản hiện tại nên tốt nhất là tránh các núm có nhãn)

Công cụ/các vật dụng bổ sung cần thiết:

• Cờ lê 13mm
• Tuốc nơ vít
• Keo siêu dính cho đầu nub >30s thời gian khô
• Súng hàn & Hàn (Nếu công tắc/dây không thể cắm được)
• Dũa hoặc tương tự để làm sạch đầu của ống M8/ống nhôm
• Máy mài góc hoặc cưa cắt để cắt ống M8 và ống nhôm
• Khoan điện (Tùy chọn nhưng sẽ làm mọi thứ nhanh hơn nhiều)
• Súng bắn keo nóng
• 4x Dây buộc cáp nhỏ (Có thể sử dụng keo nóng)
• Mỡ cơ khí cho bộ chọn số và trục trả về trung tâm (Mỡ lithium đã hoạt động tốt cho tôi cho đến nay)

Ghi chú:

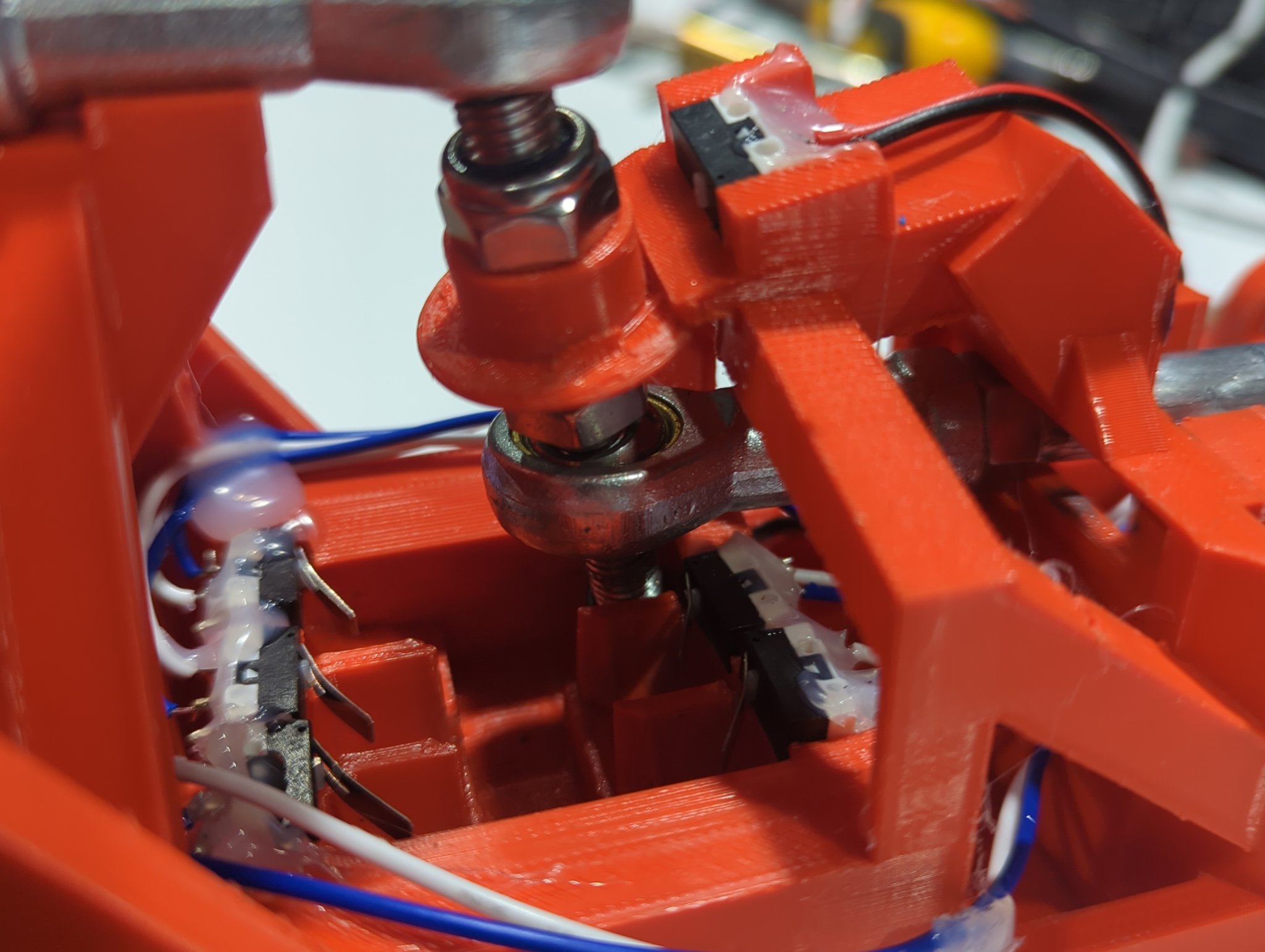

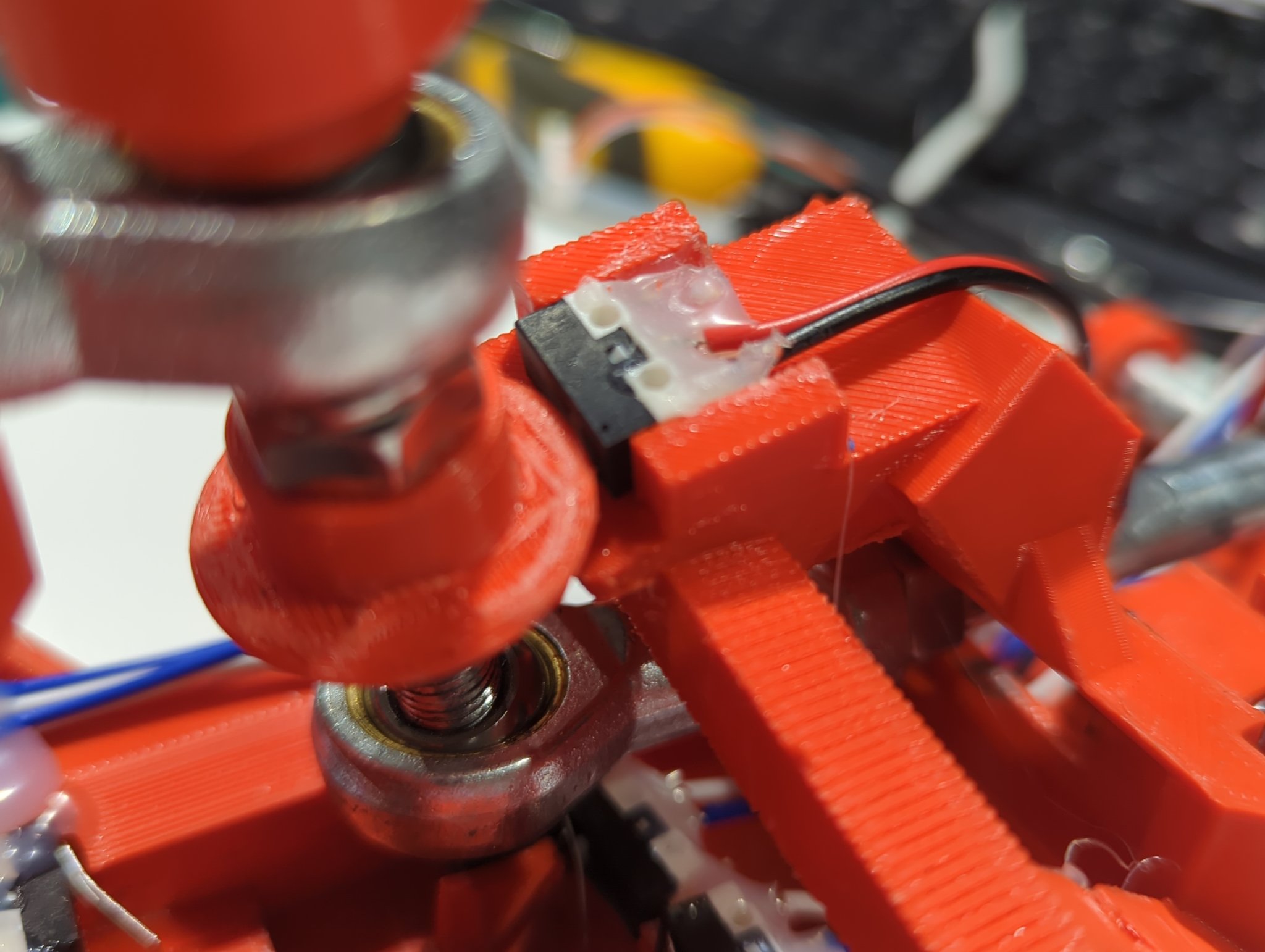

Tôi thấy việc tháo bộ chọn số và gỡ bỏ cần kim loại từ công tắc số 6 là đáng tin cậy hơn, và di chuyển nó về phía trước để bộ chọn lùi nhấn trực tiếp vào công tắc nhựa. Xem ảnh đính kèm

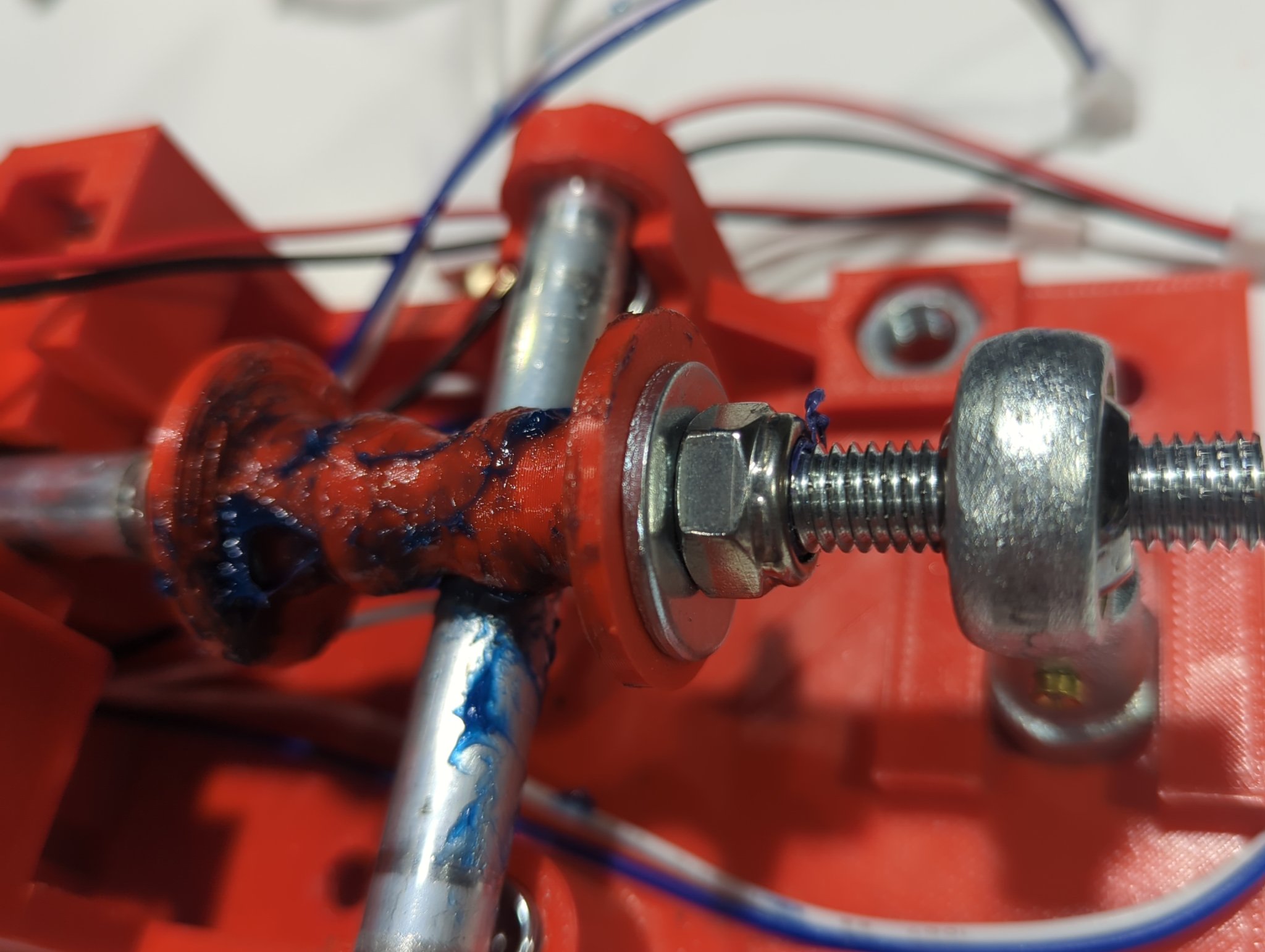

Hóa ra Loctite 290 và 262 có thể là quá mức, Blue 243 có vẻ hoàn hảo cho phép tháo lắp hoặc điều chỉnh.

Để làm cho các giá đỡ dễ tháo hơn, hãy đặt khoảng cách hỗ trợ z thành hai lớp thay vì một, khoảng cách x/y tôi sử dụng là 1.2mm

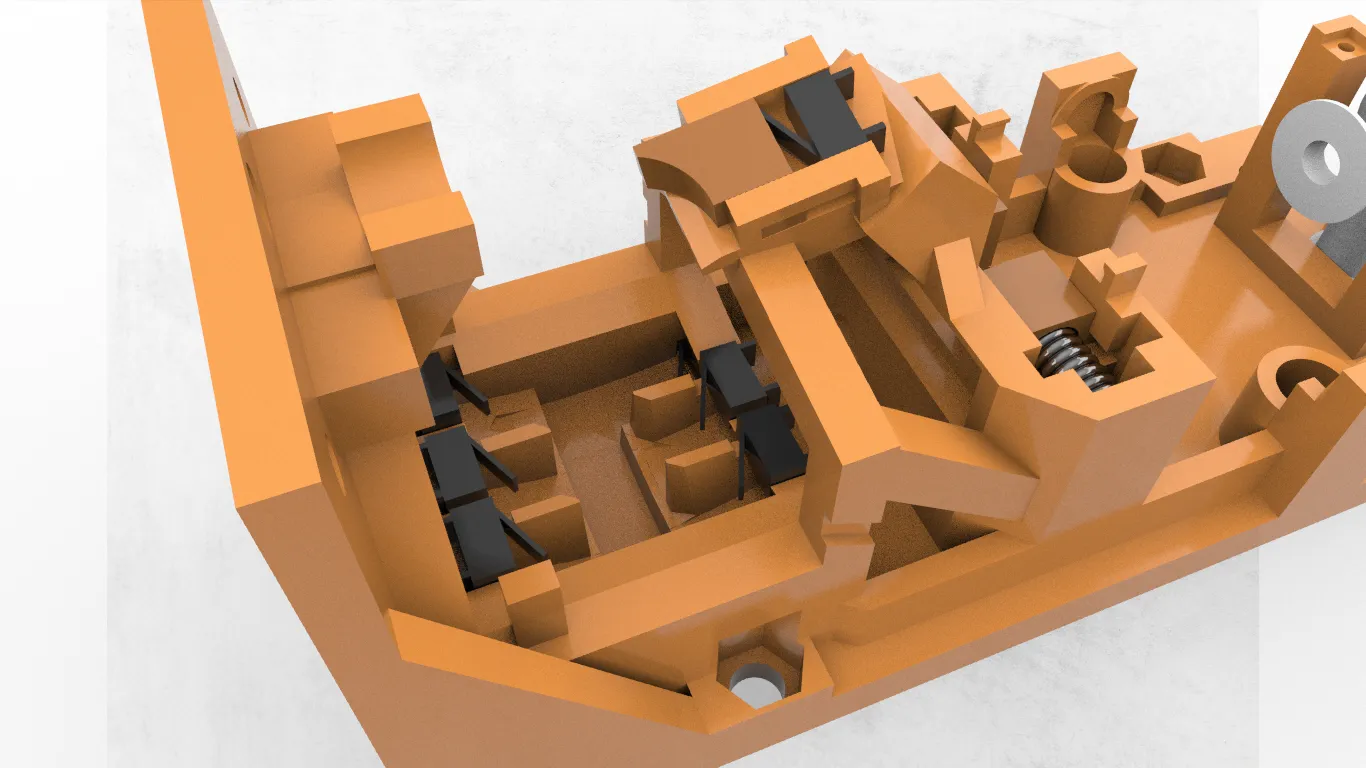

Đã có một sai sót với tệp stl cơ sở trước đó, các giá đỡ pcb phía sau đã cản trở bộ chọn số, tôi đã phải bẻ chúng ra và sử dụng keo nóng ở phía trên đầu thanh nối phía sau để gắn pcb. Tệp đã được cập nhật và sửa chữa.
