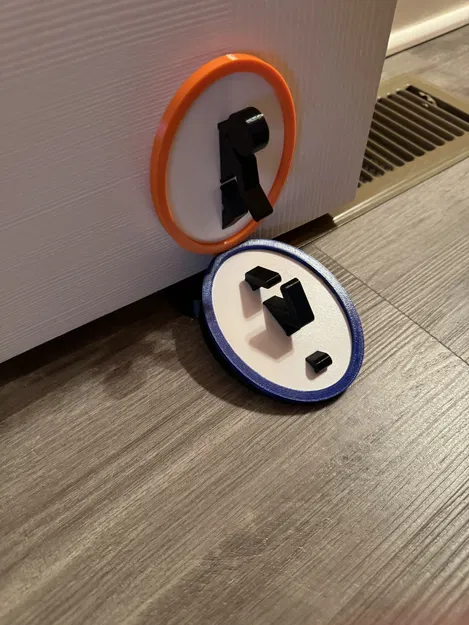

Chặn cửa Portal 2 - Bản cập nhật (Không cần hỗ trợ)

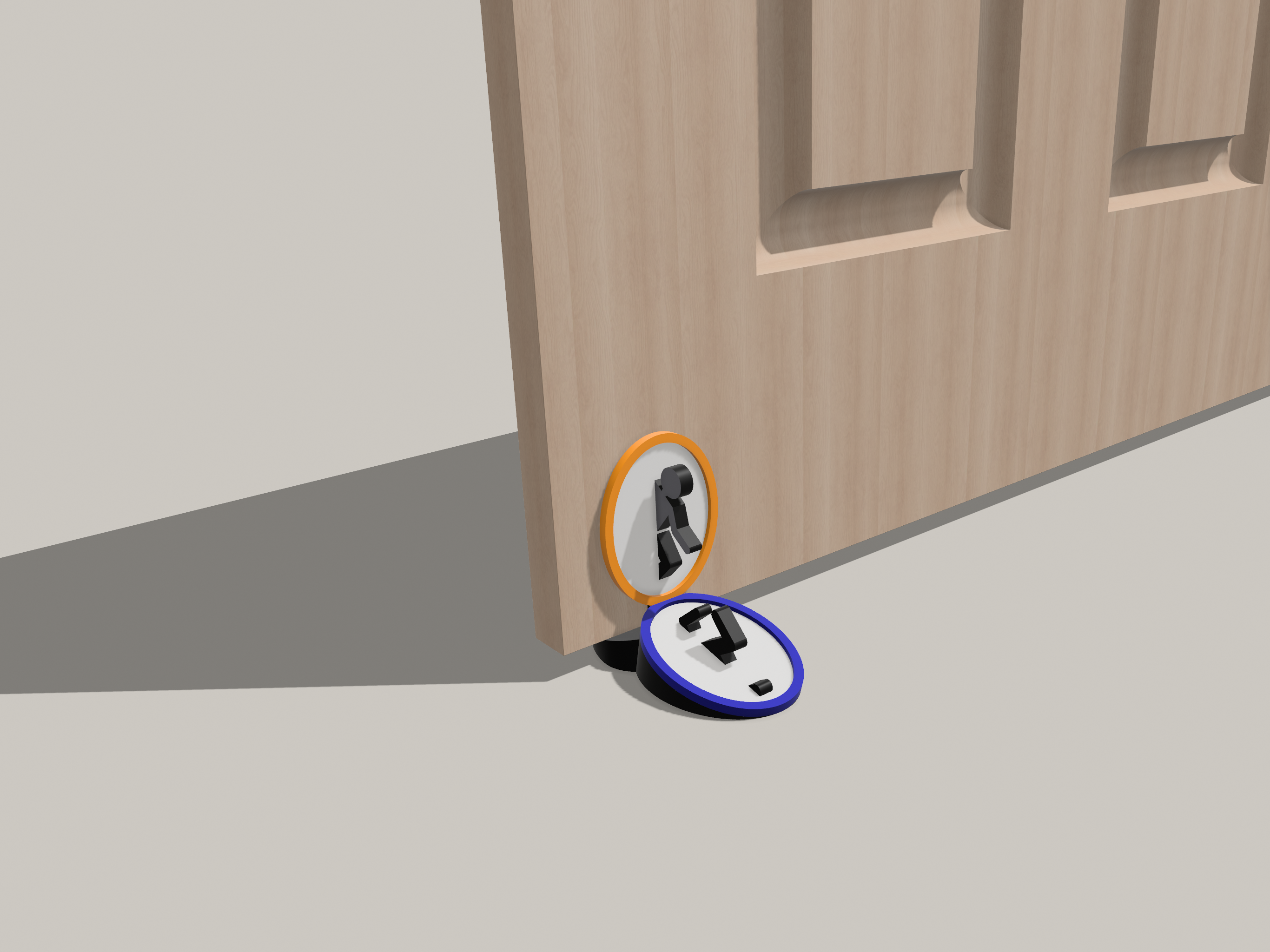

Tui làm cái này cho vui thôi, mấy cái mẫu này nó khớp với nhau ngon lành cành đào luôn, có thể dùng làm chặn cửa trên thảm.

Mấy bồ nhớ thả tim, đánh giá với làm thử nha :D

Cập nhật ngày 06-11-2023

Nhờ phản hồi của mấy bồ với về tới nhà tự in thử, tui quyết định làm một cái mẫu riêng không cần dùng MMU. Mẫu mới nó khớp với nhau khít rịt luôn. Vừa tiết kiệm chỗ in dư thừa, mà lắp ráp cũng dễ, khỏi cần keo luôn (nhưng mà có keo thì cũng không sao).

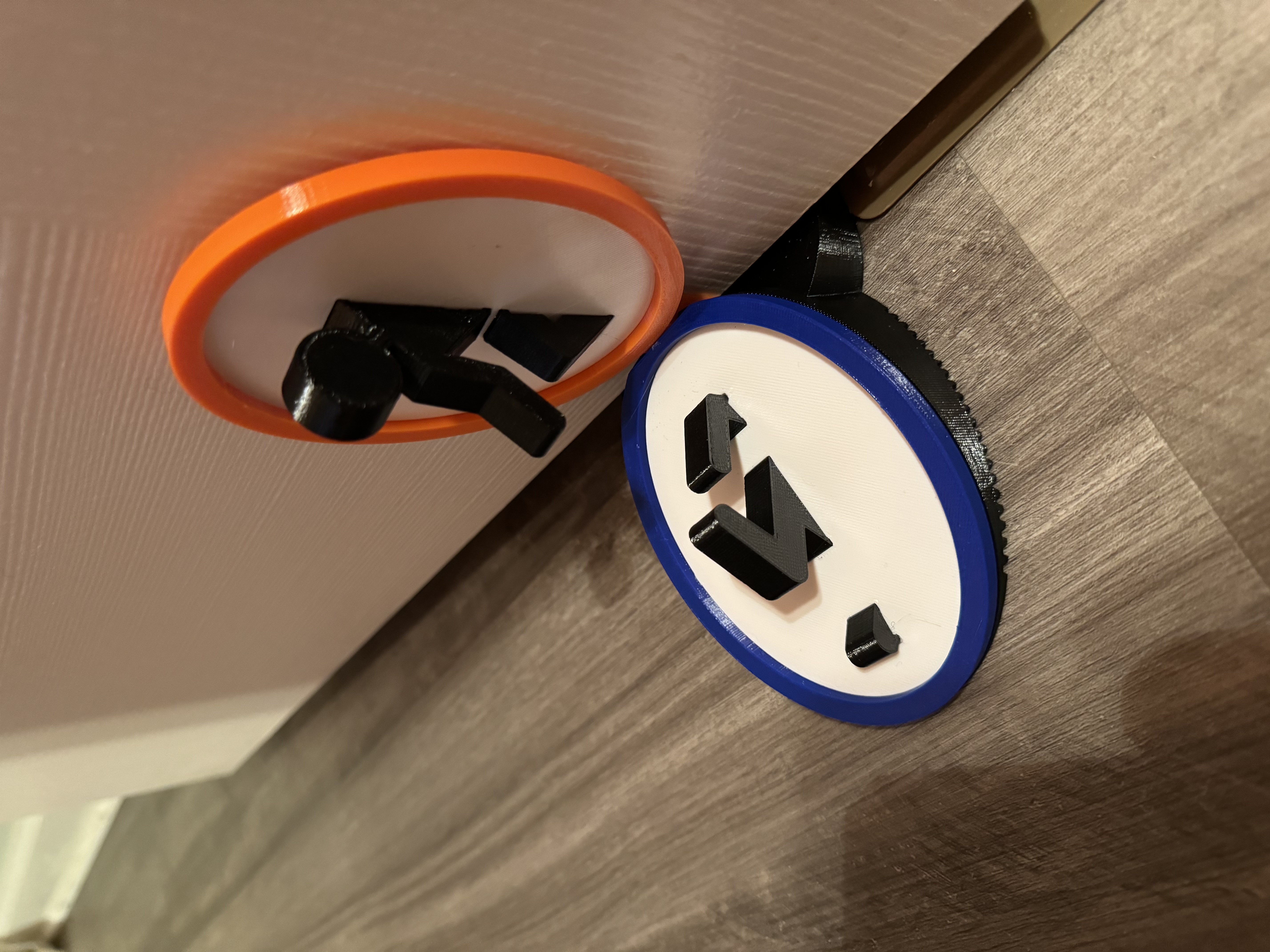

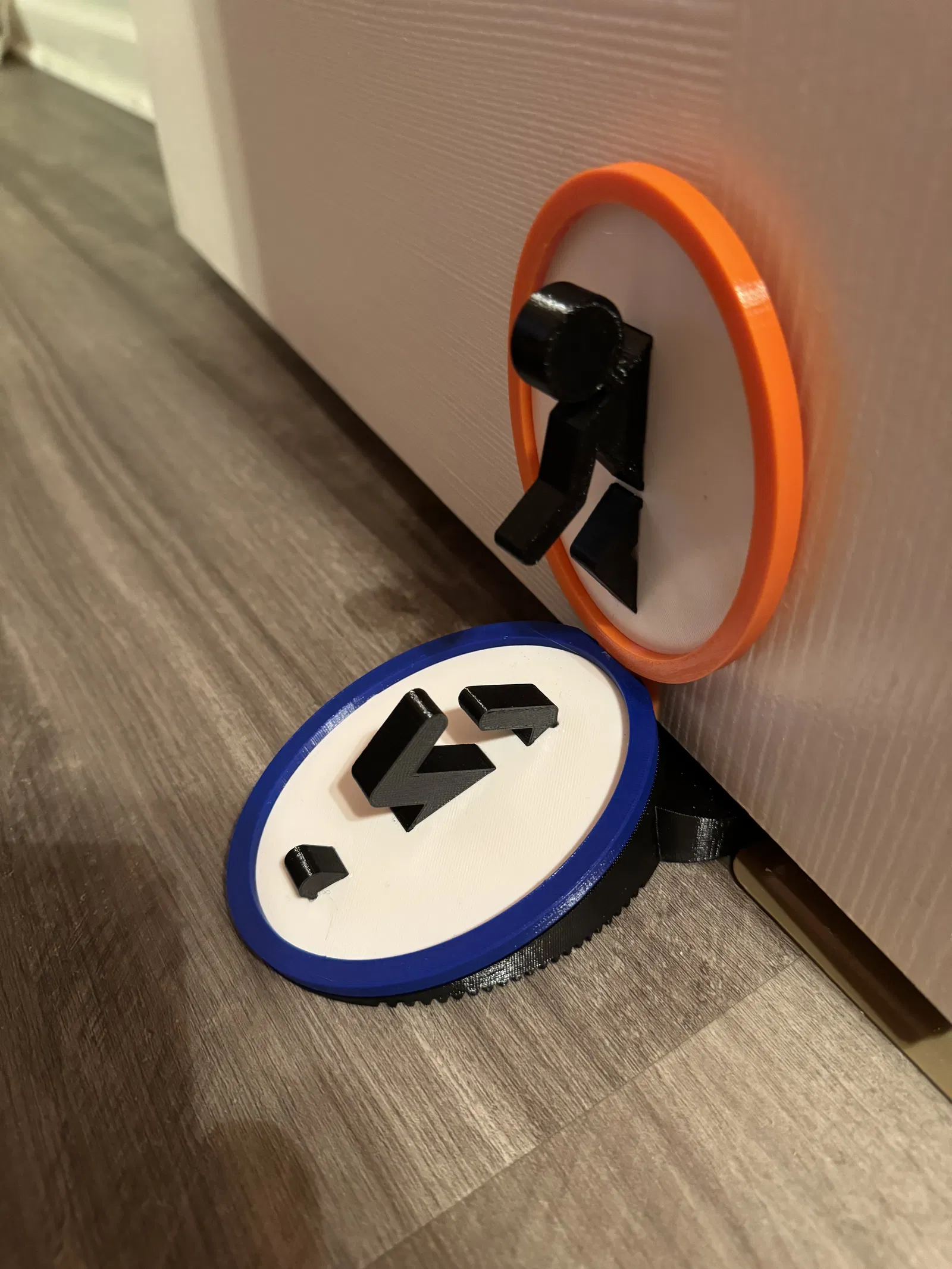

Bản in thử của tui là dùng PETG màu trắng, xanh dương, cam với đen.

Thay đổi tổng thể

• Chỉnh sửa tất cả các bộ phận để chúng có thể khớp với nhau mà không cần keo.
• Gắn nhãn cho phần nền cổng màu trắng để dễ lắp ráp.

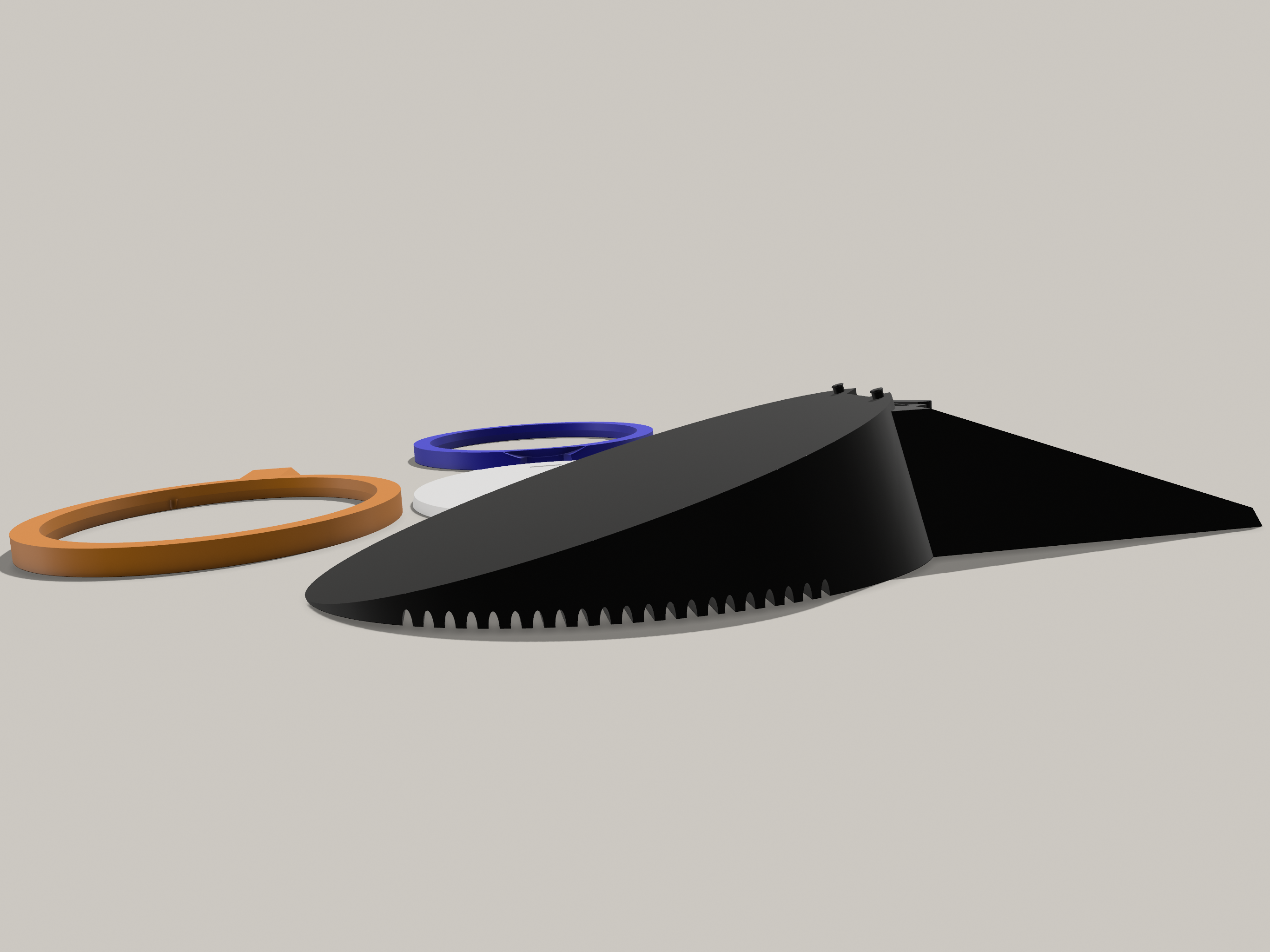

• Thêm vân bám ở mặt đáy.

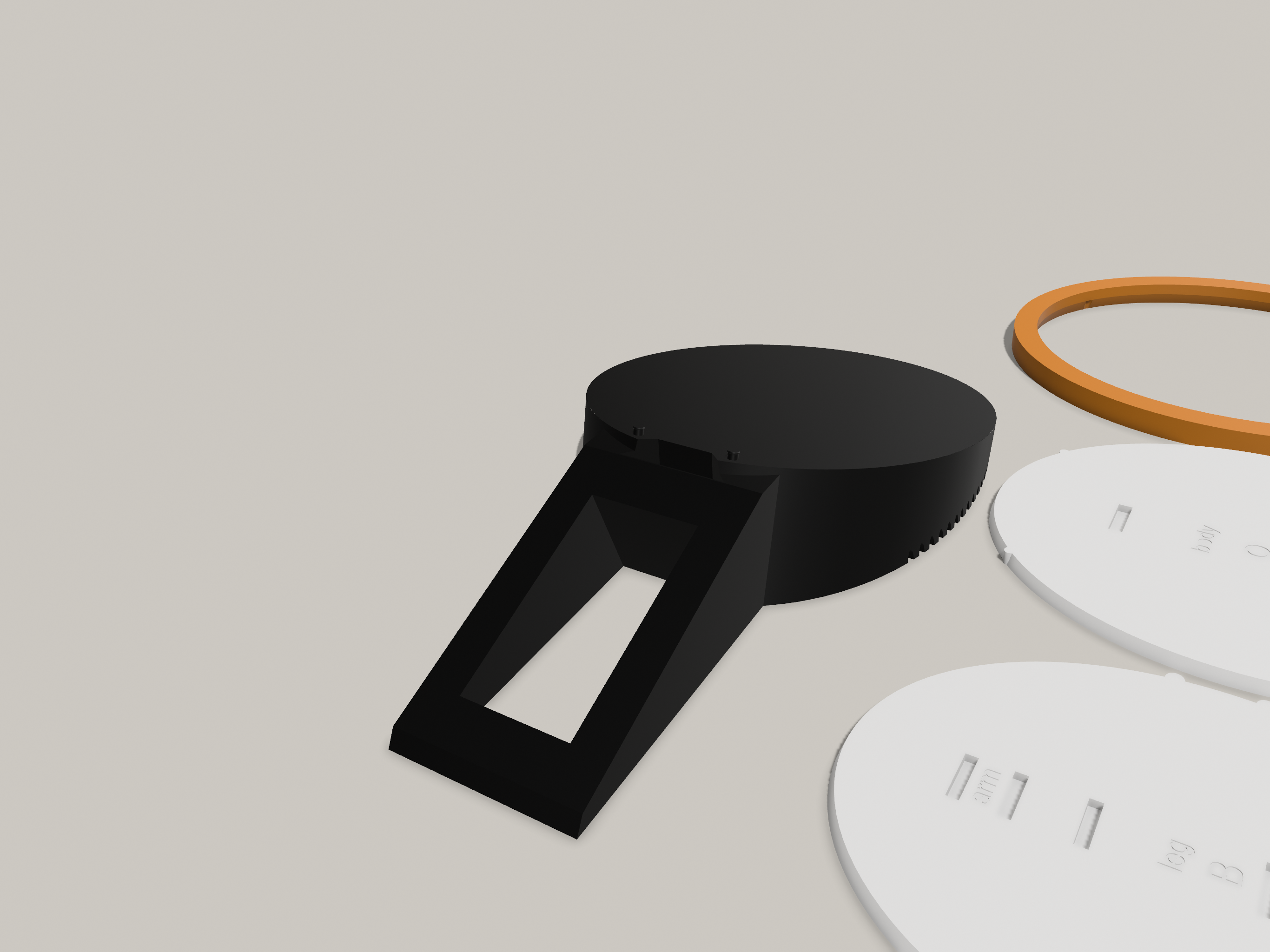

• Thay đổi hình dạng của cái phần chêm cửa, cho nó đẹp hơn và đỡ tốn vật liệu.

Hướng dẫn

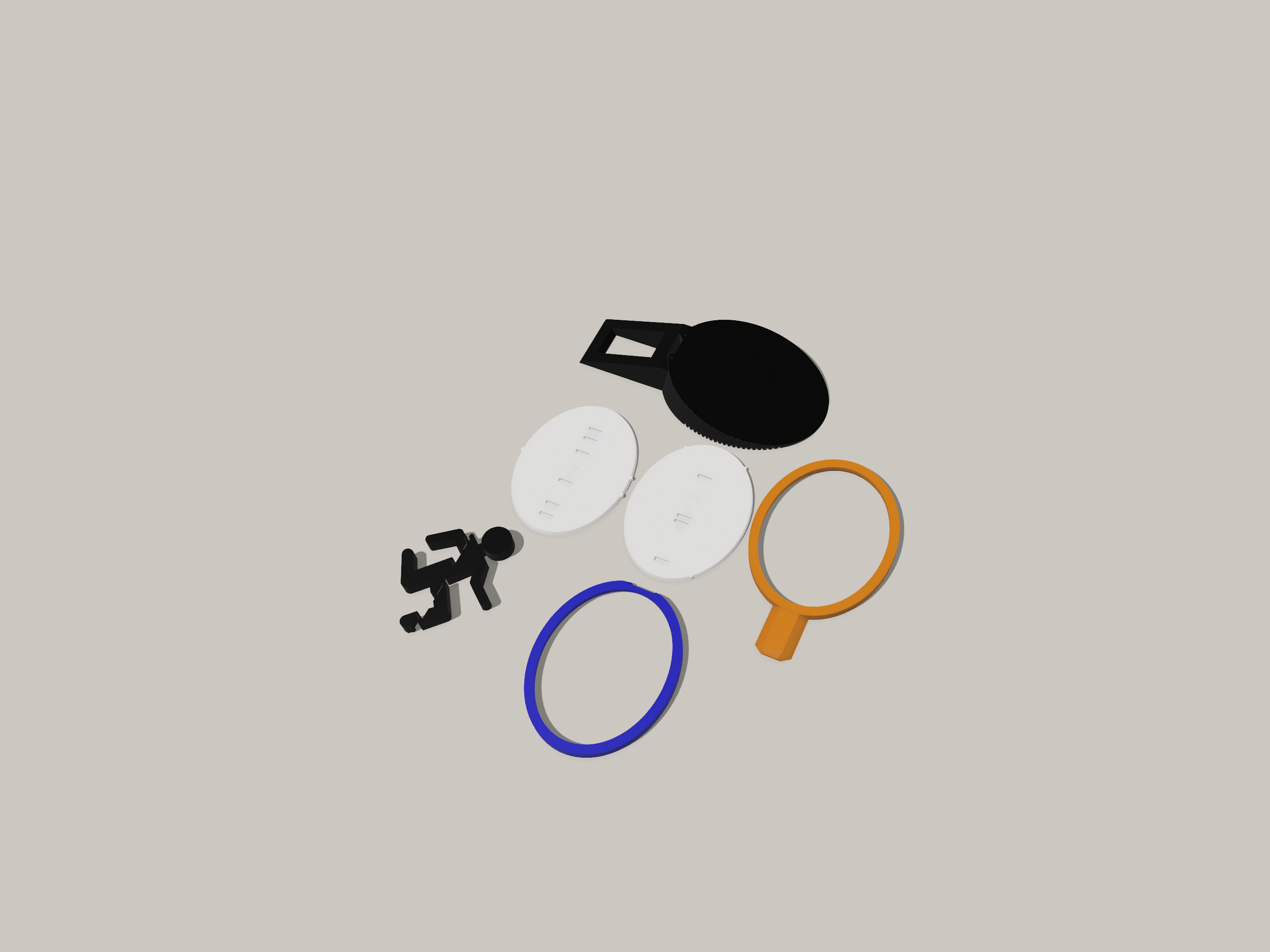

Với các mẫu v2_01, mấy bồ in 4 file riêng biệt nha (tùy chỉnh tỉ lệ cũng được). Tui in ở 20% infill.

• snap together portal 2 black parts v2_01.3mf
• snap together portal 2 blue parts v2_01.3mf
• snap together portal 2 orange parts v2_01.3mf
• snap together portal 2 white parts v2_01.3mf

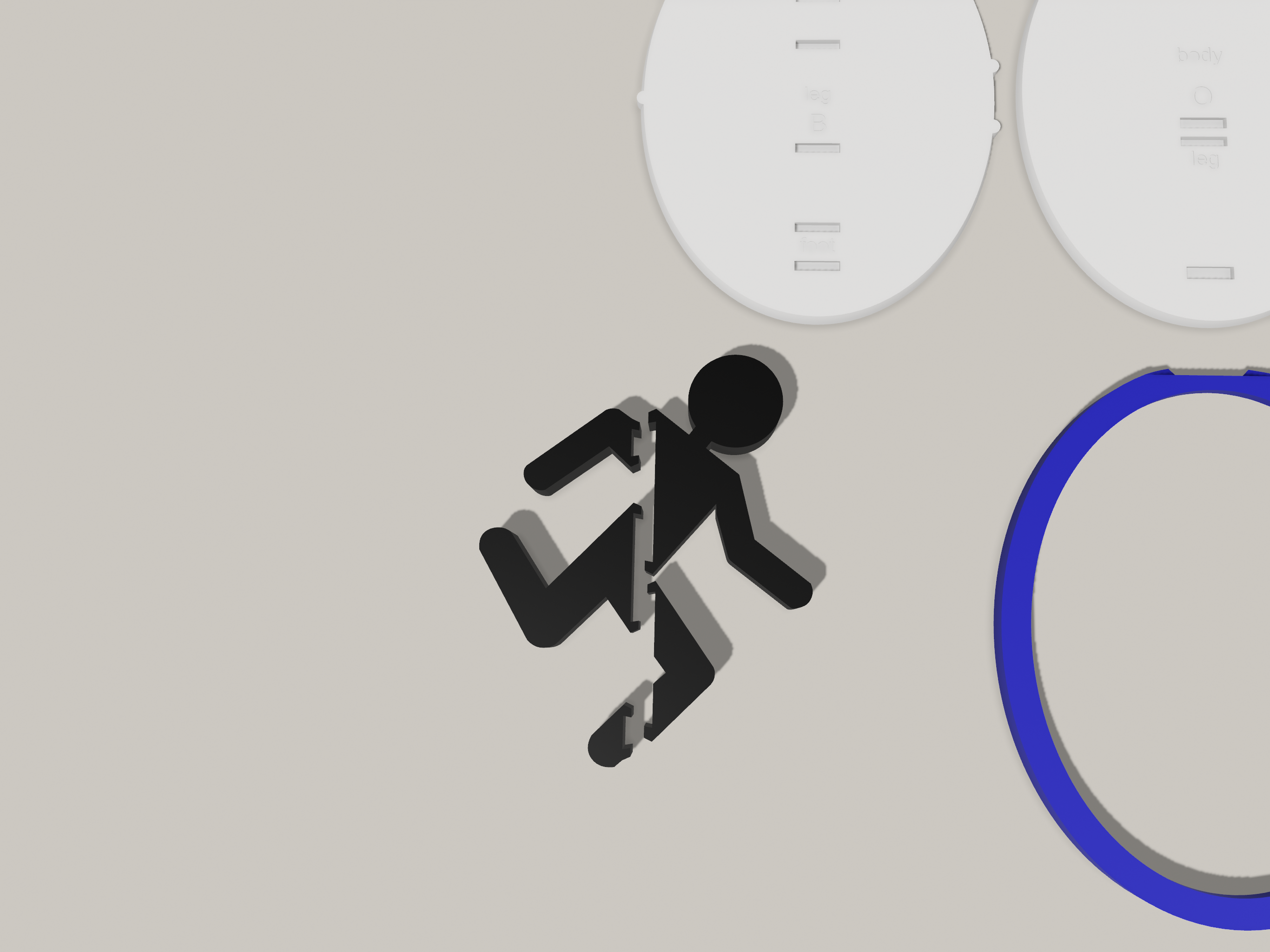

1. Lắp cái hình người que cổng từ mấy bộ phận màu đen vô cái nền màu trắng. Hơi dùng lực chút xíu nha, nhưng nó sẽ khớp siêu ngon. Mỗi bộ phận hình người que có hai cái chốt, cắm một đầu vào theo góc rồi dùng lực ấn cái chốt còn lại vô.
   1. Mấy cái nền cổng màu trắng có dán nhãn chữ, để chỉ cho mấy bồ biết bộ phận nào lắp chỗ nào, nhưng cứ nhìn hình nếu không chắc về hướng nha.
2. Sau khi gắn hình người que vào nền cổng màu trắng, thì lắp mấy cái vòng cam với xanh dương lên trên. Có mấy cái lỗ hình trụ trên bộ phận màu xanh dương và cam nó khớp với mấy cạnh của cái nền, nên nó chỉ lắp được một chiều thôi. Nó sẽ khớp khít mà không bị rớt ra.
3. Lắp cái bộ phận Cổng Xanh dương vô cái đế.
4. Lắp cái bộ phận Cổng Cam vô (chỗ này có thể mấy bồ muốn dùng keo).
