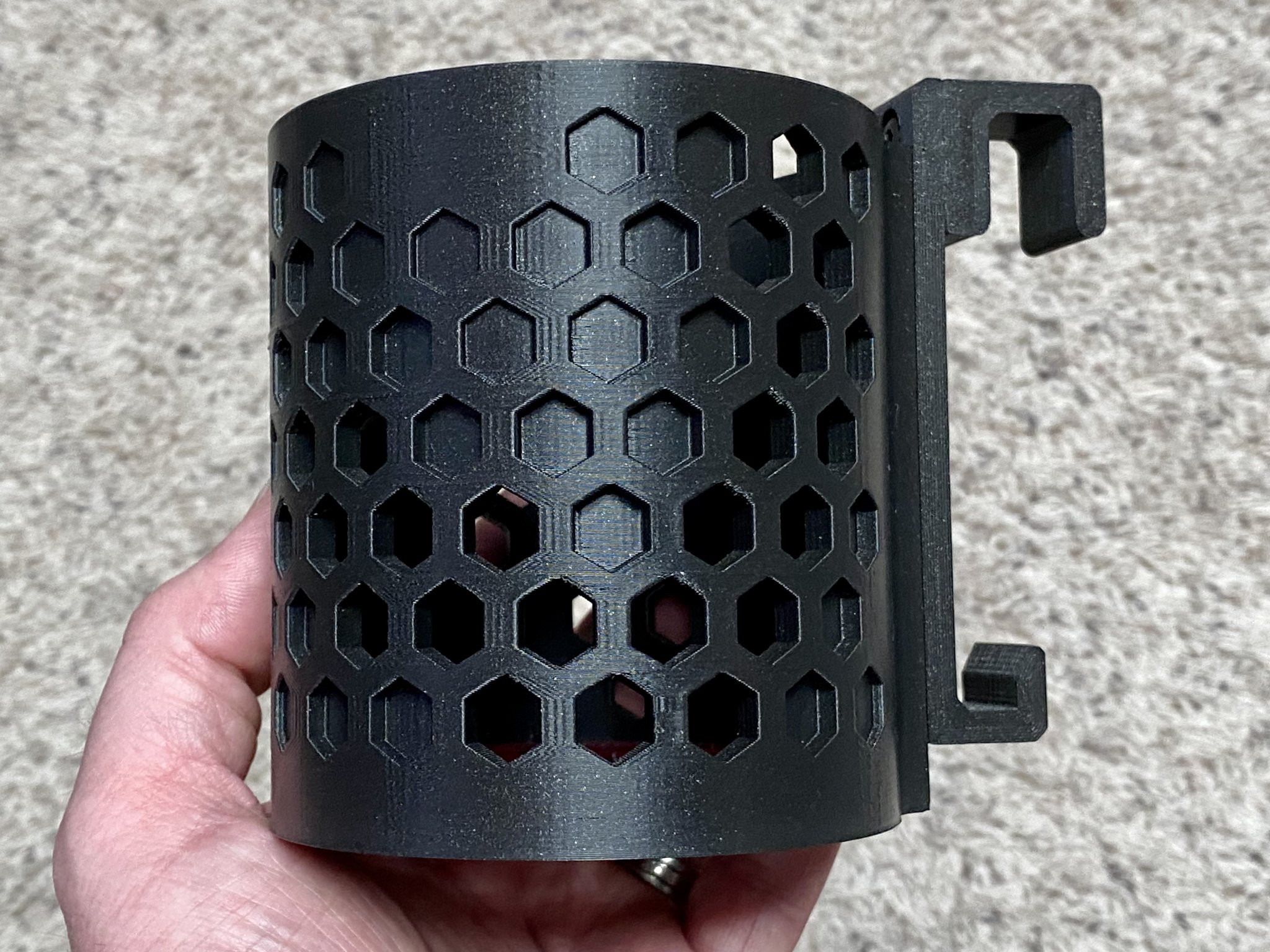

Giá đỡ cốc kẹp cho xe Prius 2014

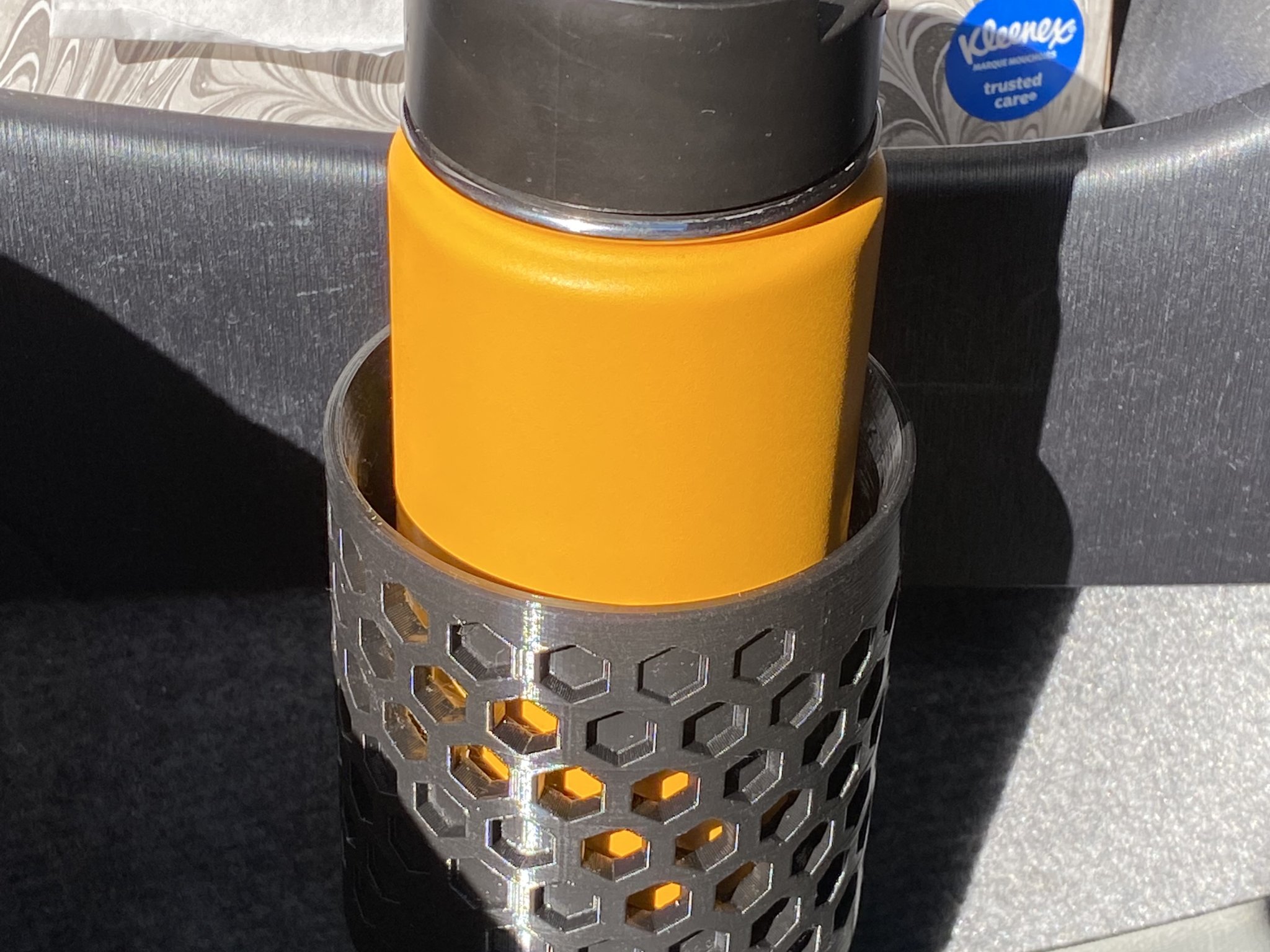

Bạn không bao giờ có thể có quá nhiều giá đỡ cốc! Giá đỡ cốc này có thể chứa cốc, chai, bình hoặc bất cứ thứ gì bạn muốn cất giữ có đường kính lên đến 85mm (khoảng 3-5/16 inch)! Nó được kẹp vào bảng điều khiển dưới của một chiếc Prius Five 2014 (hoặc tương tự) ở khu vực để chân bên hành khách. Điều này sẽ hoạt động cho bất kỳ chiếc Prius nào sử dụng thiết kế bảng điều khiển giống nhau. Hãy thoải mái cho tôi/các bạn khác biết trong phần bình luận về các năm mẫu khác mà điều này sẽ hoạt động!

Để xây dựng giá đỡ cốc này, bạn sẽ cần in một trong mỗi tệp.

Cài đặt in

Tất cả các bộ phận nên được định hướng đúng cách & được thiết kế để in mà không cần hỗ trợ. Để có kết quả tốt nhất, hãy in với độ cao lớp 0.2 mm. Tôi đã sử dụng 40% độ đặc, nhưng bạn có thể thử nghiệm với các mật độ độ đặc khác nếu bạn muốn.

Vì giá đỡ cốc này sẽ nằm trong một chiếc xe có thể nóng trong nửa năm (đối với hầu hết mọi người), tốt nhất là sử dụng một loại filament chịu nhiệt như ABS hoặc ASA. Cơ sở của giá đỡ cốc cũng được thiết kế để thay đổi filament nơi mà độ lệch mẫu thay đổi. TPU bám tốt vào ABS và sẽ cung cấp một số khả năng chống trượt & đệm cho bất cứ thứ gì ở trong giá đỡ cốc.

Danh sách vật liệu — để lắp ráp giá đỡ cốc, bạn sẽ cần:

4 vít đầu hình nút M5x10 4 chèn nhiệt đồng M5xD8xL8

Lắp ráp

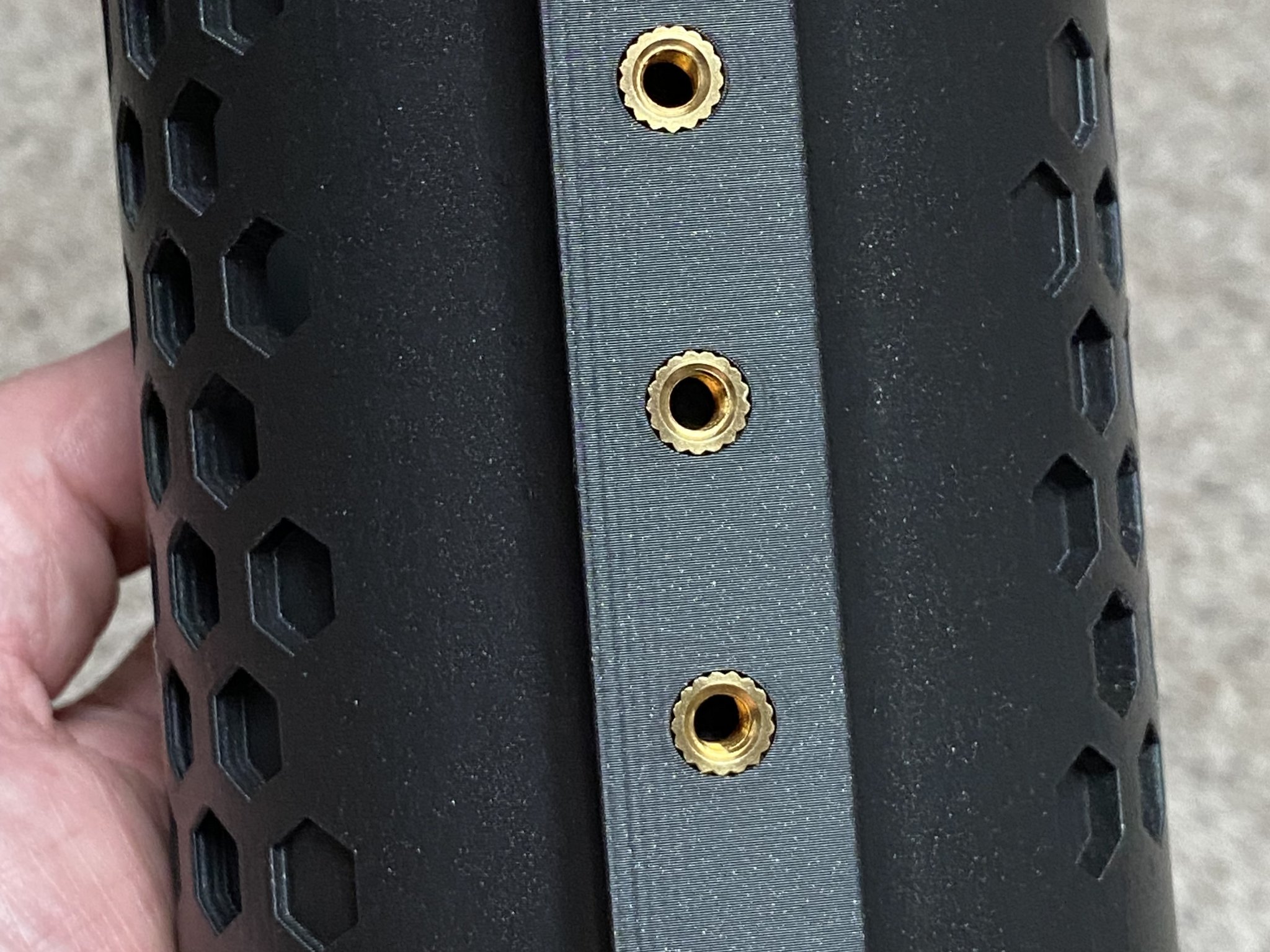

Bắt đầu bằng cách cẩn thận làm tan chảy các chèn nhiệt đồng vào các phần Cốc và Hanger Top.

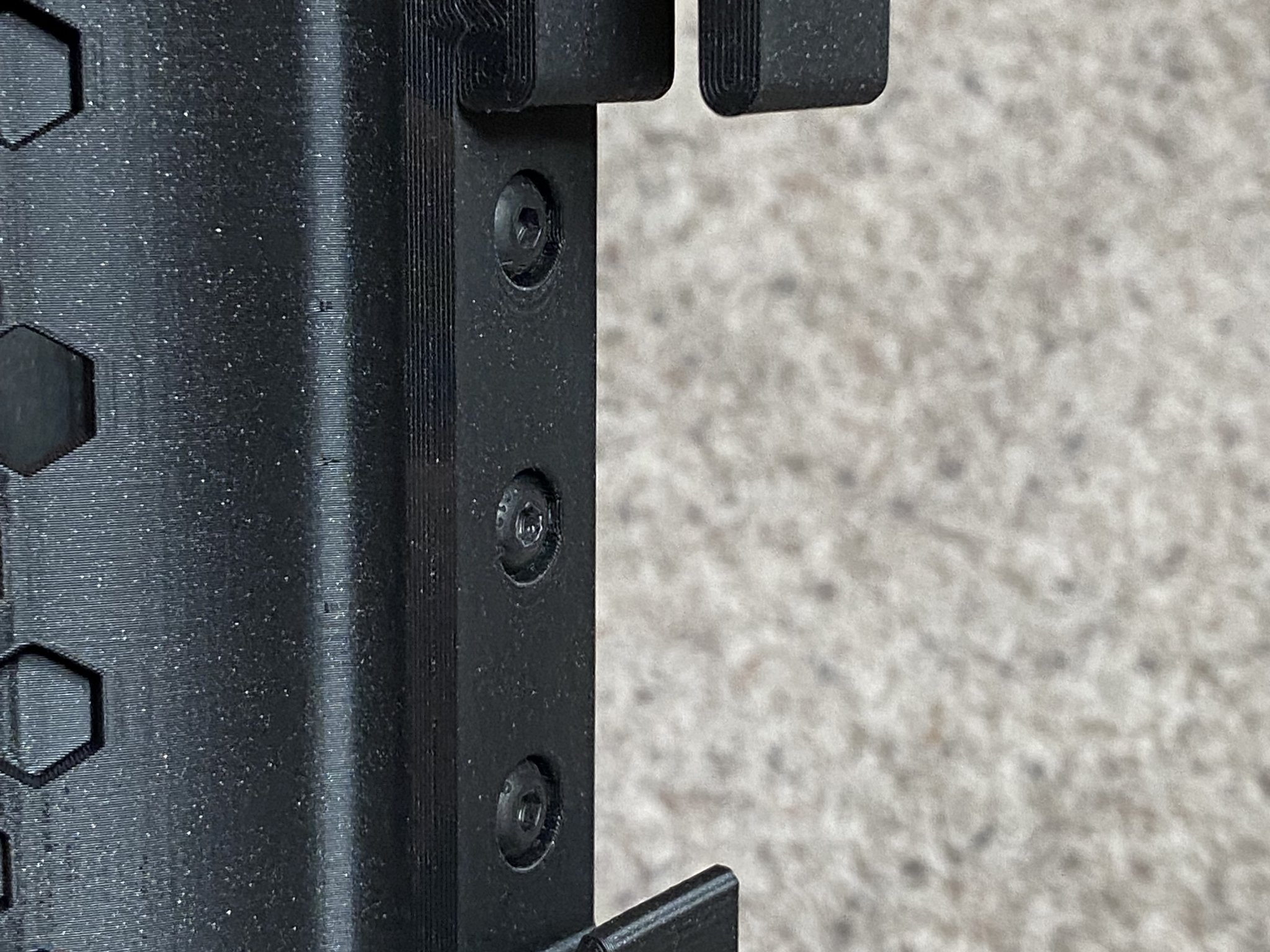

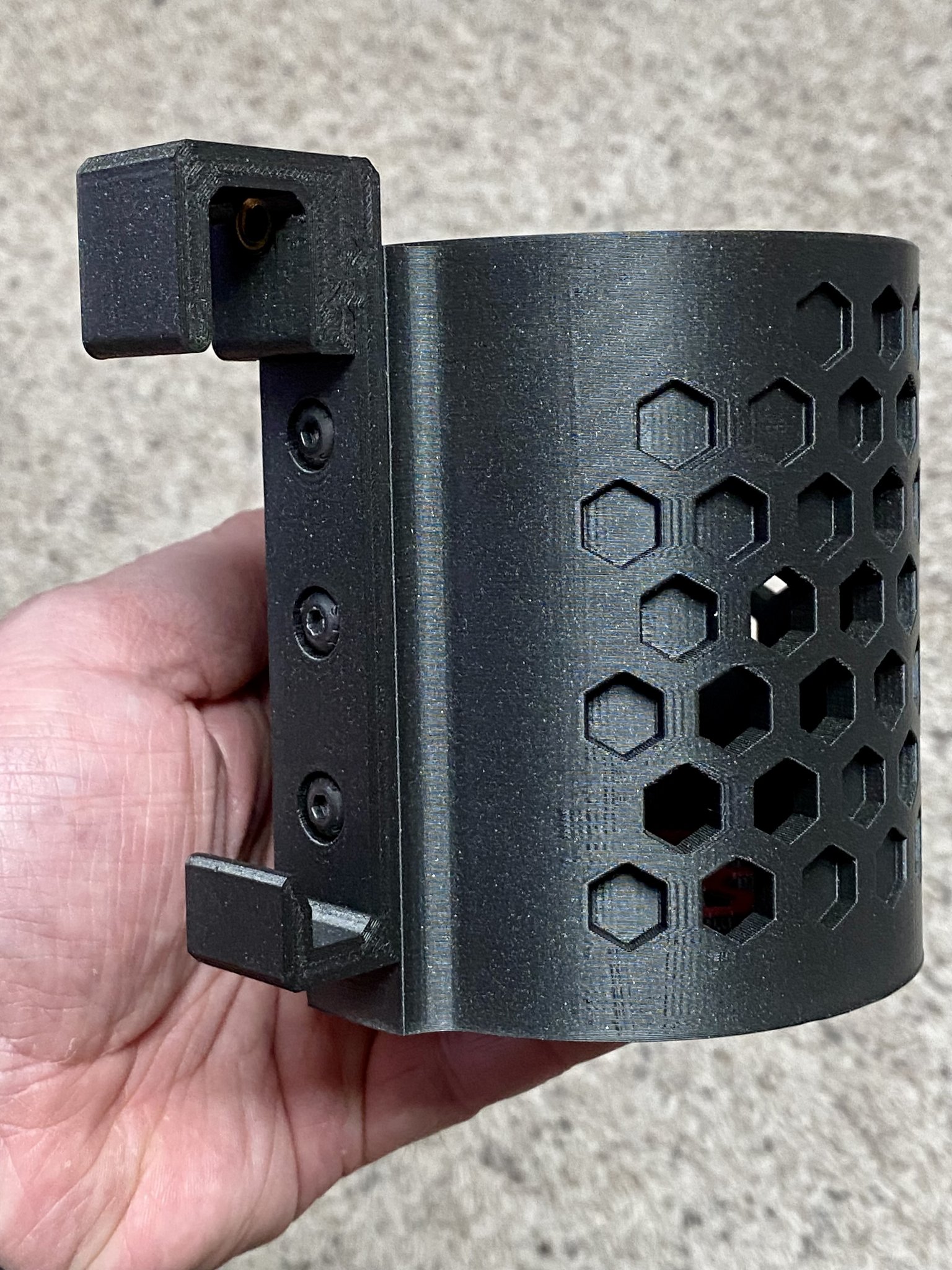

Chèn một vít đầu hình nút M5x10 vào lỗ trên cùng của Hanger J. Sau đó, sử dụng ba vít đầu hình nút M5x10 còn lại, gắn Hanger J vào bên cạnh của Cốc.

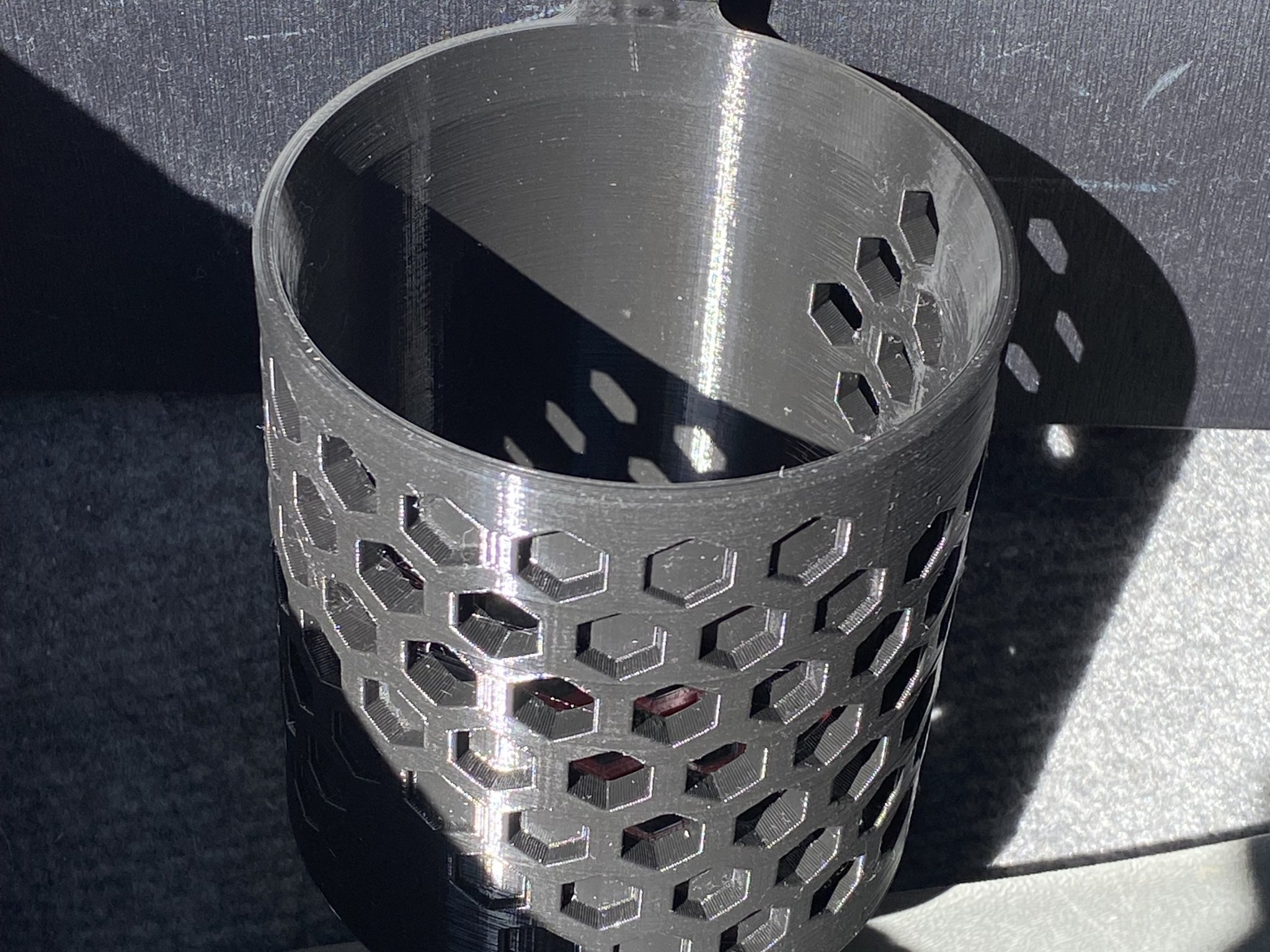

Đặt Hanger Top lên cạnh trên của panel trang trí bảng điều khiển dưới bên phải. Kẹp đáy của Hanger J dưới cạnh dưới của panel trang trí và sử dụng vít đầu hình nút M5x10 trên cùng (được chèn ở trên) để gắn Hanger J vào Hanger Top, hiệu quả là kẹp giá đỡ cốc vào bên hành khách của bảng điều khiển dưới.

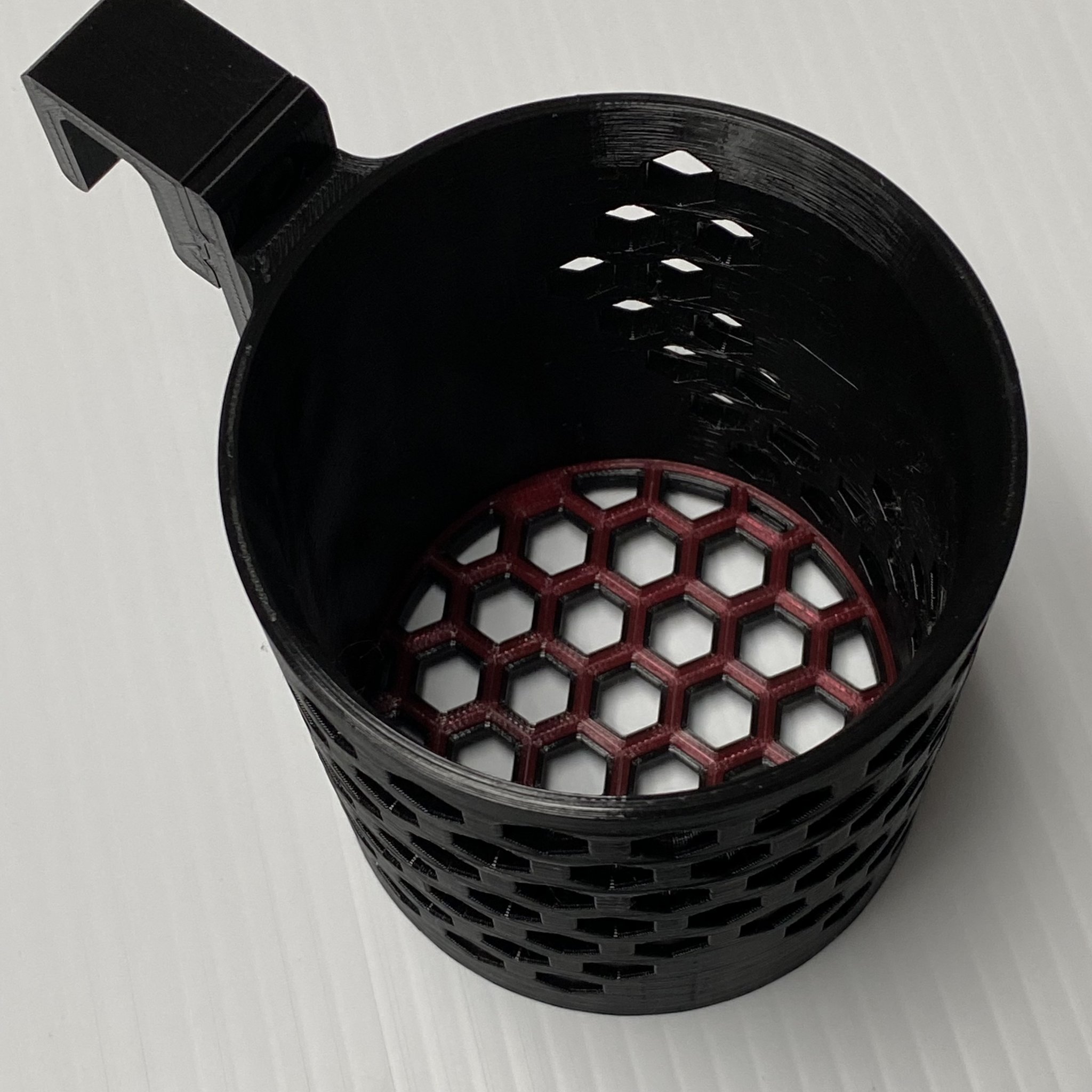

Thả Cơ sở vào đáy của giá đỡ cốc cùng với một đồ uống ngon và thưởng thức!

Giá trị cho Giá trị

Thiết kế này được phát hành theo mô hình Value4Value. Nếu bạn nhận được giá trị nào từ công việc của tôi, xin hãy xác định giá trị đó đối với bạn và trả lại giá trị cho tôi dưới hình thức quyên góp. Cảm ơn bạn đã ủng hộ công việc của tôi!

Thông tin in ấn

Máy in: VORON 2.4 350
Bệ đỡ: Không
Hỗ trợ: Không
Độ phân giải: 0.2 mm
Tỷ lệ lấp đầy: 40%
Chất liệu in: Keene Village Plastics - Stellar Black ABS
Keene Village Plastics - Red TPU

Cách tôi thiết kế điều này

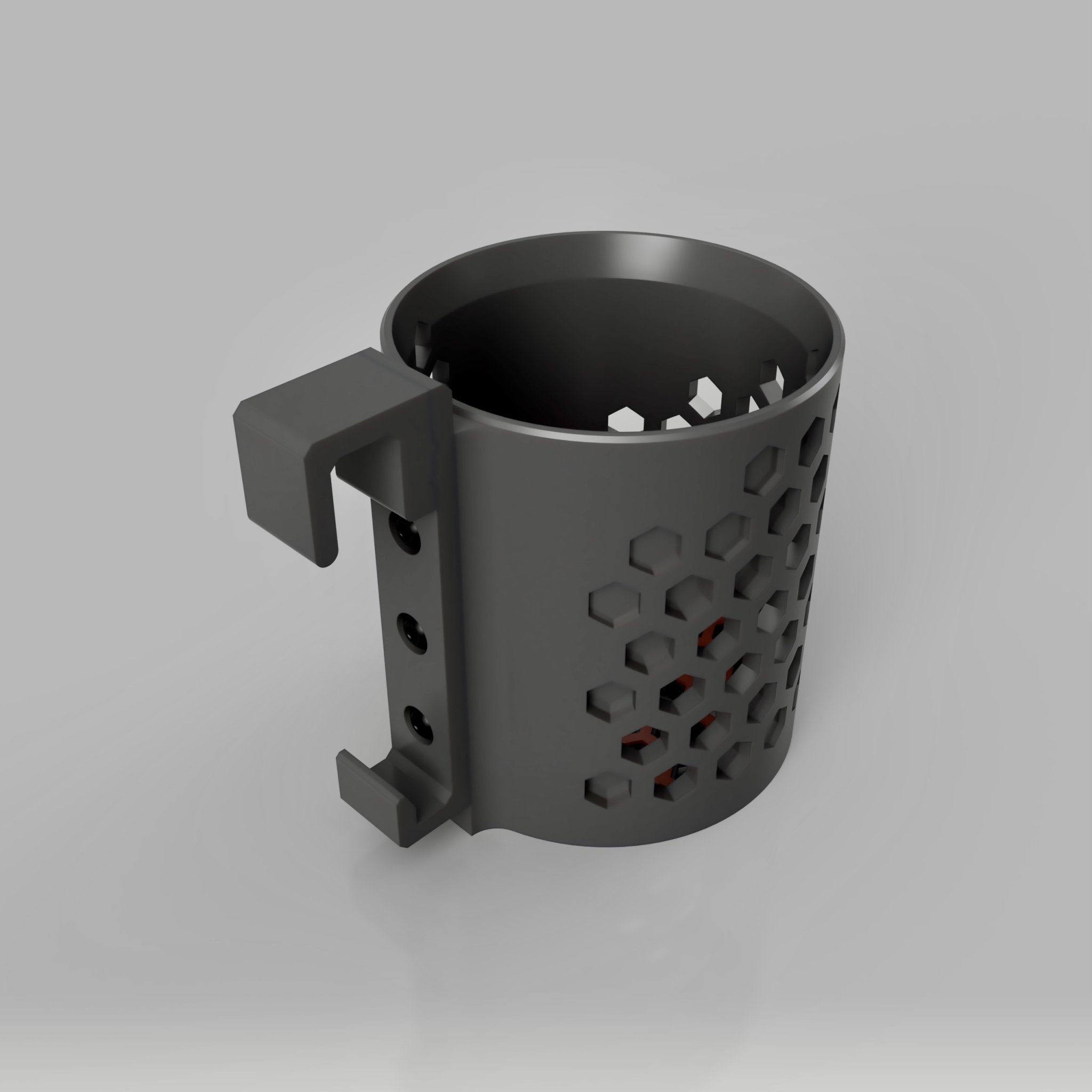

Tất cả việc mô hình hóa được thực hiện trong Fusion 360.
