Giá đỡ cảm biến chuyển động Ikea Tradfri có thể điều chỉnh

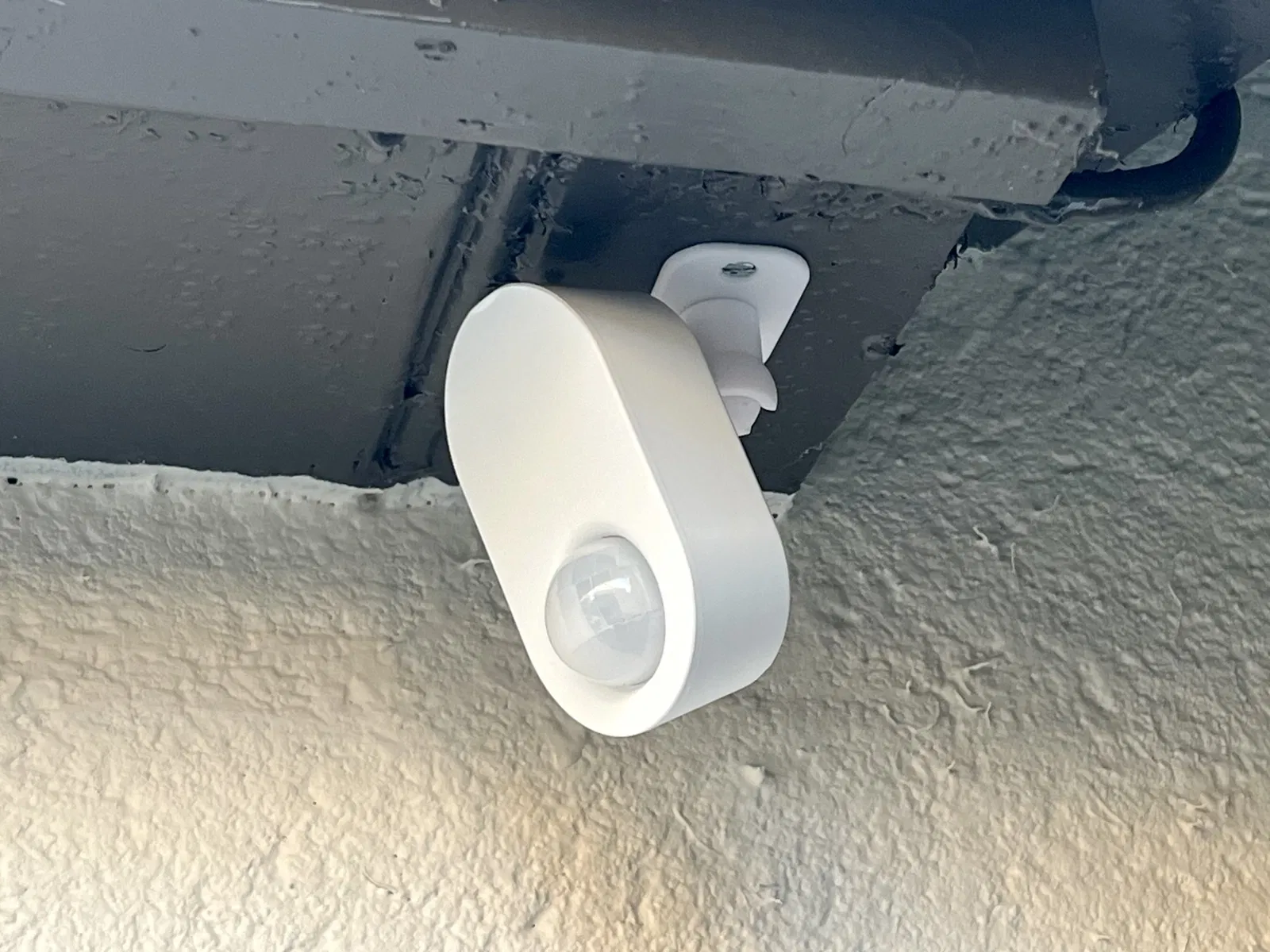

Giá đỡ in 3D được thiết kế để vừa vặn hoàn hảo với cảm biến chuyển động Ikea Tradfri, đảm bảo sự vừa vặn và an toàn. Dù bạn thích lắp đặt cố định hơn với vít hay một tùy chọn linh hoạt và có thể tháo rời với nam châm, thiết kế in 3D này cung cấp một giải pháp dễ dàng và thích ứng để nâng cao chức năng của cảm biến của bạn.

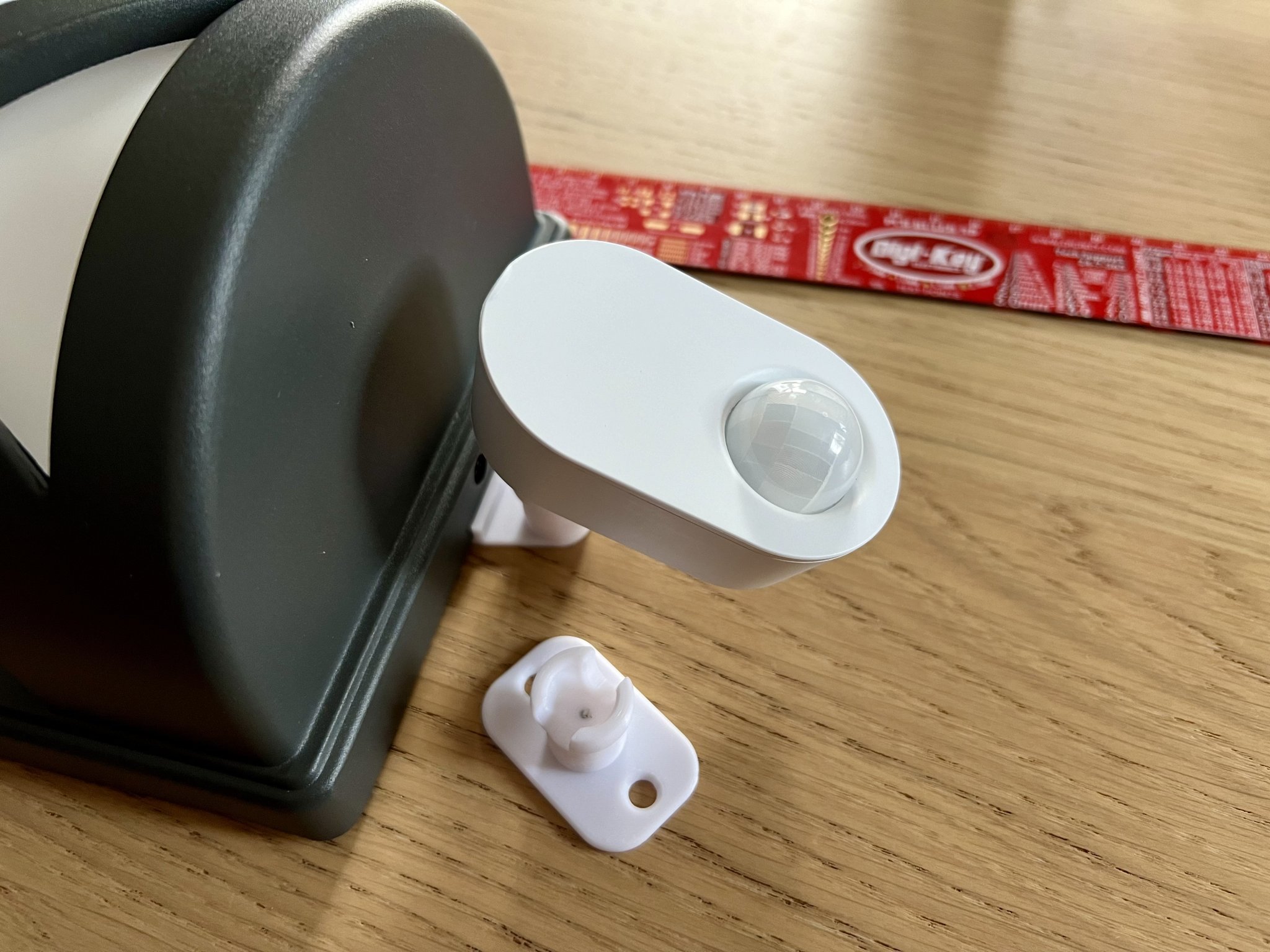

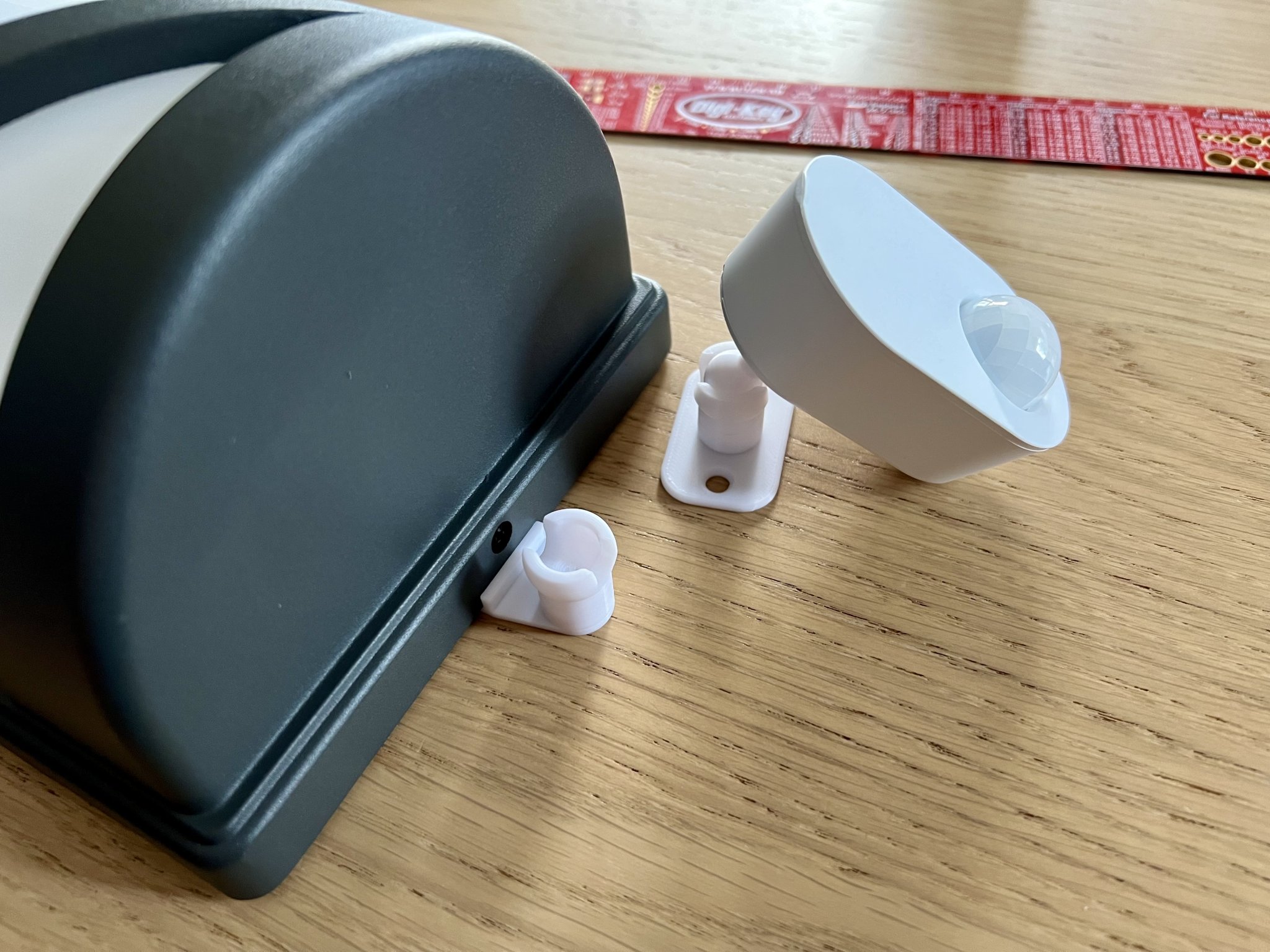

Biến thể giá đỡ cho đèn được tùy chỉnh cho đèn ngoài trời cụ thể của tôi, được thiết kế như một tùy chọn cho những người có thiết lập tương tự.

Thiết kế này tương thích với thiết kế khác của tôi cho cảm biến chuyển động Zigbee Sonoff SNZB-03.

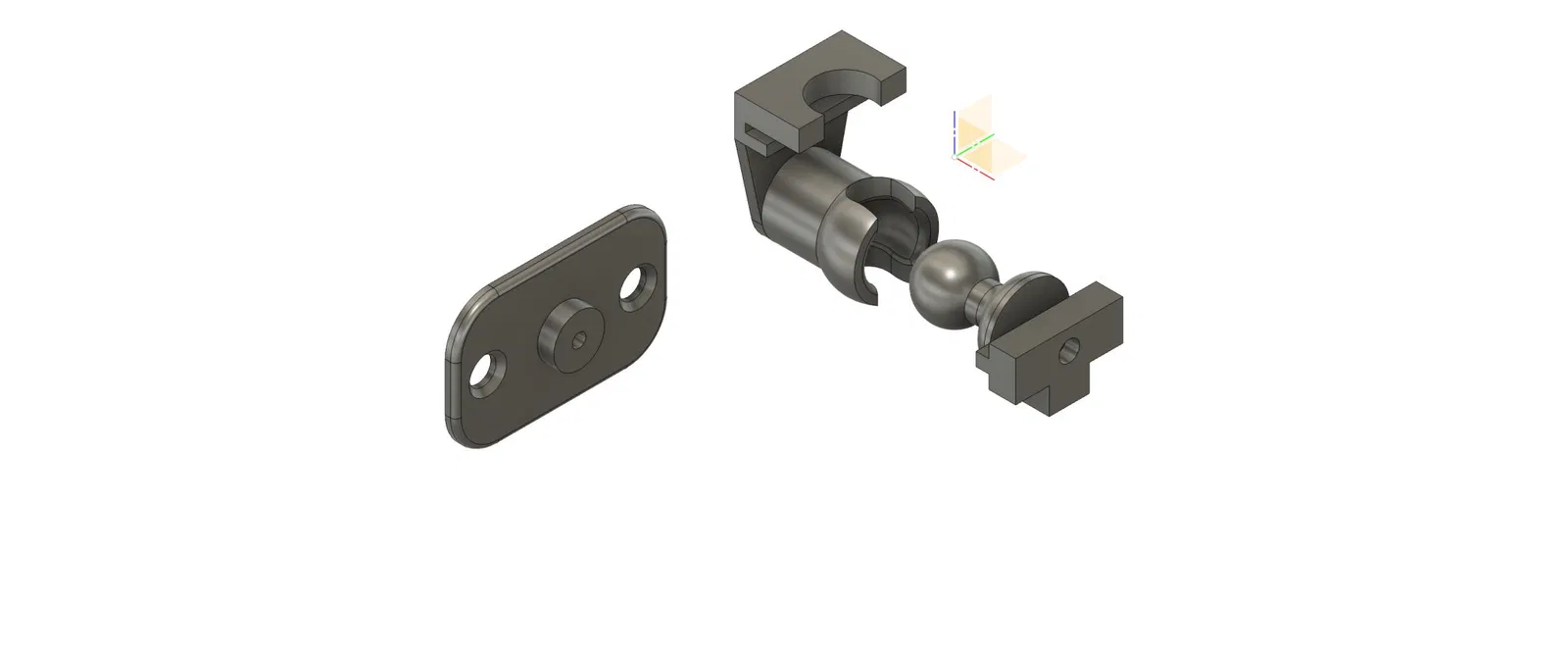

Các tệp Fusion 360 và STEP được bao gồm để cho phép văn hóa remix :-).

Hướng dẫn in

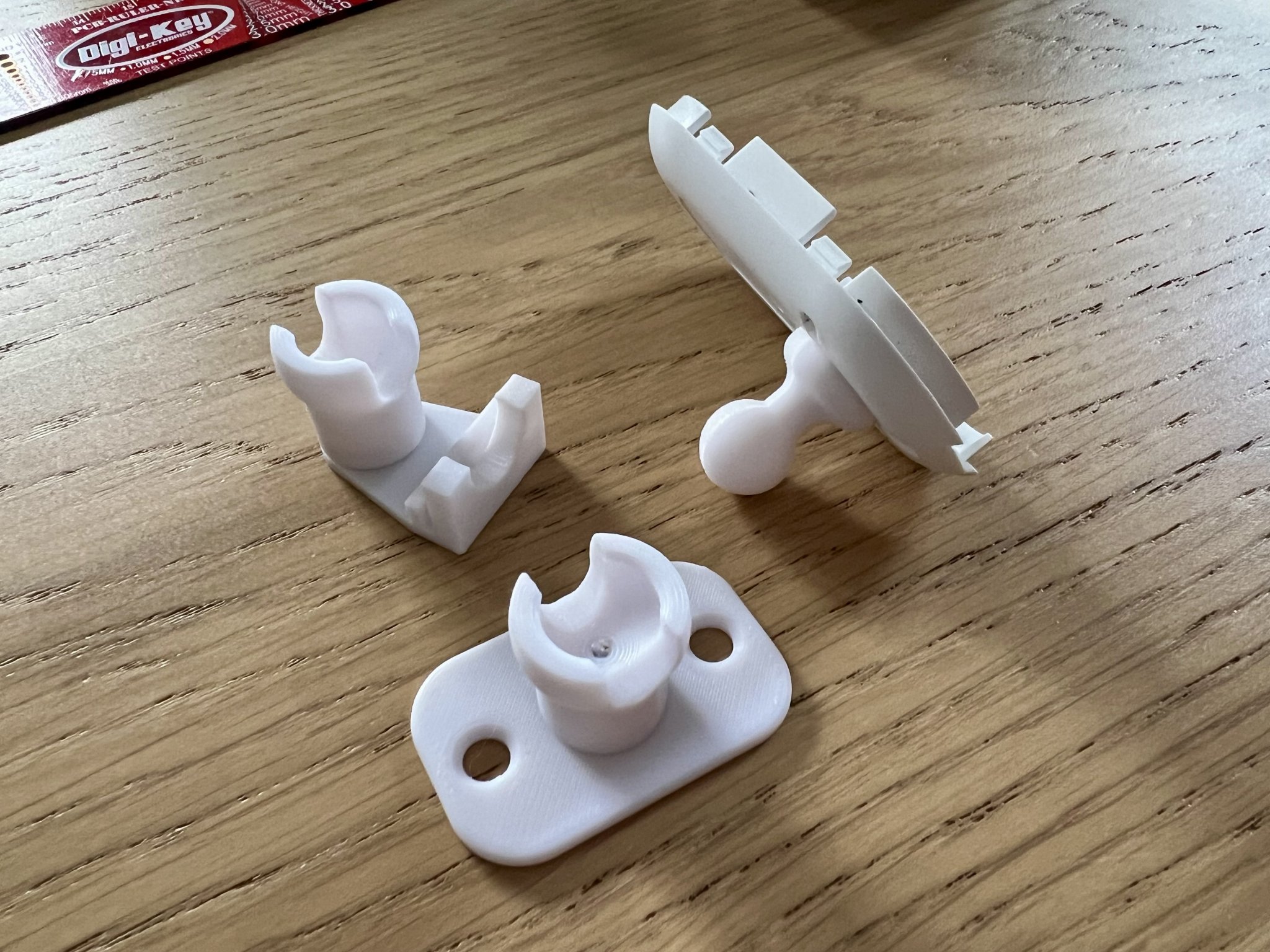

In “Khớp cầu cho cảm biến”, “Giá đỡ cho cảm biến” & “Khớp cầu cho giá đỡ nam châm và vít”, cộng với “Bảng giá đỡ vít” nếu bạn muốn tùy chọn giá đỡ vít.

• Chất lượng lớp tiêu chuẩn .2mm
• Sợi PLA, PETG cho ngoài trời
• Không có viền
• Cần hỗ trợ cho lỗ bên trong của “Khớp cầu cho giá đỡ nam châm và vít”, “Giá đỡ cho cảm biến” & “Bảng giá đỡ vít”

Cài đặt

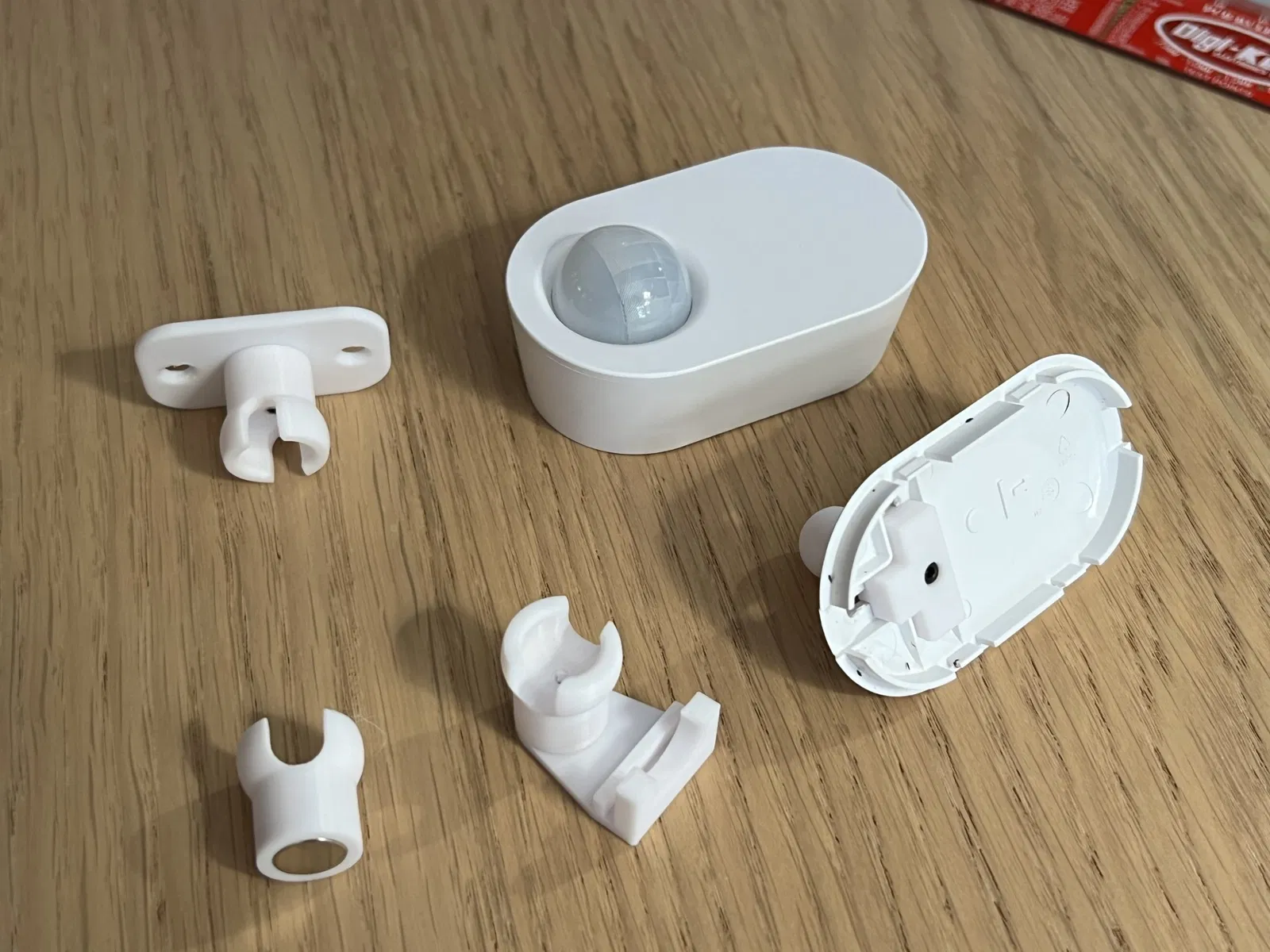

Bạn sẽ cần một vít M2x10 đến M2x15 để lắp ráp “Khớp cầu cho cảm biến”, “Giá đỡ cho cảm biến” vào cảm biến chuyển động Ikea Tradfri.

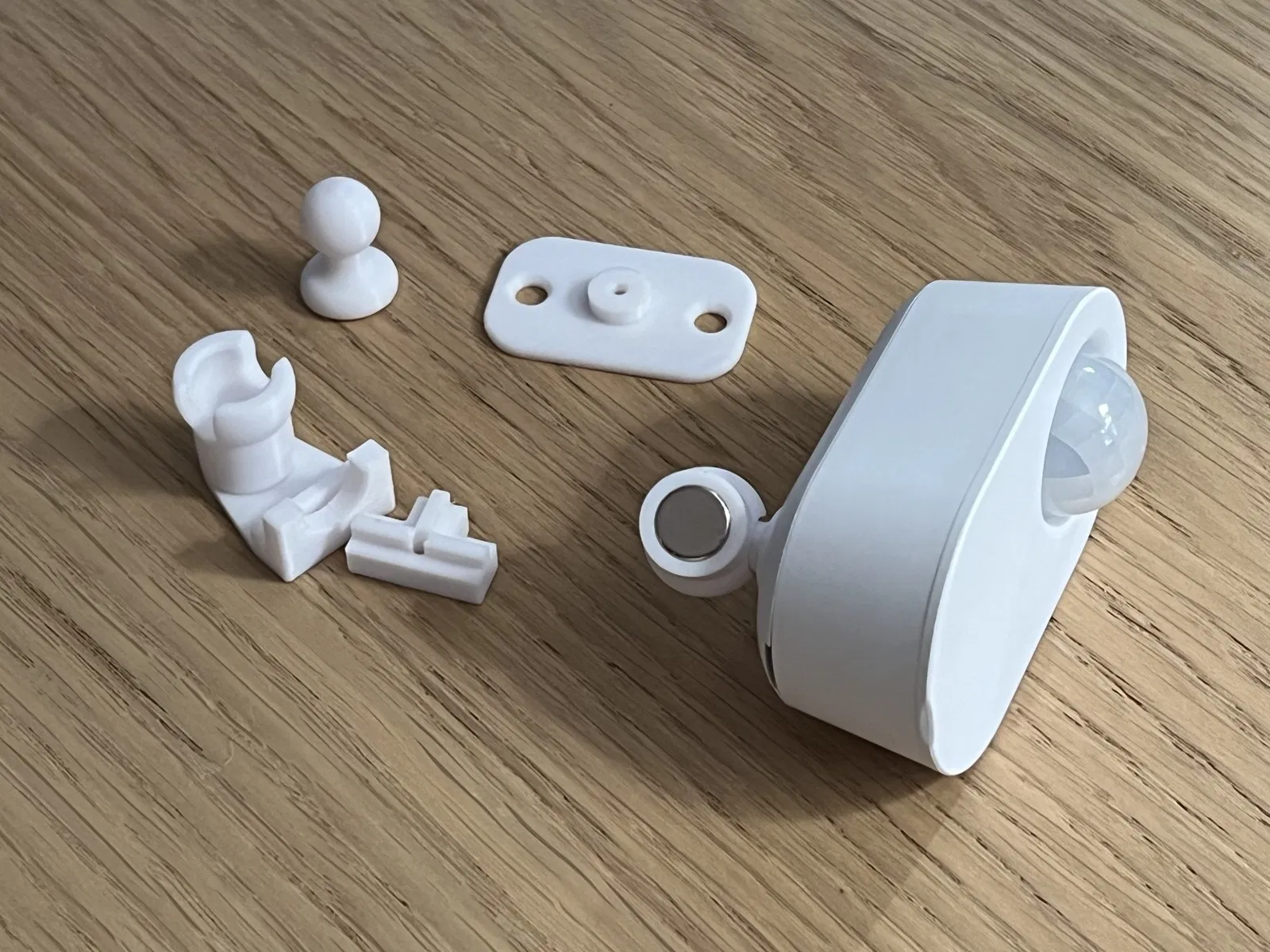

Phiên bản nam châm yêu cầu một nam châm 10x3mm là phù hợp nhất.

Để gắn bảng và khớp cầu trong phiên bản giá đỡ vít, hãy sử dụng một vít M2x10mm, tương tự để lắp ráp khớp cầu vào cảm biến Ikea. Bất kỳ vít M3 nào cũng có thể được sử dụng để cố định giá đỡ.

Quan trọng

Hãy cẩn thận khi lắp ráp khớp cầu, và tránh áp dụng lực quá mức để ngăn ngừa khả năng gãy.
