Chuyển đổi hệ thống truyền động trực tiếp cho Xvico X3S

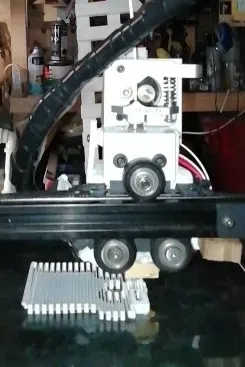

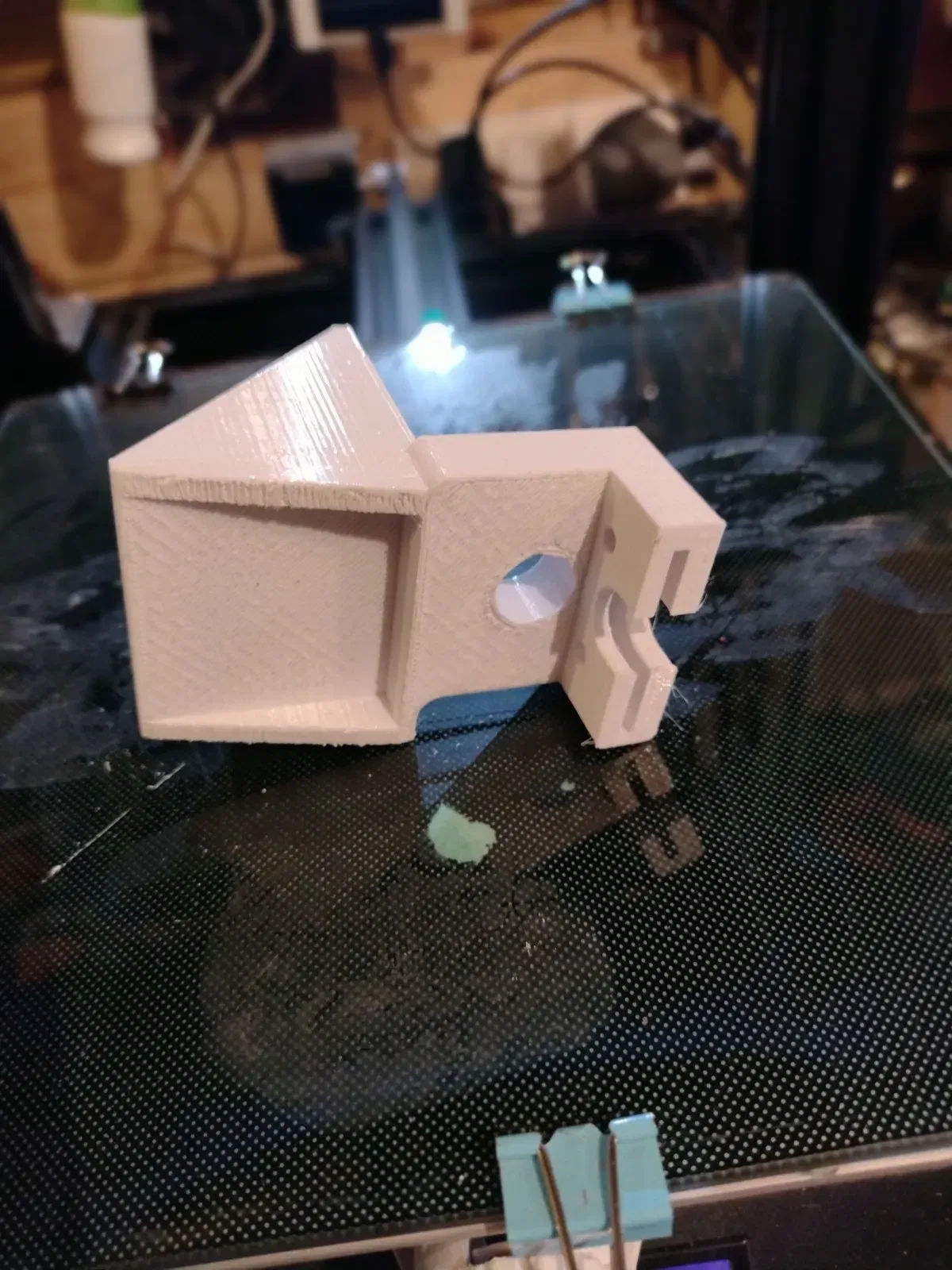

'Xvico X3S là một thiết lập Bowden tiêu chuẩn và những người muốn chuyển sang truyền động trực tiếp thường phải áp dụng bộ nâng cấp Ender 3 với các sửa đổi. Tôi đã quyết định xem liệu tôi có thể thực hiện một sự chuyển đổi chỉ với các bộ phận in 3D và với sự bổ sung của bộ trục vít kim loại hoàn toàn Mk 8 cải tiến có sẵn trực tuyến. Tôi đã bao gồm một STL lắp ráp chỉ để tham khảo.

Tôi đã làm những điều sau

1. Tôi đã đảo ngược giá đỡ 3 bánh xe để bánh xe đơn nằm ở phía trên.
2. Dây đai truyền động X hiện được kết nối ở phía trên của giá đỡ.
3. Tôi đã đảo ngược hướng bước của X bằng cách hoán đổi 2 dây cuối trong phích cắm cắt và hàn.
4. Tôi đã tháo các bu lông bánh xe trên bánh xe X và Y và mài hoặc dũa đầu bu lông mỏng hơn (cần thiết ở nơi mà các đầu va chạm sau khi đảo ngược giá đỡ X).

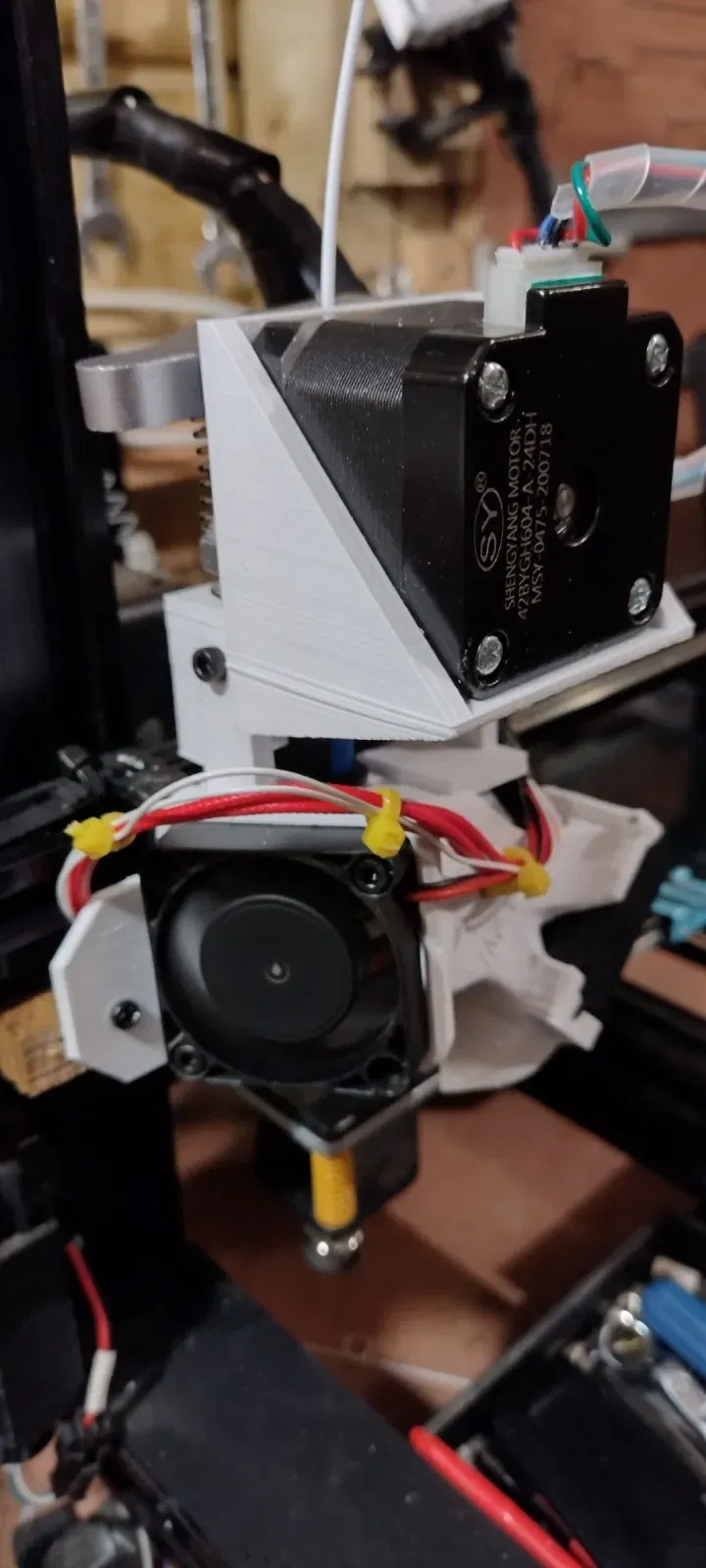

5. Giá đỡ Stepper mới in sau đó được trượt qua tab kim loại trên giá đỡ X và tôi đã khoan qua 2 lỗ gắn và khoan qua giá đỡ kim loại để bắt vít bằng các vít 4mm.
6. Tiếp theo, tôi lắp ráp bộ trục vít và đầu nóng một cách cẩn thận để tính toán chiều dài của ống Bowden cần thiết để kết nối chúng.
7. Bây giờ tôi có thể lắp đặt vỏ quạt mà tôi đã sửa đổi từ vỏ quạt thingiverse.com/thing:4731508 của “UrNotRyan”. Cảm ơn vì mô hình tuyệt vời này mà tôi đã sử dụng nhiều lần. Khoan qua các lỗ giá đỡ khi đã ở vị trí. Tôi đã nung chảy các đai ốc 3 mm vào Giá đỡ Stepper để bắt vít.
8. Tôi đã phải sửa đổi vị trí công tắc giới hạn X và đã để lại một tab lớn để thuận tiện cho việc này trên vỏ quạt. Bạn sẽ phải sắp xếp điều đó vì nó khác với của tôi so với tiêu chuẩn từ các sửa đổi trước. Không quá khó.

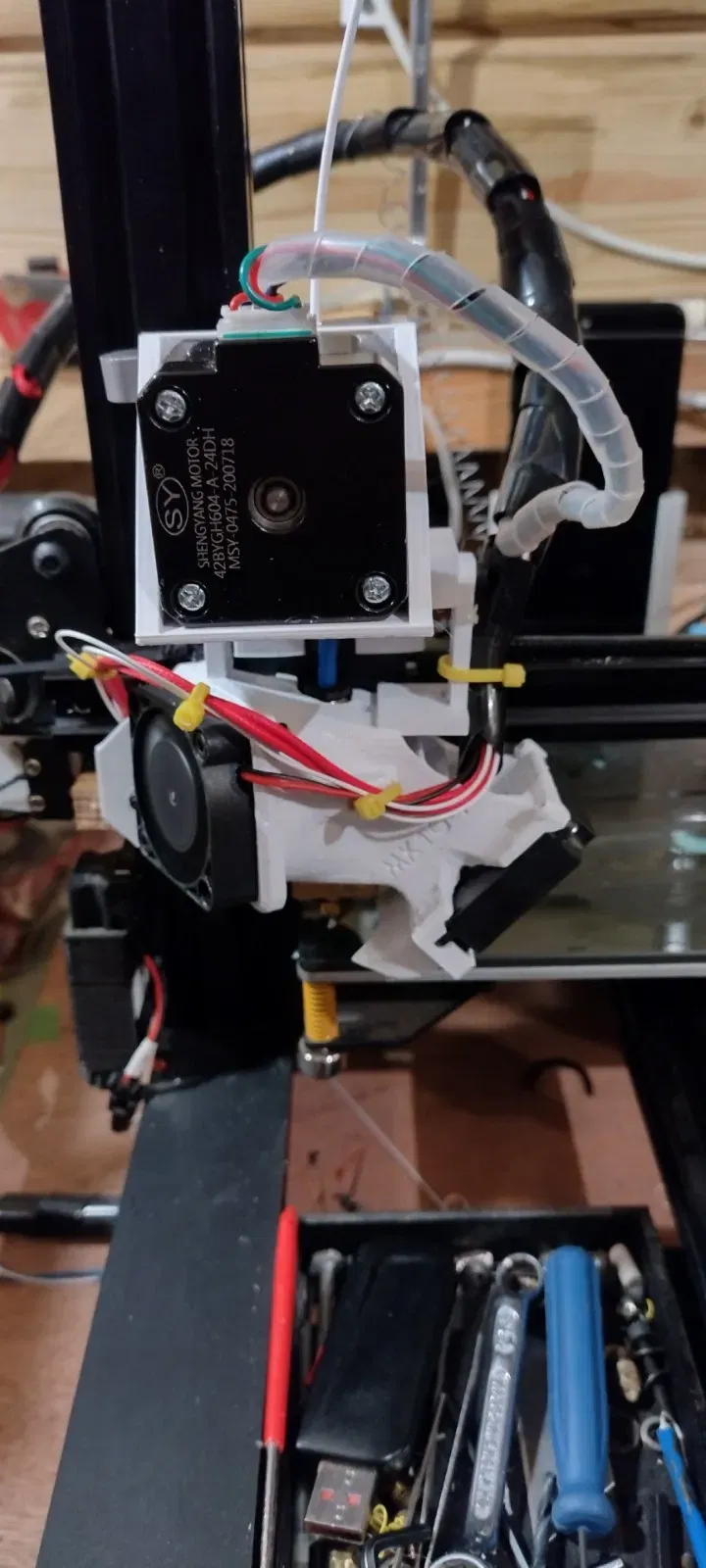

9. Hoàn thành bằng cách lắp đặt các quạt sử dụng các vít nhỏ và sắp xếp các đường dây cáp, v.v.

Khắc phục sự cố.

Tôi đã thấy một chút độ chơi trong giá đỡ đảo ngược vì nó không có điều chỉnh. Tôi đã mài một chút ở lỗ bánh xe trên cùng và đẩy các bánh xe về phía nhau trong khi siết chặt các vít. Bây giờ không còn độ chơi, có thể có một bộ điều chỉnh lệch tâm có sẵn.'

Xin lưu ý rằng các ý tưởng là của tôi và giá đỡ Stepper là do tôi sáng tạo, vỏ quạt là phiên bản làm lại của vỏ gốc được tôi chỉnh sửa.

Phần mềm sử dụng: Onshape và Tinkercad

Vật liệu sử dụng: PLA (có người đã nói rằng nên in vỏ bằng ABS hoặc các loại filament chịu nhiệt cao hơn nhưng tôi đã sử dụng vỏ PLA trong một thời gian mà không gặp vấn đề gì).

Chiều cao lớp 0.2mm, độ đổ đầy 50%

Cập nhật:

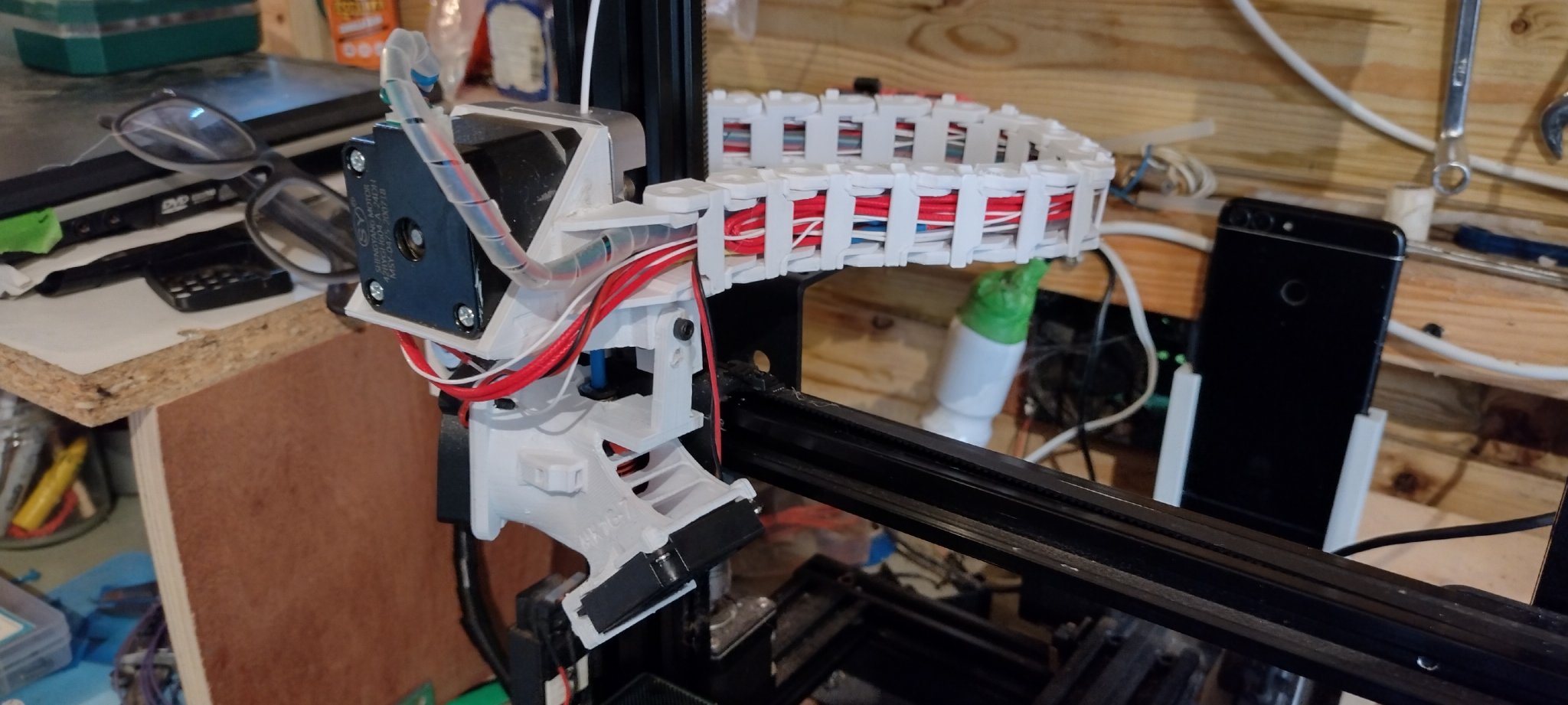

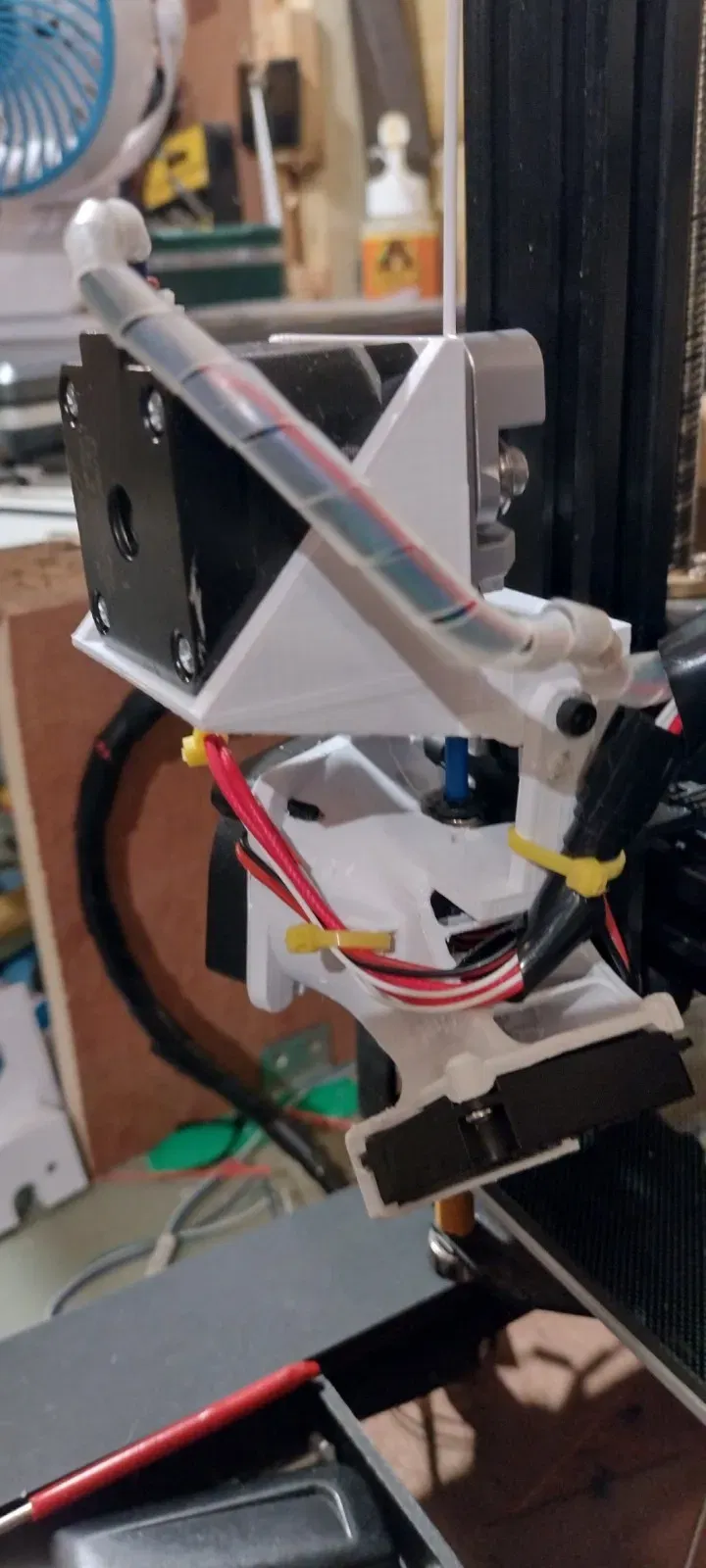

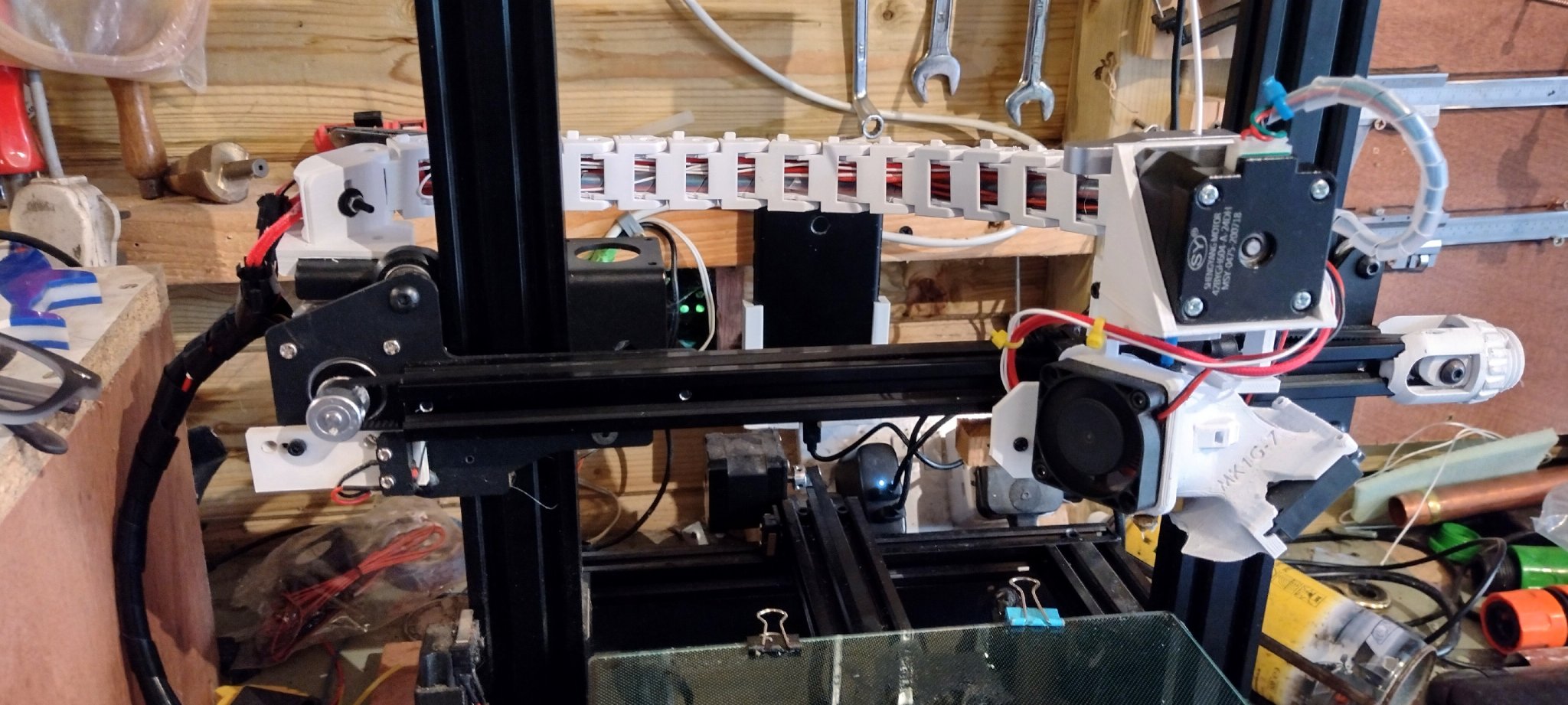

Đã thêm giá đỡ đã chỉnh sửa để gắn chuỗi cáp và giá đỡ bên trái để thêm chuỗi cáp vào giá đỡ cảm biến hết hạn cũ (có khe cắm).

https://www.thingiverse.com/thing:2802560 chuỗi cáp đã sử dụng
