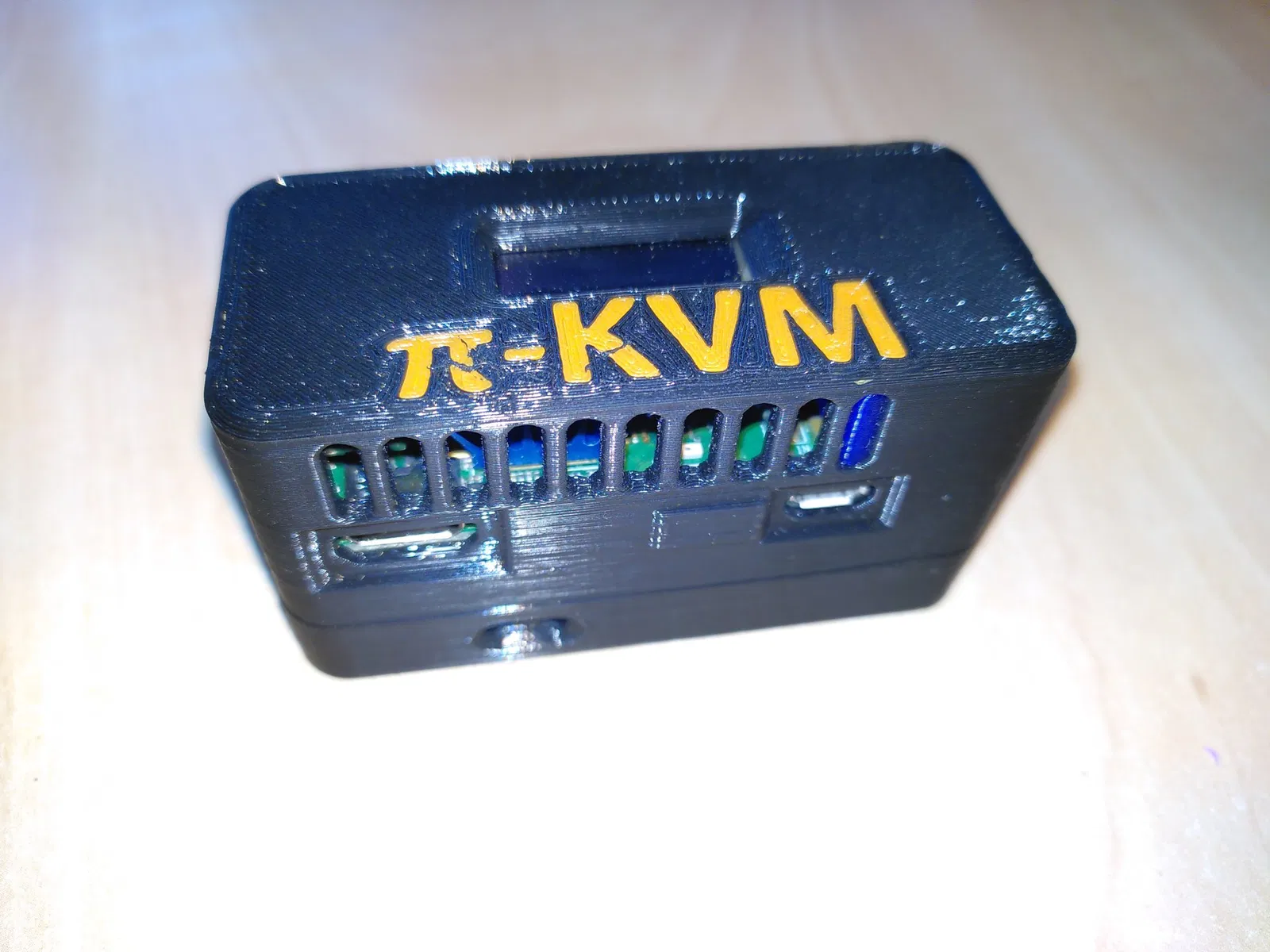

Vỏ cho Pi-KVM (zero) với màn hình OLED

Case cho Pi-KVM với raspberry pi zero với cầu nối hdmi-to-csi và màn hình oled.

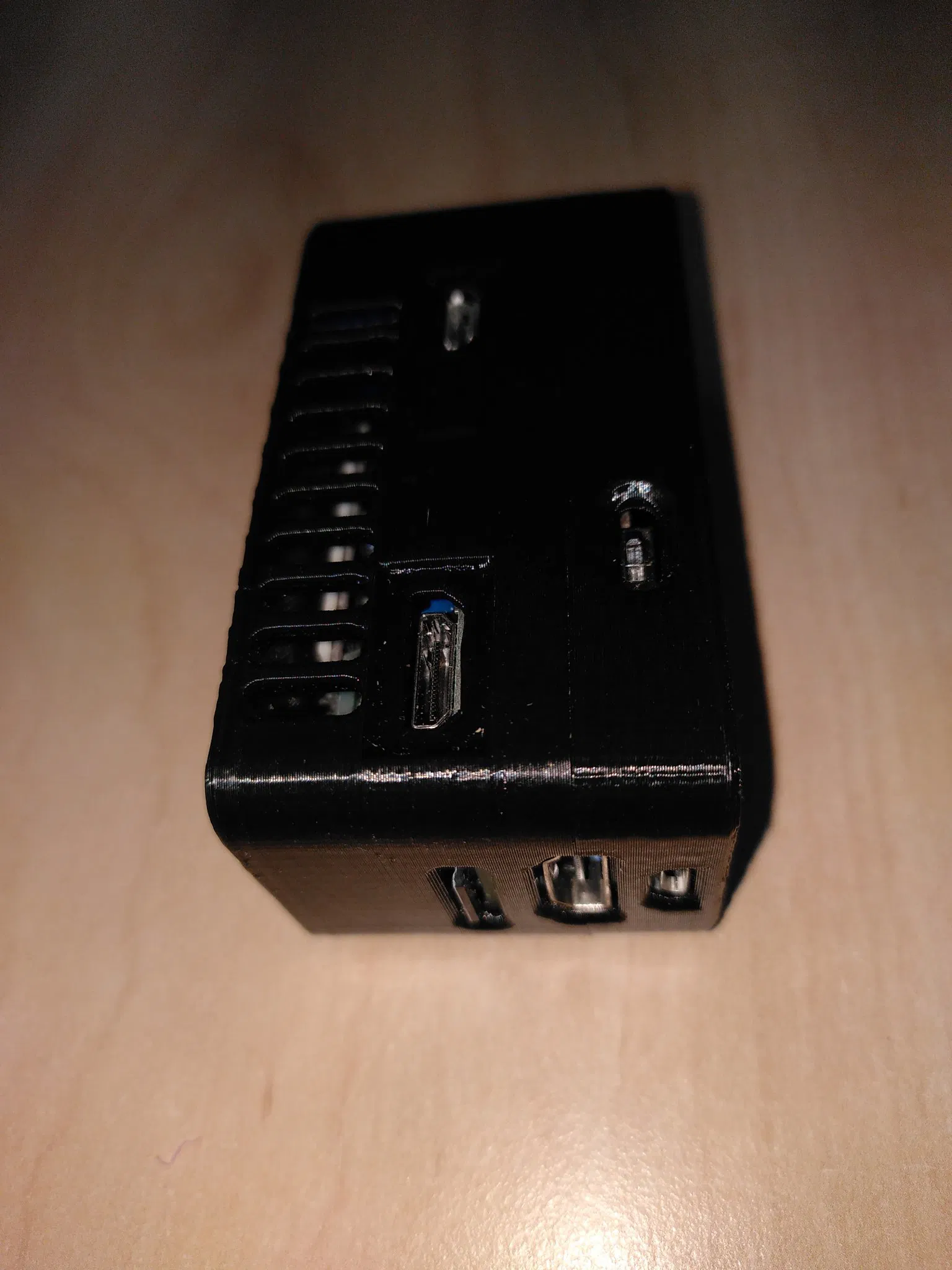

Các kết nối ở bên hông là cho kết nối máy chủ (hdmi và (micro)usb). Có một công tắc được hàn trong dòng VCC giữa cổng microusb và cổng OTG trên pi. Khuyến nghị để công tắc này không được kết nối và cấp nguồn cho pi bằng bộ nguồn thông thường (hoặc pin dự phòng). Có thể cấp nguồn cho pi từ cổng usb máy chủ bằng cách đóng công tắc, vì vậy không cần nguồn bổ sung. Nhưng hãy cảnh giác, trường hợp sử dụng này nằm ngoài thông số kỹ thuật và có thể gây hư hại trong một số trường hợp.

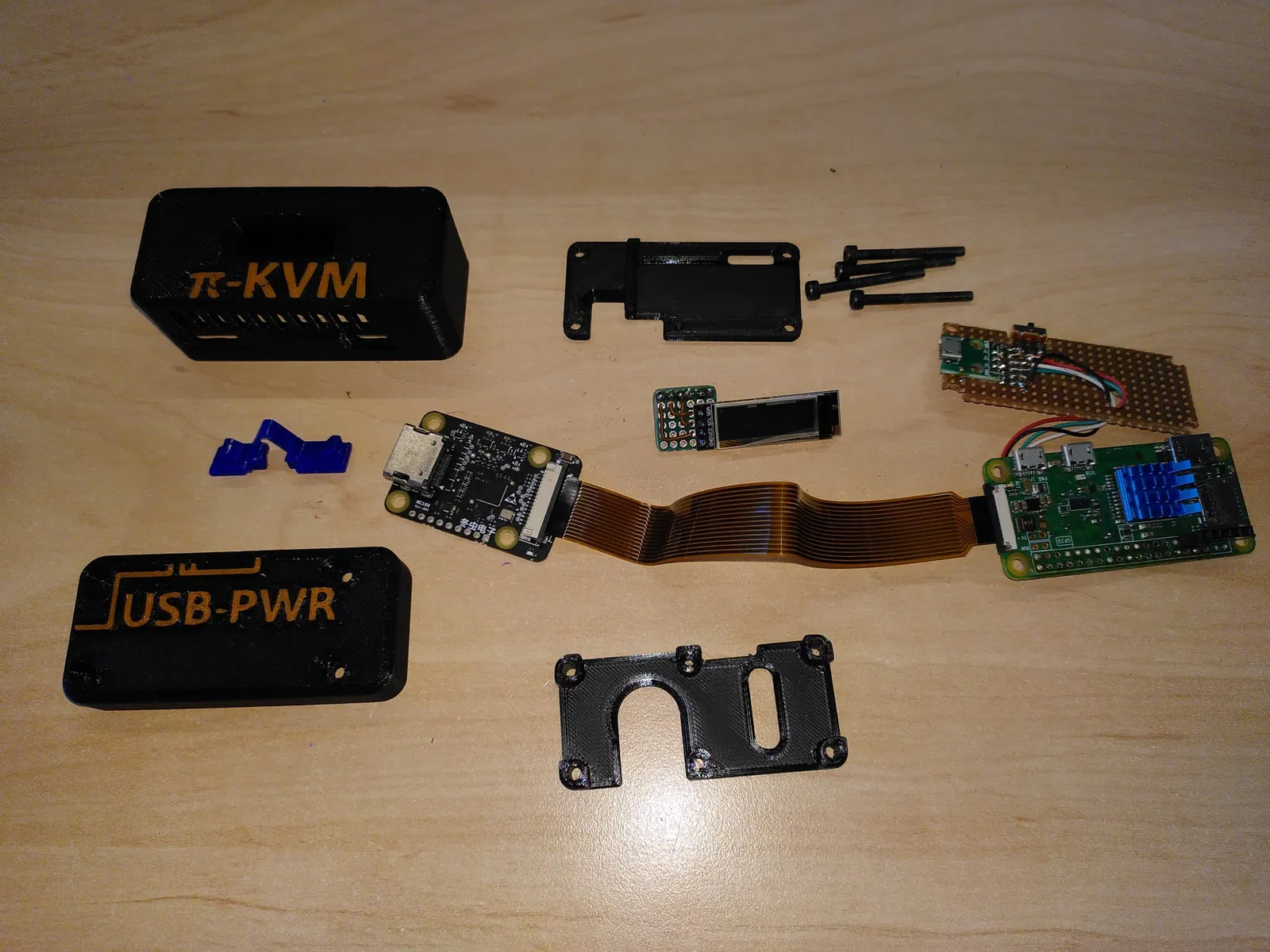

BOM:

• Raspberry pi zero với PiKVM trên thẻ SD

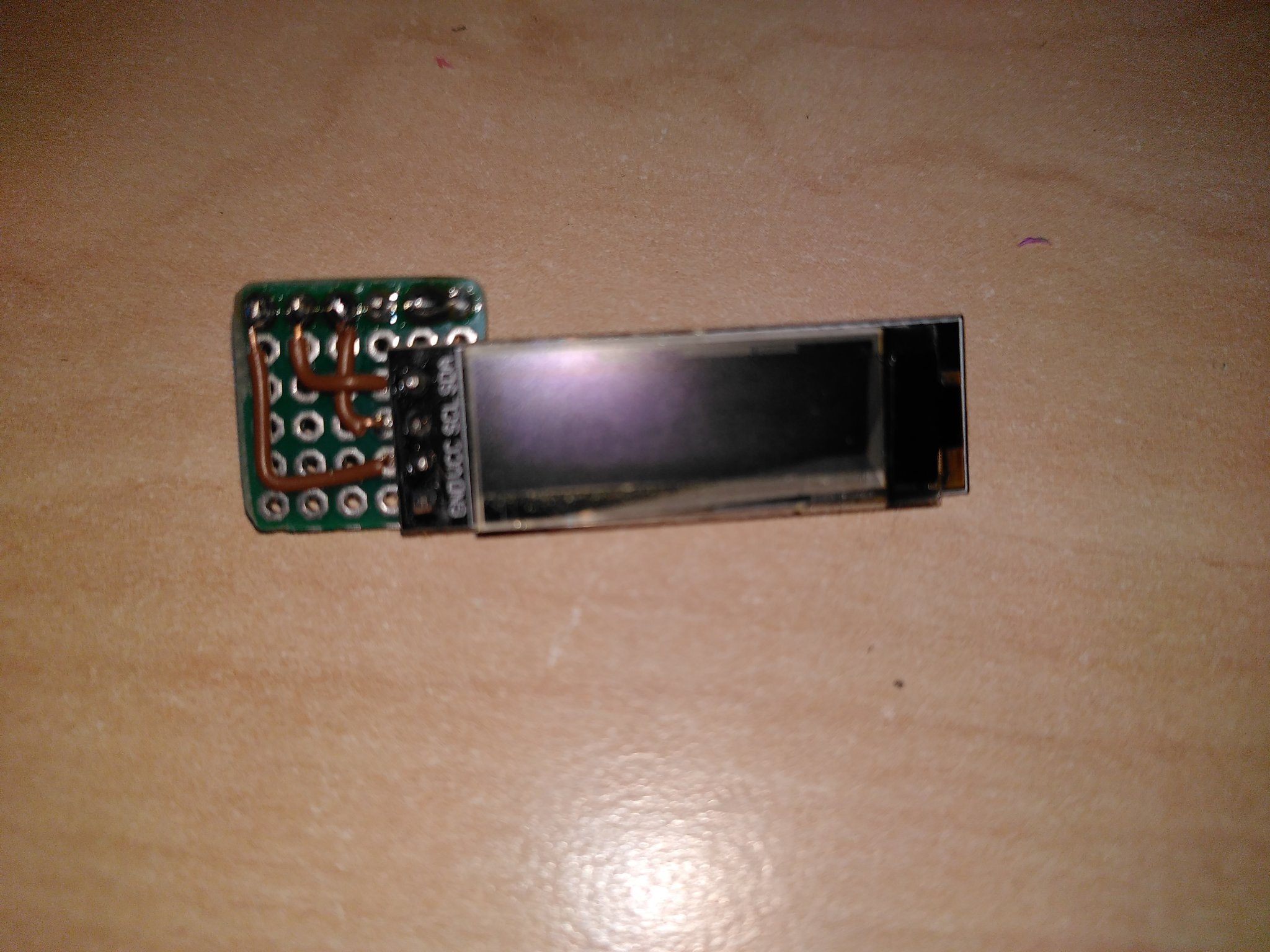

• Màn hình OLED 0.96" (với bộ chuyển đổi pinheader đã hàn, xem hình)

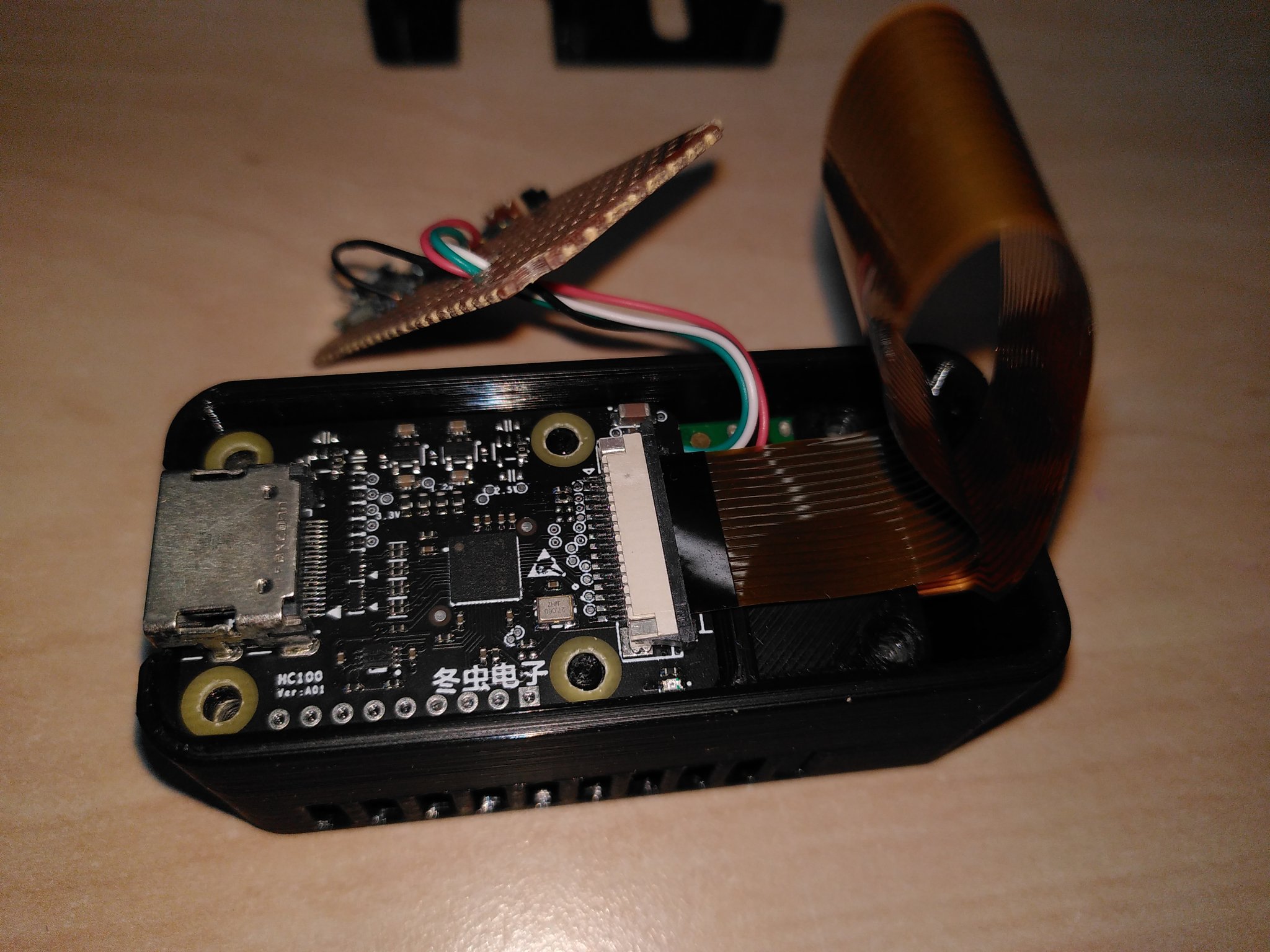

• Cầu nối HMDI-to-CSI với cáp
• 4 cái vít M3x30

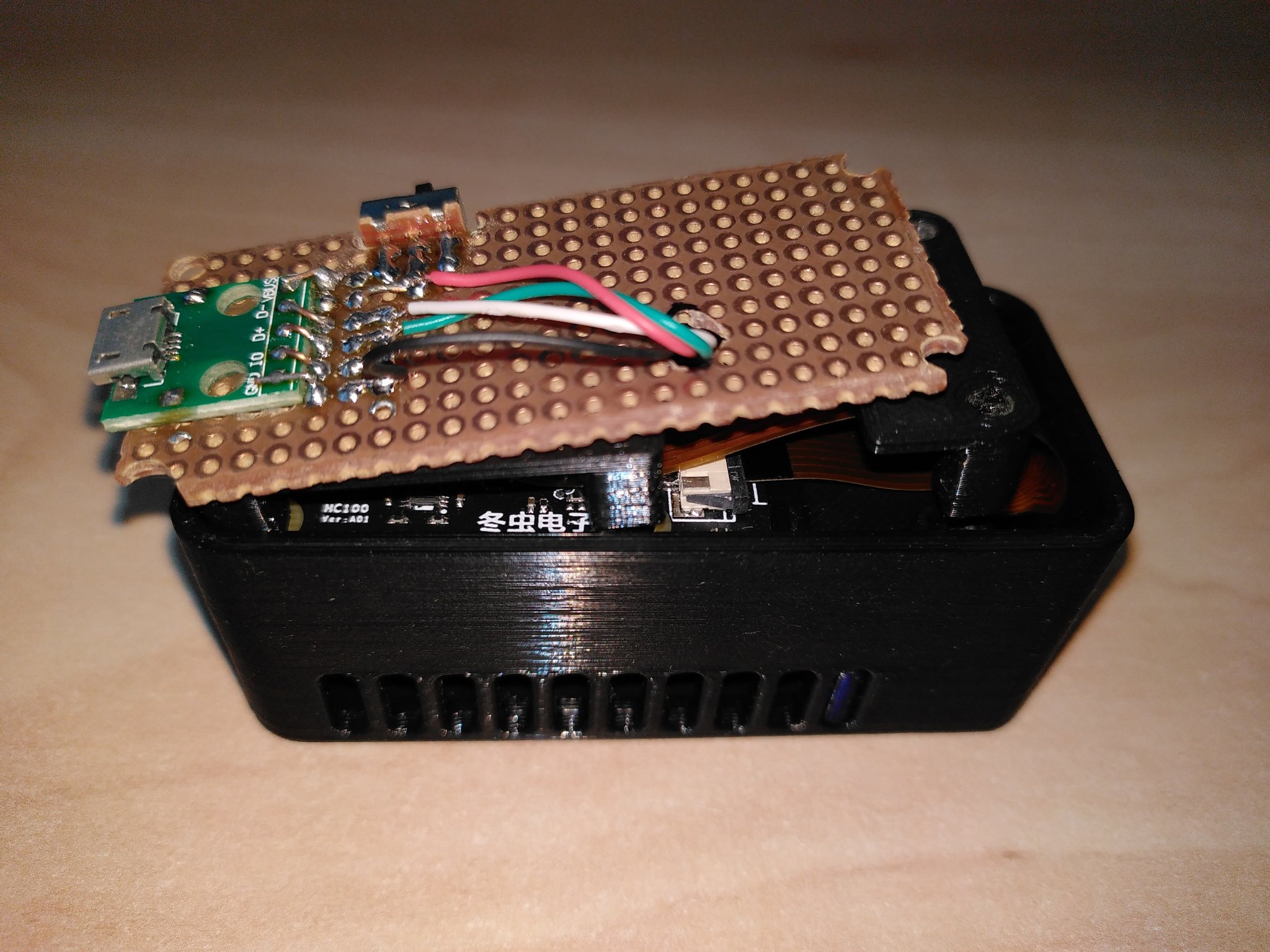

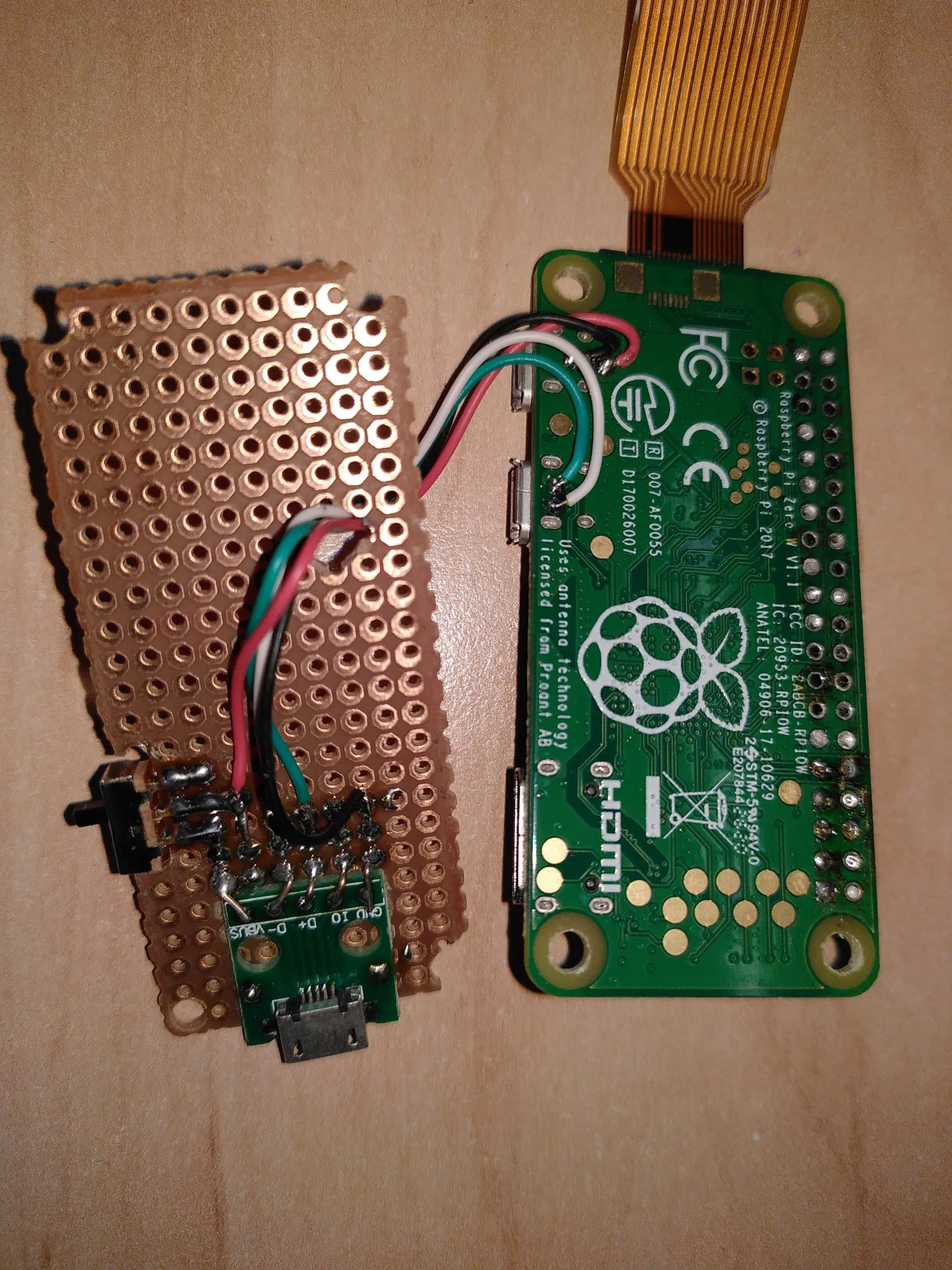

• PCB tùy chỉnh với bộ chuyển đổi micro-usb đã hàn và công tắc để ngắt dòng 5V (được hàn trực tiếp trên cổng usb với OTG)
• Cáp USB-A tiêu chuẩn đến Micro-USB để kết nối và mô phỏng bàn phím, chuột và ổ usb từ pi-kvm

Không có sơ đồ mạch nào có sẵn. Sử dụng hình ảnh và sơ đồ pinout để hàn mọi thứ lại với nhau. Bạn nên biết mình đang làm gì, nếu không, khuyến nghị mua một HAT pikvm hoàn chỉnh.

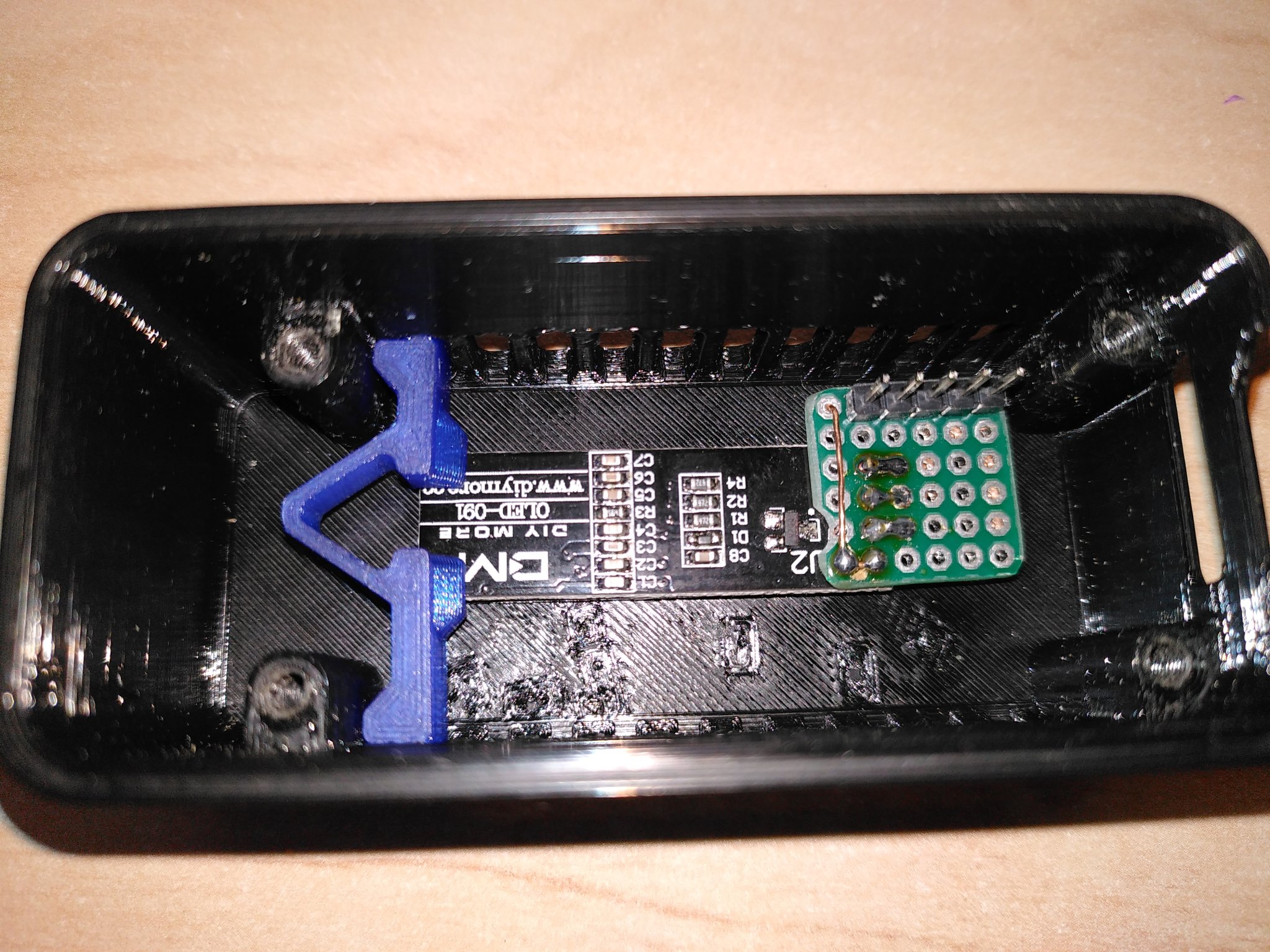

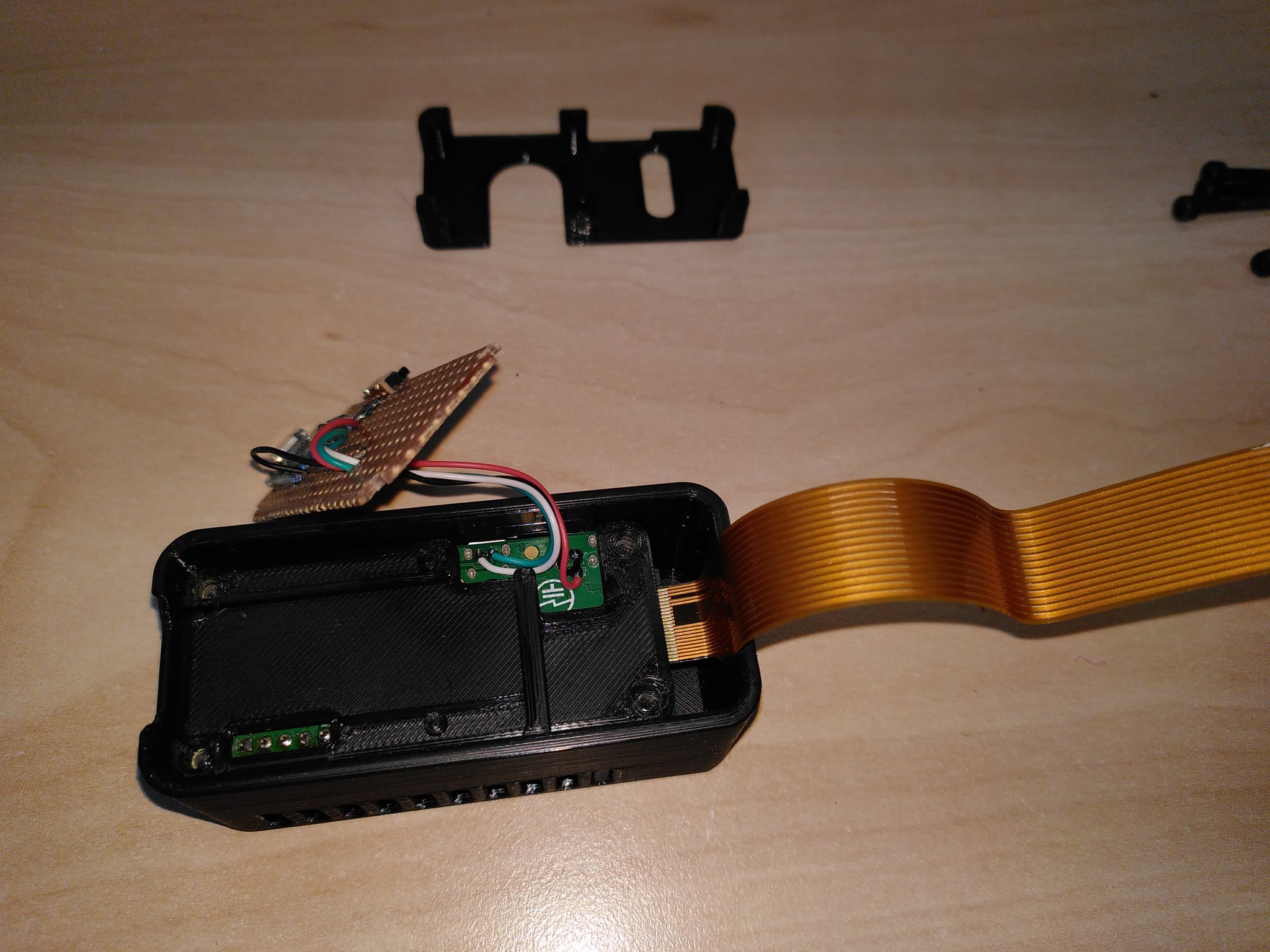

Phần đầu tiên của việc lắp ráp hơi khó khăn. Đặt giá đỡ màn hình ở hướng đúng và trượt màn hình vào vị trí (xem hình). Sau đó, chèn pi vào một góc để đưa các cổng usb vào vị trí và xoay nó theo chiều ngang và gắn nó vào màn hình. Có thể sử dụng băng dính hai mặt để giữ màn hình ở vị trí. Kiểm tra kỹ xem màn hình đã được gắn vào các chân đúng trên đầu nối chưa. Khi Pi đã ở vị trí, phần còn lại của việc lắp ráp sẽ rất dễ dàng. Sau khi lắp ráp xong, sử dụng kẹp hoặc tua vít nhỏ để nâng màn hình khỏi pinheader cho đến khi nó bằng phẳng với vỏ.
