Giá đỡ mô-đun EVA3 EBB42 cho Orbiter 2.0 và VZHextrudort-Low
Núi tương thích EVA 3 của bộ công cụ BigTreetech EBB42 với Orbiter 2.0 và VZ-Hextrudort-Low
1.6K
Lượt Xem
22
Lượt Thích
159
Lượt Tải
Cập Nhật Nov 20, 2025
Mô tả
Nội dung được dịch bằng AI

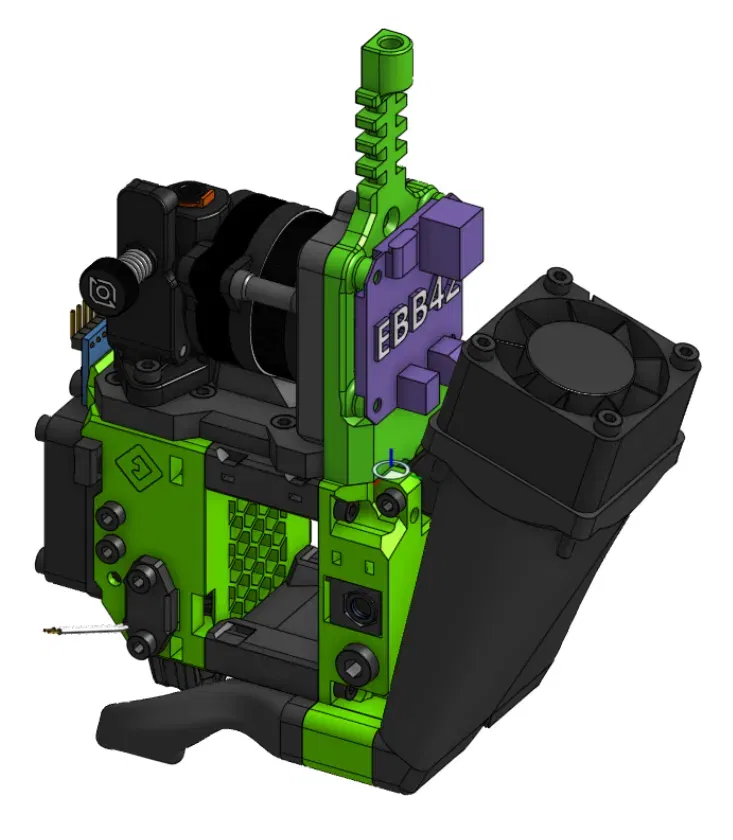

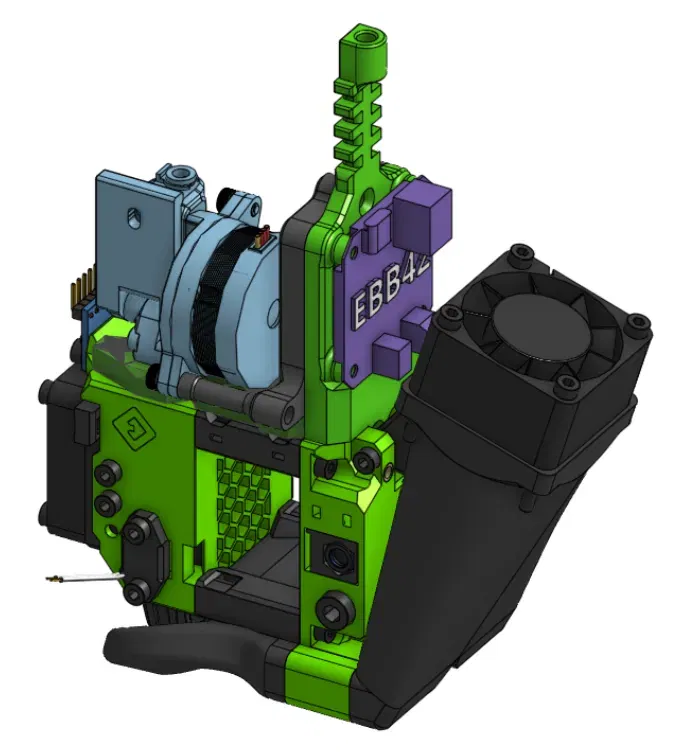

Giá đỡ mô-đun có thể được sử dụng mà không cần gắn đầu đùn nếu bạn có khoảng cách 7mm hoặc hơn, hoặc gắn vào Orbiter 2.0 hoặc VZHextrudort-Low.
BOM
| Mục | Số lượng | Mô tả |
|---|---|---|
| M3 x 5 Heat Inserts | 5 hoặc 6 | |
| M3 x 6 Counter Sunk | 1 | Tấm trước đến tấm sau |
| M3 x 12 | 4 | EBB qua tấm trước đến tấm sau |
| M3 x 6 | 3 | Tấm trước đến EVA |
| M3 x 12 | 1 | Tấm sau đến tấm lái EVA |
Orbiter 2.0
| Mục | Số lượng | Mô tả |
|---|---|---|
| M3 x ~35 | 1 | Gắn tay. Có thể cần cắt ngắn vít dài đến độ dài cần thiết |
VZHextrudort-Low
| Mục | Số lượng | Mô tả |
|---|---|---|
| M3 x 30 | 1 | Gắn tay. Có thể cần cắt ngắn vít dài đến độ dài cần thiết |
Lắp ráp
- Chèn các đầu đun nhiệt vào phần lưng đã in của bạn
- Gắn phần lưng vào phần trước bằng một vít đếm ngược đơn ở gần phía trên
- Gắn bảng EBB vào phần lưng đi qua phần trước bằng cách sử dụng lỗ gắn EBB
- Gắn cụm vào EVA 3 qua 3 vít trên tấm trước
- Gắn cụm vào EVA 3 qua 1 vít qua tấm lái
- Nếu gắn vào đầu đùn, hãy thay đổi vít M3 của đầu đùn bằng một cái dài hơn gắn vào phần lưng của cụm qua “cánh tay”
In ấn

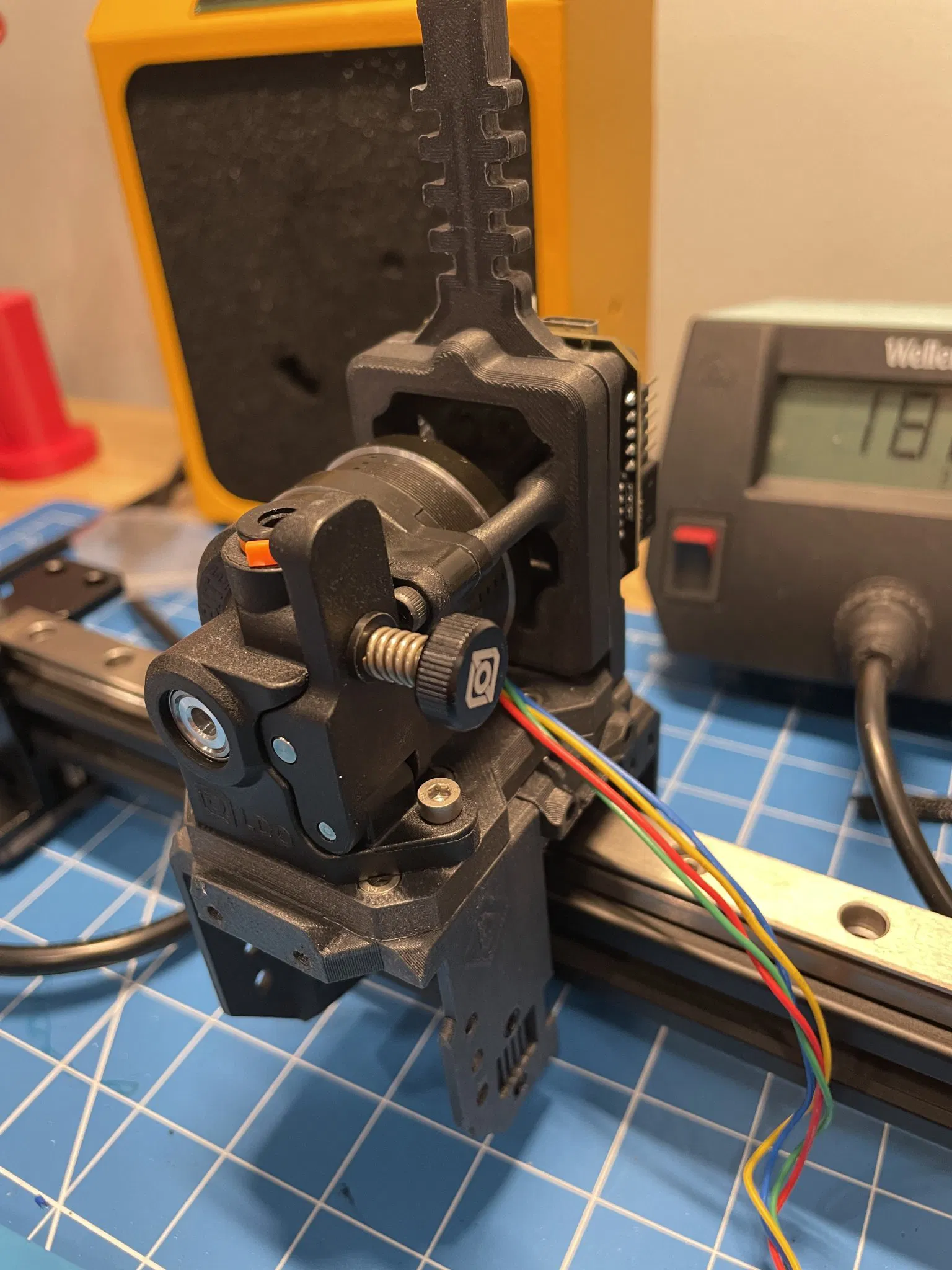

3-4 đường viền, 20%+ độ đầy. ASA, ABS, hoặc PC (ASA-CF như trong hình).
