Giá đỡ treo tường cho màn hình Acer S220

Họ nói rằng nhu cầu là mẹ của tất cả các phát minh.

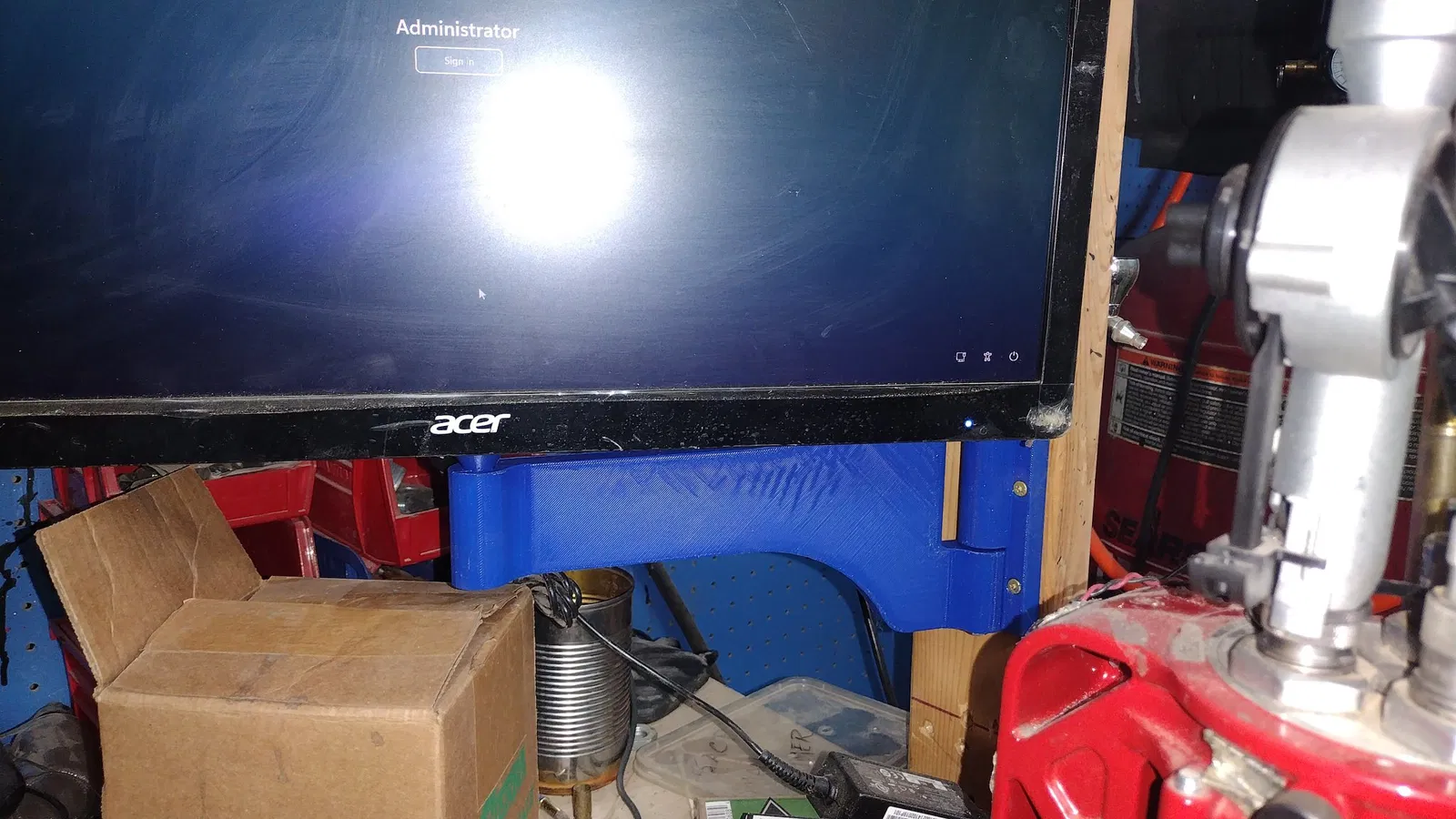

Tôi cần một giá đỡ xoay cho màn hình trên bàn nạp đạn của mình.
Tôi đã nghĩ ra thiết kế này để phù hợp với nhu cầu của mình.
Nó có hai giá đỡ màn hình khác nhau.
Tệp có tên monitor_mount_HR.stl nâng chiều cao của màn hình để cho phép nó xoay 360 độ, trên cánh tay xoay. Tệp monitor_mount.stl sẽ tiếp xúc với cánh tay xoay không cho phép màn hình quay hoàn toàn.
Các lỗ trên giá đỡ màn hình là M3 và chúng cách nhau 1.125 inch giữa các tâm. Đây là khoảng cách trên màn hình ACER S220 mà tôi đang sử dụng nhưng các màn hình khác có thể tương thích. Nếu những lỗ này tương thích với màn hình của bạn, có một mặt trống trên giá đỡ màn hình mà bạn có thể tạo lỗ riêng của mình.

Tệp swing_mount.stl được cố định vào tường bằng vít #6. Tôi đã sử dụng vít sheetrock dài 1.25 inch #6.

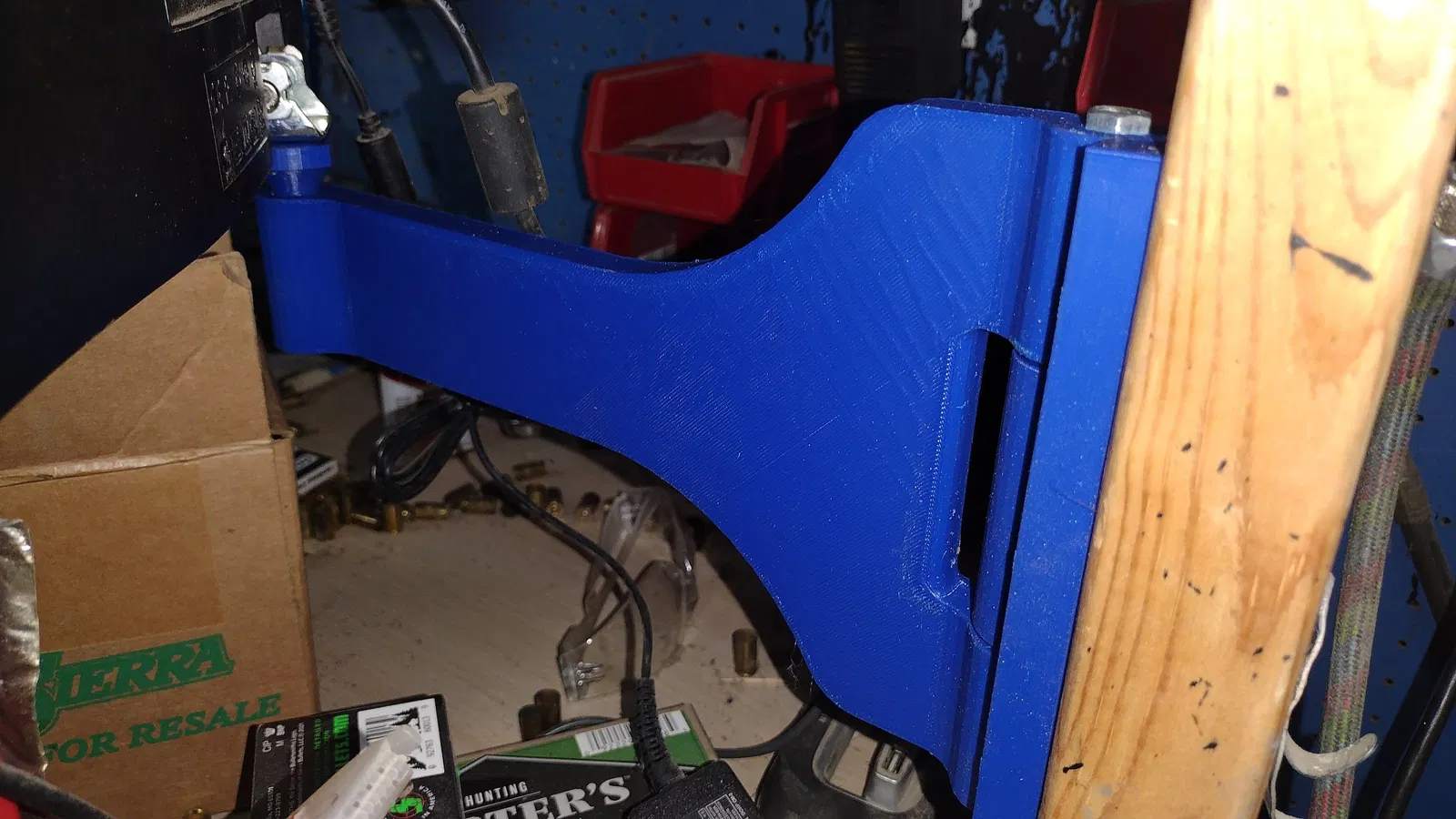

Tệp swing_arm.stl được gắn vào tệp swing_mount.stl bằng hai bu lông hex dài ¼-20 x 2.5 inch. Những bu lông này được ren trực tiếp vào tệp swing_mount.stl. Nếu bạn không thích ý tưởng ren vào nhựa, một đoạn 1/4 inch của thanh ren và một số đai ốc có thể được sử dụng thay cho các bu lông ¼-20.

In bằng cài đặt PLA tiêu chuẩn của tôi với 25% độ đặc và hỗ trợ chỉ từ giường.

Tất cả các bộ phận đều được đặt với bề mặt phẳng của chúng trên giường nên chỉ cần một lượng hỗ trợ nhỏ khi in các điểm bản lề.
