Tổ chức bộ socket 3/8" Drive Imperial theo kiểu Gridfinity

Những bộ socket 3/8" này tôi có và tôi đã tạo ra các phiên bản cho các biến thể phổ biến khác dựa trên kích thước có sẵn. Hy vọng rằng chúng sẽ hoạt động cho bạn nếu bạn có một bộ phù hợp với một trong các tổ hợp bên dưới.

• Bộ 8 cái 1: 1/4 , 5/16, 3/8 , 7/16, 1/2 , 9/16, 5/8 , 3/4

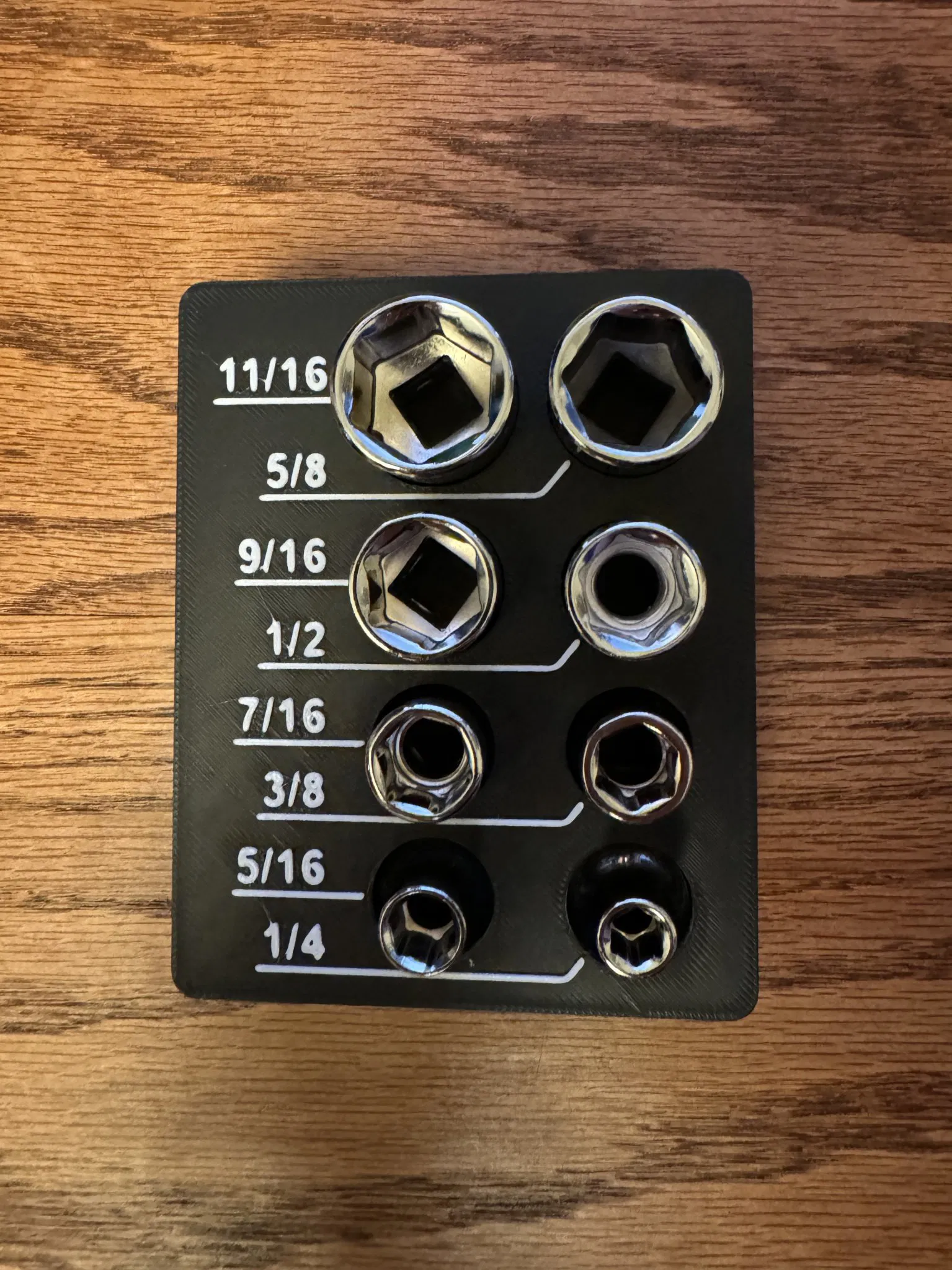

• Bộ 8 cái 2: 1/4 , 5/16, 3/8 , 7/16, 1/2 , 9/16, 5/8 , 11/16
• Bộ 9 cái 1: 3/8 , 7/16, 1/2 , 9/16, 5/8 , 11/16, 3/4 , 13/16, 7/8
• Bộ 9 cái 2: 1/4 , 5/16, 3/8 , 7/16, 1/2 , 9/16, 5/8 , 11/16, 13/16
• Bộ 10 cái 1: 7/16, 1/2 , 9/16, 5/8 , 11/16, 3/4 , 13/16, 7/8 , 15/16, 1
• Bộ 10 cái 2: 1/4 , 5/16, 11/32, 3/8 , 7/16, 1/2 , 9/16, 5/8 , 11/16, 3/4
• Bộ 10 cái 3: 1/4 , 5/16, 3/8 , 7/16, 1/2 , 9/16, 5/8 , 11/16, 3/4 , 7/8
• Bộ 14 cái: 1/4 , 5/16, 11/32, 3/8 , 7/16, 1/2 , 9/16, 5/8 , 11/16, 3/4 , 13/16, 7/8 , 15/16, 1"

Lưu ý rằng socket thông thường và socket tác động có kích thước khác nhau; nếu bạn đang tìm kiếm socket tác động, tôi đã đăng một mô hình riêng cho những cái đó.

Kiểm tra kích thước lỗ bằng cách đo kích thước lỗ hoặc di chuyển các khối một phần qua mặt xây dựng (để lớp đầu tiên có lỗ trong đó) và in chỉ một vài lớp.

Nếu những cái này không hoạt động cho bạn, bạn có thể tạo ra thứ gì đó có kích thước tương tự cho các bộ cụ thể của bạn với các tệp tham số tại đây

Đáy là các ô gridfinty 21mm tương thích với lưới tiêu chuẩn 42mm.
