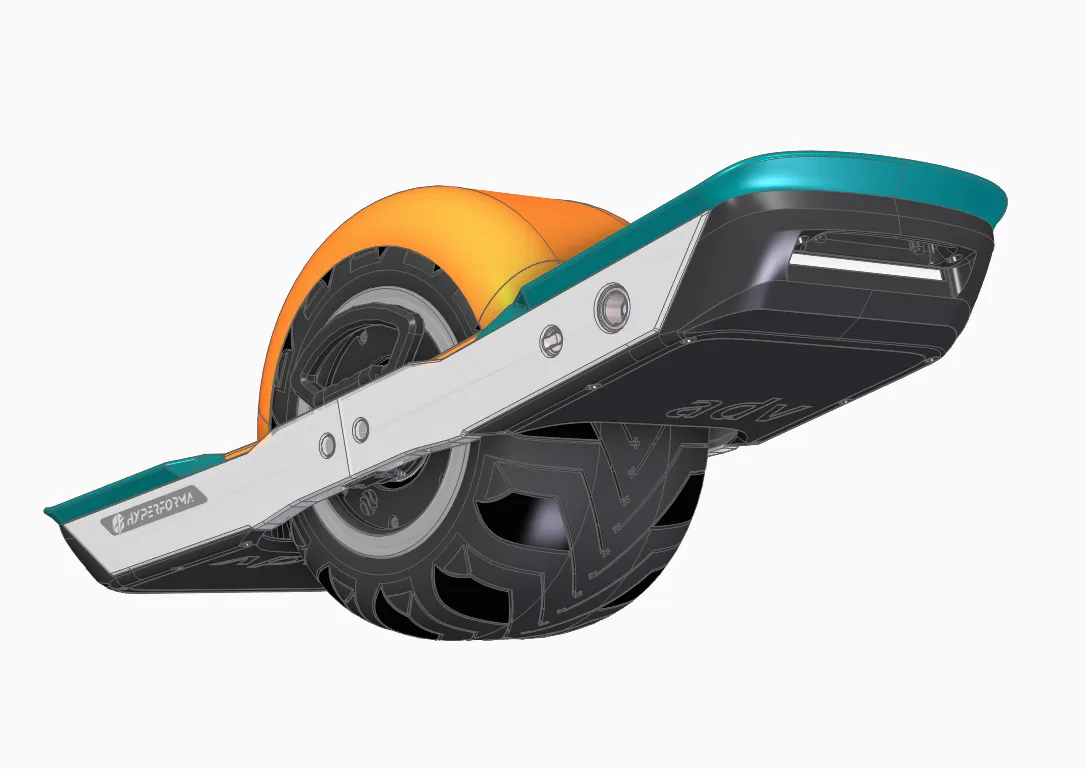

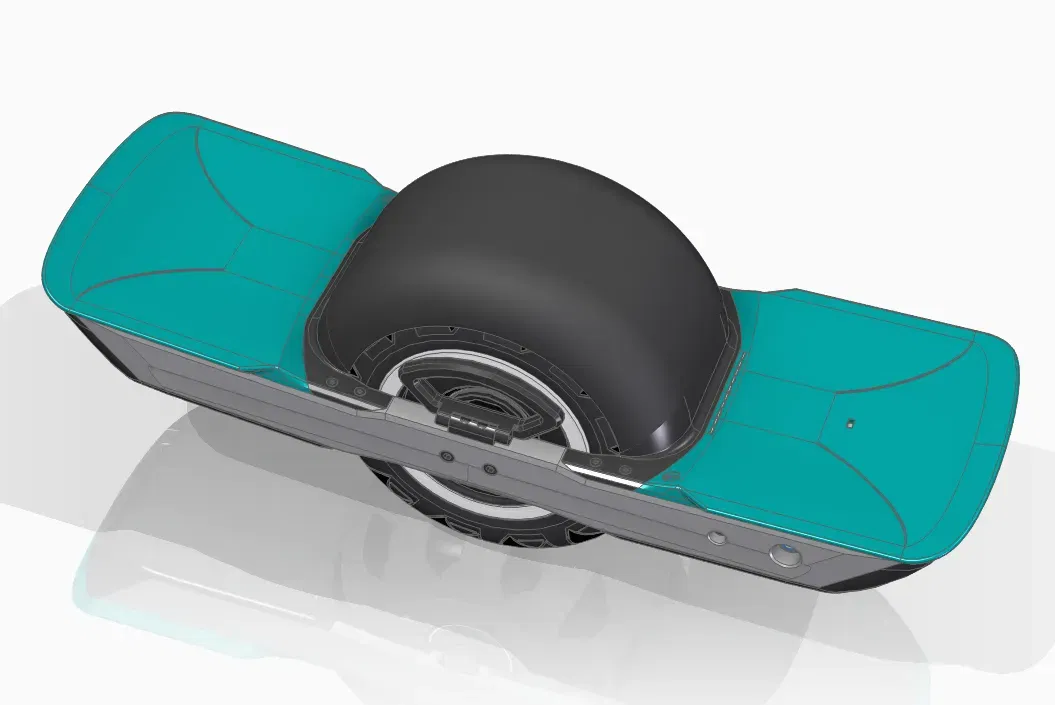

Bàn đạp in 3D cho Floatwheel ADV-ADVPro (Phiên bản gốc & Rộng)

Các bộ phận này được thiết kế trực tiếp trên mô hình CAD do Tony từ Floatwheel cung cấp.

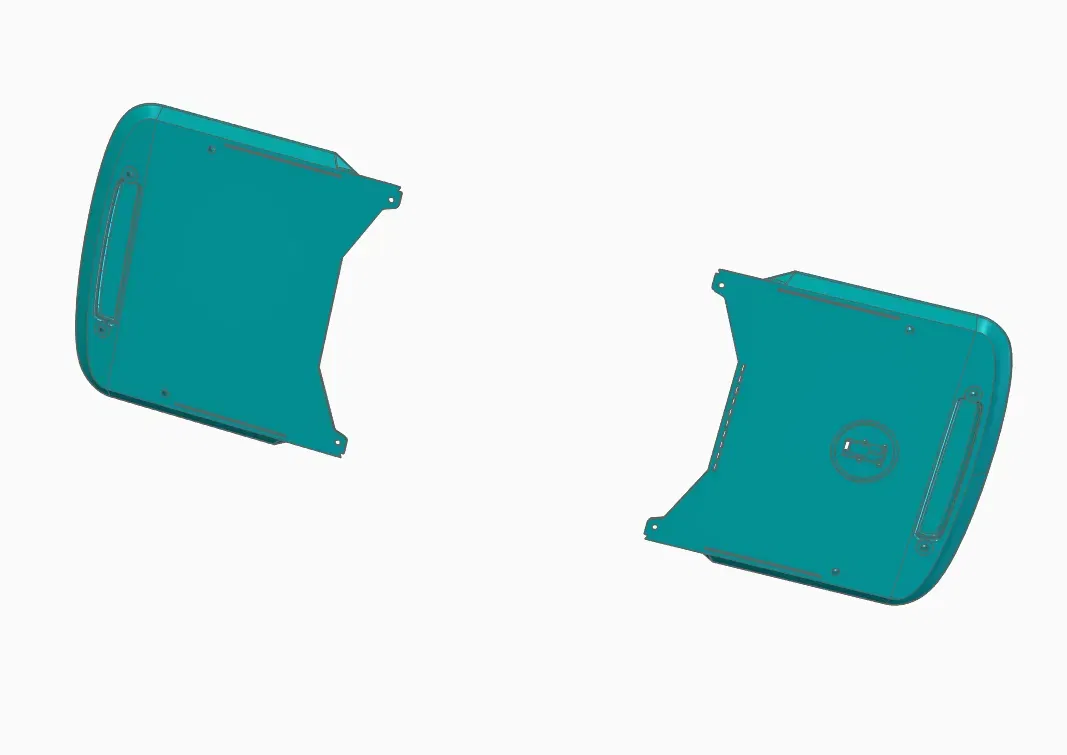

Các bộ phận này là phiên bản in 3D của các miếng đệm chân cho bất kỳ ai muốn sao chép chúng, cả trong phiên bản gốc hoặc trong phiên bản rộng.

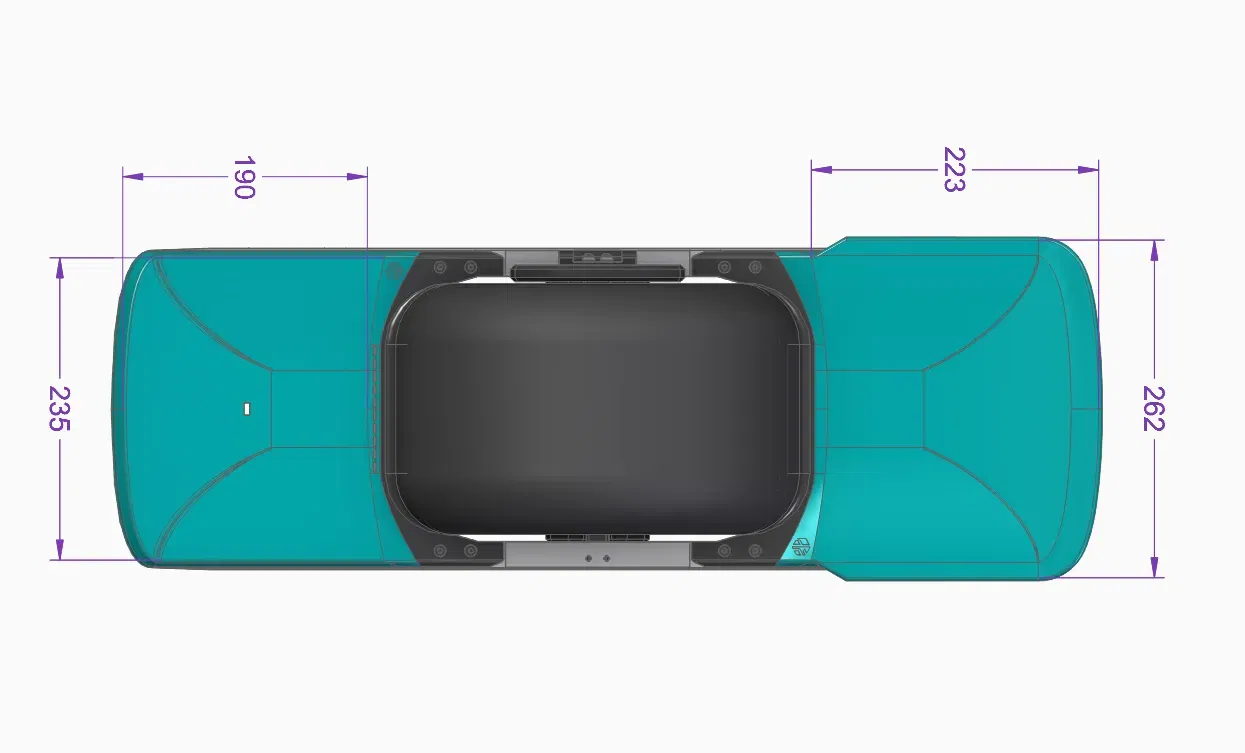

Rõ ràng, đối với những người chọn phiên bản rộng, một miếng dán griptape tùy chỉnh có kích thước ít nhất là 230mm x 270mm sẽ cần thiết. Bạn có thể chọn ví dụ sản phẩm sau: IGNITE FOAM GRIP TAPE - BLANK 11"X12".

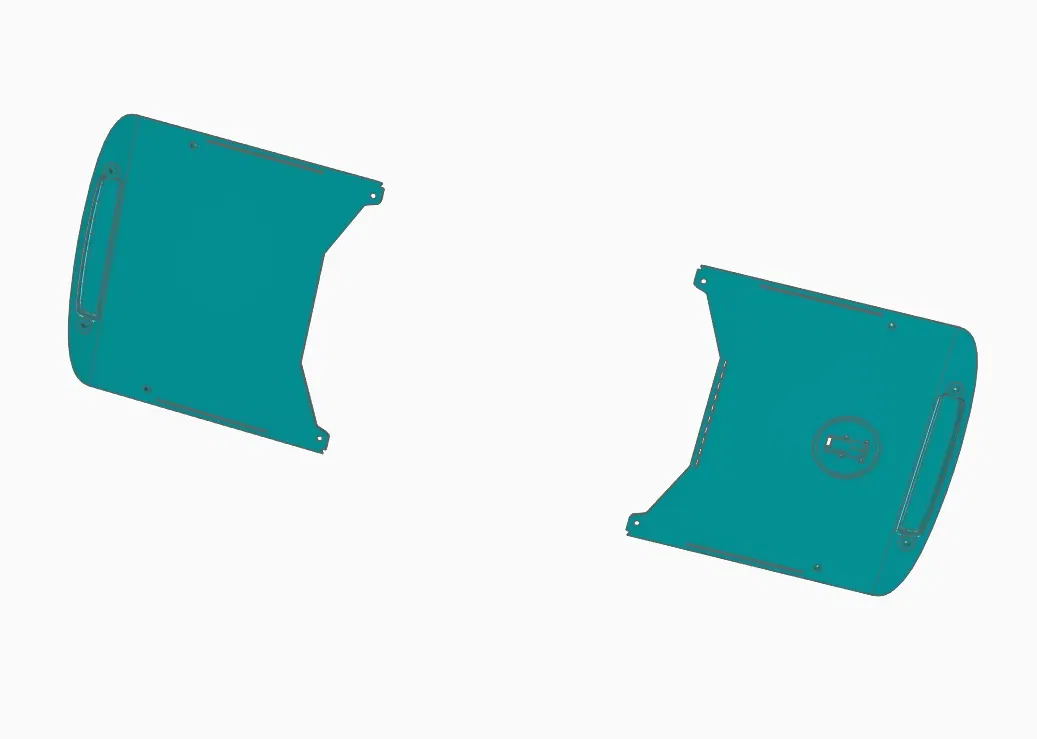

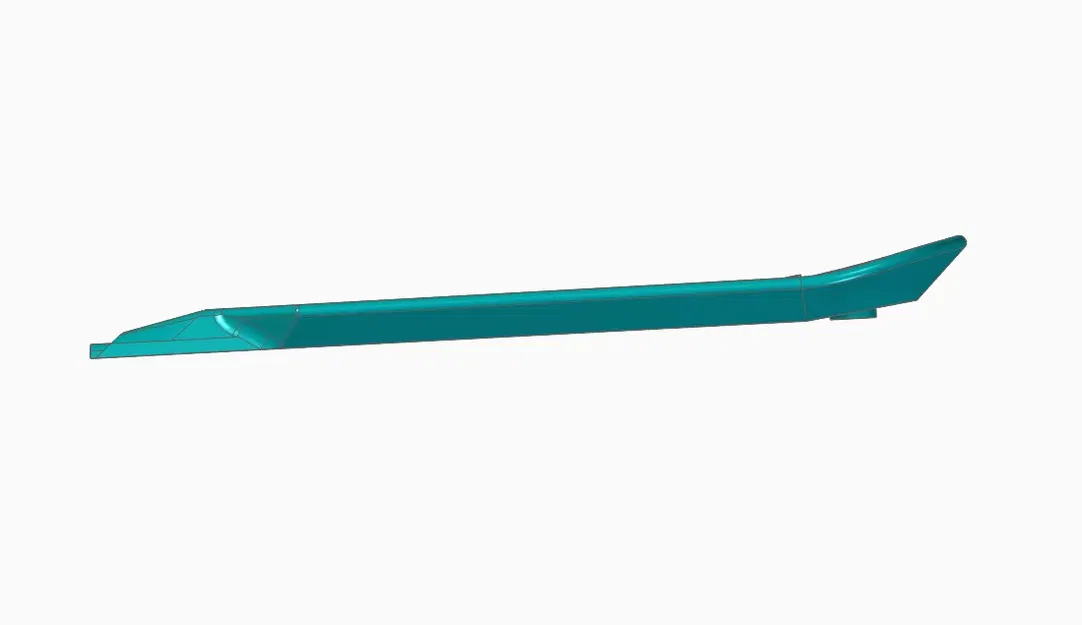

Trên các mô hình này, tất cả các gân cần thiết để ép nhựa đã được loại bỏ để có một bề mặt dưới sạch sẽ. Tuy nhiên, cần có giá đỡ vì các miếng đệm gốc có bề mặt dốc lên và một túi cho tay cầm. Hơn nữa, các tính năng để chứa PCB cảm biến là cần thiết.

Về các ren, các lỗ được kích thước để chứa các chèn ren cho nhựa sau:

M5x10 (lỗ 6.4mm)
M2.5x5 (lỗ 4mm)

Đề xuất sử dụng các chèn ren loại dài để ngăn chúng bị rách.

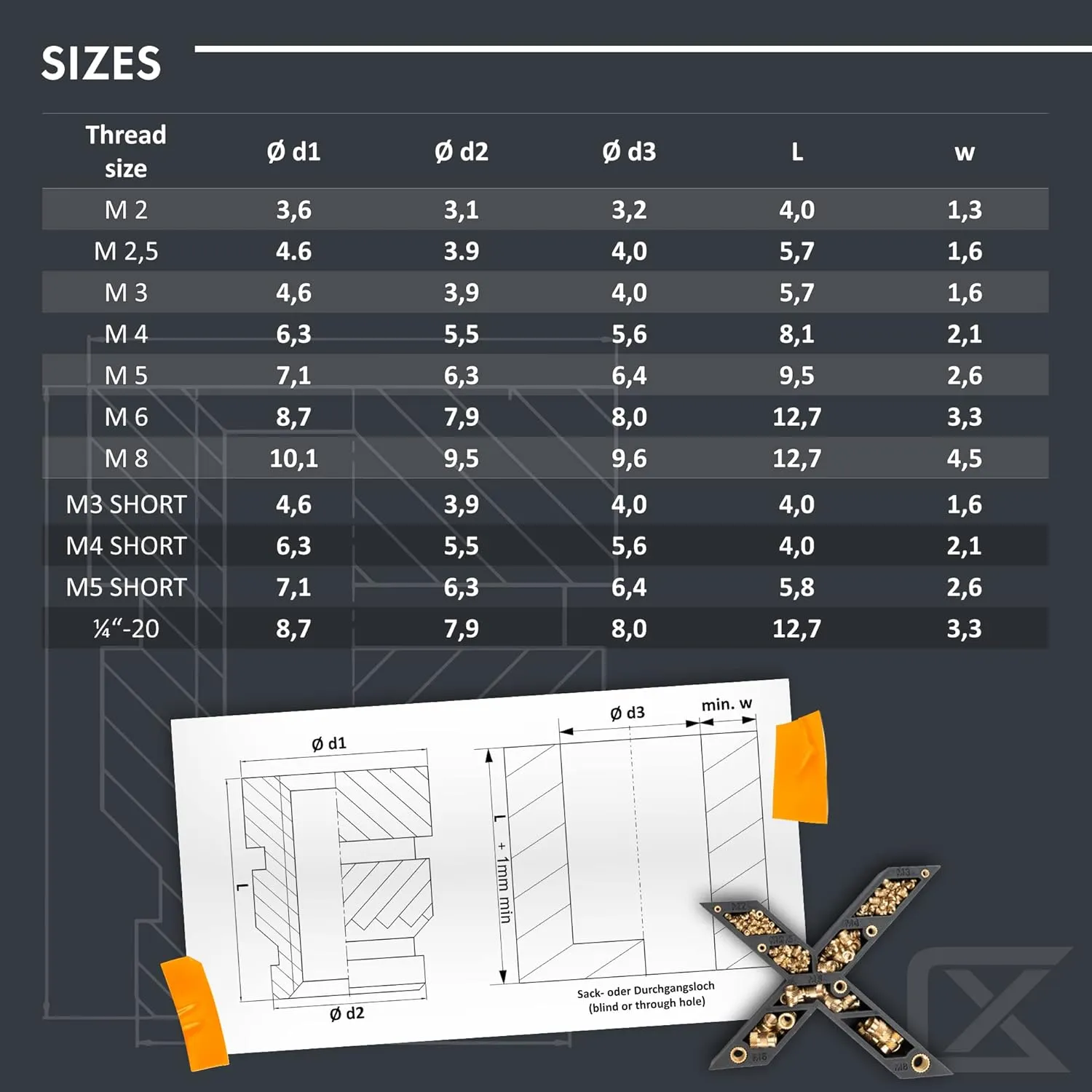

Tôi đính kèm kích thước của các chèn ren Ruthex trong các bức ảnh.

Các bộ phận này chưa được thử nghiệm, vì vậy nếu bạn đề xuất bất kỳ thay đổi nào, hãy viết nó trong phần bình luận, chúng tôi có thể sửa chữa.

Các vật liệu được khuyến nghị là PLA+ hoặc PETG.

Một phiên bản linh hoạt đang được phát triển để có được hiệu ứng đệm, tuy nhiên cần đặc biệt chú ý gần các chèn, vì chúng có thể dễ dàng bị rách từ vật liệu linh hoạt.

Chúc bạn vui vẻ!

Cập nhật 23/10/2023: Đã thêm một phiên bản Kích thước Trung bình cho máy in 3D 260x260.
