Công cụ kiểm tra kích thước cho robot FIRST Tech Challenge

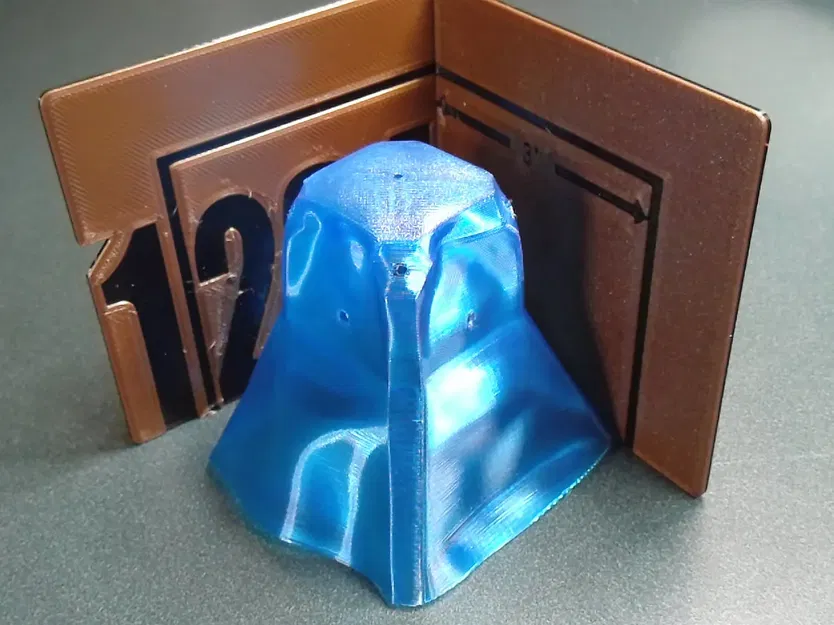

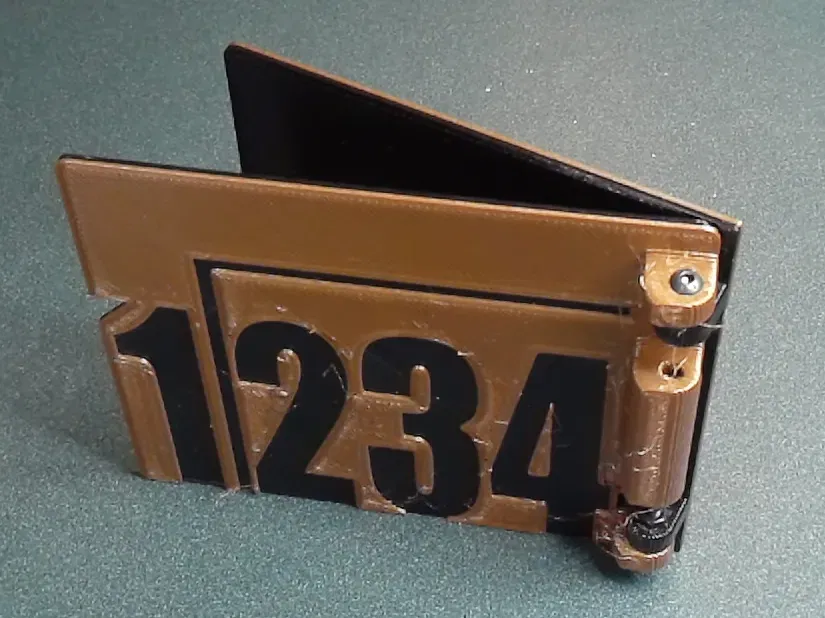

Đây là một công cụ kích thước đơn giản để xác minh tính hợp pháp kích thước của các yếu tố trò chơi do đội cung cấp trong quá trình Kiểm tra Robot trong FIRST Tech Challenge. Các cạnh ngoài của công cụ xác định một không gian hình lập phương 4 inch mà trong đó yếu tố trò chơi của đội phải vừa vặn. Cũng có các dấu hiệu xác định một không gian hình lập phương 3 inch mà yếu tố trò chơi phải vượt qua theo mỗi hướng để hợp pháp. Cũng có các chữ số 2. 5 inch và một mũi tên trên mặt trái để kiểm tra rằng yêu cầu chiều cao tối thiểu cho các chữ số của đội được đáp ứng. Công cụ này gập phẳng để dễ dàng lưu trữ và giảm khả năng bị hỏng trong quá trình vận chuyển. Video của công cụ khi hoạt động:

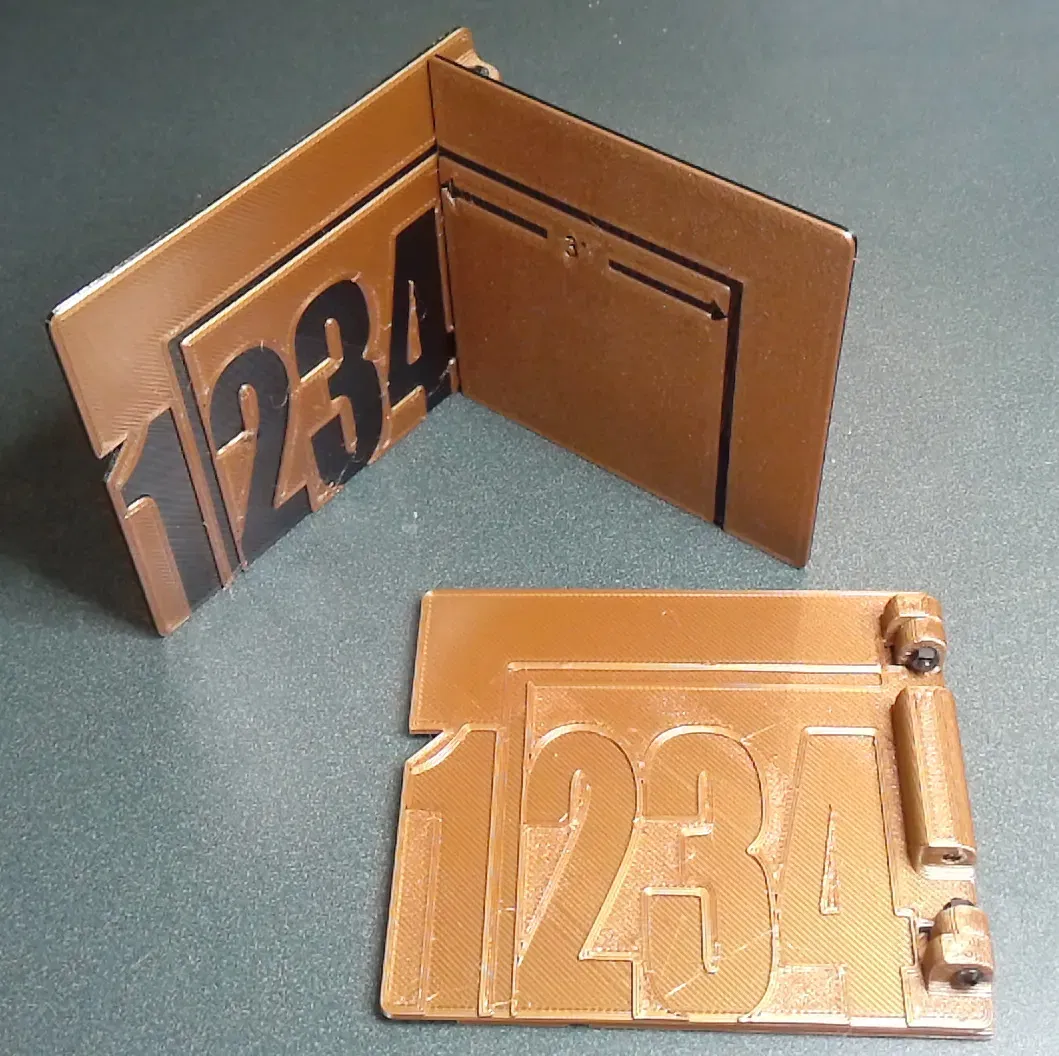

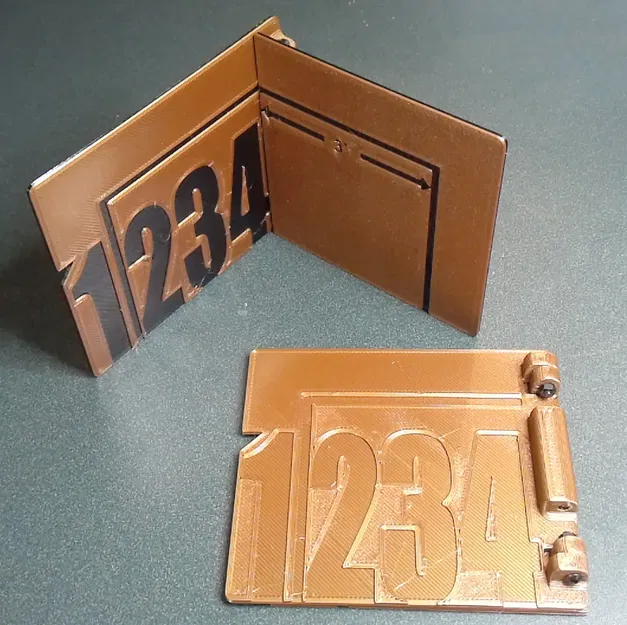

Được in bằng PETG, 100% độ đầy, và chiều cao lớp 0. 4mm với vòi phun 0. 6mm. Hầu hết bất kỳ vật liệu, chiều cao lớp và vòi phun nào cũng sẽ hoạt động tốt. Không cần hỗ trợ, nhưng có thể tốt hơn nếu đặt “Infill → Bridging Angle" là 45 độ để các cầu nối vẫn ngắn. Hai nửa có thể được kết nối bằng các vít M3x16mm và đai ốc M3. Mô hình hoạt động tốt cho việc in hai màu, chỉ cần thêm một bộ thay đổi filament tại lớp mà việc dập nổi kết thúc (xem mô hình đen+copper trong ảnh để có kết quả).
