Cơ chế nâng giá phơi đồ bằng pully và tời

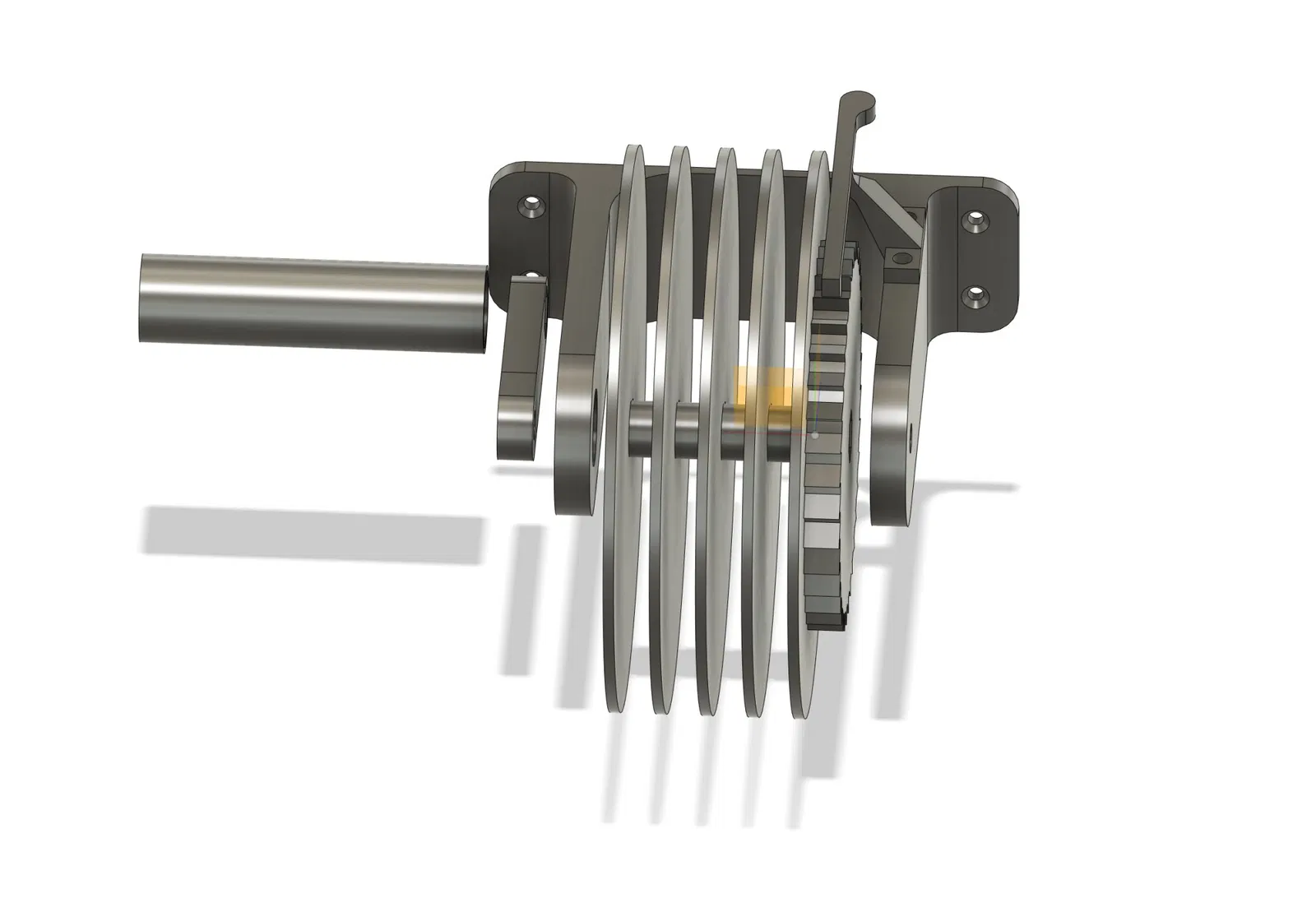

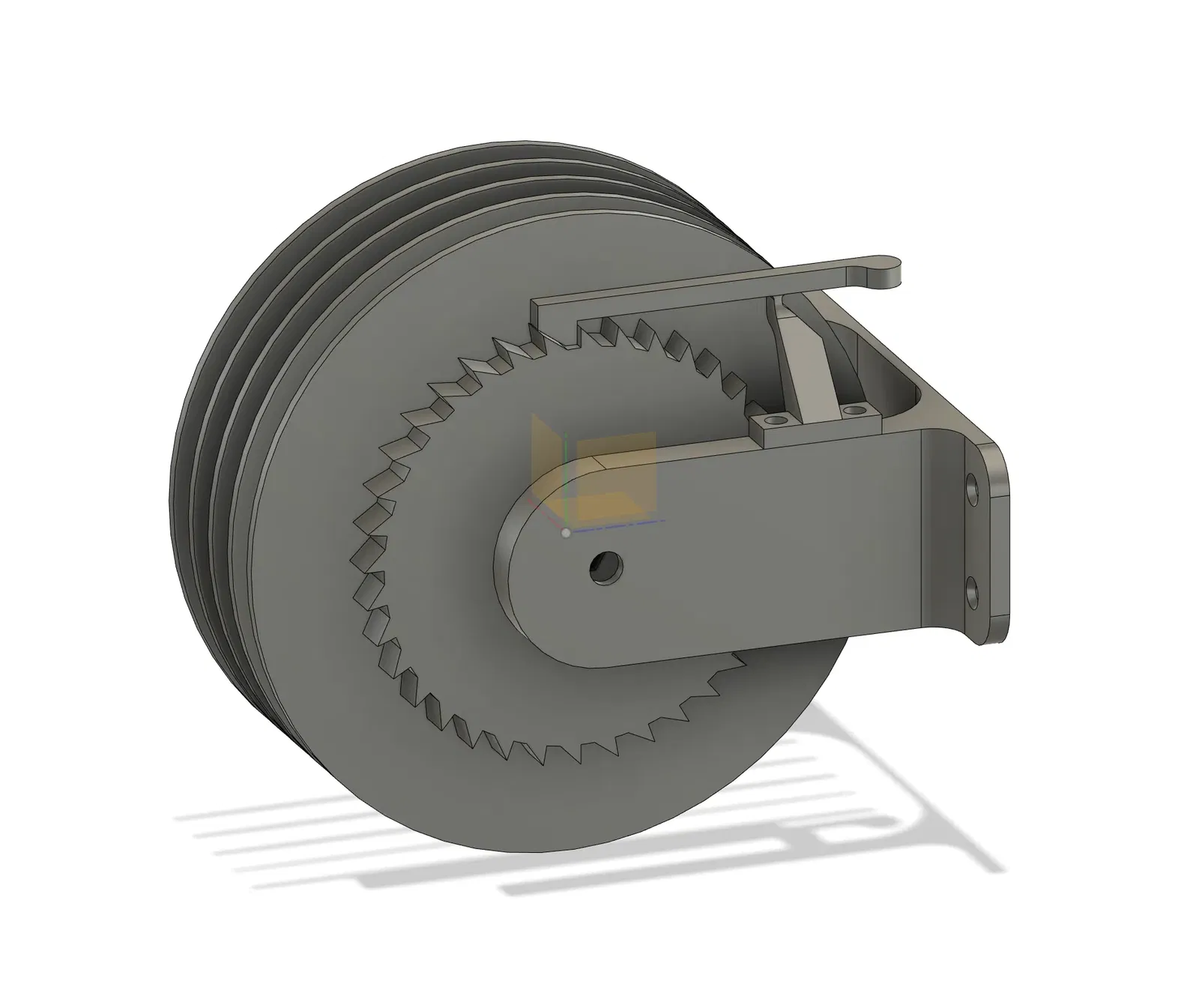

Tôi đã thiết kế các ròng rọc và một tời 4 dây để xây dựng một giá phơi có thể nâng lên để tiết kiệm không gian.

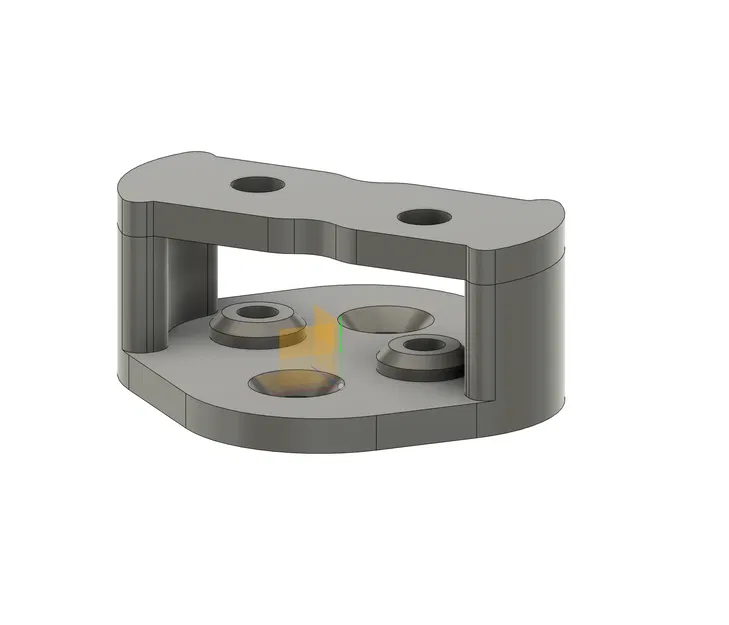

Ý tưởng là đặt dây ở 4 góc của giá phơi và đặt các ròng rọc đơn và đôi tương ứng trên trần nhà, sau đó dẫn dây cáp đến tường và xuống tời.

Tôi khuyên nên sử dụng vòng đệm Nylon cho tời và các ròng rọc giữa phần in 3D và ổ bi.

Phần trên của ròng rọc 90 độ được thiết kế để dán ở trên cùng, tôi đã tách nó ra để dễ in hơn.

Phần cứng cần thiết:

Ròng rọc: https://www.amazon.de/gp/product/B07LF9L16L/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1

Ổ bi: https://www.amazon.de/gp/product/B08QV451VG/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1

Các lỗ gắn tường được thiết kế cho vít 5mm

• (ròng rọc đôi 90 độ) M4x16 2x/Ròng rọc 2x
• (ròng rọc đơn) M4x16 1x/Ròng rọc 1x
• (ròng rọc đôi) M4x25 4x/Ròng rọc 2x
• (ròng rọc 4 lần) M4x50 allthread 1x/M4 locknuts 2x/Ròng rọc 4x
• (Tời) M8x120 allthread/M8 Nuts 7x/M8x12 1x/Ổ bi 3x
