Bộ chia hút bụi 26cm thành 4 lỗ 10cm cho xưởng

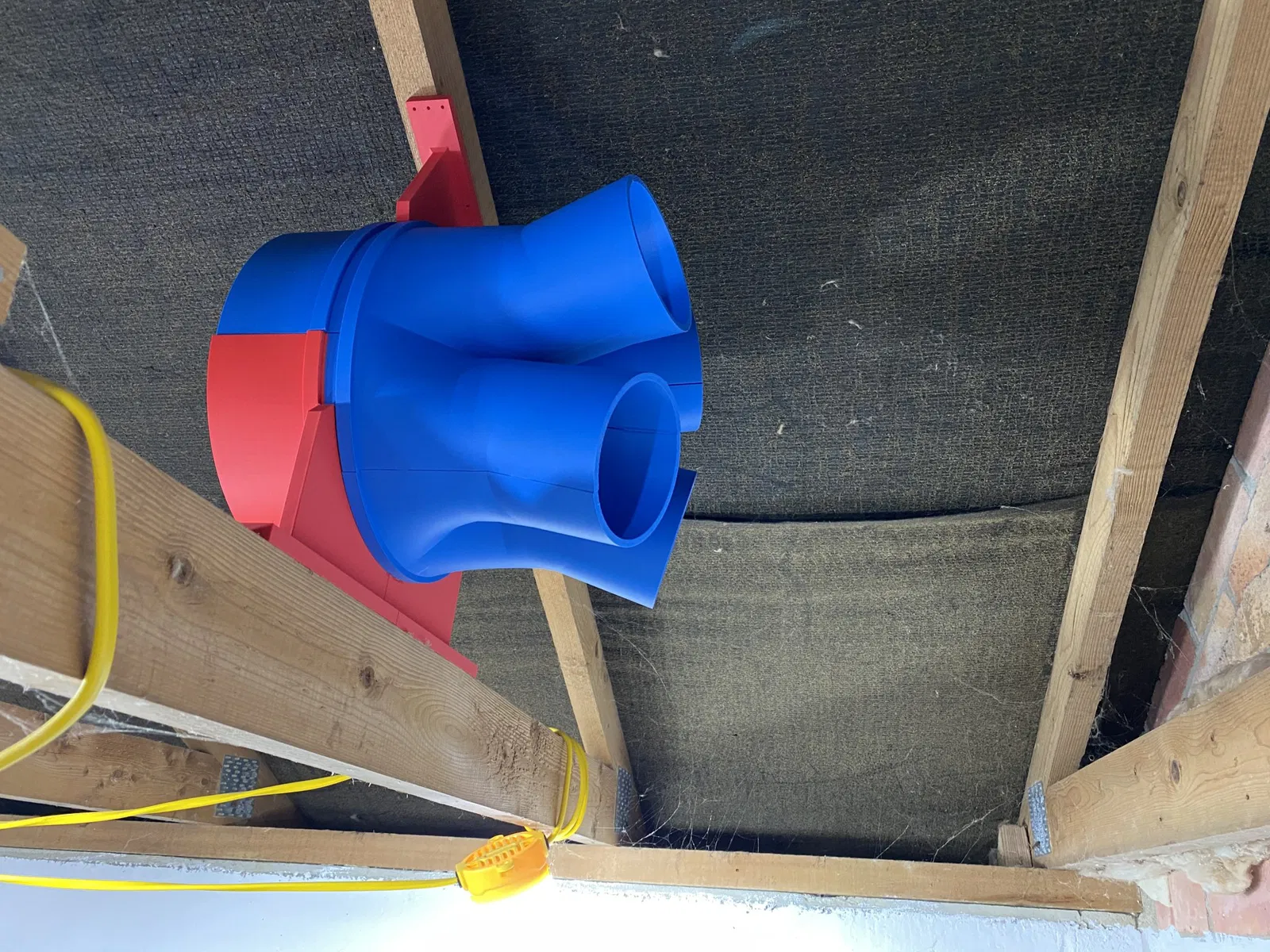

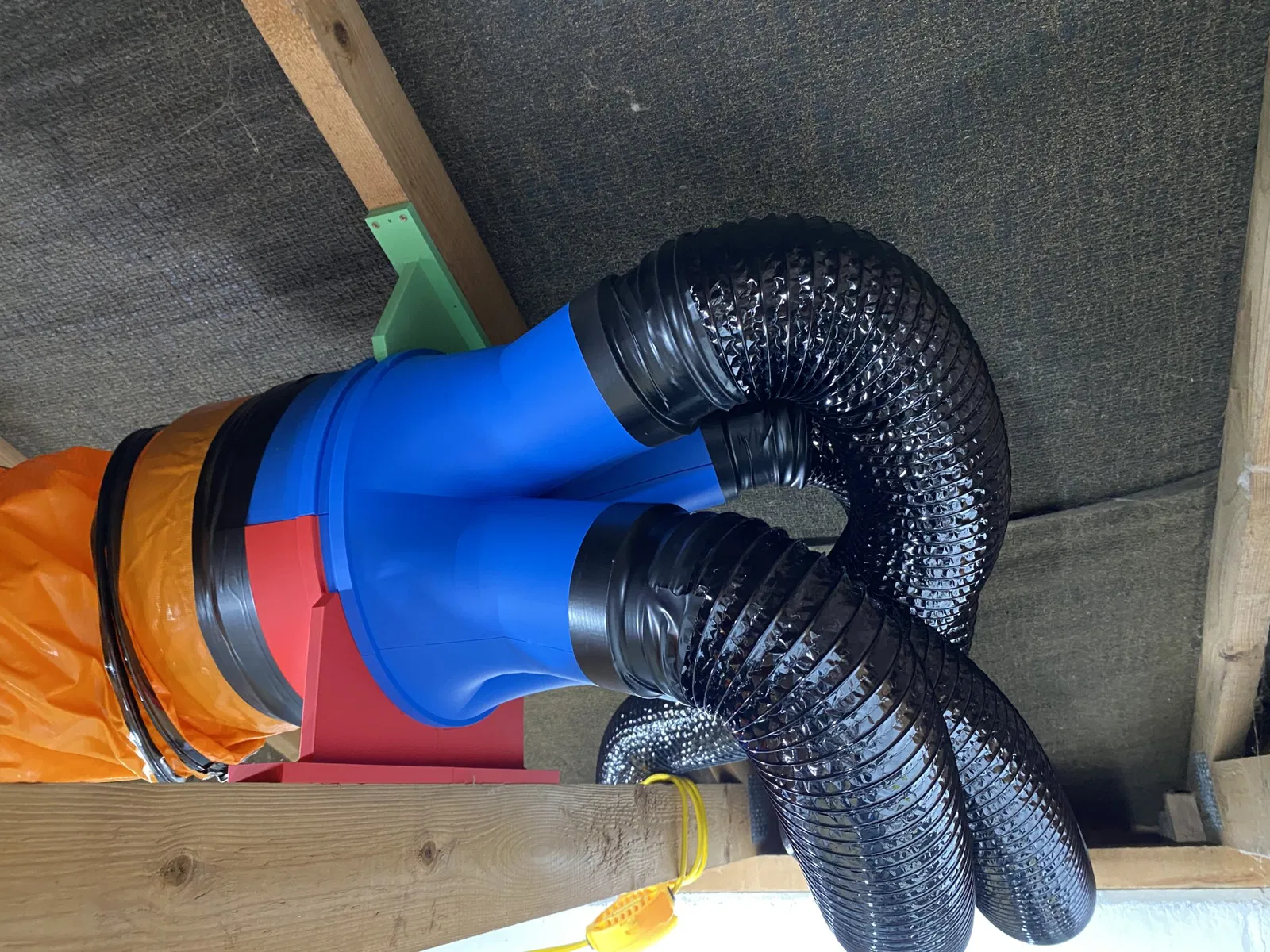

Bản đính kèm này giảm việc lấy không khí từ một lỗ 26cm xuống 4 lỗ 10cm. Nó đã cứu tôi khỏi việc phải khoan một lỗ lớn trên tường, thay vào đó tôi có thể khoan 4 lỗ nhỏ hơn trên mái và vẫn di chuyển được cùng một lượng không khí.

Đây là một vấn đề khá cụ thể nhưng có thể ai đó sẽ thấy điều này hữu ích.

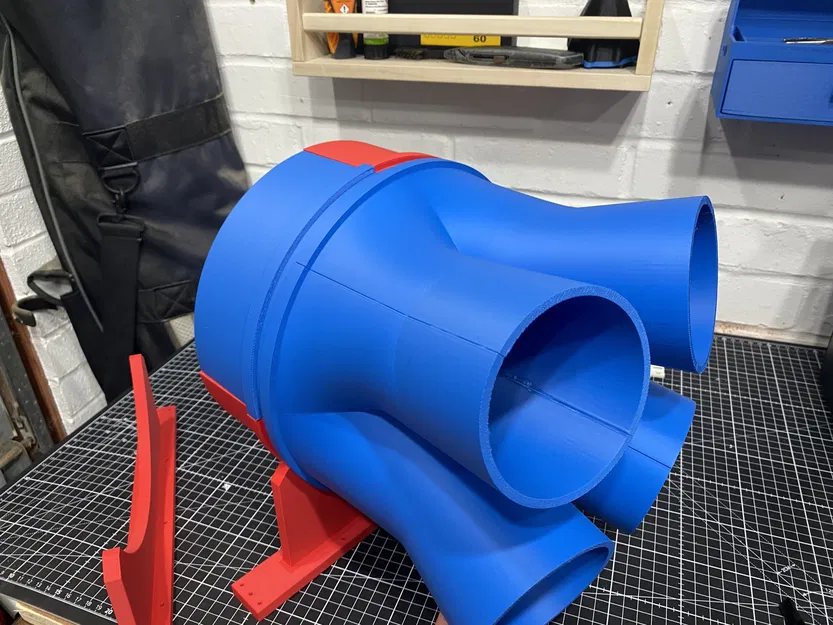

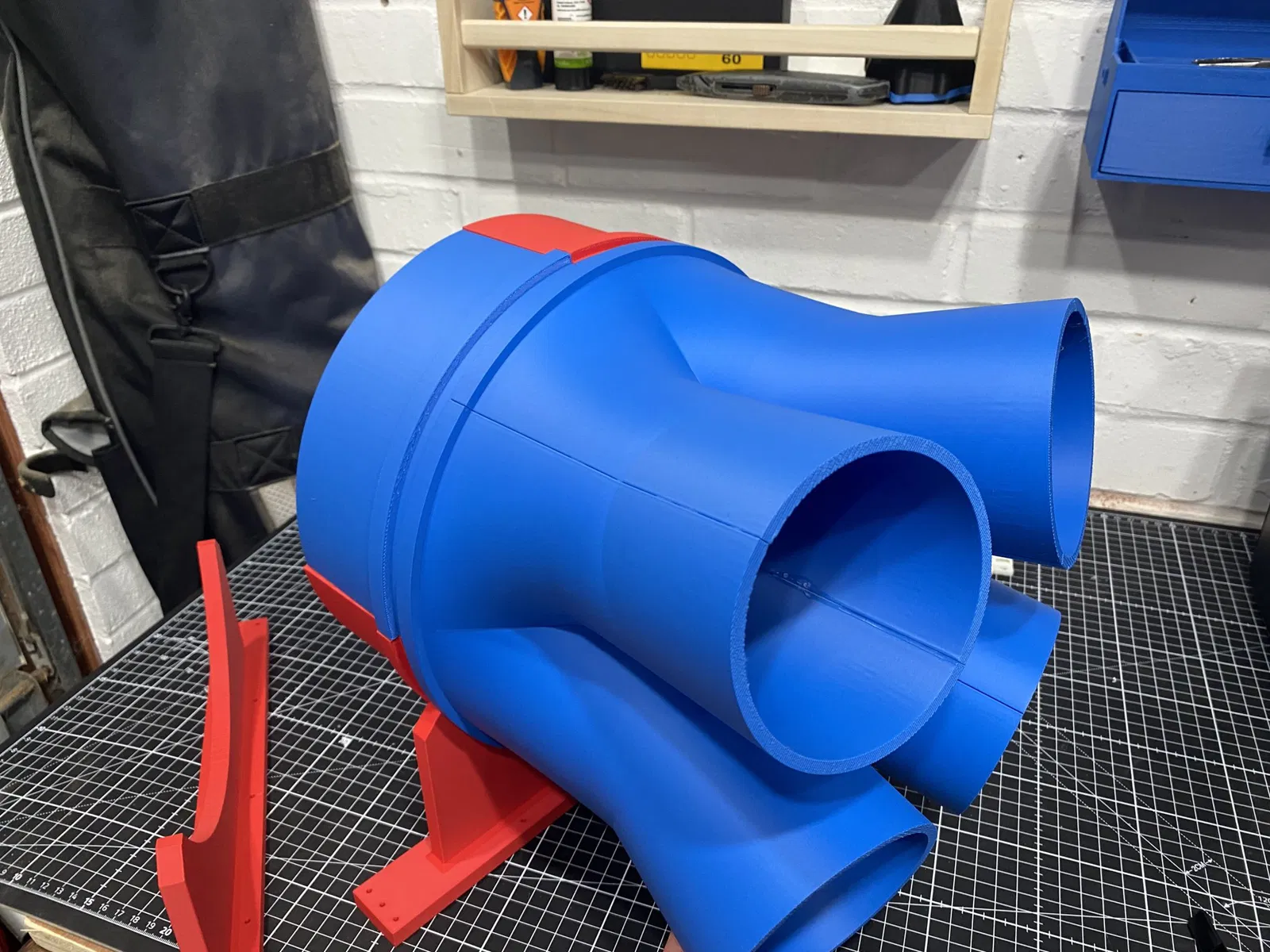

Phần này được chia ra để phù hợp với bề mặt xây dựng. Tôi đã lắp ráp bằng keo siêu dính và cũng đã cho epoxy vào các mối nối để tăng độ bền. Việc lắp ráp có thể được thấy trong tệp Plasticity (trong Zip), nó cũng khá rõ ràng nếu bạn nhìn vào các bức ảnh.

Các phần A và B cần hỗ trợ, xem ảnh.

Tôi đã in ở chế độ bản nháp PLA.
