Giá đỡ LED Strip linh hoạt cho máy in 3D RatRig VCore 3

Tác giả boinappi_456319

Lượt tải
112
Lượt thích
29
Lượt coi
1.231

File 2 30,5 KB

  • Holder_left_1765611291.3mf3MF · 15,2 KB
  • Holder_right_1765611292.3mf3MF · 15,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Cái giá này là một cách rất linh hoạt để đưa bất kỳ loại đèn LED nào vào máy in 3D của bạn hoặc bất kỳ cấu trúc nào dựa trên nhôm 3030.

Bạn có thể sử dụng cái này với bất kỳ dải LED nào với bất kỳ chiều dài nào. Để giữ cho dải LED của bạn mát, chúng tôi sẽ gắn nó vào một dải kim loại. Để quản lý cáp, chúng tôi có một đường hầm zip tie.

Cái này được thiết kế ban đầu cho một VCore 3 Enclosure của RatRig, vì vậy cách các bộ phận được thiết kế rất được lấy cảm hứng từ các bộ phận VCore gốc.

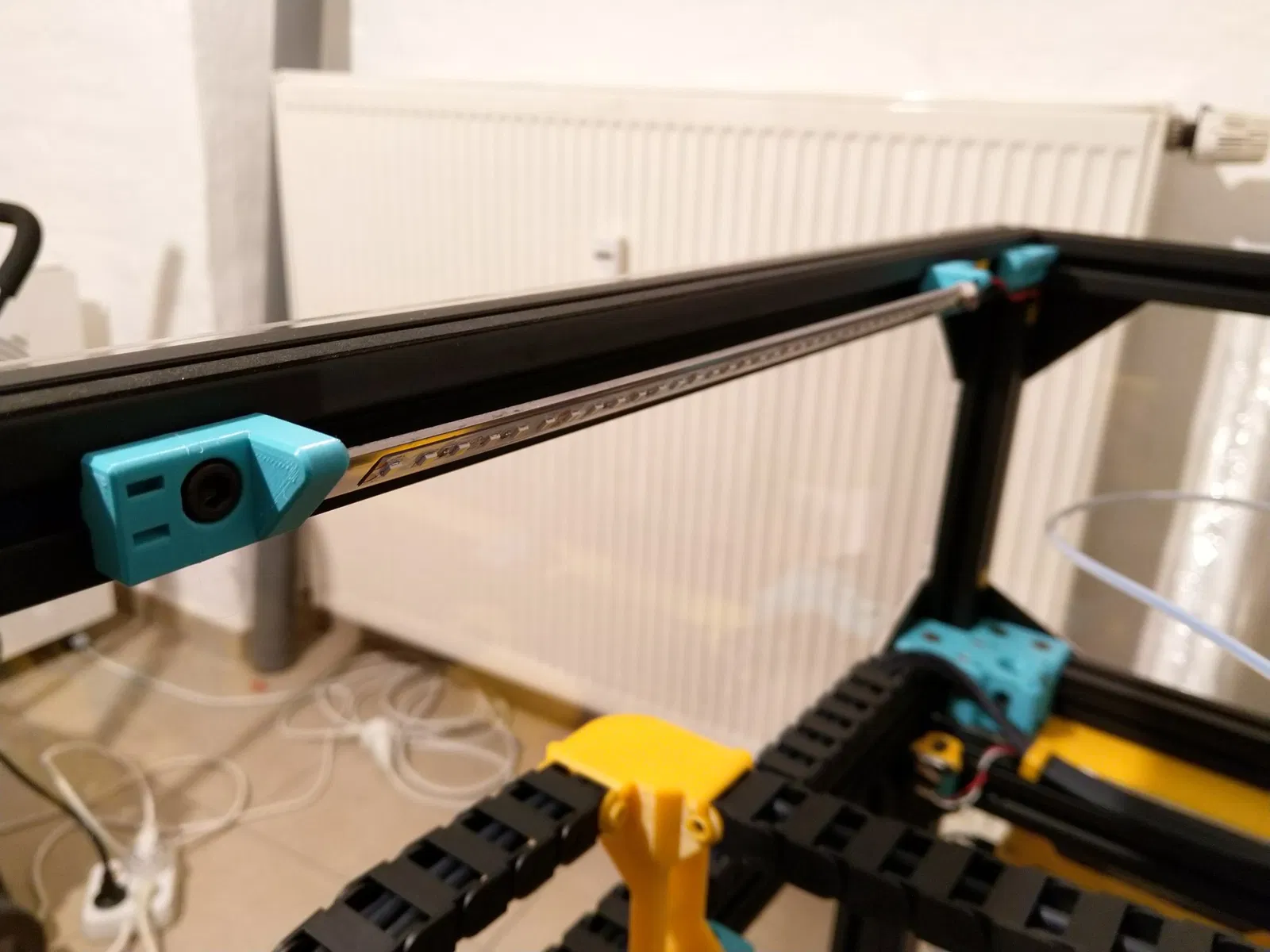

Đối với những người sử dụng VCore 3 Enclosure: Giá đỡ này có thể được sử dụng trên các dải nhôm ở trên cùng và giữ cho nắp hoạt động.

Những gì bạn in:

Đối với mỗi dải, in hai giá đỡ (trái và phải).

Đối với việc sử dụng máy in 3D kín, tôi khuyên bạn nên dùng ABS, 3 lớp viền, 15% độ đặc.

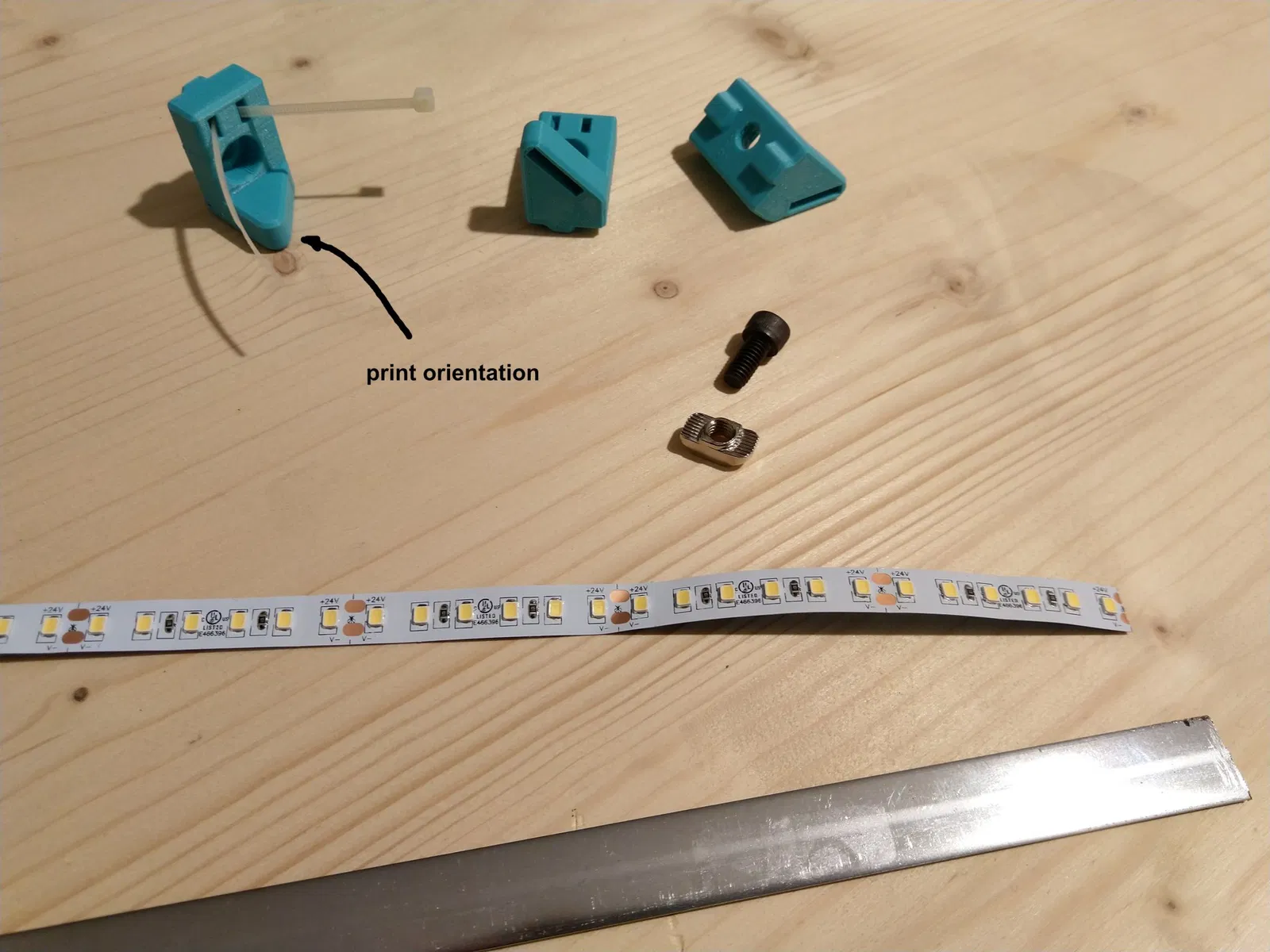

Những gì bạn cần:

  • Dải LED (tự dính) (chiều rộng tối đa: 15mm)
  • Dải kim loại 15mm x 2mm
  • Đối với mỗi giá đỡ: ốc đầu phẳng M6 x 12mm + T-Nut M6 Drop In (3030)

Lắp ráp:

  1. Chuẩn bị dải LED của bạn (cắt, hàn…)
  2. Cắt dải kim loại của bạn ở chiều dài mong muốn của dải LED + 3cm
  3. Khử dầu trên dải kim loại của bạn (Rượu, Acetone…)
  4. Dán dải LED của bạn vào giữa dải kim loại
  5. Gắn lỏng lẻo ốc và đai ốc lên các giá đỡ
  6. Đặt giá đỡ đầu tiên lên dải nhôm và siết chặt ốc (không siết quá chặt)
  7. Đặt một đầu của dải kim loại có đèn LED vào túi của giá đỡ
  8. Đặt đầu còn lại vào giá đỡ thứ hai
  9. Đặt giá đỡ thứ hai lên dải nhôm và cẩn thận siết chặt ốc
  10. Hoàn thành việc nối dây cho dải LED của bạn
  11. Nếu bạn thích: Cho một zip tie qua đường hầm và cố định cáp của bạn để quản lý cáp đẹp mắt

Những gì bạn nhận được:

Một giá đỡ dải LED đơn giản, linh hoạt và hiệu quả trong thời gian in ngắn, giúp giữ cho đèn LED của bạn ở nhiệt độ thích hợp.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
2
Tổng dung lượng
30,5 KB
File lớn nhất
15,3 KB
