Bộ chuyển đổi máy cắt Delta 28-185 sang máy hút Dyson DC07 bằng...

Đây là để thay thế thiết kế hiện tại của tôi, Thing:4296711 tìm thấy tại

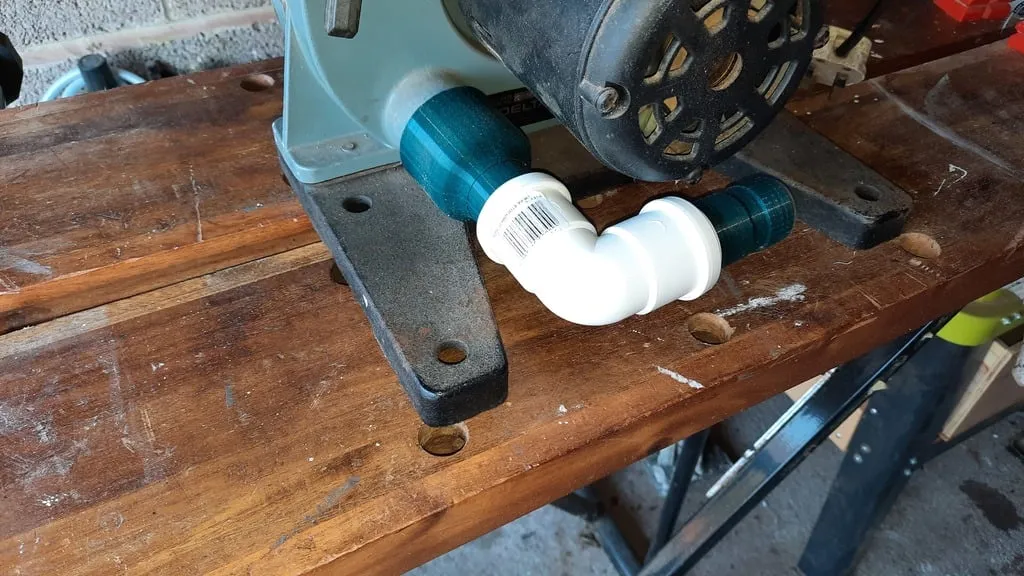

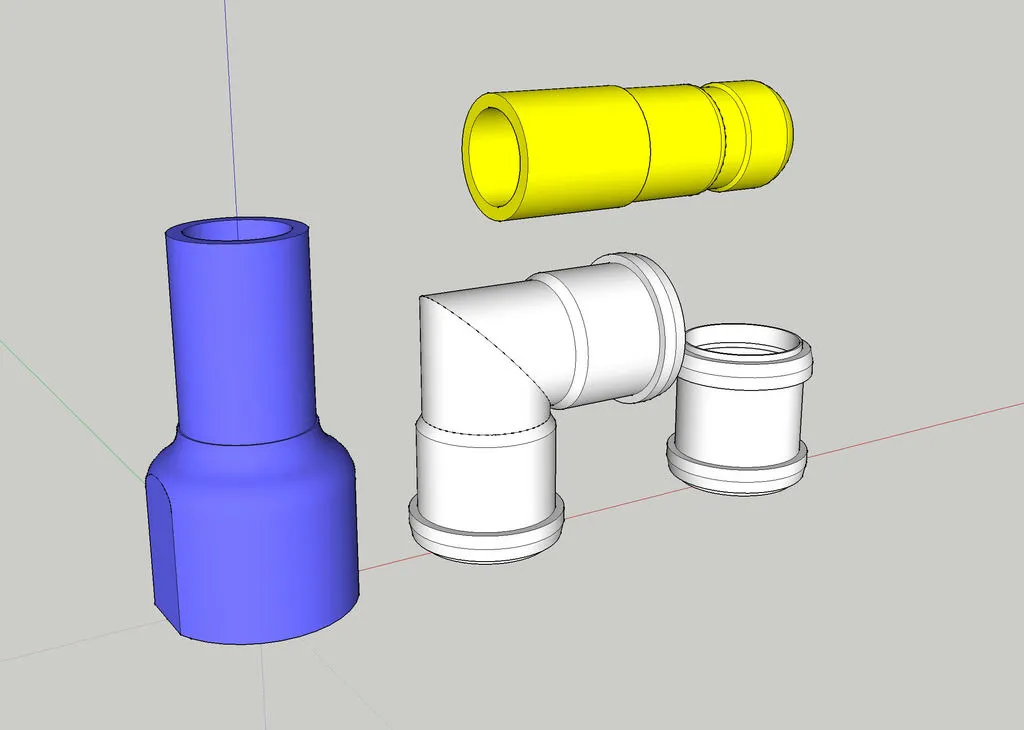

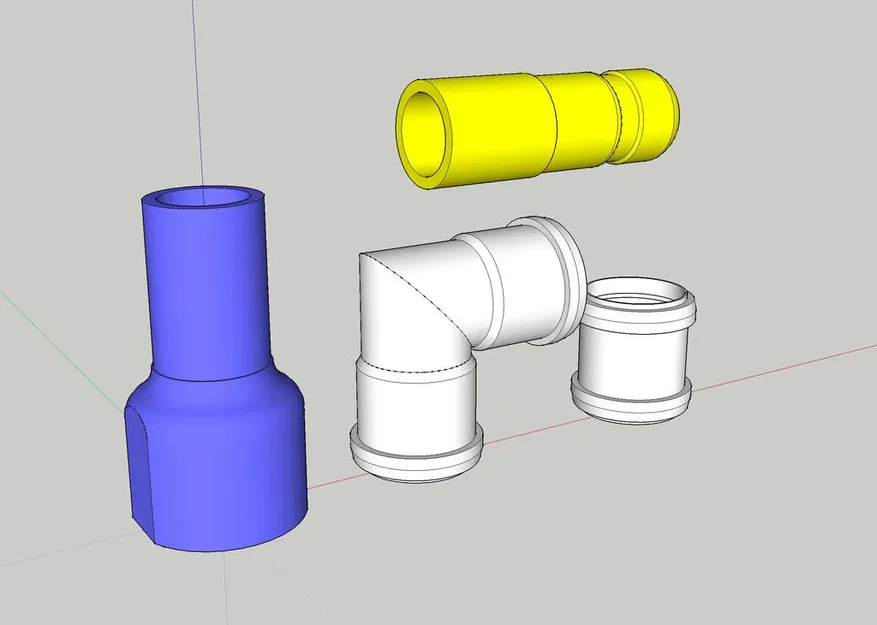

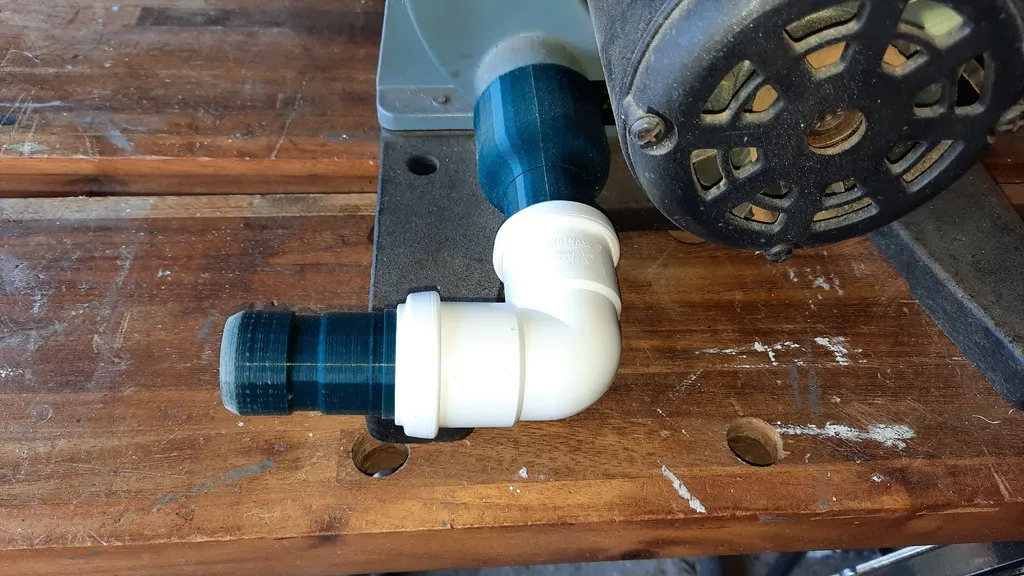

Tôi đã sử dụng thiết kế gốc đó khoảng 3 năm nay, và nó hoạt động rất tốt. Nhưng một trong những vấn đề tôi gặp phải khi thiết kế là có rất ít không gian giữa ống thoát khí và chân của máy cưa băng. Vì vậy, tôi buộc phải làm mỏng thành ở mọi nơi để phù hợp với không gian. Điều này làm cho việc in nhanh chóng nhưng tạo ra một điểm yếu vốn có. Vì vậy, nó cuối cùng đã bị gãy do uốn cong khi sử dụng. Tôi có thể chỉ cần in một cái khác - chúng không mất quá nhiều thời gian (và tôi đã sử dụng được 3 năm từ cái đầu tiên) - nhưng kinh nghiệm đã dạy tôi rằng một khúc cong 90 độ cũng sẽ là một tính năng hữu ích khi làm việc gần tường, v. v. Thật không may, việc thêm một khúc cong như vậy sẽ yêu cầu nhiều vật liệu hỗ trợ trong quá trình in, và tôi thì lười. Vì vậy, tôi cố gắng tránh tất cả thời gian in thêm và việc làm sạch các bộ phận bất cứ khi nào có thể. Giải pháp của tôi là tận dụng một khớp nối ống thải FlowPlast 32mm (khoảng một inch rưỡi) mà tôi có dư từ một công việc ống nước. Nó mang lại lợi ích bổ sung là tôi có thể mở rộng hệ thống hút đến bất kỳ đâu tôi thích, chỉ bằng những ống thải và phụ kiện 32mm thông thường. Thật tiện lợi nếu tôi muốn xây dựng một hệ thống hút cố định nếu tôi có thể dọn dẹp xưởng làm việc! Việc loại bỏ thành mỏng của thiết kế trước không khó khăn. Giải pháp của tôi là làm nó với thành dày hơn, nhưng sau đó cắt ra một bề mặt phẳng để phù hợp với khu vực mà không gian bị hạn chế. Nó có vẻ hoạt động tốt - mặc dù thời gian sẽ cho biết liệu điều này có tạo ra một điểm yếu khác hay không. Tôi sẽ cho bạn biết trong khoảng 3 năm nếu điều đó xảy ra! Tôi cũng đã học được một điều về ống thải 32mm: 32mm là đường kính bên trong, và tôi đã phát hiện ra theo cách khó khăn!! Tôi chắc chắn rằng tất cả các bạn đều biết điều này rồi, nhưng tôi thì không! Vậy tại sao bạn không nói cho tôi biết?!! Tôi đã in các bộ phận với 3 tường viền và độ đầy 30%. Kết quả là một khớp nối chắc chắn, phù hợp với khớp khuỷu FloPlast một cách chính xác - không có sự lỏng lẻo - và nó cũng giữ cố định. Không cần hỗ trợ cho những bộ phận này - mặc dù Phần B sẽ cần được xoay 90 độ trong phần mềm cắt của bạn để nó đứng thẳng với đầu ống hướng về phía bàn in. Tôi đã định chỉnh sửa STL cho các bạn, nhưng không có thời gian. Bạn biết đấy, cuộc sống là như vậy! Như thường lệ, tôi đã bao gồm tệp Sketch-Up cho những ai thích nghịch ngợm, và cho những ai có thể muốn thay thế một mảnh cuối phù hợp hơn để kết nối với thương hiệu máy hút bụi của riêng họ. Tôi nghĩ vậy là đủ, chúc các bạn hút bụi vui vẻ! Danh mục: DIY
