Tường và Kết nối Labyrinth Micromouse in 3D

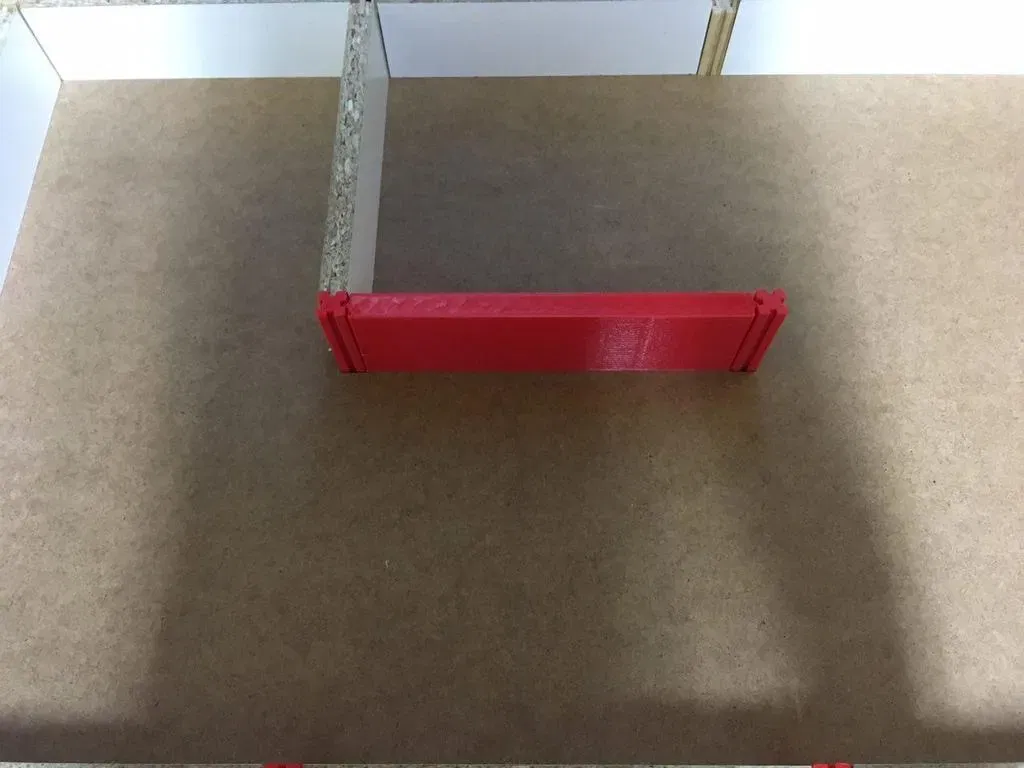

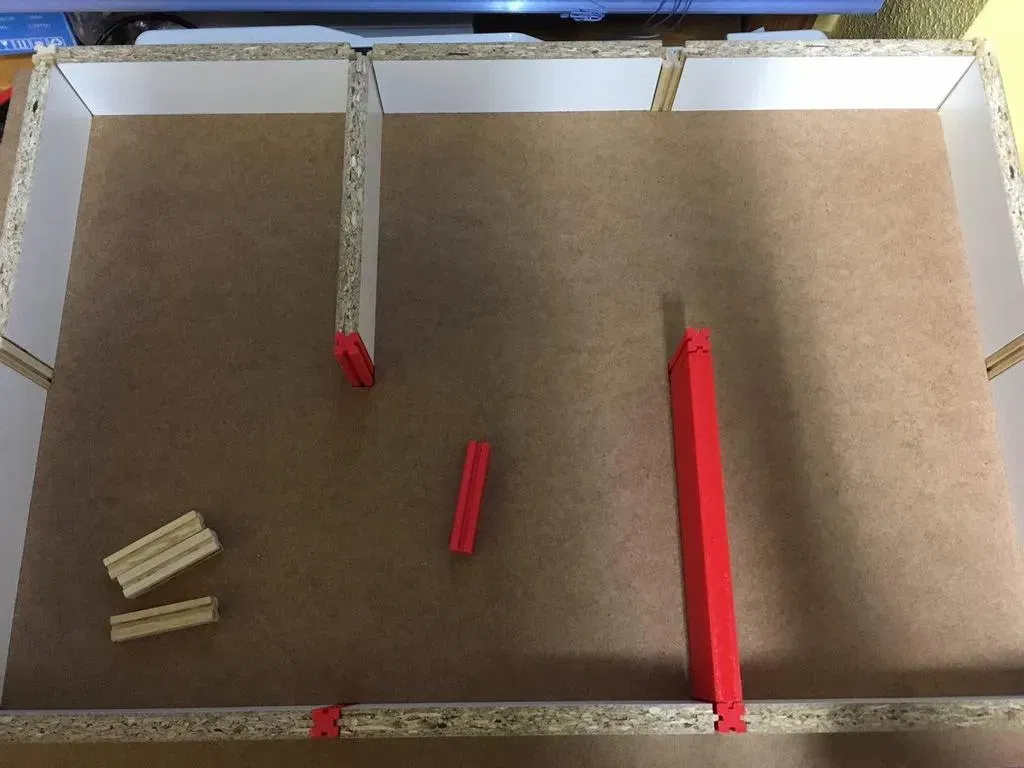

Tôi đã tạo ra một bot giải mê cung (hay còn gọi là micromouse) cho cuộc thi tại OSHWDem 2017 tổ chức tại La Coruña. Để kiểm tra bot, một mê cung với kích thước thực tế là bắt buộc, vì vậy tôi đã tạo ra các phần này.

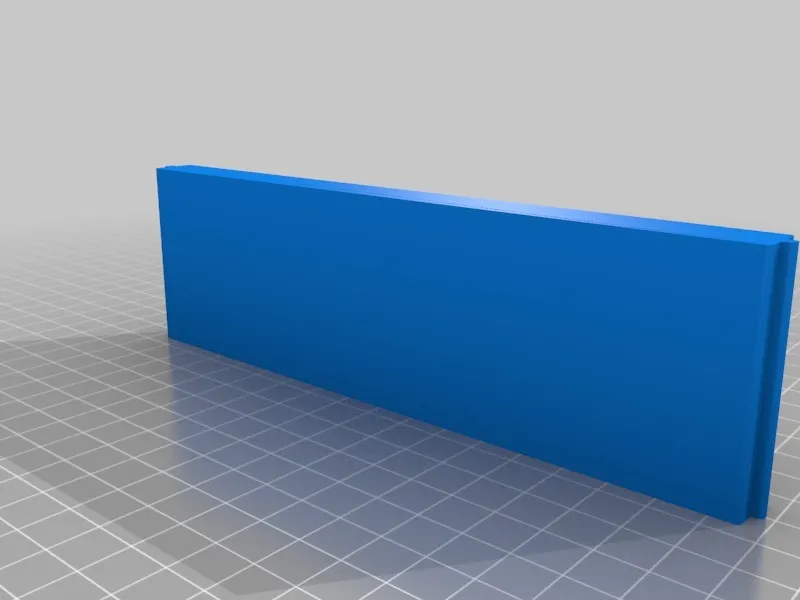

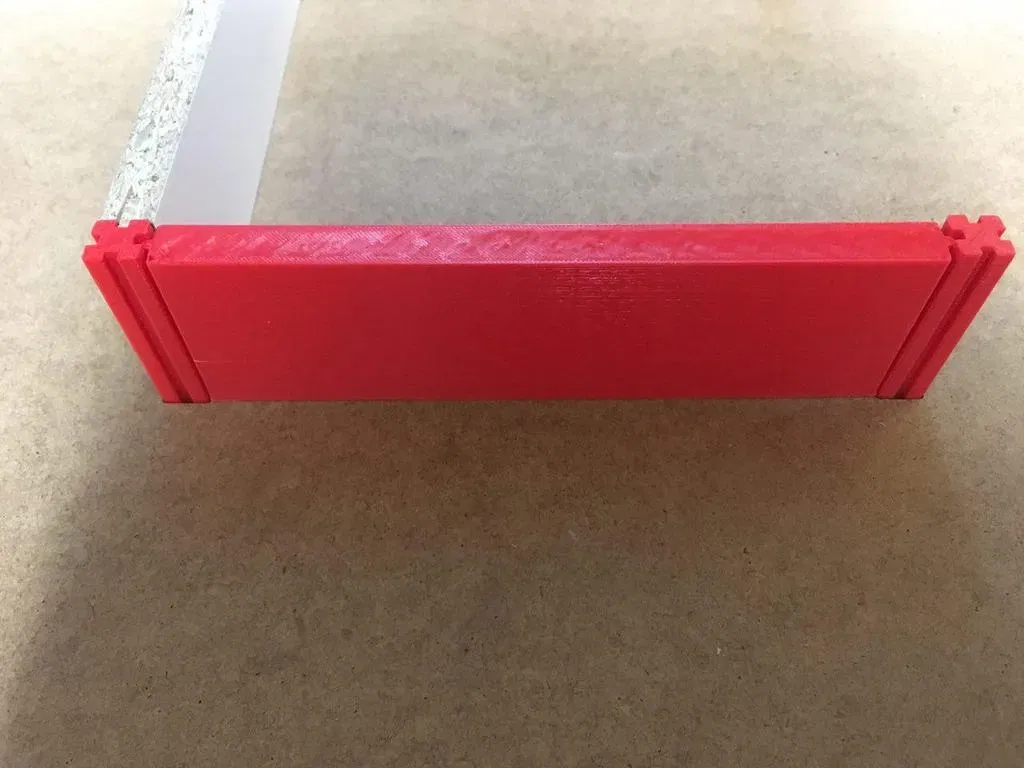

• Micromouse_Maze_Wall.stl -> Tường chung có kích thước 170mm12mm50mm (DRC) (chiều dài đầy đủ: 174.50mm*12mm)

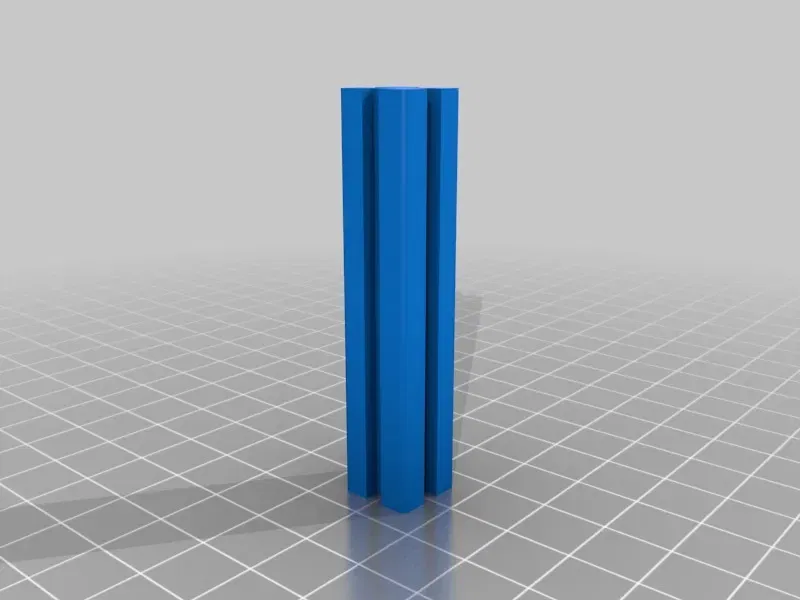

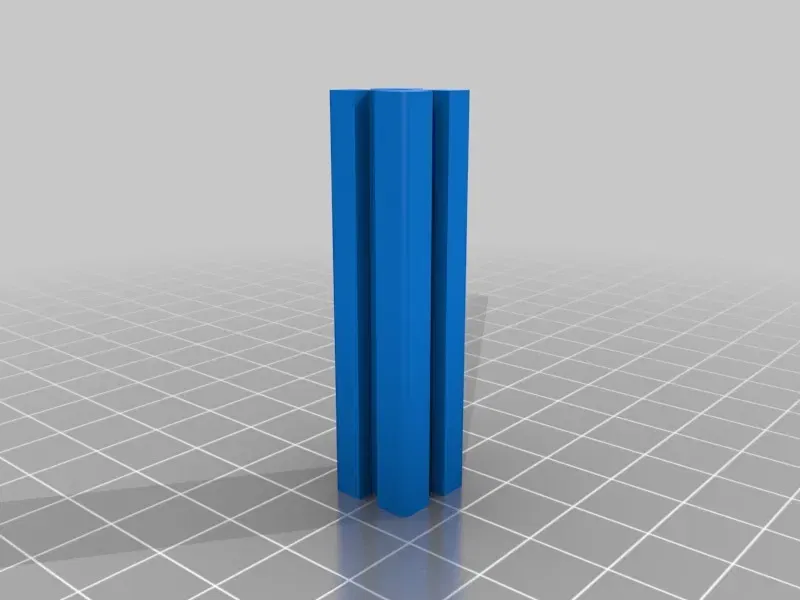

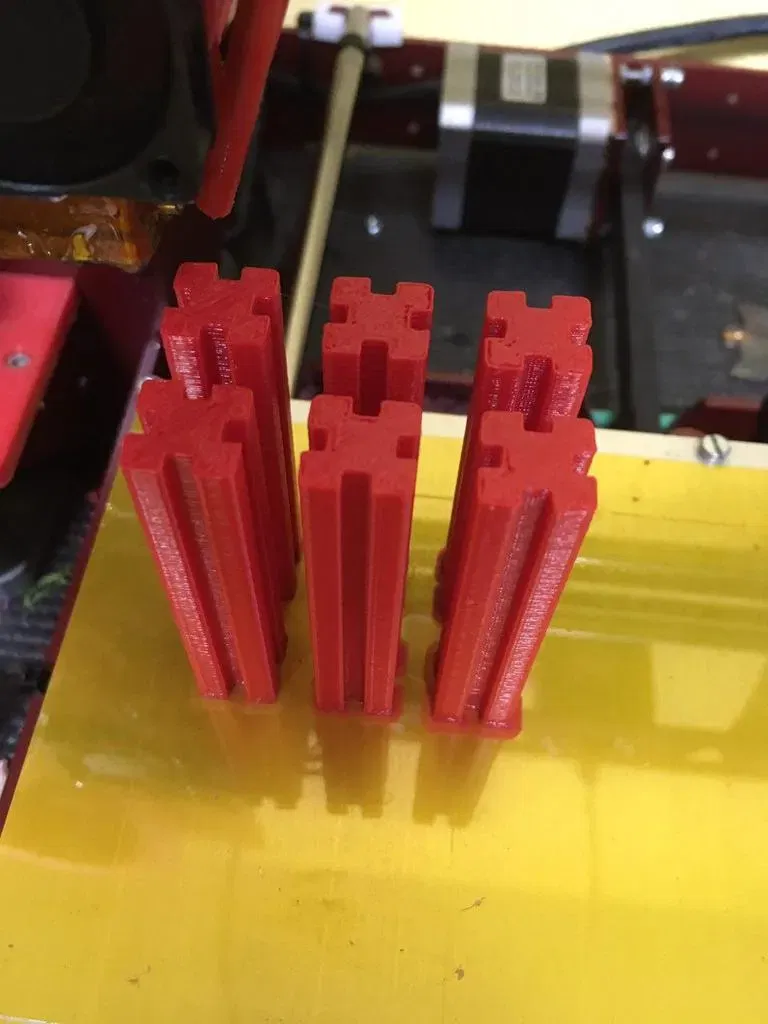

• Micromouse_Maze_Conector_60mm.stl -> Kết nối tường để được chèn vào một lỗ vuông có kích thước 12*12. Nó cao 60mm: 50mm để giữ tường và 10mm để được chèn vào một tấm 10mm.

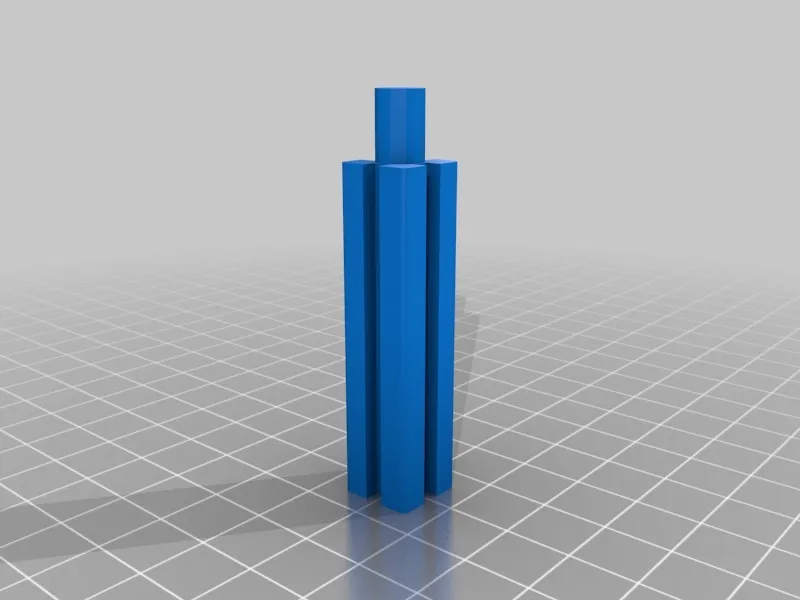

• Micromouse_Maze_Conector_60mm_Round_Plug.stl.stl -> Kết nối tường để được chèn vào một lỗ tròn có đường kính 7mm. Nó cao 60mm: 50mm để giữ tường và 10mm để được chèn vào một tấm 10mm. Micromouse_Maze_Conector_50_Screwable.stl -> Kết nối 50mm với một lỗ 3mm (sâu 15mm) để được vít vào tấm.

Nếu bạn nghĩ rằng nó xứng đáng để tải xuống... Hãy để lại một Like!
