Vỏ hộp cho cầu nối Hörmann RS485 v1.2 của @Tysonpower

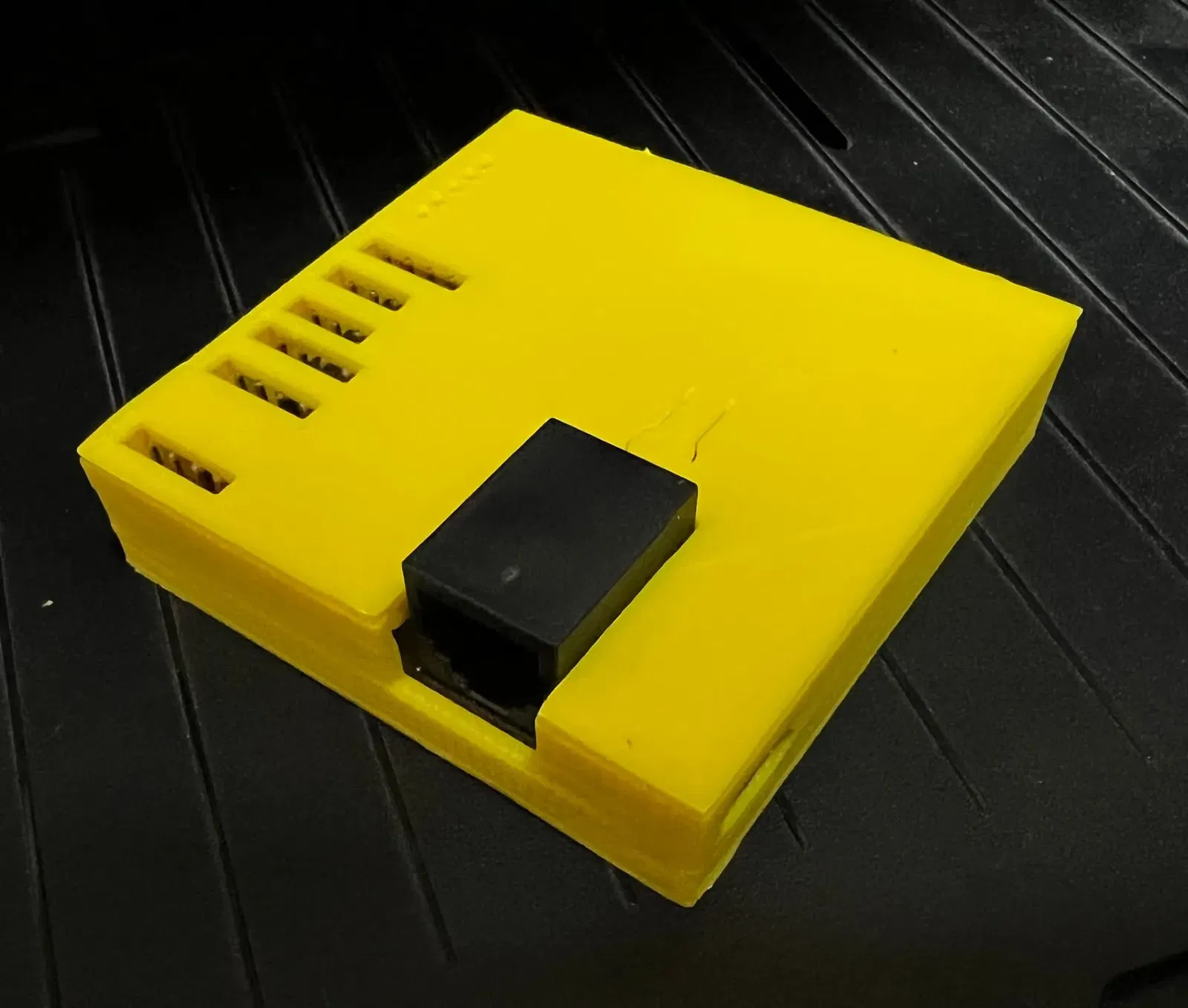

Đây là một dự án đang thực hiện để tạo ra một vỏ cho PCB DIY Hörmann RS485 Bridge v1.2 (HCP Emulator) của @Tysonpower.

Mô hình được thiết kế để vừa khít, máy in của bạn phải được hiệu chỉnh chính xác hoặc các bộ phận có thể không vừa.

Đặc điểm của vỏ:

• Cắt cho tất cả các cổng mở rộng ngoại trừ RJ12 Breakout.
• Cột nút để cho phép nhấn nút BOOT mà không cần tháo nắp.

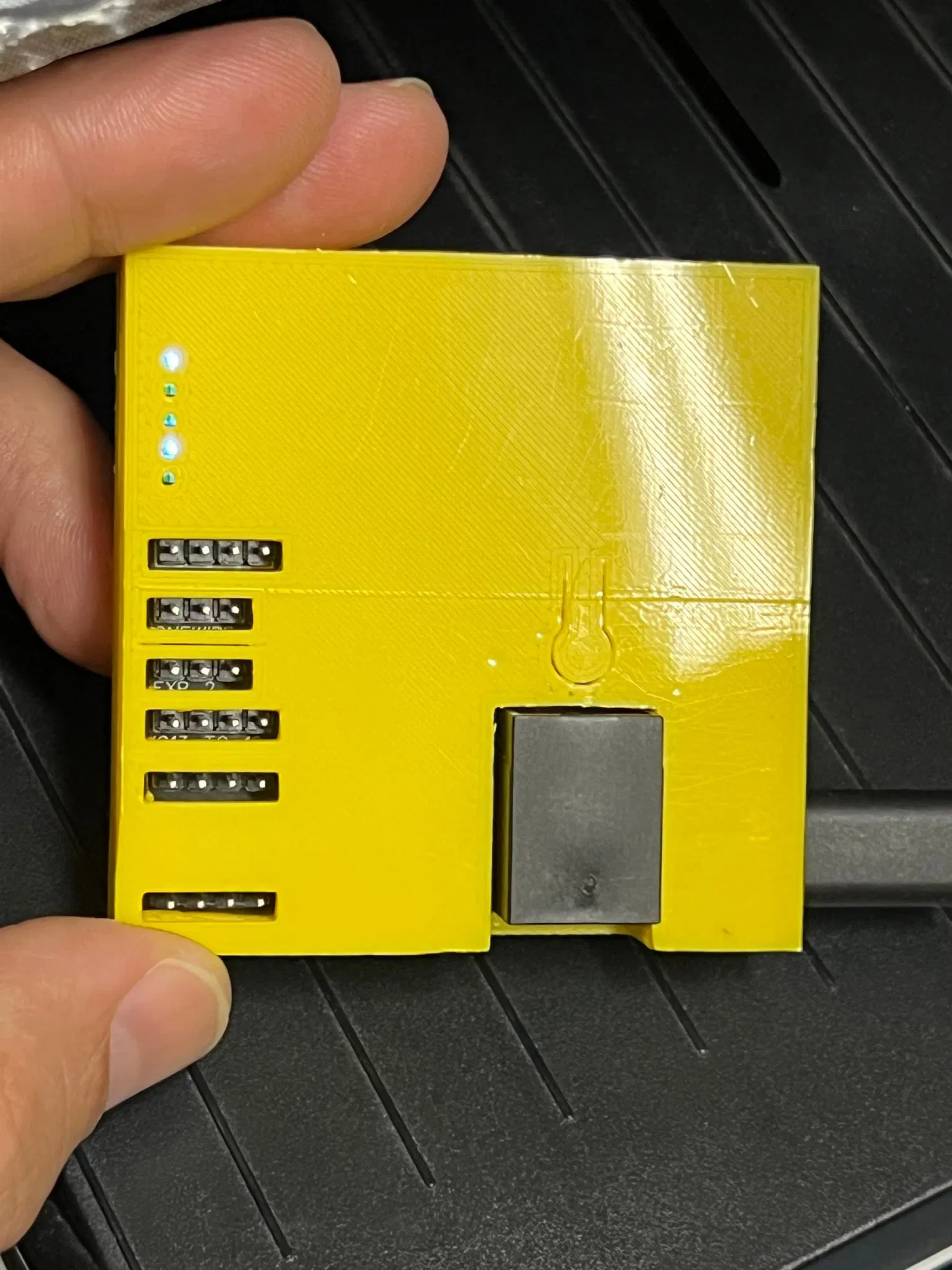

• Lỗ nhỏ với hướng dẫn ánh sáng cho các đèn LED trên bo mạch.

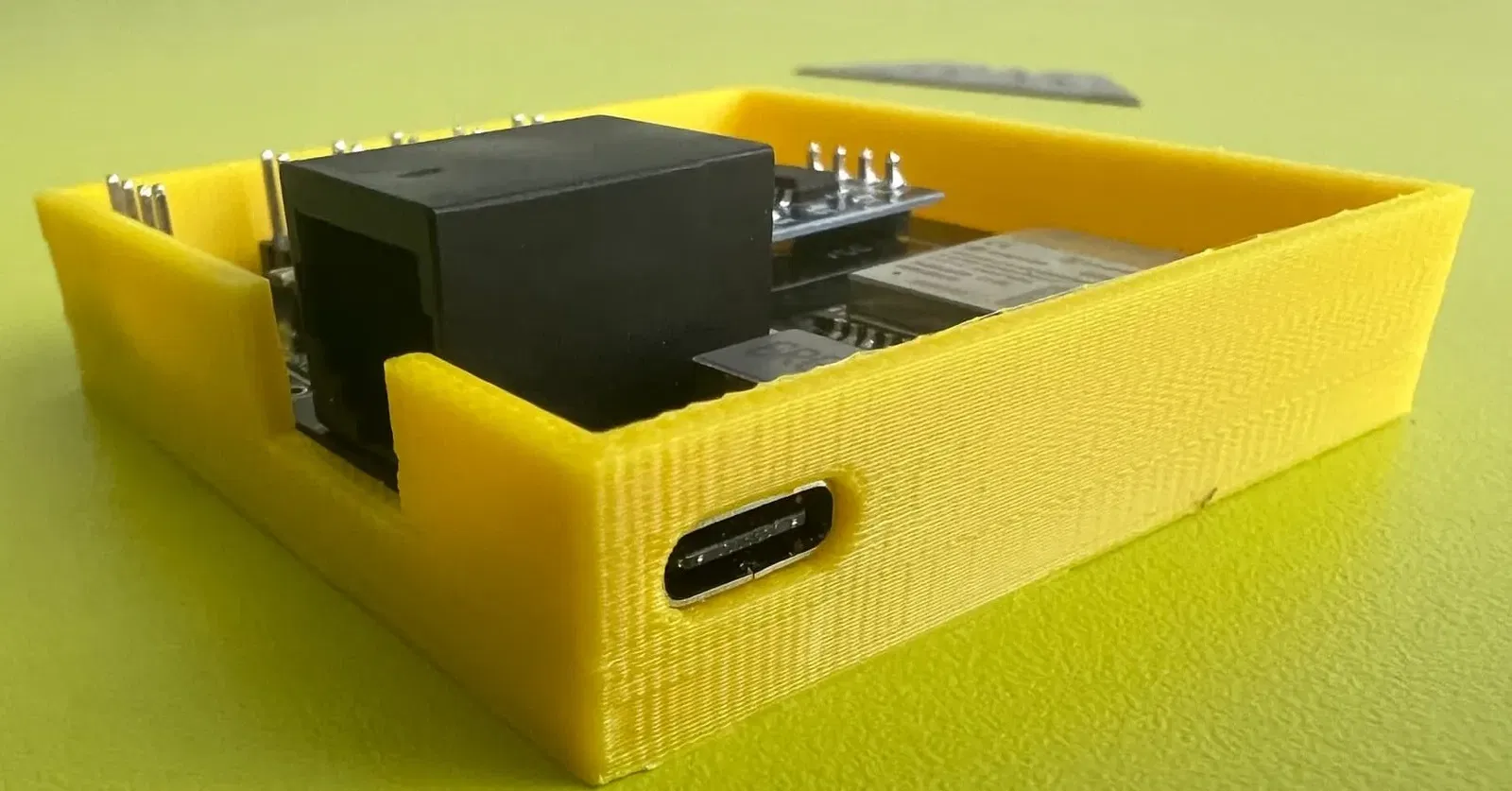

• Cắt USB-C ở bên.

Cài đặt in:

• Đường kính vòi phun: 0,40 (E3D Revo)
• Bệ: Không
• Hỗ trợ: Không
• Chiều cao lớp: 0.2
• Độ đặc: 30%
