Giá đỡ webcam Logitech C270 kiểu cánh tay Noga có khóa

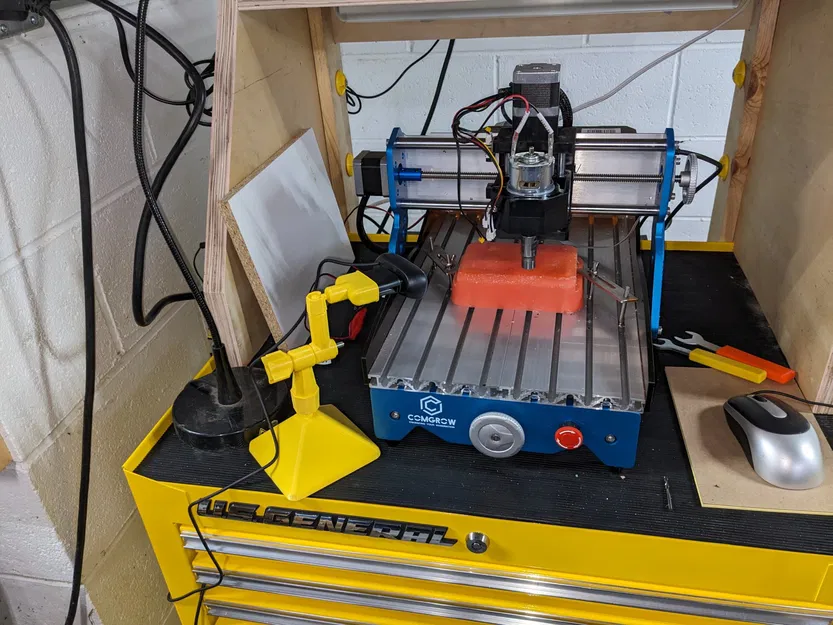

Tôi đã thiết lập một webcam Logitech C270 để xem máy CNC 3018 của mình từ xa, và tôi cần một loại giá đỡ cho webcam. Tôi muốn một giá đỡ giữ camera ở cuối một loại tay linh hoạt có thể dễ dàng điều chỉnh lại nếu cần. Ban đầu, tôi đã thử một thiết kế bóng và ổ cắm, nhưng các mối nối không đủ chặt để giữ camera vững chắc. Trước đó, tôi đã làm một mô hình tay khóa khớp kiểu "Noga" như một thí nghiệm, và tôi nhận ra rằng tôi có thể sử dụng cùng một thiết kế (với một số sửa đổi và bổ sung) làm giá đỡ webcam.

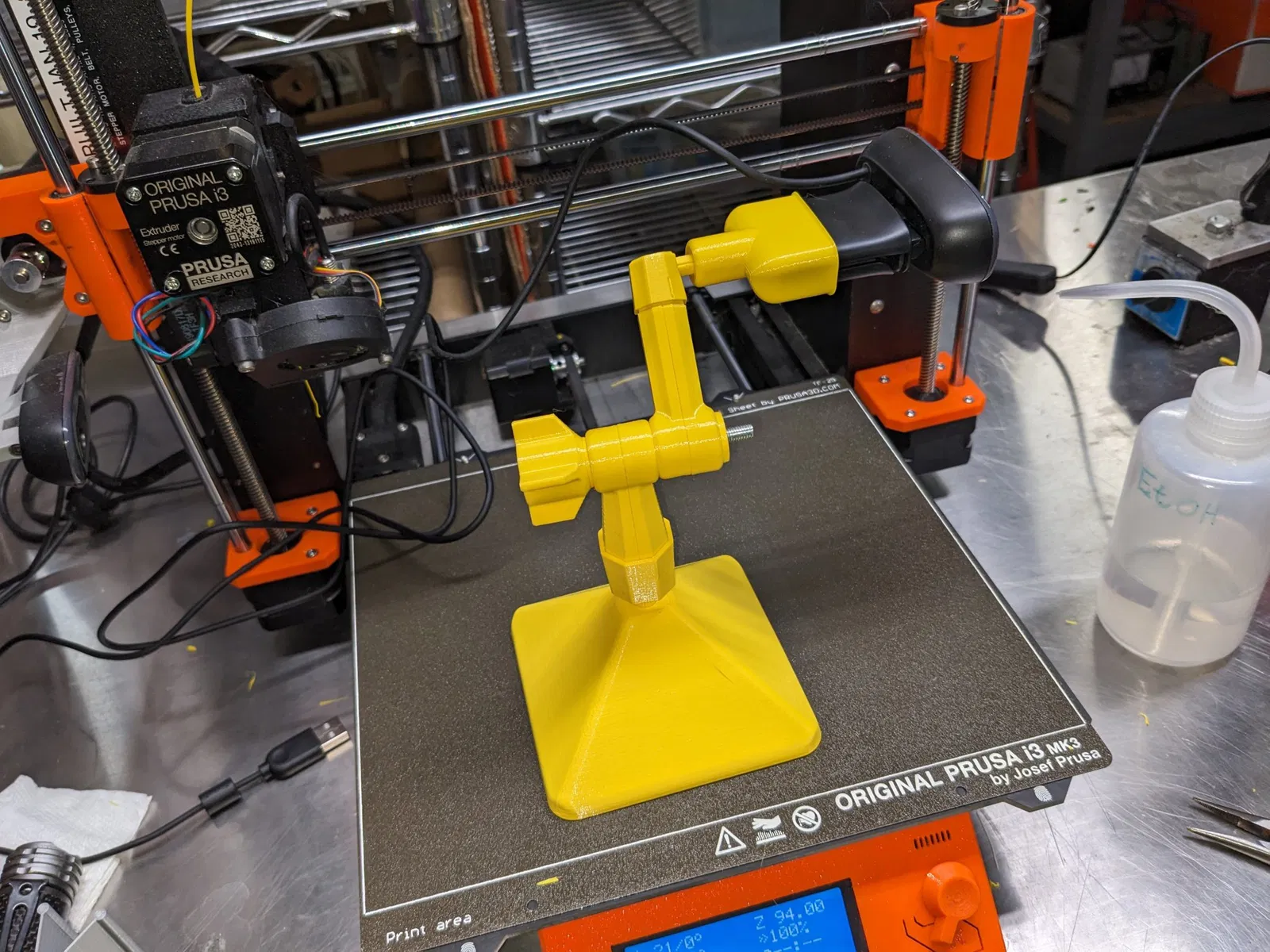

Thiết kế cuối cùng có ba thành phần chính:

1. Các tay điều chỉnh
2. Một đế nặng
3. Một giá đỡ webcam

Các tay điều chỉnh có một khớp xoay “bóng và chốt” ở mỗi đầu. Tôi đã sửa đổi chúng từ thiết kế ban đầu để chia mỗi bóng và chốt thành hai nửa để chúng có thể được in ở một hướng in mạnh hơn. Tôi cũng đã làm cho các phần “chốt” lớn hơn một chút về đường kính và dài hơn một chút.

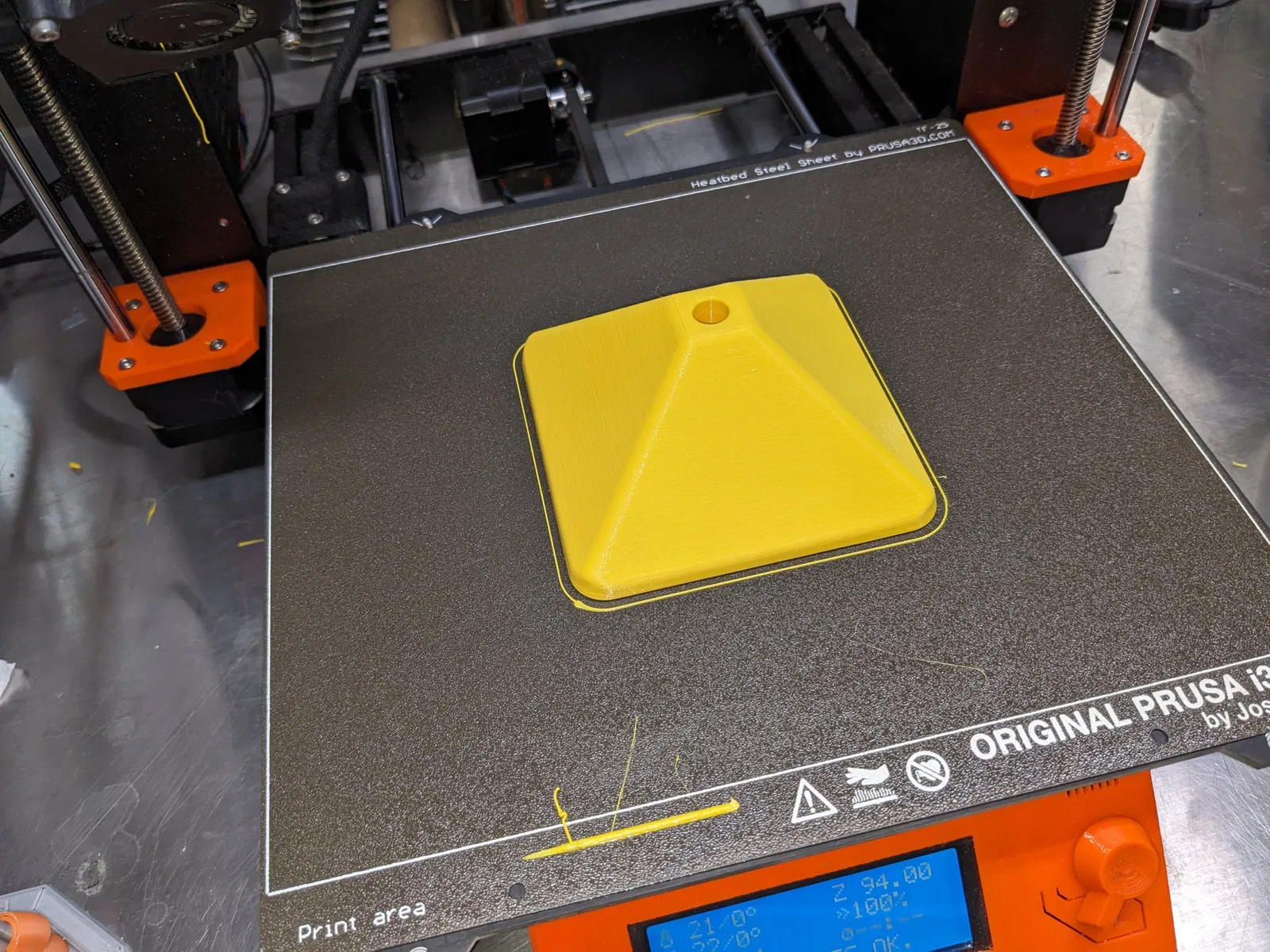

Đế nặng là rỗng và được lấp đầy bằng đạn thép (bạn cũng có thể sử dụng cát). Có một lỗ đổ ở đáy của đế được niêm phong bằng một nút vặn sau khi đổ đầy.

Về phần giá đỡ webcam, tôi đã chọn làm một giá đỡ không cần tháo rời phần đế webcam gốc (như tôi đã thấy với một số giá đỡ webcam Logitech in 3D khác).

Hướng dẫn lắp ráp

Xem liên kết đến mô hình gốc để biết hướng dẫn lắp ráp cho tay điều chỉnh. Một sự khác biệt quan trọng so với bản gốc là mỗi đầu bóng được in thành hai nửa với một chốt định vị - nối hai nửa bằng cách chèn chốt định vị vào một nửa và sau đó ấn nửa còn lại lên chốt. Ngoài ra, lưu ý rằng mỗi tay có thể được lắp đặt theo một trong hai hướng, tùy thuộc vào hướng mà bạn muốn khe chốt bóng hướng về - chỉ cần chọn một hướng phù hợp với bạn.

Trước khi thêm tay vào đế, hãy lấp đầy đế bằng cát, đạn, hoặc vật liệu tương tự để tăng thêm trọng lượng, và sau đó vặn nút vào. Tay được lắp vào đế bằng cách ép chặt.

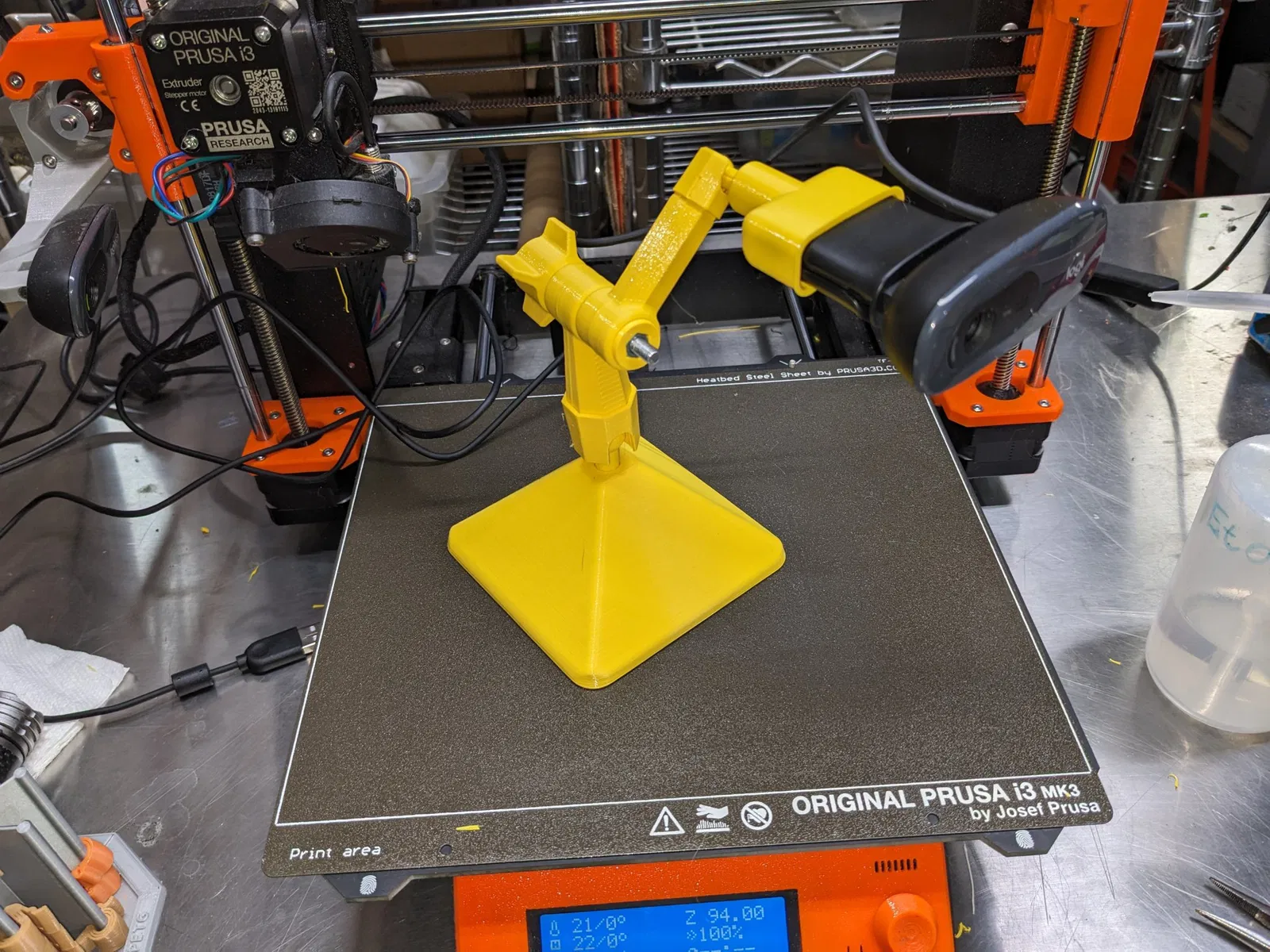

Cái gọng webcam cũng được gắn bằng lực ma sát vào đầu của cánh tay. Chỉ cần gập phần đế webcam lại và chèn nó vào Gọng hơi đàn hồi (xem ảnh).

Hướng Dẫn In

In bằng PETG sử dụng các tệp 3mf được cung cấp; nếu không:

Tất cả các bộ phận đều có trong các tệp này:

• BallJoint06 - All.3mf
• BallJoint06B - All.3mf
• Knob2.3mf
• Ball06AB - Balls-All
• Base04 - Base.3mf
• Base04 - FillPlug.3mf

In các bộ phận Arm với các cài đặt này:

• 3 biên
• 0% độ đặc

In Knob với các cài đặt này:

• 3 biên
• 15% độ đặc

In Ball-Pegs với các cài đặt này:

• 11 biên (lưu ý: số biên lớn cải thiện hướng của filament)
• 0% độ đặc

In Base với các cài đặt này:

• 2 biên
• 0% độ đặc

In FillPlug với các cài đặt này:

• 4 biên
• 0% độ đặc

In Grip với các cài đặt này:

• 3 biên
• 0% độ đặc

CAD

Các tệp CAD 3D OnShape cho điều này ở đây:

Cánh tay điều chỉnh và Đế: https://cad.onshape.com/documents/daa24b8324a91cb603797f4c/w/ef898285ad0fa691a7d23691/e/f8b1ccdd6a78067a4d818ee9?renderMode=0&uiState=65371b59c76b9a3ce529962e

Gọng Webcam: https://cad.onshape.com/documents/f32f451f2b42f2c8b0b770f0/w/fadd7e23b83e06b60489d23d/e/afc8dd1d471674344eabd24e?renderMode=0&uiState=65371b820bb4cf2c70a408ef
