Giá Đỡ Cần Tay Kiểu "Noga" - Khớp Khóa Hành Động Đơn

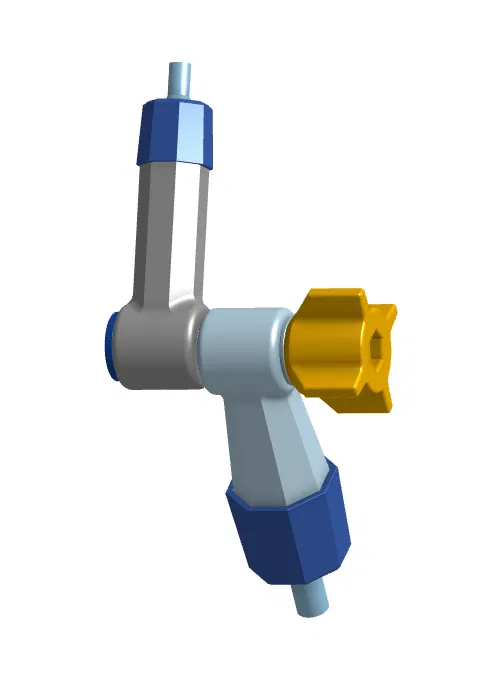

Cái kẹp nối này có đặc điểm là nới lỏng núm vặn sẽ làm lỏng cả ba khớp – khớp xoay ở giữa và hai khớp bi. Ngược lại, siết chặt núm vặn sẽ siết chặt cả ba khớp cùng lúc, giúp bạn dễ dàng đặt vị trí và sau đó khóa nó lại.

Đây là video giải thích cách phiên bản thương mại hoạt động:

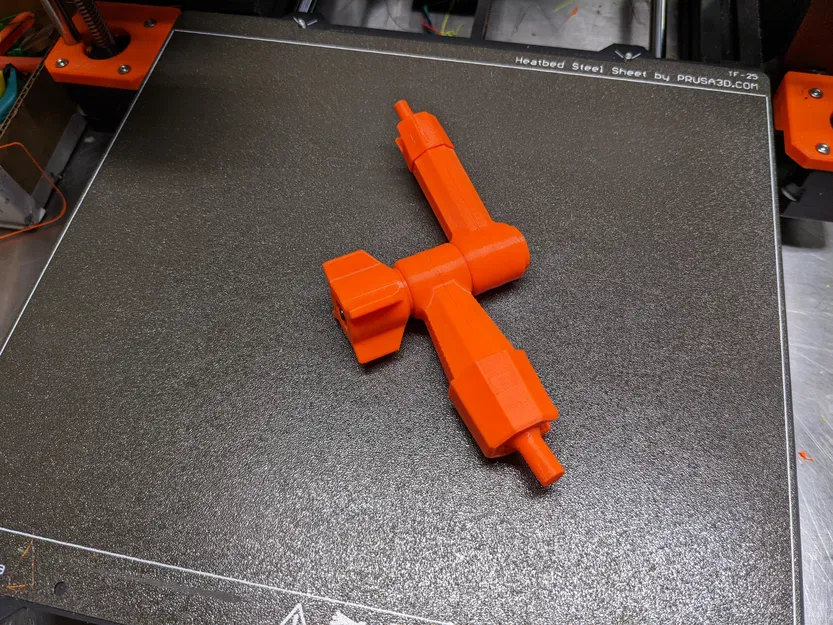

Tôi đã tạo bản in của mình như một bài tập thiết kế, và để xem liệu tôi có thể làm cho phiên bản in 3D hoạt động được không. Thiết kế của tôi thực sự hoạt động, mặc dù không tốt bằng các phiên bản kim loại. Tuy nhiên, tôi nghĩ những người khác có thể thấy nó hữu ích (hoặc ít nhất là các khái niệm thiết kế).

Lắp ráp

Ngoài các bộ phận in, bạn sẽ cần một vít máy M5 X 60 đầu lục giác và một đai ốc lục giác tương ứng.

Lưu ý có hai "cánh tay" - một cái lớn (tập tin BallJoint06B-) và một cái nhỏ (tập tin BallJoint06-). Chúng đều lắp ráp tương tự nhau, nhưng các bộ phận không giống hệt nhau, vì vậy hãy chắc chắn giữ chúng riêng biệt.

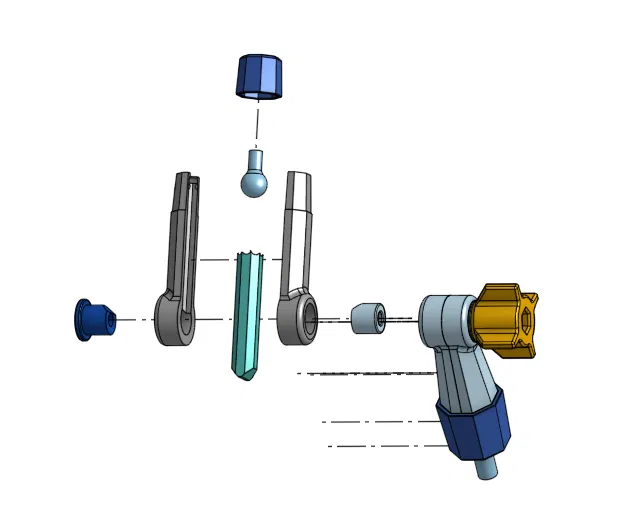

Cánh tay nhỏ được lắp ráp như sau:

• Chèn viên bi vào ổ cắm ở một nửa của cánh tay
• Chèn thanh đẩy vào cùng một nửa
  • Lưu ý hướng của thanh đẩy:
  • Mặt vát nằm ở đầu "lỗ"
  • Mặt phẳng của mặt vát nên hướng về "lỗ"
• Với viên bi và thanh đẩy vào vị trí, lắp nửa còn lại của cánh tay
• Trong khi giữ hai nửa của cánh tay với nhau, xác minh rằng thanh đẩy được định vị đúng bằng cách nhìn qua lỗ trục
• Lắp ống lỏng lẻo vào đầu cánh tay để giữ chúng lại với nhau (khó tháo nếu bạn mắc lỗi). Lưu ý khe trên ống phải thẳng hàng với khe tương ứng ở đầu cánh tay,
• Chèn vít M5 vào hình trụ nhỏ có lõm lục giác, sao cho đầu lục giác khớp vào lõm.
• Chèn vít và bộ đẩy vào lỗ trục sao cho góc trên mặt của bộ đẩy khớp với mặt vát trên thanh đẩy.
• Chèn bộ đẩy thứ hai vào vít và vào lỗ trục, một lần nữa để các mặt vát khớp với nhau.
• Lắp ống lỏng lẻo vào đầu cánh tay để giữ chúng lại với nhau

Cánh tay lớn được lắp ráp theo cách tương tự.

Chèn đai ốc lục giác vào lõm lục giác trong núm vặn, và đẩy nó xuống hết mức có thể.

Với cả hai cánh tay đã lắp ráp (ống vẫn còn "lỏng"), nối hai cánh tay với nhau bằng vít M5, và vặn núm vào vít để hoàn thành việc lắp ráp (nhưng chưa vặn chặt hoàn toàn).

Kiểm tra xem tất cả các bộ phận đã được lắp ráp đúng chưa. Nếu có, hãy đẩy ống hết cỡ vào đầu cánh tay (tôi thực hiện việc này bằng cách xoay thân bi ra khỏi đường vào khe, và sau đó ấn đầu cánh tay xuống một bề mặt phẳng. Ống vừa khít, nhưng nên phẳng gần như bằng đầu cánh tay khi đã vào hết.

Tại thời điểm này, bạn sẽ có thể xoay hai cánh tay và di chuyển các khớp bi khá tự do. Bây giờ bạn có thể vặn chặt núm để khóa mọi thứ vào vị trí. Thử nghiệm với việc vặn chặt núm sao cho các khớp khóa, nhưng núm không quá chặt đến mức làm hỏng mọi thứ. Bản in của tôi cần một vòng vặn đầy đủ núm để khóa tốt.

Hướng dẫn in

In các bộ phận bằng PETG bằng cách sử dụng các tệp gcode hoặc 3mf được cung cấp; nói chung:

• 3 lớp viền
• 0% độ đặc ruột
• trừ 15% độ đặc ruột rectilinear cho núm vặn.

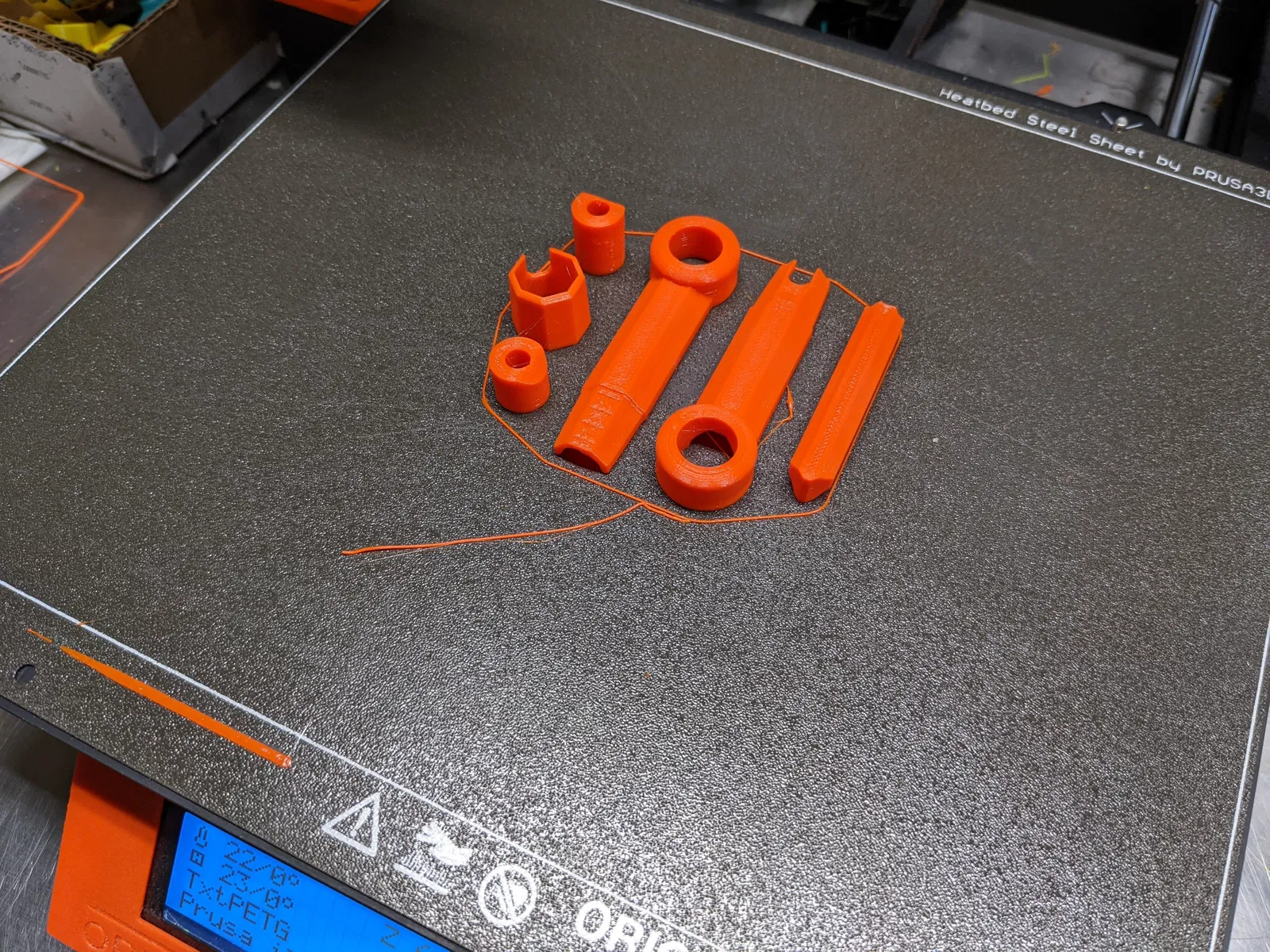

Xem ảnh để biết hướng đặt bộ phận được đề xuất.

CAD

Các tệp CAD 3D OnShape cho cái này ở đây:

https://cad.onshape.com/documents/daa24b8324a91cb603797f4c/w/ef898285ad0fa691a7d23691/e/798b25404bcab385c5a839a4
