Case cho BigTreeTech PITFT50 V1.0 và Raspberry Pi 4 Model B [có source]

Ban đầu định sửa lại cái case cũ cho lẹ mà làm tới làm lui lại thành thiết kế mới mấy tiếng đồng hồ, có cải tiến luôn!

Cái case này được thiết kế với mục tiêu sau:

• In ra tối thiểu support
  • Chỉ cần xài tree support chạm mặt buildplate cho mấy cái cầu nối lỗ (hoặc thử không cần support nếu máy in của bạn đủ sức làm cầu dài) và support thường cho nắp che dây nếu xài.

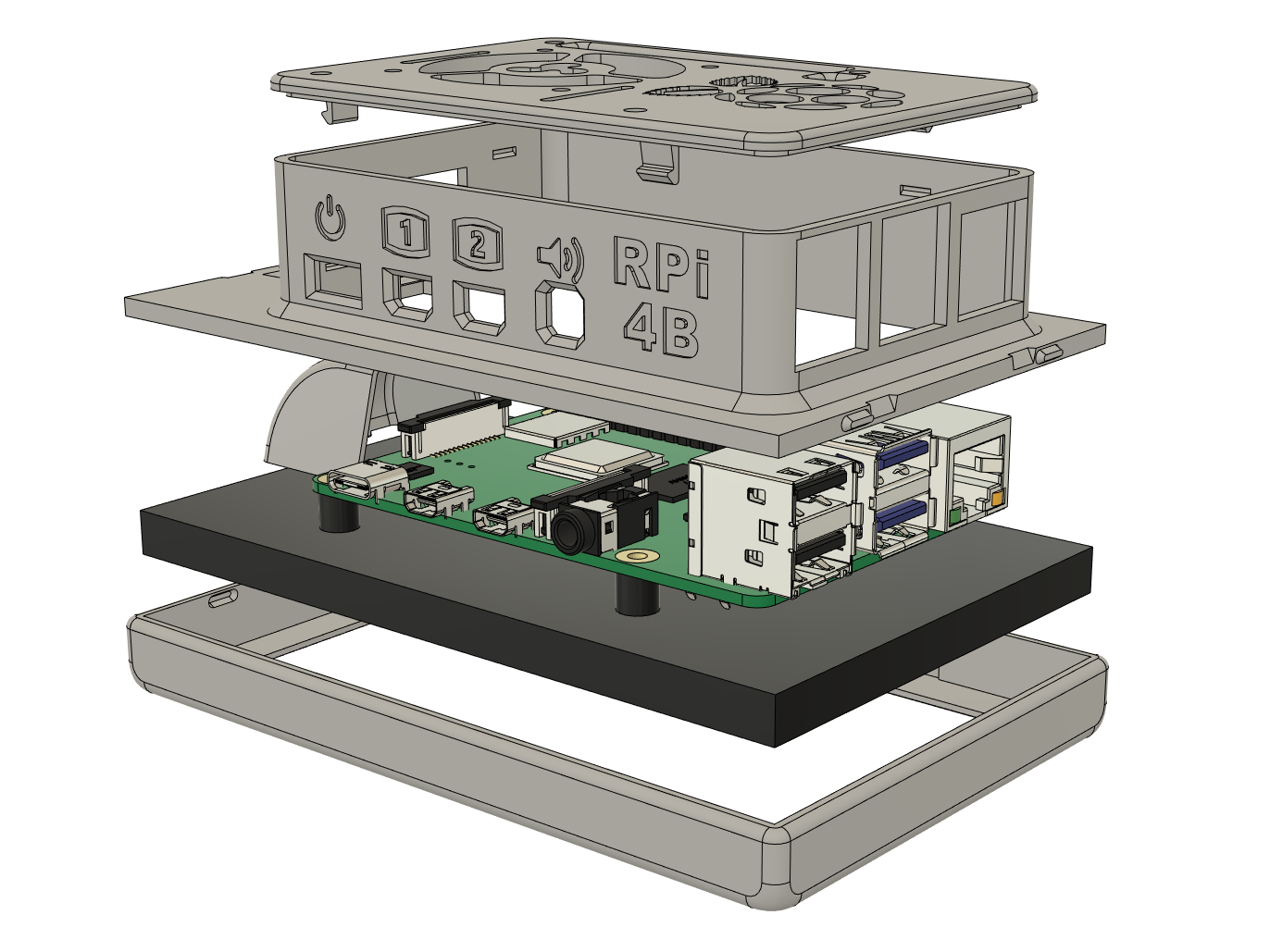

• Không cần thêm phụ kiện gì để lắp ráp: các bộ phận móc vào nhau mà không cần ốc vít.

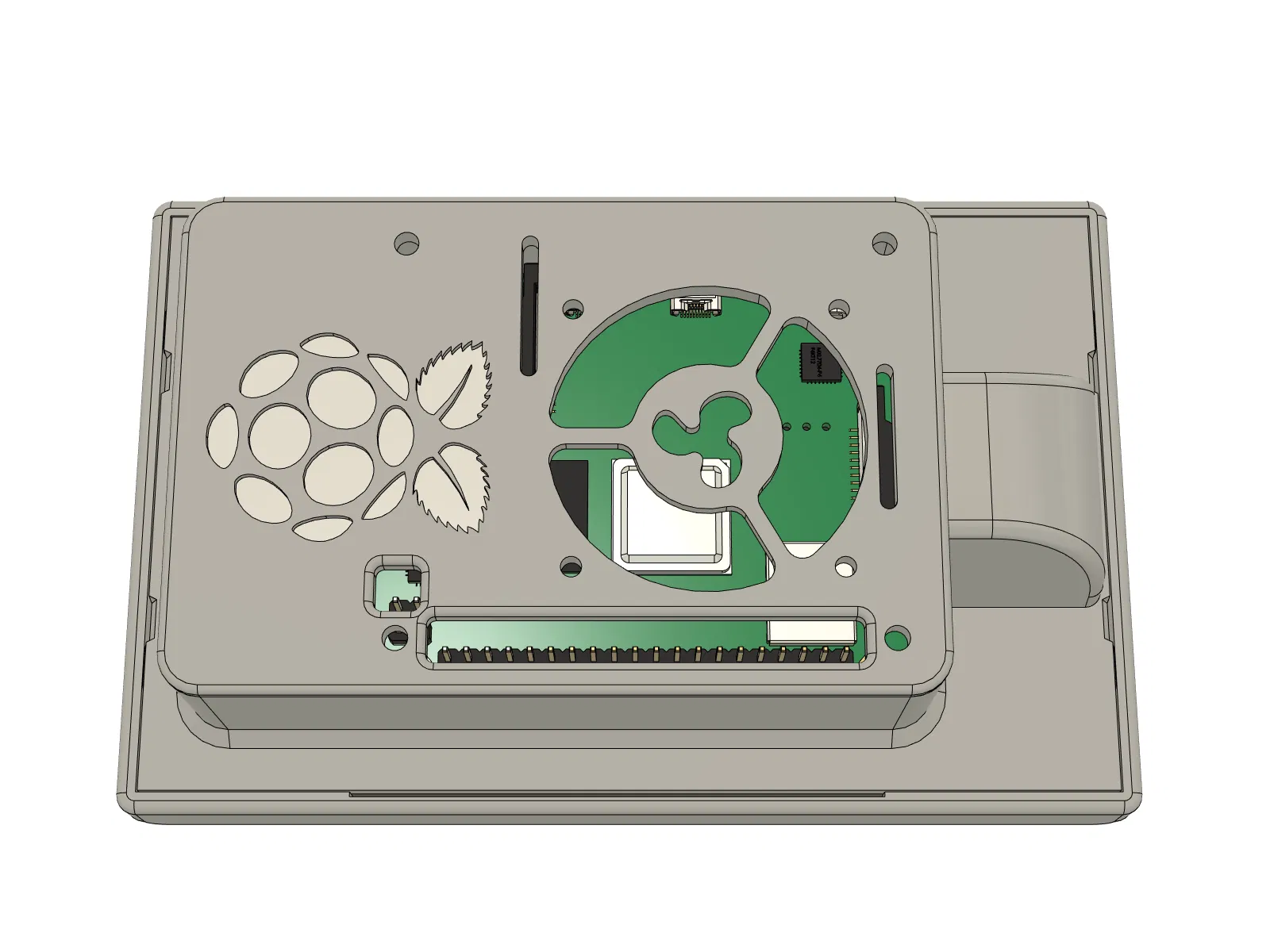

  • Cần ốc nếu bạn xài quạt. Có hai phiên bản đi kèm: 40mm và 30mm.
  • Nắp có thể gắn chắc hơn bằng ốc nếu bạn dùng 16mm M2.5 hex standoffs để cố định Pi vào TFT (nhưng cần ốc dài hơn ốc đi kèm, khoảng 5mm).
  • Có khe để dễ dàng cạy khung TFT ra nếu cần.

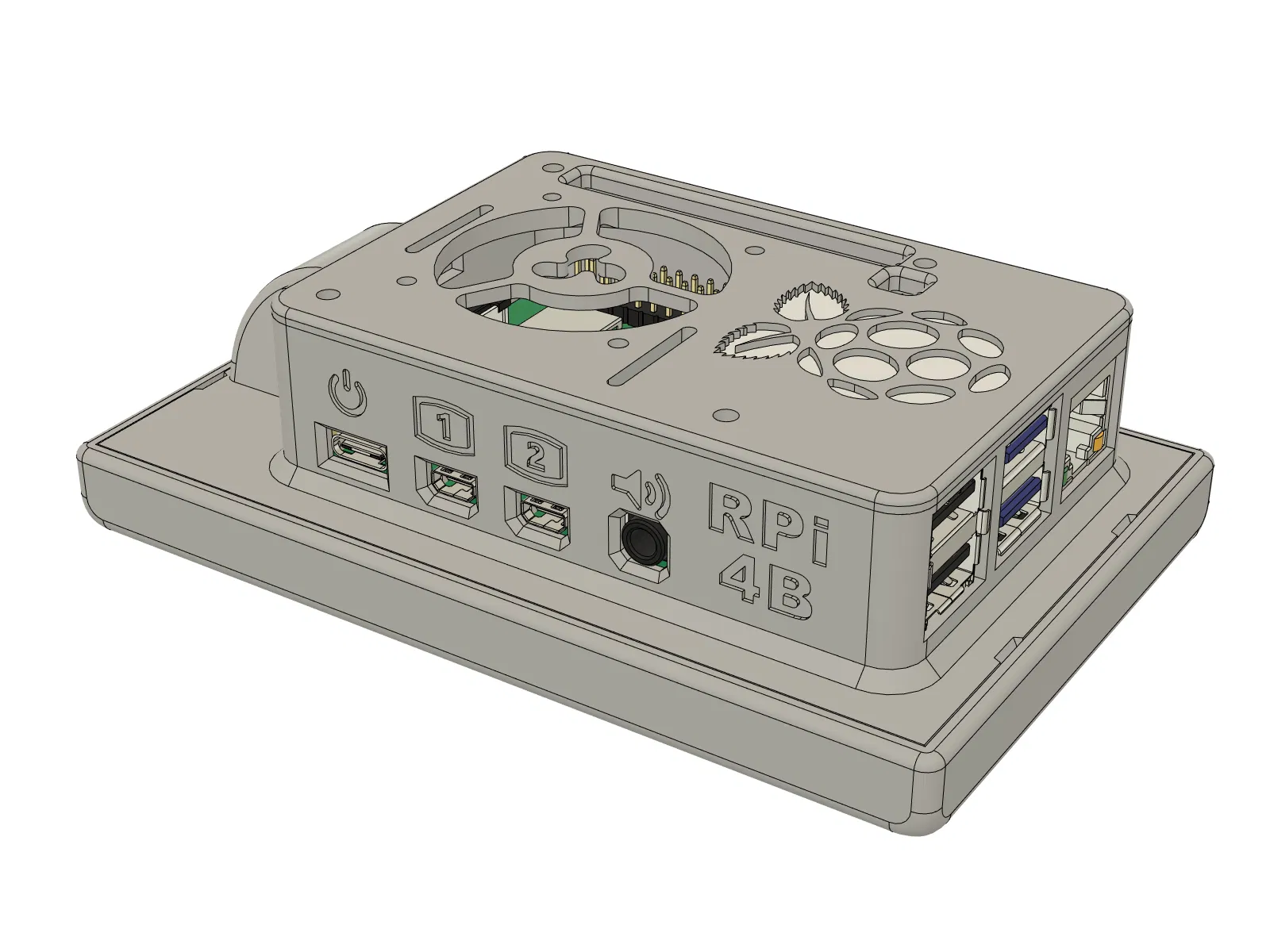

• Lỗ cho tất cả các cổng kết nối, bao gồm cả GPIO, DSI và CSI, cùng các đèn LED với khoảng hở tối thiểu.
• Dễ dàng tùy chỉnh,
  • File Fusion 360 đi kèm (f3z) với timeline (chủ quan là) gọn gàng để dễ sửa đổi (xóa họa tiết, lỗ, đổi kích thước quạt, thêm tùy chọn gắn tùy chỉnh, v.v.).
  • File STEP cũng có luôn!
  • (Hy vọng sẽ có thêm các phiên bản STL khi có thời gian).
• Trông cũng đẹp nữa, dĩ nhiên rồi.

Lưu ý:

• Bạn có thể hơi khó khăn khi gắn Pi vào case do dung sai rất sít. Tôi thì làm khá dễ bằng cách tháo Pi ra khỏi TFT rồi gắn lại sau khi đã nhét vào khung.
• Thẻ SD có thể khó gắn vào / lấy ra, đặc biệt là sau khi đã gắn dây màn hình. Cần dùng nhíp.
• Các lẫy gài của nắp có thể khá mong manh, tôi chưa thử xem chịu được va đập bao nhiêu, nhưng tôi có thể đóng mở nó nhiều lần mà không gặp vấn đề gì.
• Tôi chưa thiết kế tùy chọn gắn nào cả, vì tôi dự định dùng case như hiện tại. Tôi sẵn sàng lắng nghe góp ý cho các tùy chọn gắn đa năng và, khi có thêm thời gian, tôi có thể sẽ triển khai chúng.
