Giá đỡ cắt ống PTFE cho Hotend Prusa

Tệp này được tạo ra để cắt các ống PTFE hotend một cách lặp đi lặp lại. Nếu bạn giống tôi, nếu phải làm điều gì đó hơn hai lần, tôi sẽ tìm cách để tăng tốc và làm cho quá trình chính xác. Đó chính là những gì công cụ này thực hiện.

Dưới đây là cài đặt mà tôi đã sử dụng:

• .15 mm chiều cao lớp
• .4 mm vòi phun
• 60% độ đầy
• Mái chèo: Không
• Hỗ trợ: Không
• 2 viền
• 3 lớp trên và dưới

Tôi đã sử dụng PLA, nhưng không có lý do gì mà bất kỳ loại filament nào bạn đang sử dụng lại không hoạt động.

Cách sử dụng công cụ này:

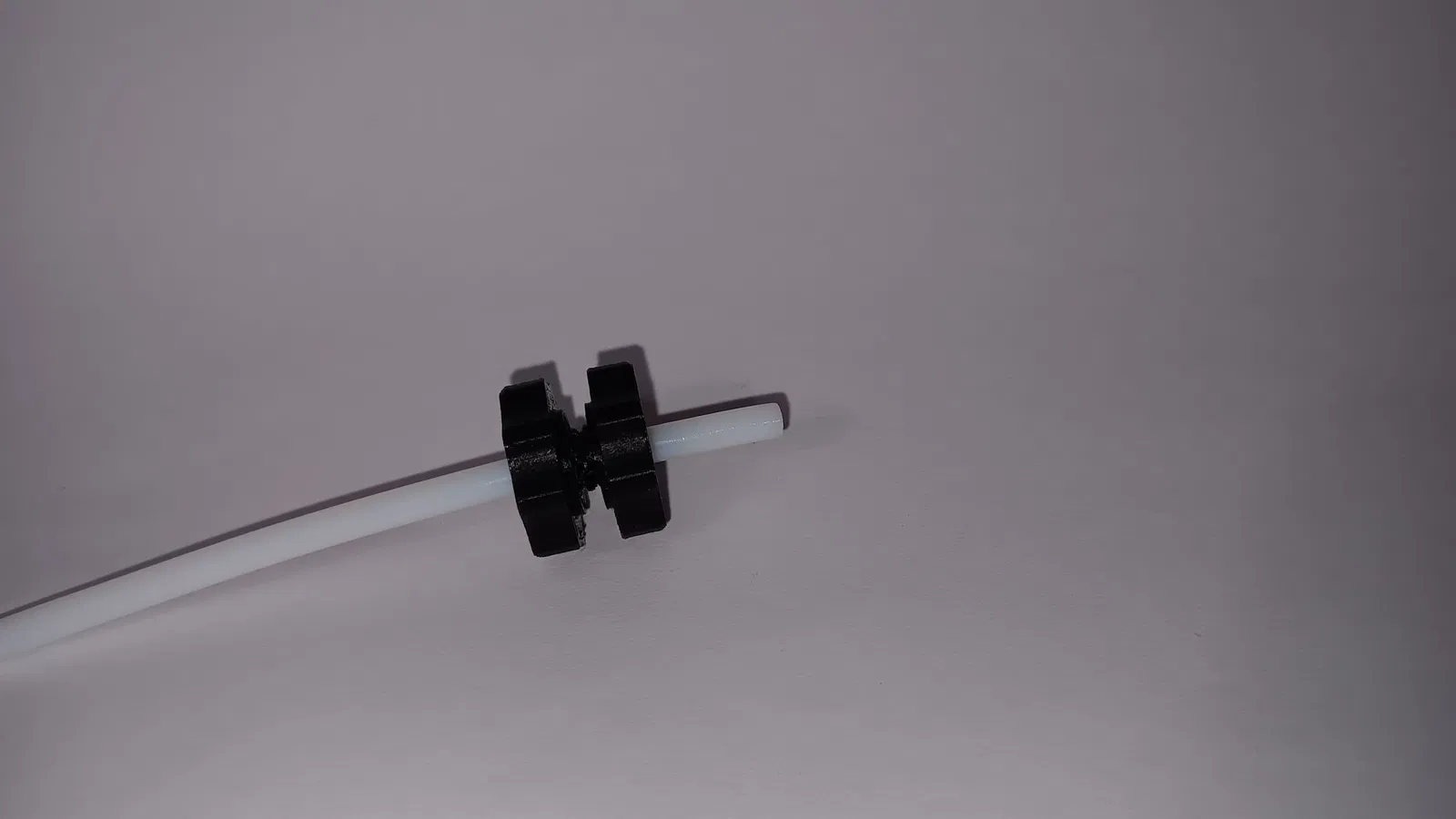

1. Bắt đầu bằng cách chèn một đoạn ống PTFE vào giá đỡ ống. Để ống nhô ra khỏi giá đỡ khoảng 15mm.
2. Thêm đai ốc vào giá đỡ ống và siết chặt đai ốc bằng tay.

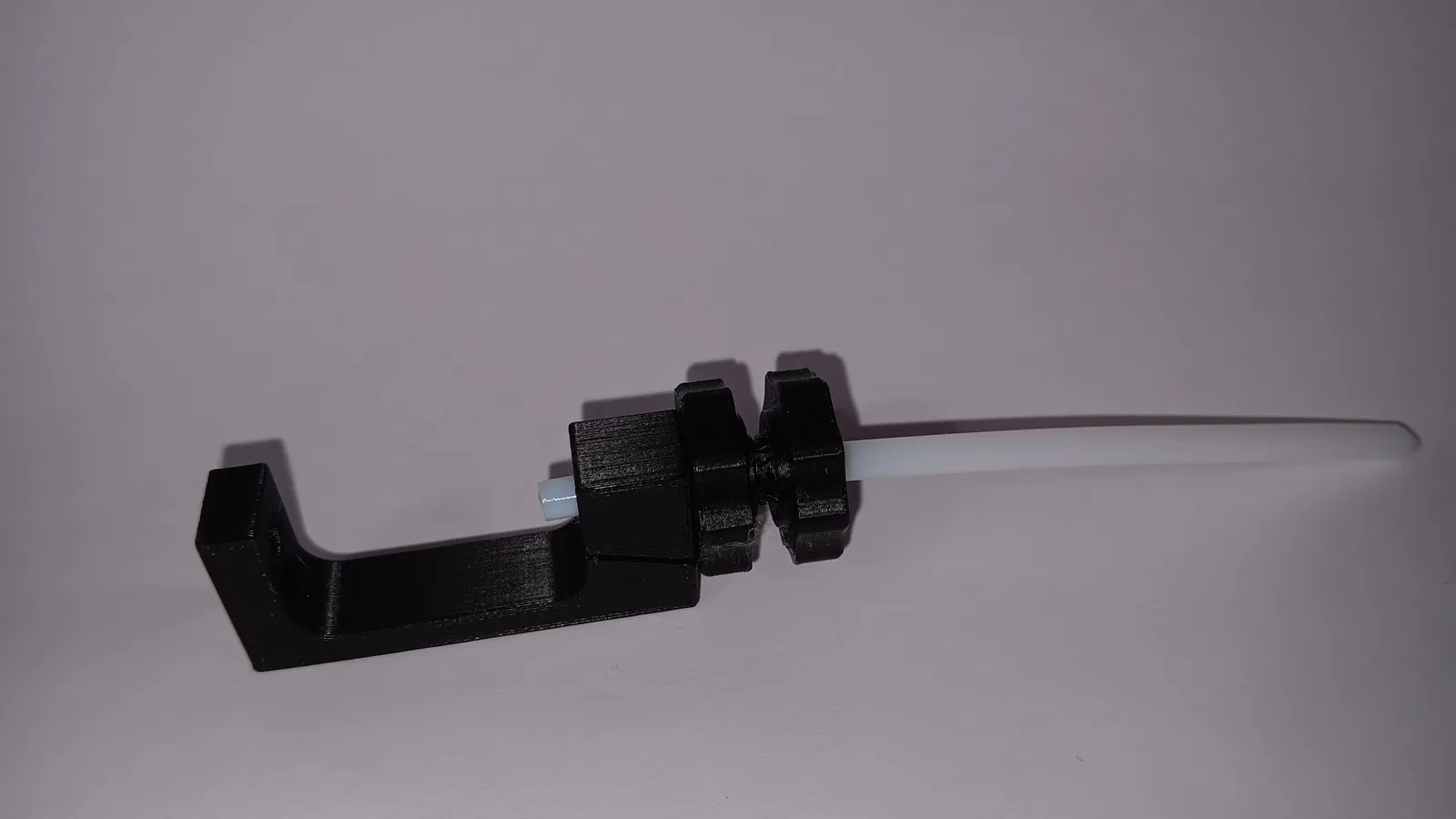

3. Đẩy đầu ống dài 15mm vào đầu rộng của jig sao cho giá đỡ chặt vào mép ngoài của jig.

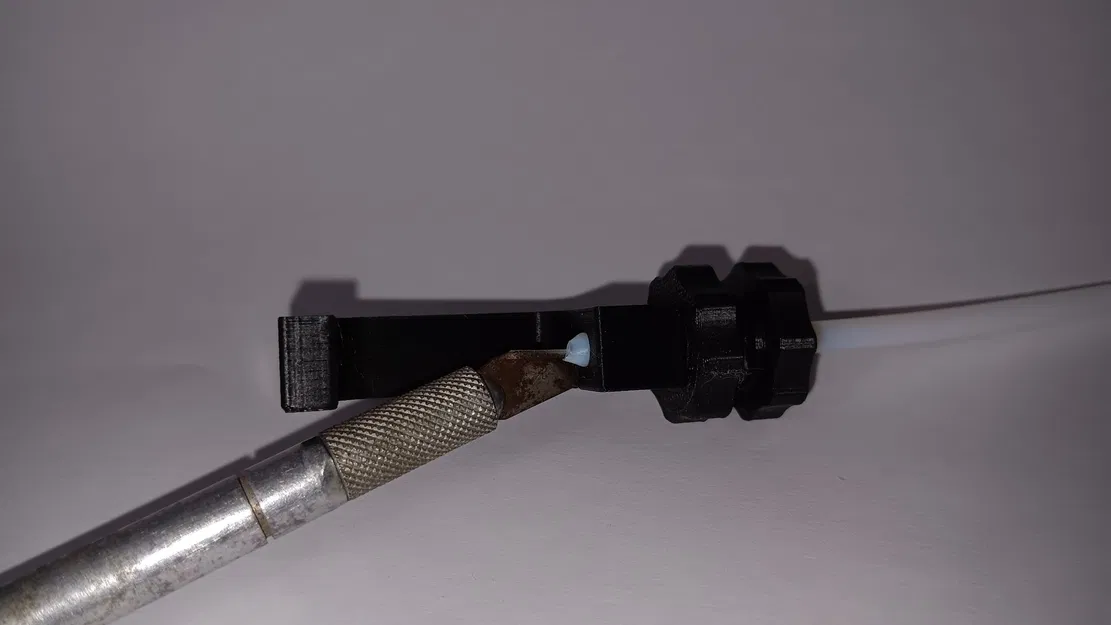

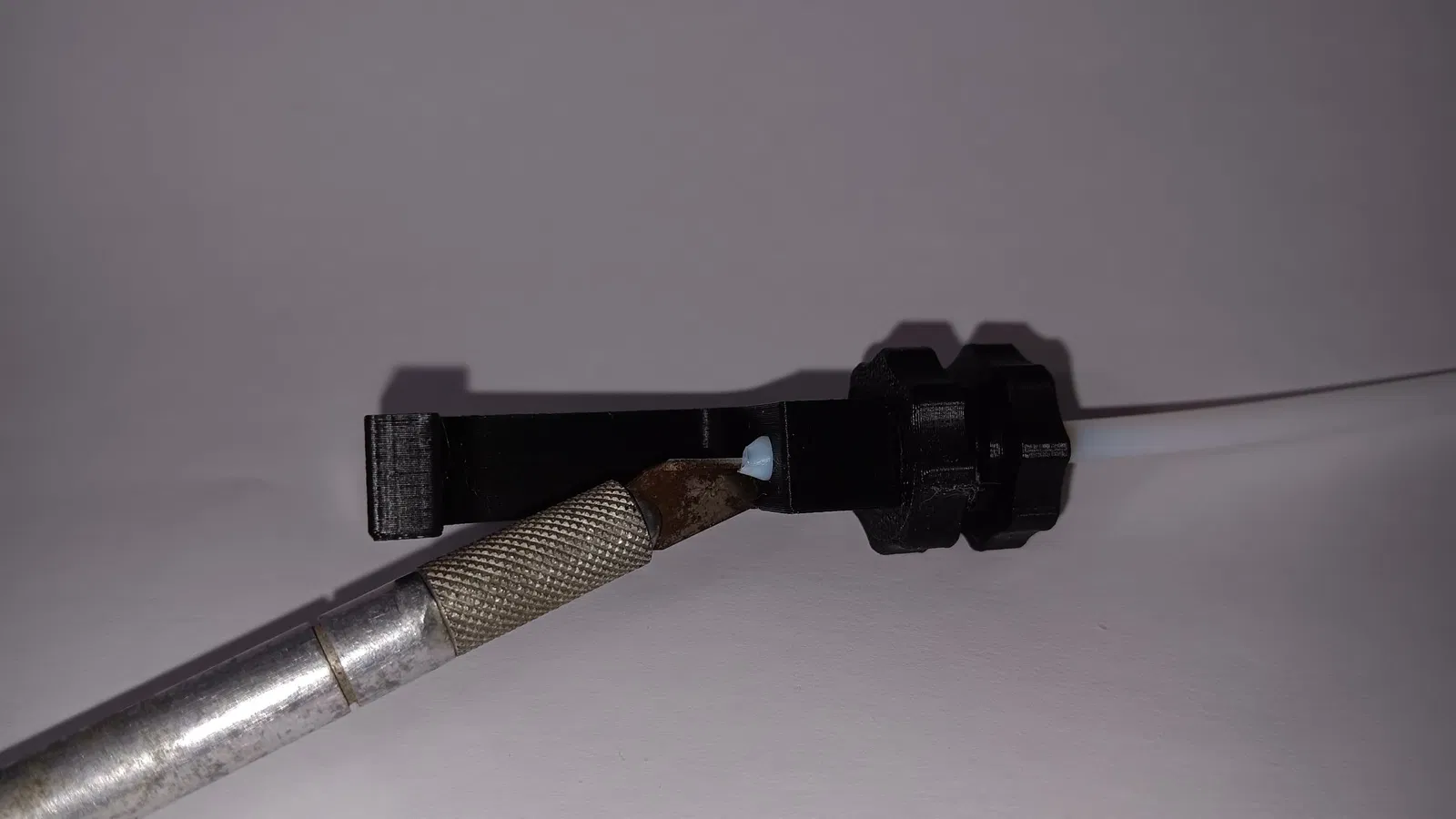

4. Sử dụng một lưỡi dao Exacto mới, lắp lưỡi vào khe trong jig sao cho lưỡi nằm phẳng ở đáy của jig.
5. Từ từ xoay ống và giá đỡ theo chiều kim đồng hồ khi nhìn từ phía giá đỡ ít nhất hai vòng. Lưu ý rằng ống PTFE sẽ bắt đầu cắt đầu của ống.

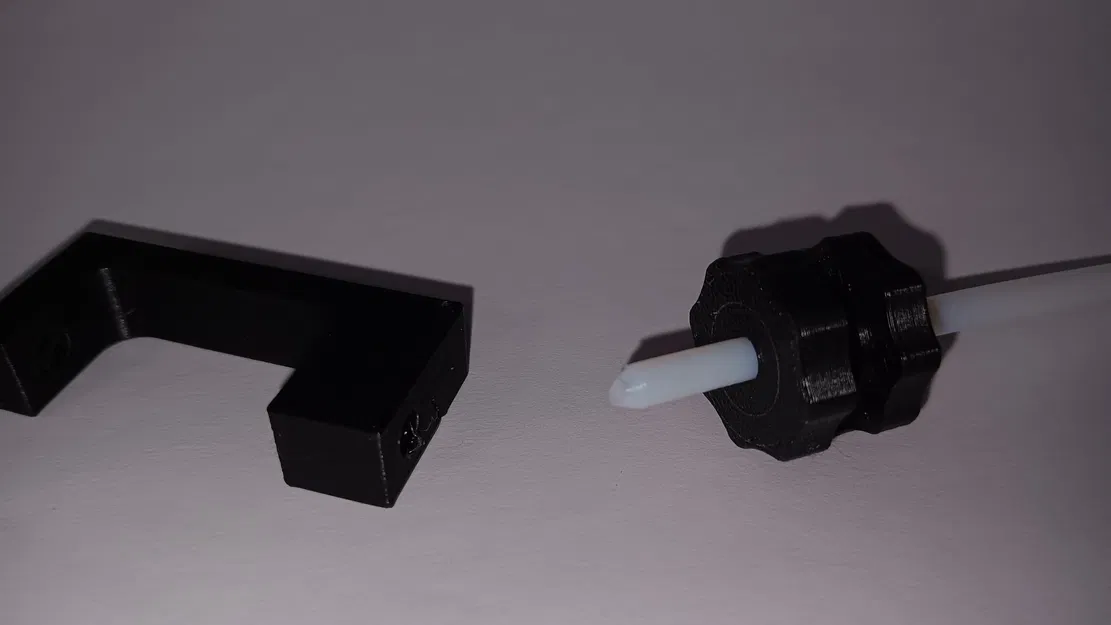

6. Khi ống đã được cắt, tháo ống ra khỏi jig và nới lỏng đai ốc trên giá đỡ ống. Tháo giá đỡ ra khỏi đoạn ống.

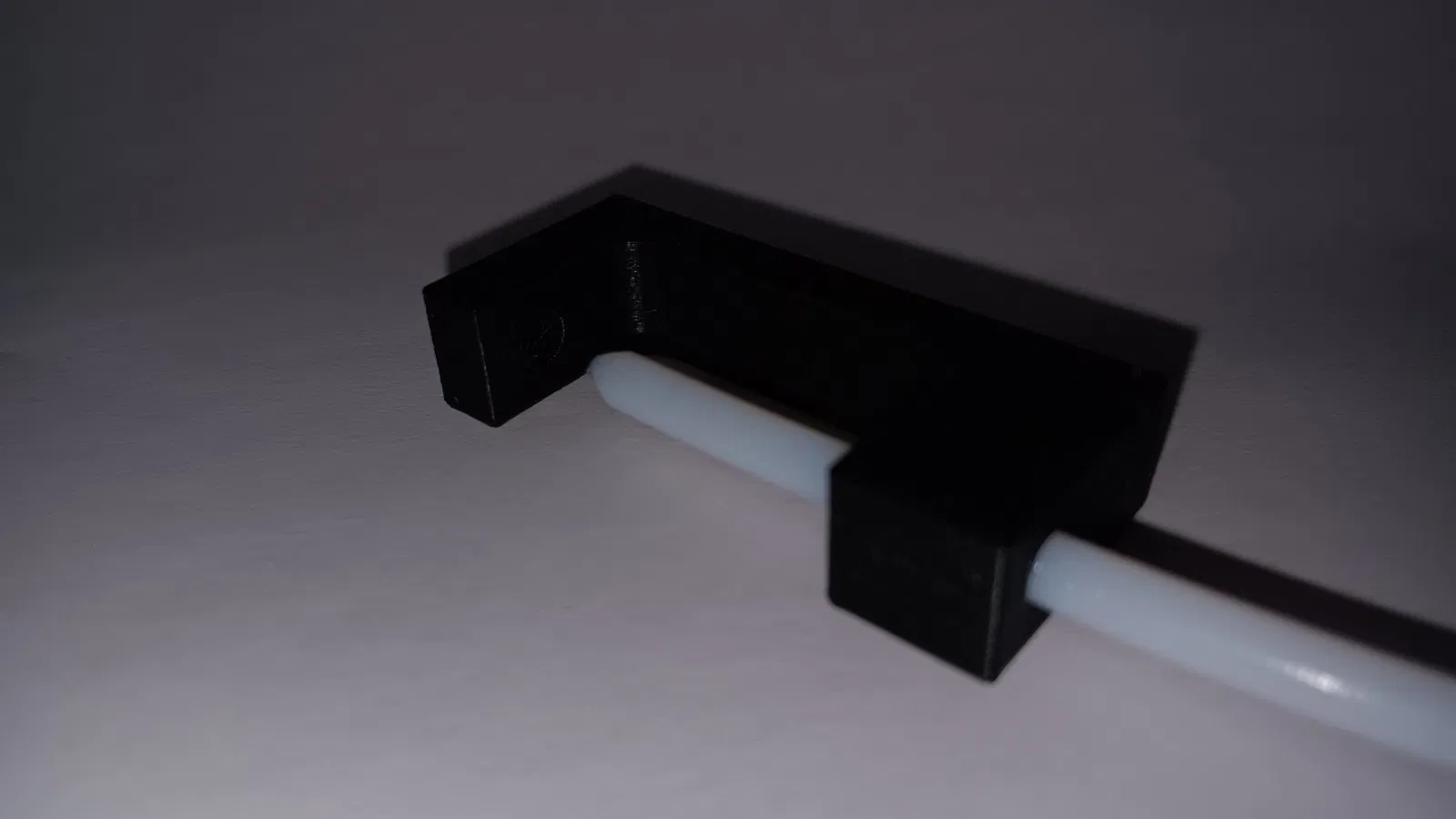

7. Nhét lại đầu ống vừa cắt vào jig và ấn nó hoàn toàn vào cho đến khi đầu cắt ngồi vào đầu đối diện của jig.

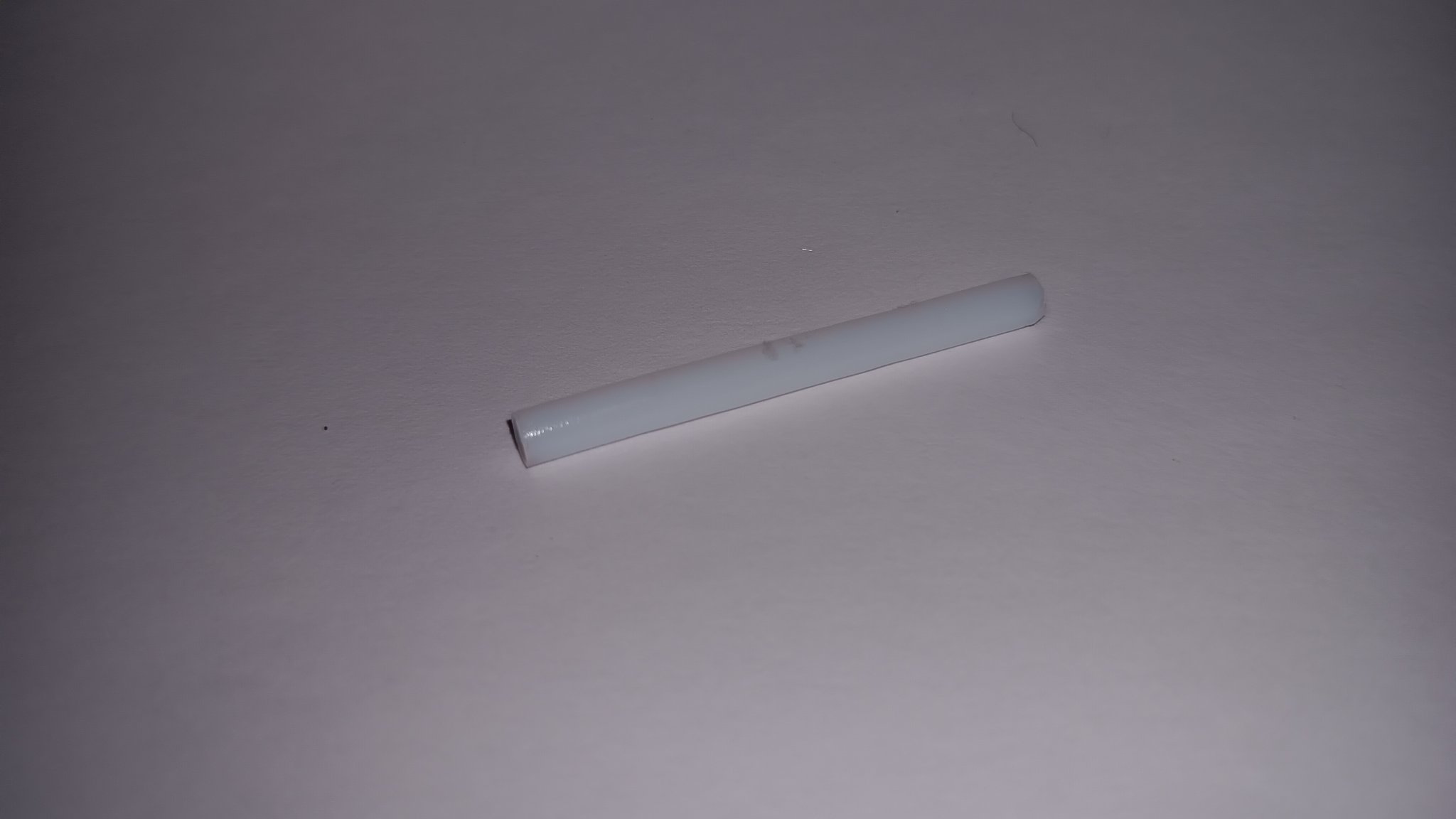

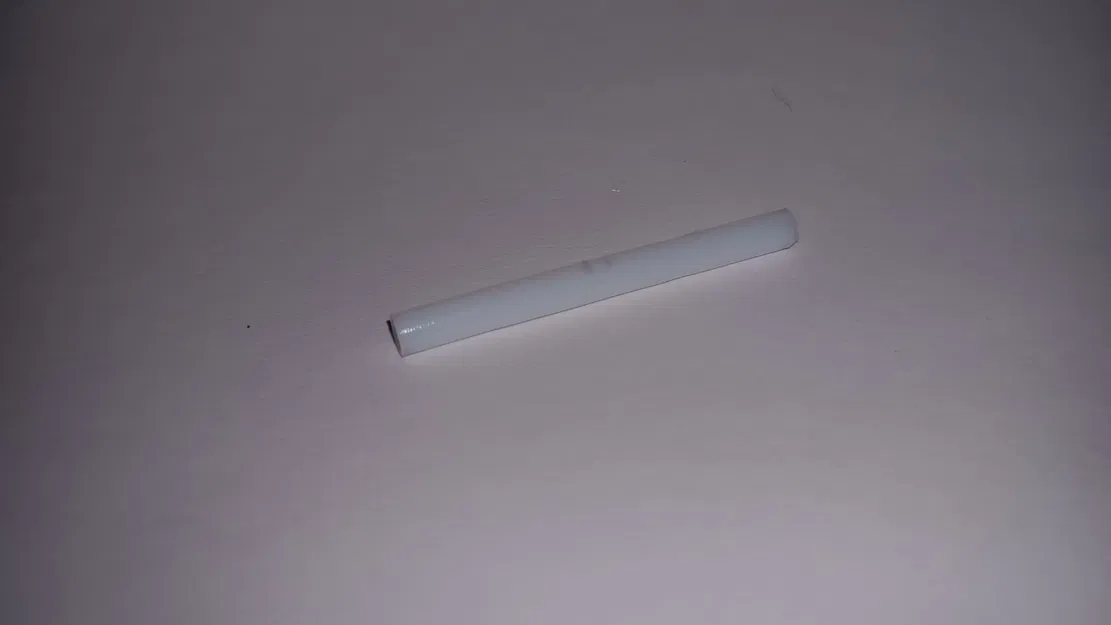

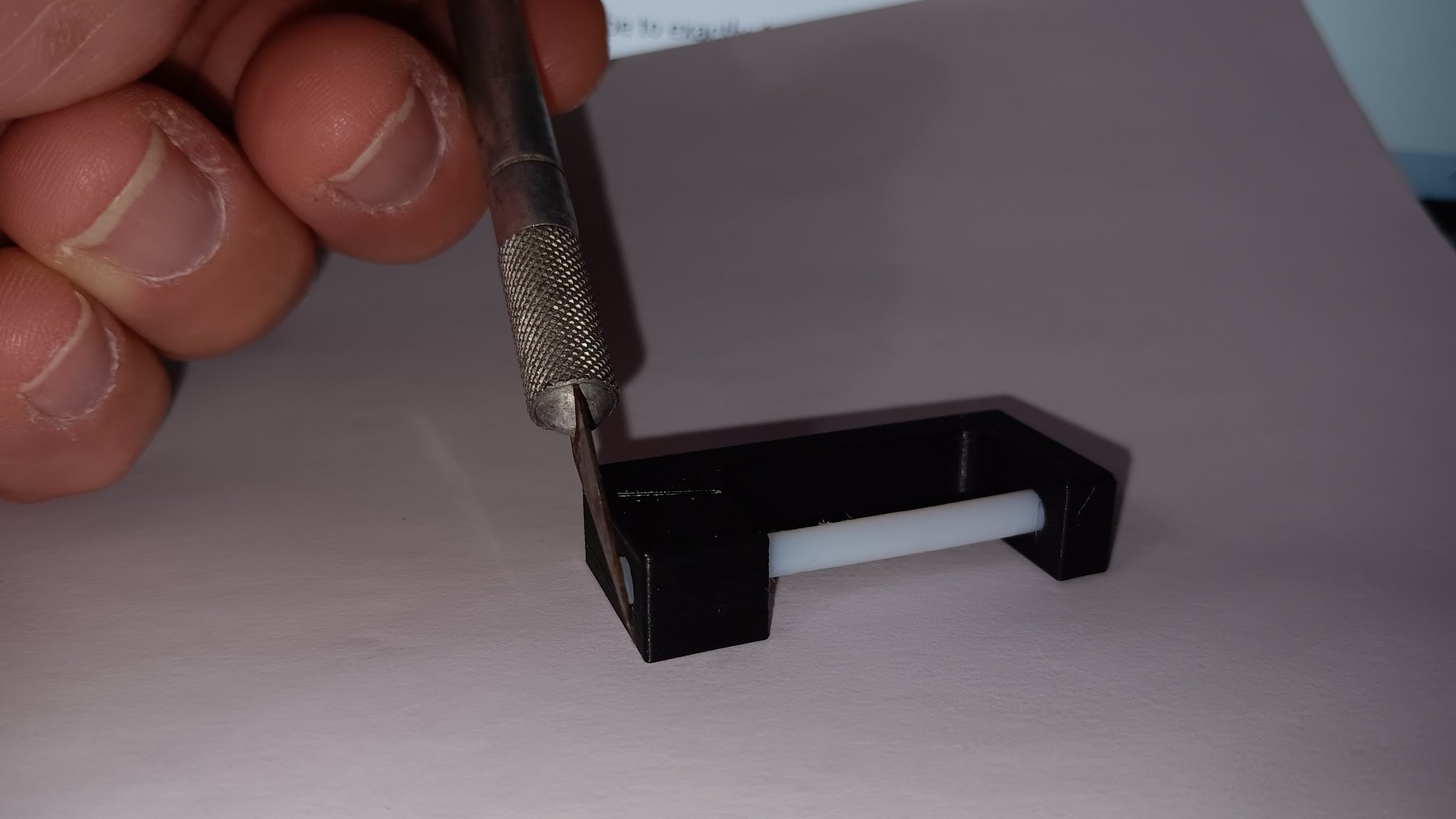

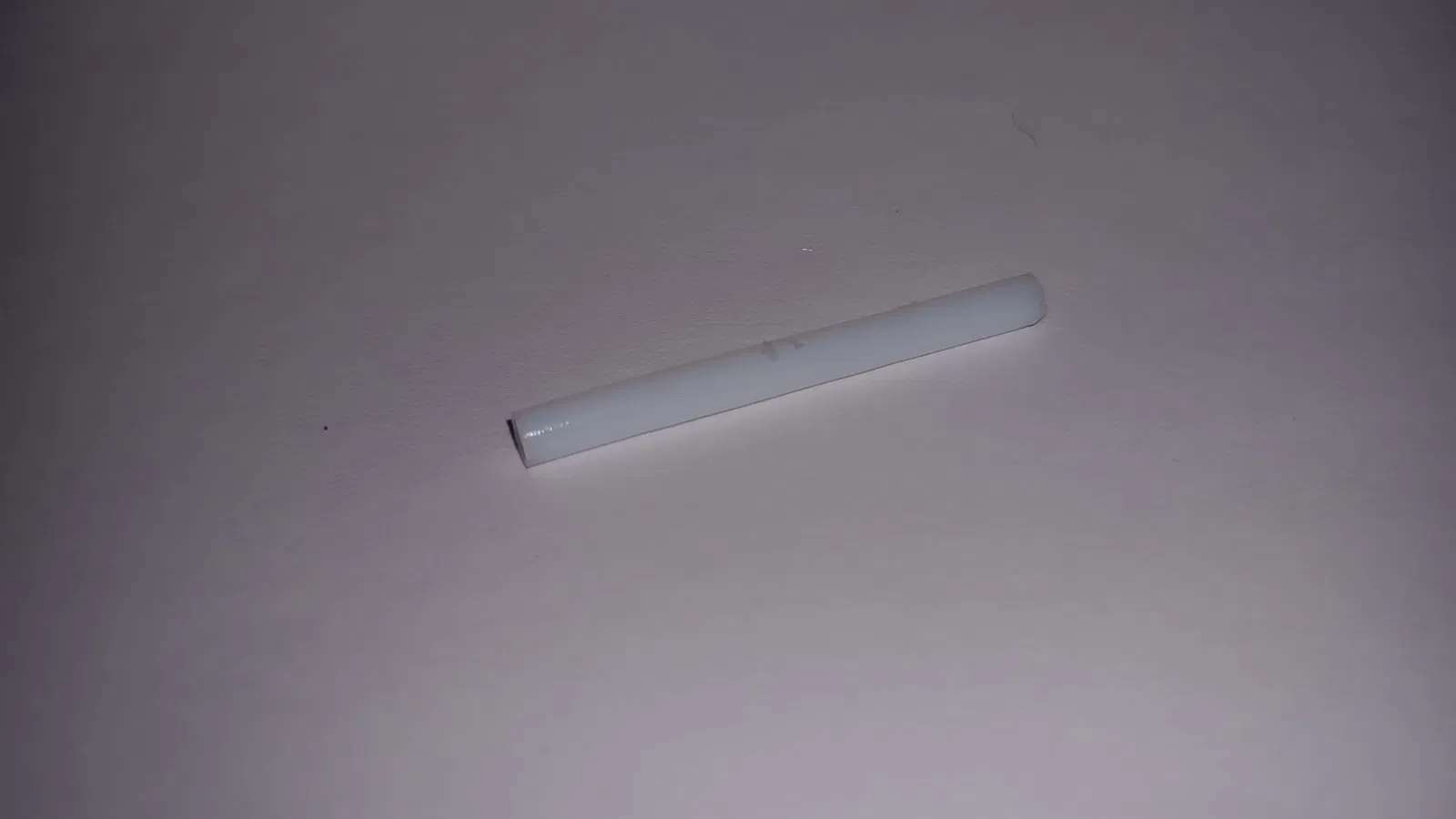

8. Khi ống đã ngồi hoàn toàn, sử dụng Exacto để cắt ống đến độ dài bằng cách sử dụng tường bên của jig làm hướng dẫn. Điều này cắt ống đến chiều dài cần thiết là 42.3mm.
9. Sử dụng một mũi khoan countersink sắc, khoan countersink đầu phẳng của ống trong khi vẫn ở trong jig.
10. Khi hoàn thành, tháo ống ra khỏi jig và loại bỏ bất kỳ mảnh vụn nào còn lại có thể có trong ống.
