Giá đỡ lắp đặt đồng hồ đo cho máy in Ender-5 S1

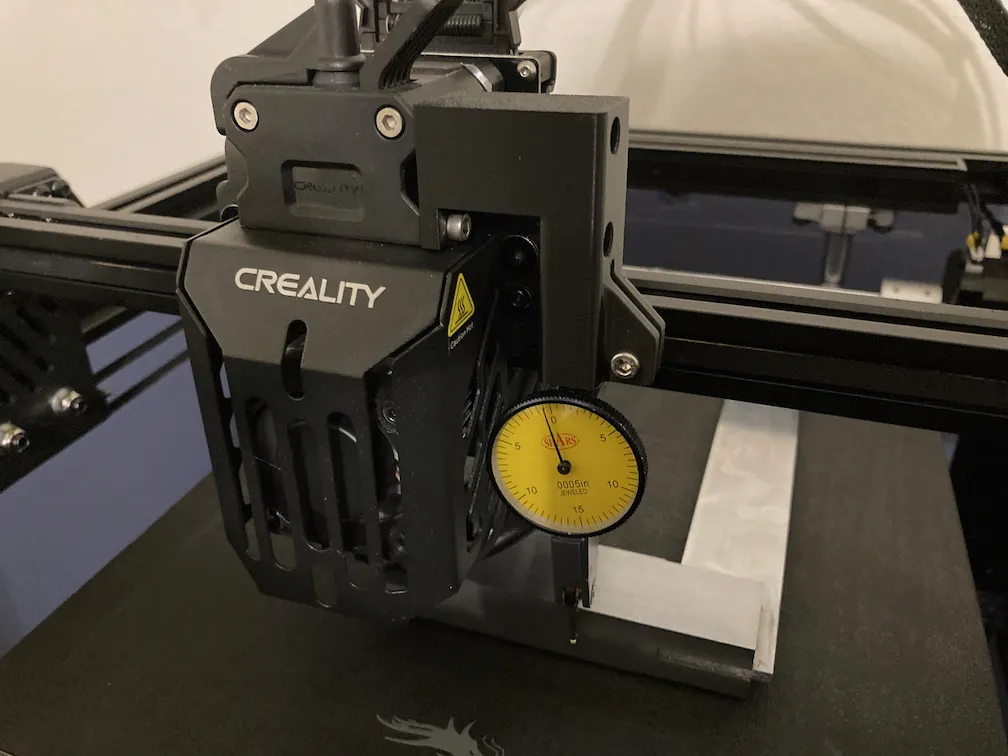

Đây là một giá đỡ cho thiết bị kiểm tra dial test indicator, được gắn vào bên phải của đầu đùn tiêu chuẩn của máy in Ender-5 S1.

Nó cho phép chạy thiết bị kiểm tra chống lại một khối vuông đã biết (khối 1-2-3, thước vuông thợ cơ khí, v.v.) để kiểm tra rằng các trục X/Y vuông góc với nhau.

Giá đỡ được gắn bằng hai vít M3x6. Để kẹp thiết bị kiểm tra, tôi đã sử dụng vít M3x10 và chèn ren M3*H3.

In ấn

Việc in không cần thiết phải có bất kỳ hỗ trợ nào hoặc bất kỳ cài đặt đặc biệt nào. In mặt trên xuống.

Quy trình Căn chỉnh

Tôi đã sử dụng quy trình căn chỉnh sau. Tất cả các động cơ đều được ngắt kết nối tại thời điểm này, và tôi đã di chuyển khung bằng tay.

1. Đặt một thước vuông thợ cơ khí trực tiếp lên bề mặt từ tính.
2. Đặt một thiết bị kiểm tra vào giá đỡ, gắn giá đỡ vào đầu đùn. Đảm bảo thiết bị kiểm tra hướng về bên phải.
3. Chạy thiết bị kiểm tra dọc theo cạnh dài của thước vuông. Gõ nhẹ vào thước vuông để thiết bị kiểm tra không di chuyển khi chạy chống lại thước vuông. Lý tưởng nhất, không nên có sự di chuyển nào trong thiết bị kiểm tra.
4. Xoay thiết bị kiểm tra để hướng về phía trước.
5. Chạy thiết bị kiểm tra qua cạnh trước của thước vuông.
6. Xem có cần điều chỉnh gì không. Nếu thiết bị kiểm tra không di chuyển hoặc di chuyển rất nhẹ, các trục X/Y là vuông góc hợp lý, và không cần điều chỉnh.
7. Nếu không, thả coupler của trục Y (trên Ender-5 S1, đó là coupler ở phía sau kết nối động cơ bước Y với trục đi sang trái), di chuyển các xe trái và phải khi cần thiết (ví dụ, di chuyển xe trái về phía trước và xe phải về phía sau), siết chặt coupler. Có lẽ, sẽ hữu ích nếu có một bàn tay thứ ba, để bạn có thể giữ các xe bằng cả hai tay và người khác có thể siết chặt coupler.
8. Kiểm tra lại sự căn chỉnh.

Có lẽ, không thừa khi kiểm tra rằng khung là vuông. Tuy nhiên, nếu cả hai bên của khung song song với nhau, quy trình này sẽ làm cho khung trở nên vuông góc với chúng ngay cả khi khung tự nó bị lệch.

Có thể có một số điều khác cần xem xét về thứ tự điều chỉnh mọi thứ (bánh xe, dây đai, khớp nối). Tôi không có kinh nghiệm căn chỉnh máy in 3D, tôi chỉ điều chỉnh khớp nối.

Có thể chạy khung dưới nguồn điện, nhưng hãy chắc chắn lắp đặt giá đỡ SAU KHI định vị động cơ. Giá đỡ can thiệp vào việc định vị trục X và bạn có thể làm hỏng máy in của mình nếu bạn định vị với giá đỡ đã lắp.

Sau khi thực hiện căn chỉnh, tôi đã kiểm tra lại bằng cách chạy một số mã G để di chuyển đầu đùn. Di chuyển bằng tay trong quá trình căn chỉnh có thể làm cho khung di chuyển hơi khác khi chạy dưới nguồn điện, vì vậy có lẽ là một ý tưởng tốt để kiểm tra với động cơ đang hoạt động vào cuối cùng.

LƯU Ý: Một lần nữa, giá đỡ can thiệp vào việc định vị trục X!
