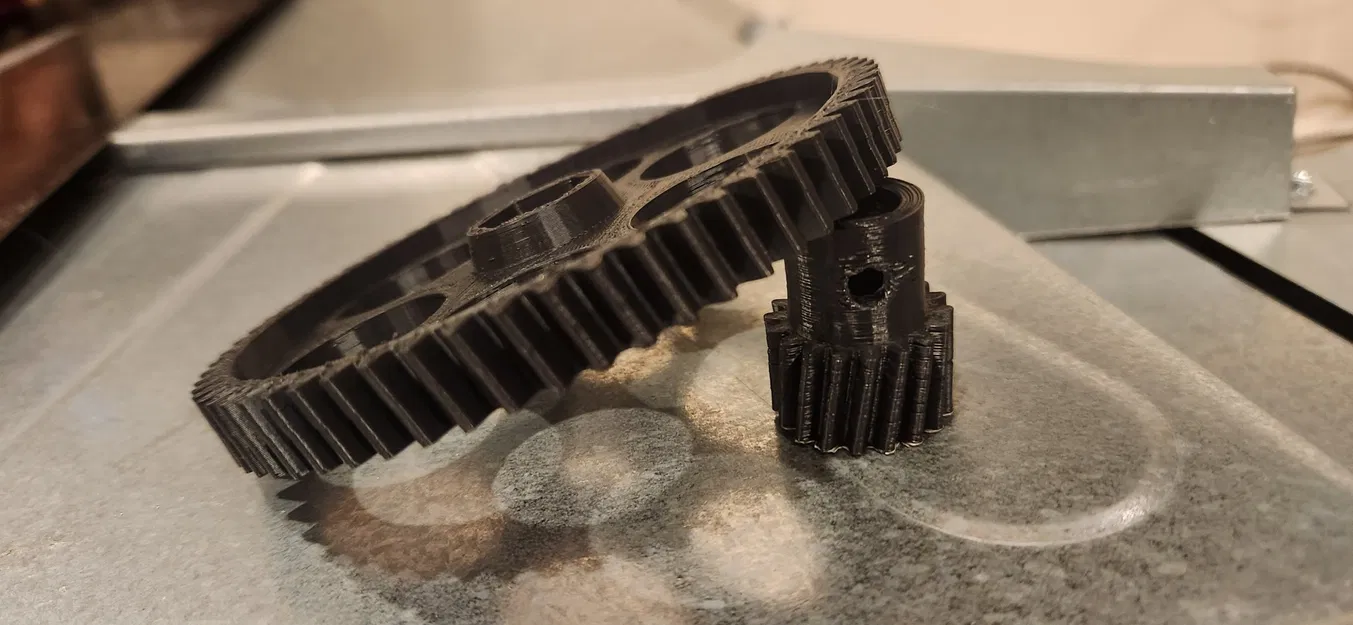

Bộ bánh răng thay thế cho máy ép rác Whirlpool

Đây là một mô hình OpenSCAD cho một bộ bánh răng thay thế cho máy ép rác của Whirlpool, và có thể là của các thương hiệu khác. Khi bánh răng lớn của máy ép rác của tôi bị gãy làm đôi, tôi đã lên internet để tìm kiếm một bộ thay thế. Thiếu số mô hình và thấy giá từ $60-80 trở lên, tôi đã làm điều mà bất kỳ nhà chế tạo nào cũng sẽ làm, và đã dành vài ngày để thiết kế và thử nghiệm phiên bản của riêng mình, tiêu tốn (theo nghĩa đen) khoảng $5-10 nhựa nữa.

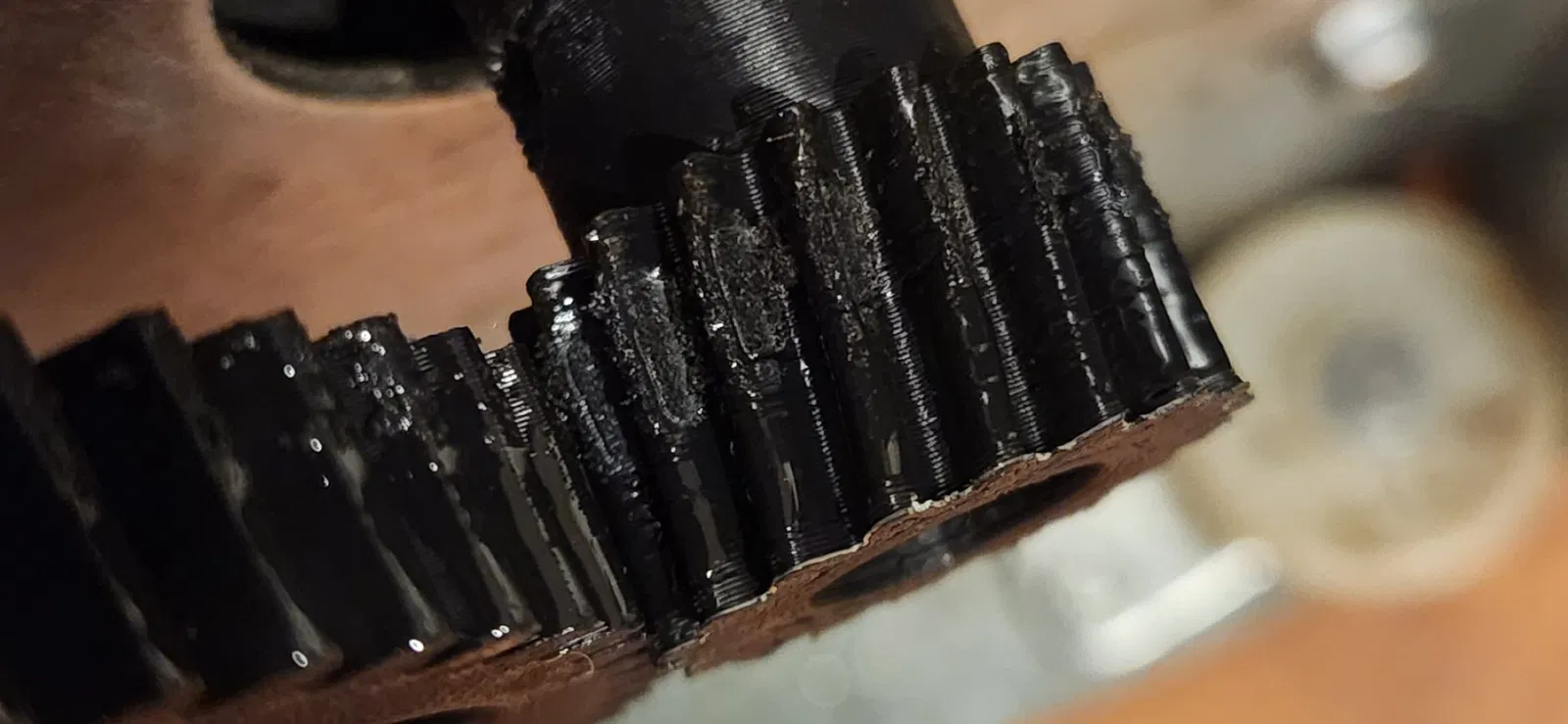

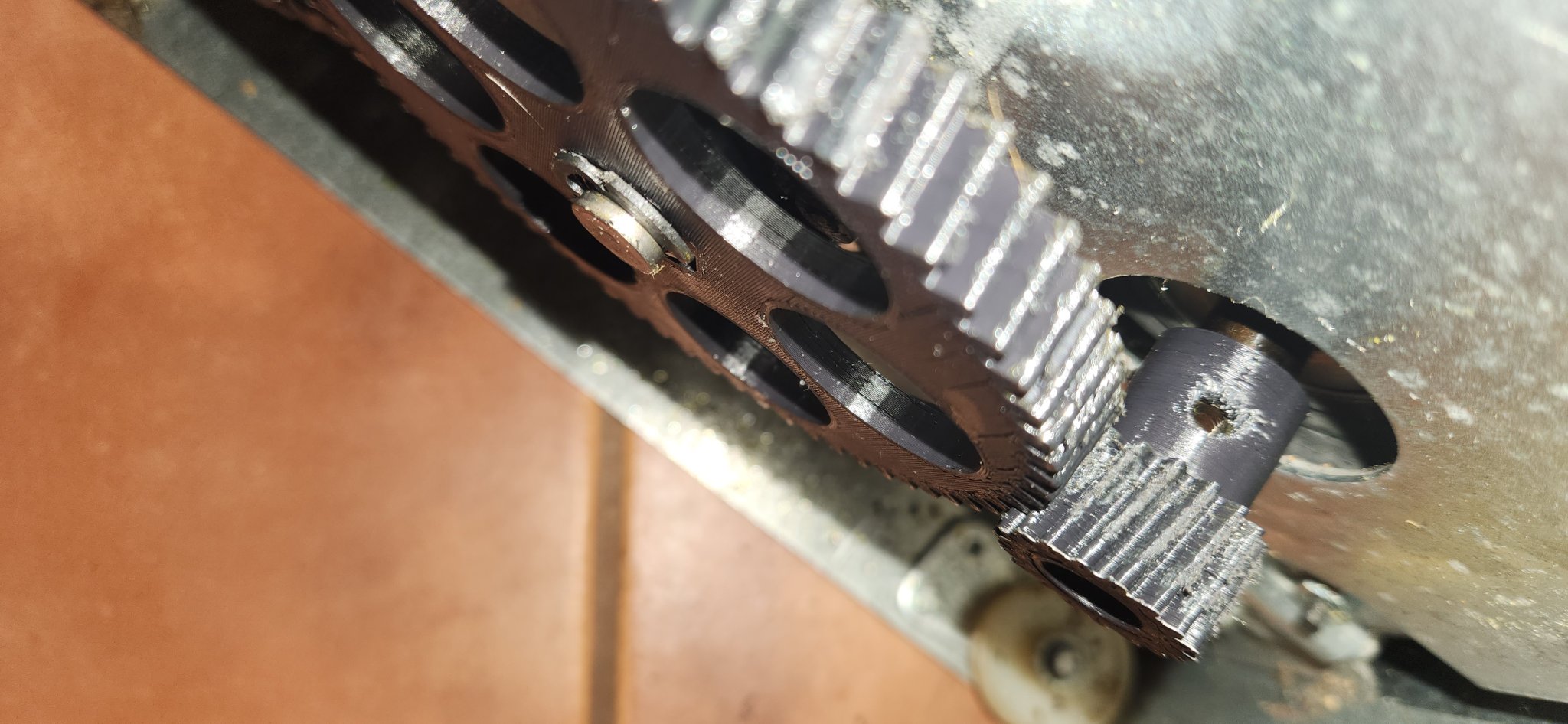

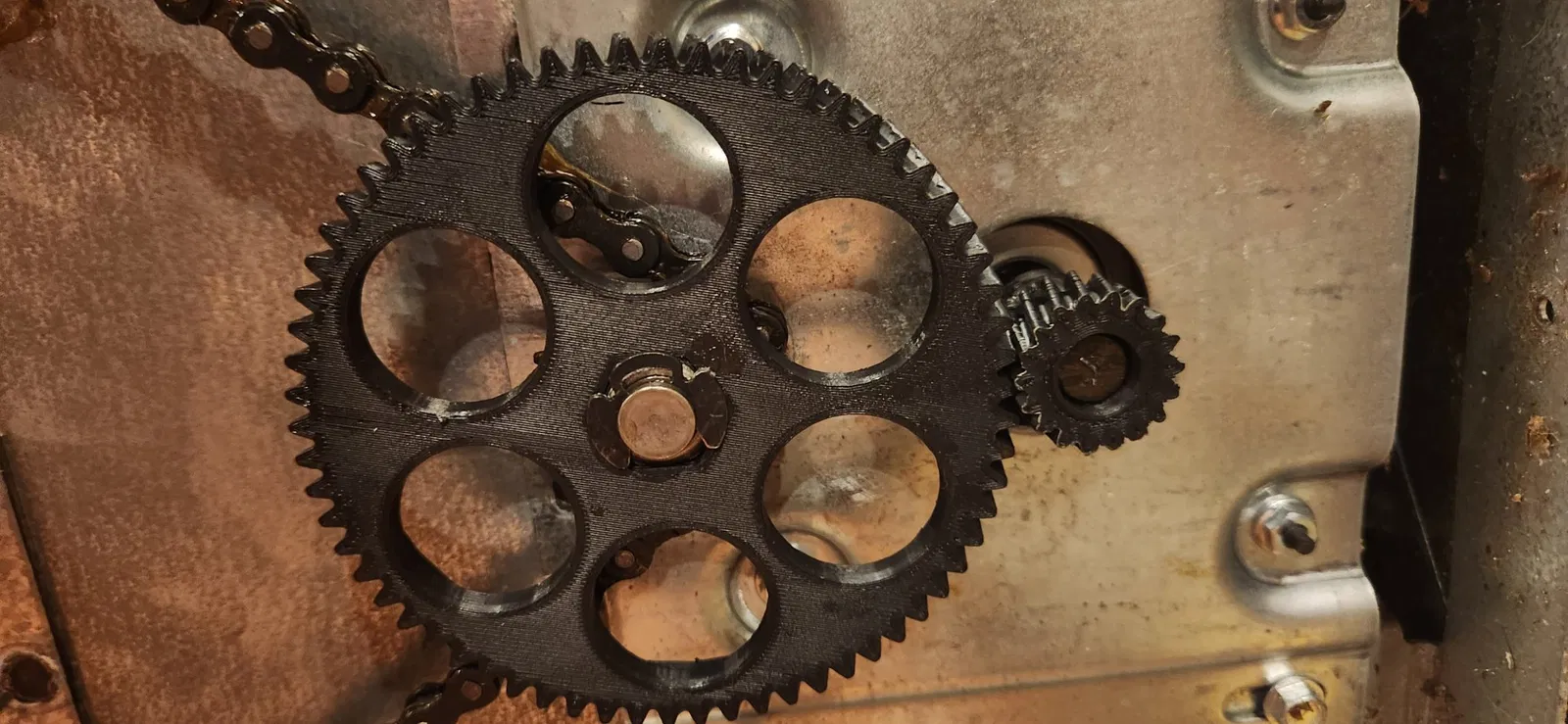

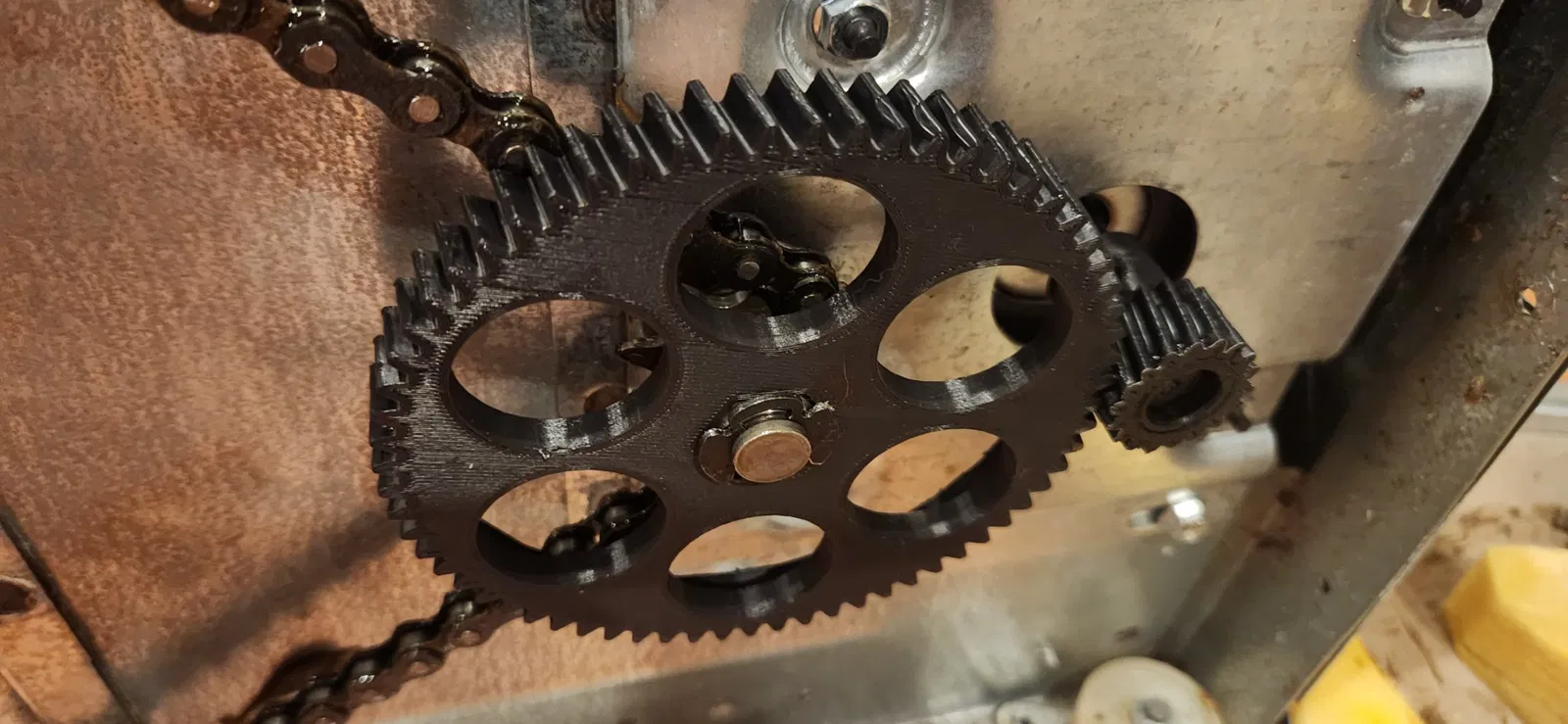

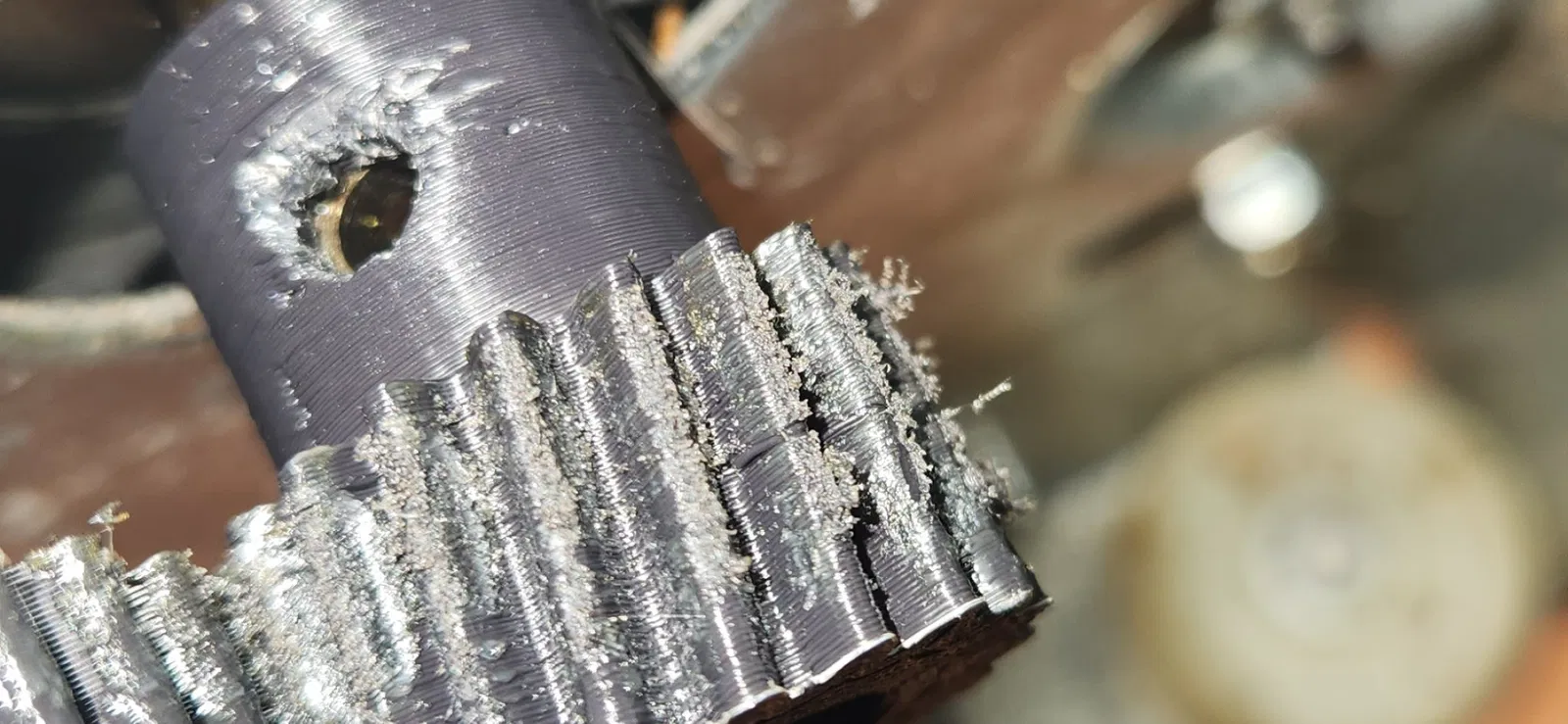

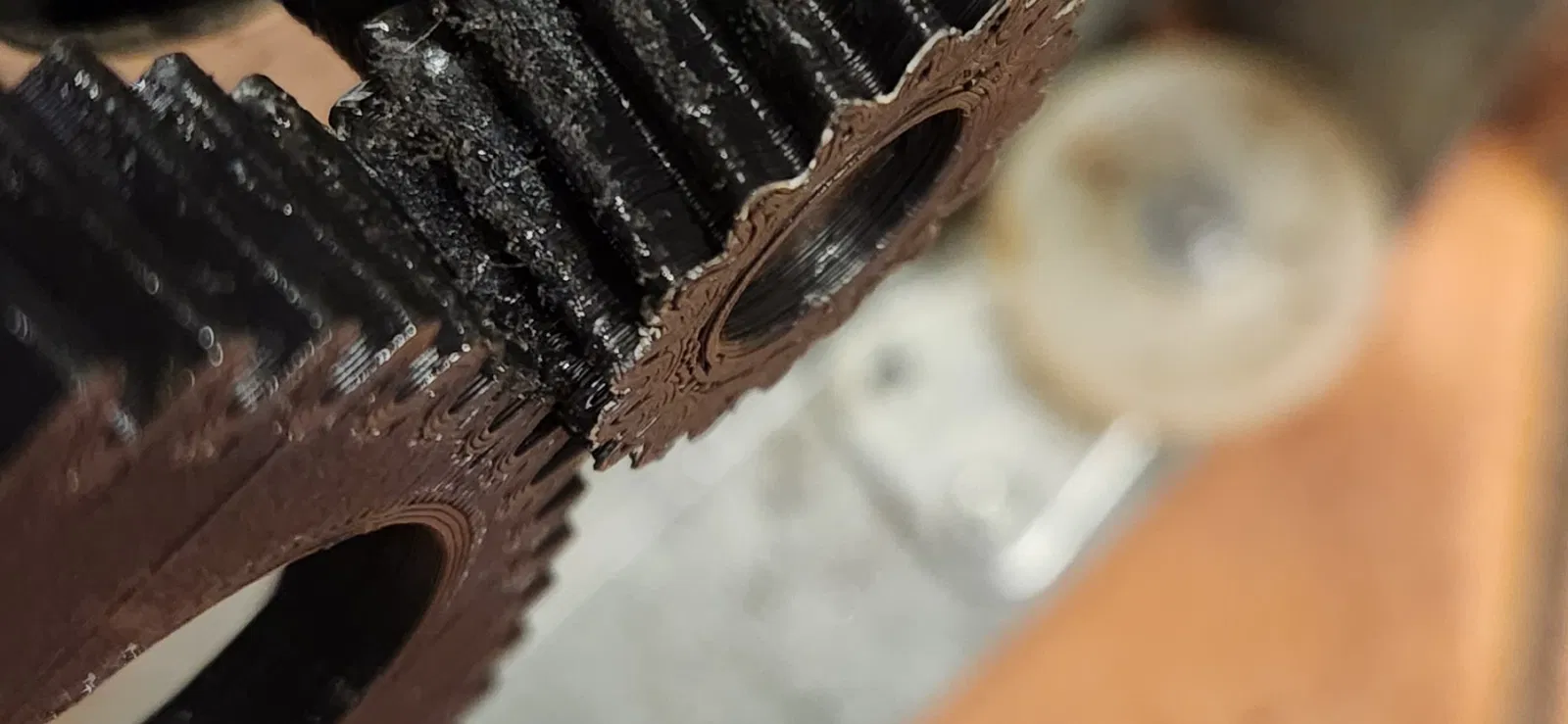

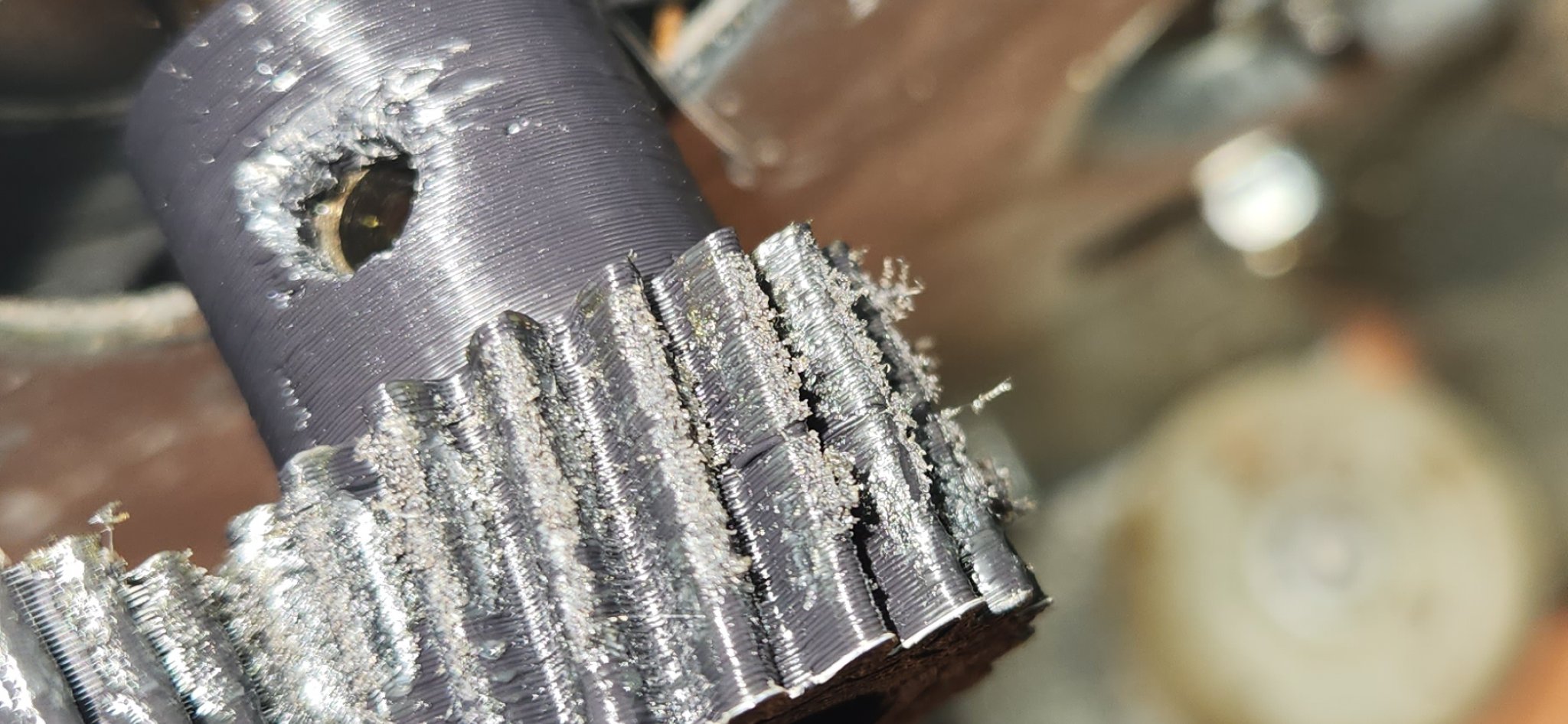

Bạn sẽ muốn in cái này bằng ABS, ASA (lựa chọn của tôi), hoặc thứ gì đó tương tự, các loại nhựa kém hơn sẽ không thể chịu được nhiệt từ ma sát của các bánh răng. Hãy chắc chắn bôi trơn với một ít mỡ mới. Phiên bản mà tôi đang tải lên là phiên bản cuối cùng mà tôi cảm thấy thoải mái khi lắp đặt vào máy. Nó sẽ chạy mượt mà trong một hoặc hai chu kỳ, nhưng bánh răng lớn vẫn có xu hướng bị kẹt. Tôi nghi ngờ điều này là do vẫn còn một chút độ chơi trong bánh răng khi nó được lắp đặt trên trục. Tôi cũng gặp phải một số hiện tượng biến dạng của ASA và các triệu chứng giống như chân voi, và tôi nhận thấy một số mảnh nhựa nhỏ tích tụ ngay cả khi máy đang hoạt động tốt. Hy vọng rằng đây chỉ là bộ bánh răng tự làm quen, chứ không phải chỉ đơn thuần là tự gãy…

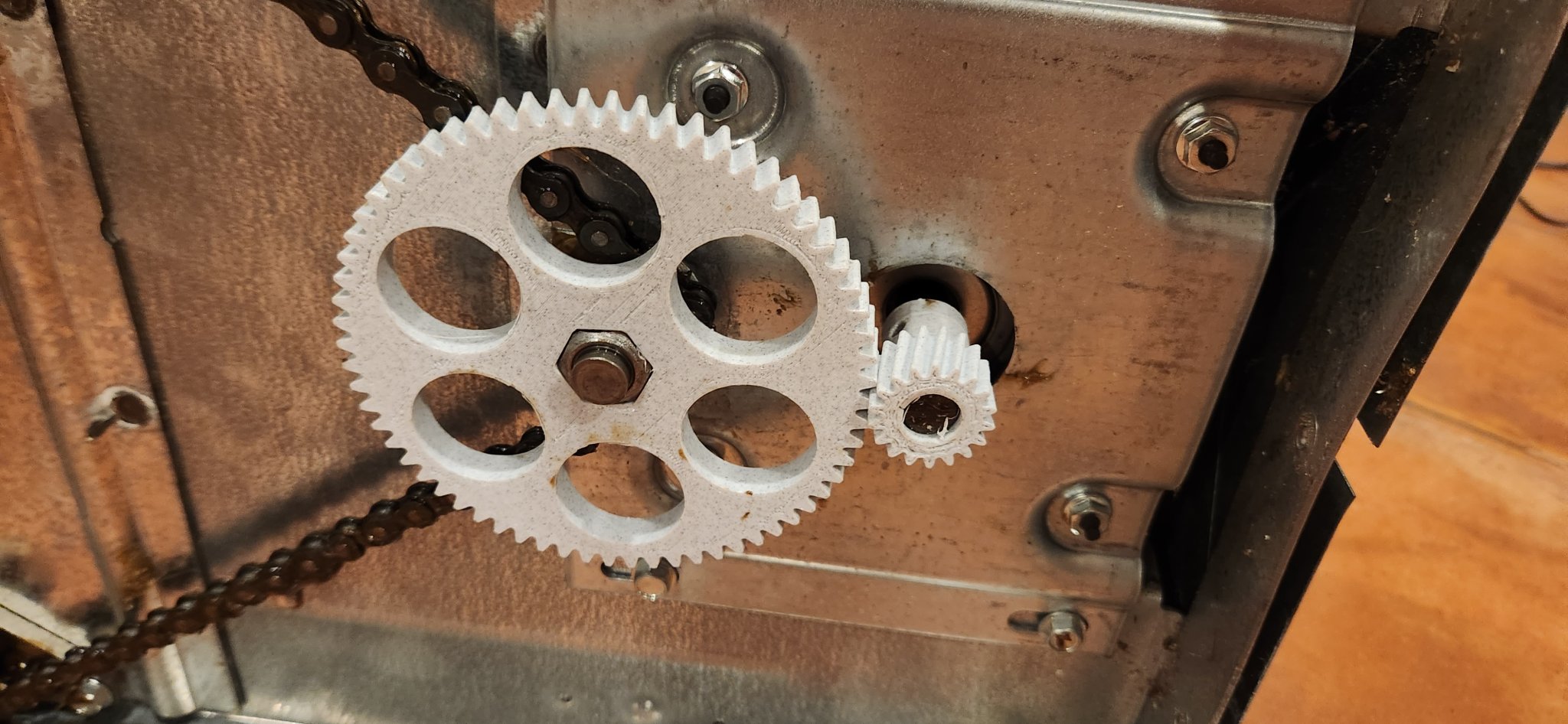

Bánh răng lớn ban đầu của tôi rõ ràng đã bị hỏng vào một thời điểm nào đó, vì vậy tôi không thể đếm các răng của nó hoặc lấy bất kỳ kích thước nào khác. Tôi đã làm việc ngược lại từ bánh răng nhỏ, vì vậy tôi có một số lượng răng chính xác và đơn giản thiết kế bánh răng lớn hơn để phù hợp với các ràng buộc của hai trục. Phiên bản thứ ba của bánh răng nhỏ đã cho ra rất chính xác; thước đo mắt của tôi ước lượng nó đạt 97% so với bản gốc. Mã OpenSCAD của tôi không phải là sạch nhất mà tôi đã viết, nhưng nên nằm trong giới hạn cho một dự án cá nhân. Ở nhiều nơi có những hằng số ma thuật mà tôi đã điều chỉnh các kích thước vật lý đo được để phù hợp với những gì tôi nhận được từ Ender 3 V3 SE của mình. Ví dụ, nếu bạn thấy điều gì đó như radius = 25 - 3, điều đó có nghĩa là tôi đã đo được 25mm, nhưng phải giảm kích thước một chút.

Hy vọng một trong số các bạn sẽ đủ dũng cảm/điên rồ để thử nghiệm điều này, và tiếp tục cải tiến cho đến khi các bánh răng khớp nhau và hoạt động hoàn hảo. Sau đó, chúng ta, những người sáng tạo, sẽ cuối cùng được tự do khỏi sự áp bức của Big Trash Compactor và kế hoạch lão hóa có chủ đích của họ.
