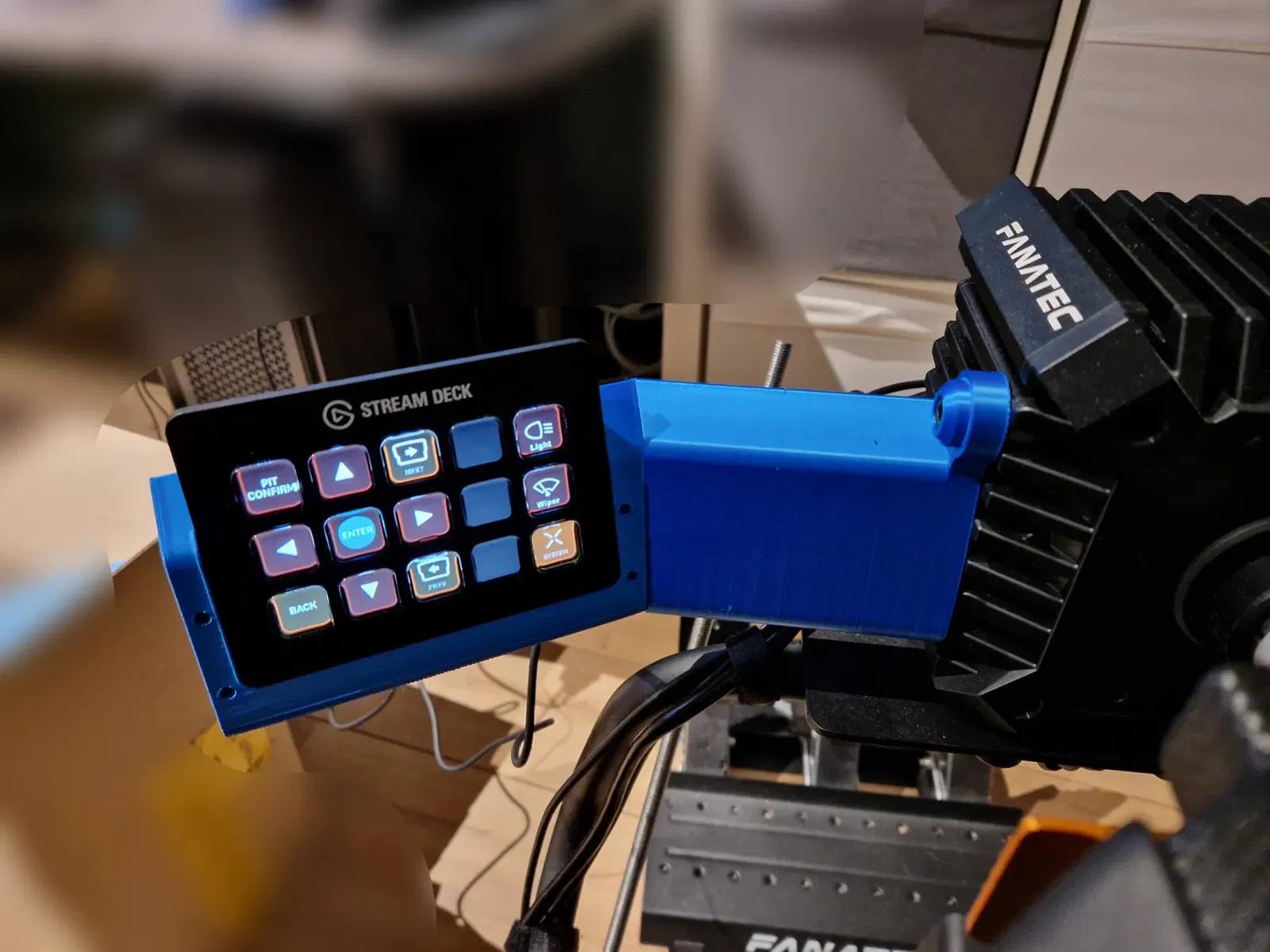

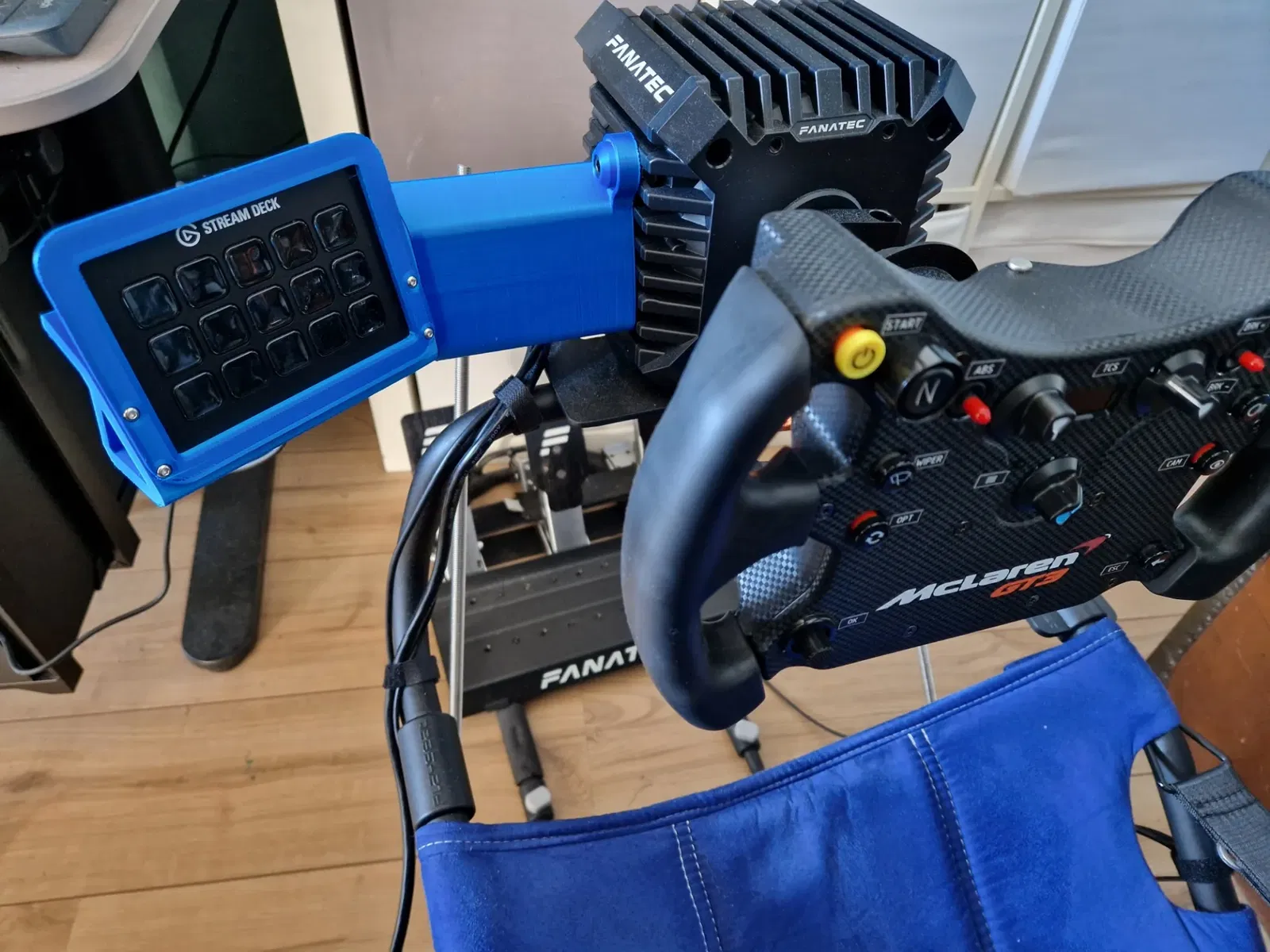

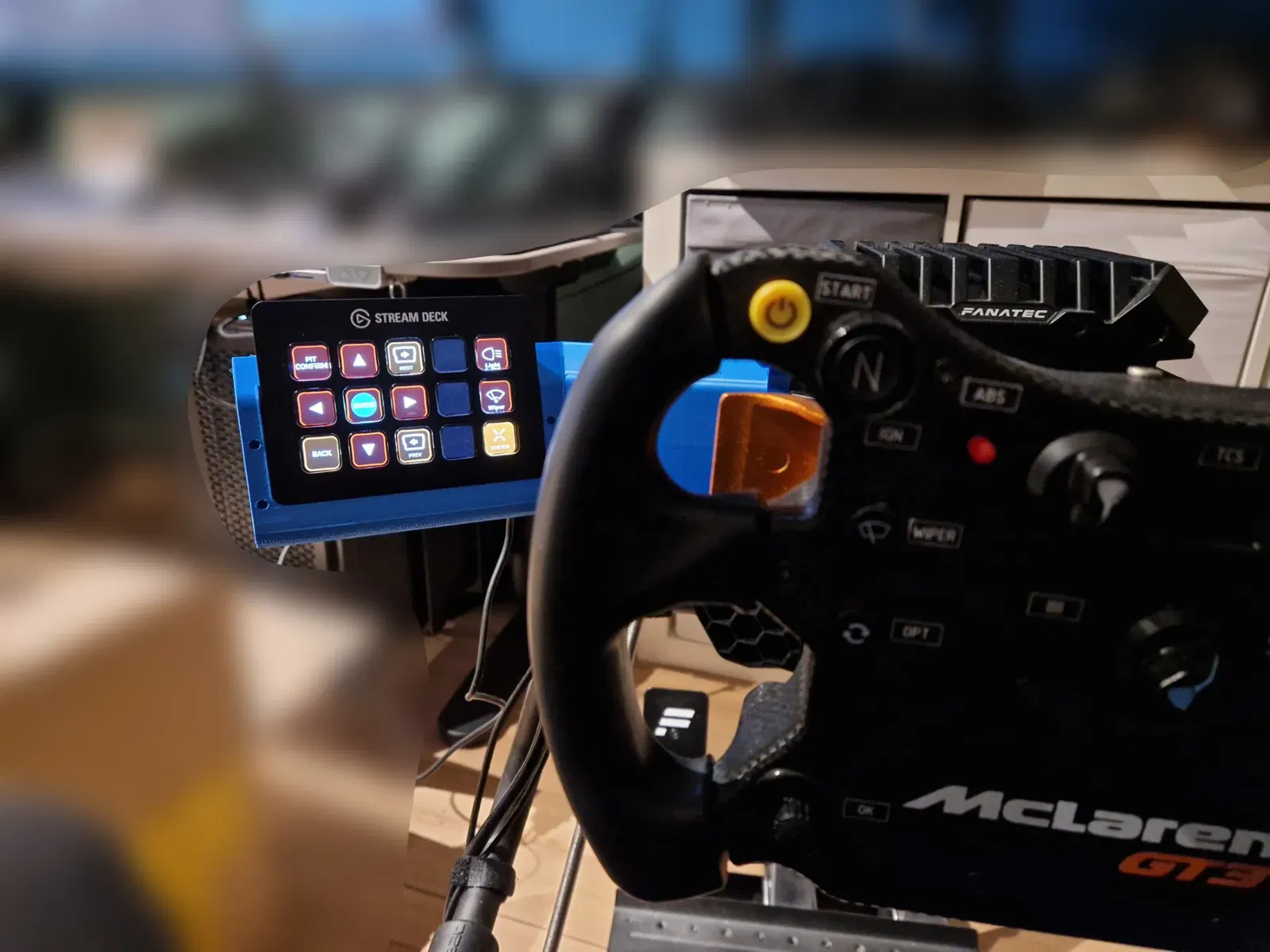

Giá đỡ Streamdeck MK2 cho đế Fanatec CSL DD

Một giá đỡ rất cứng cáp cho Streamdeck MK2 dành cho cơ sở bánh xe Fanatec.

Đã được thử nghiệm với CSL DD, nhưng bất kỳ cơ sở bánh xe Fanatec nào có khe lắp T-nut ở bên cạnh cũng nên hoạt động.

Các bộ phận bổ sung cần thiết:

• 3x M4xL4xD6 chèn đai ốc có rãnh
• 3x M4x12 bu lông (có thể dài hơn một chút)
• 4x M3xL4xD4 chèn đai ốc có rãnh
• 4x M3x5 hoặc M3x6 bu lông
• 2x M6 T-nut (đi kèm với cơ sở bánh xe Fanatec)
• 2x M6x20 bu lông (đi kèm với cơ sở bánh xe Fanatec)

Hướng dẫn:

1. Sử dụng một cái hàn để làm tan chảy các chèn vào các lỗ thích hợp. Các chèn M4 được thiết kế để đặt giữa phần StreamdeckMount và phần WheelbaseMount. Các chèn M3 được thiết kế để đặt vào phần StreamdeckMount, cho phần Cover.
2. Sử dụng các bu lông M4 để vặn phần StreamdeckMount vào phần WheelbaseMount.
3. Sử dụng các bu lông M3 để vặn phần Cover vào phần StreamdeckMount. Không cần chèn Streamdeck vào lúc này.
4. Sử dụng các T-nuts và bu lông M6 mà Fanatec cung cấp với cơ sở bánh xe để gắn cụm lại với cơ sở bánh xe.

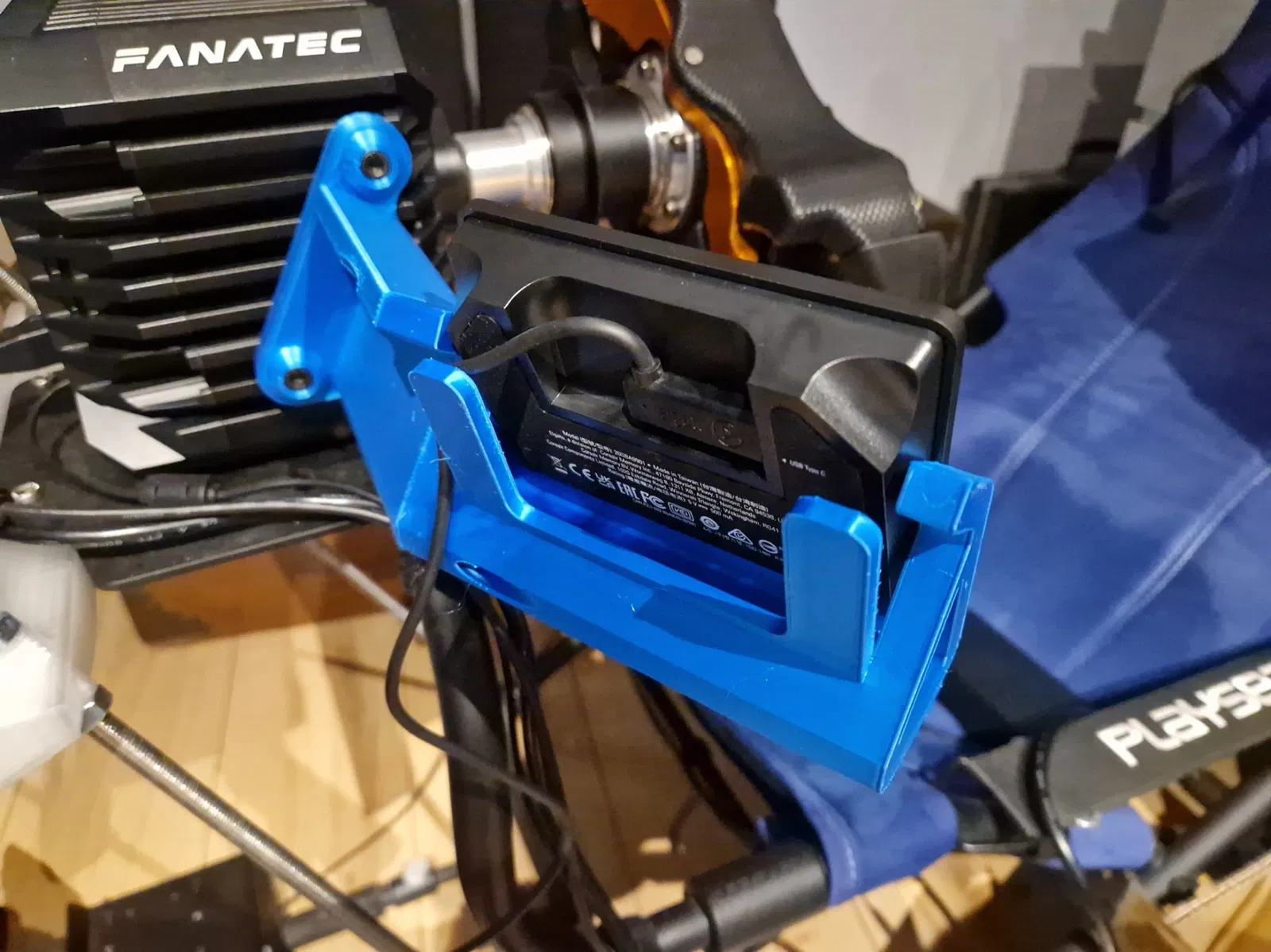

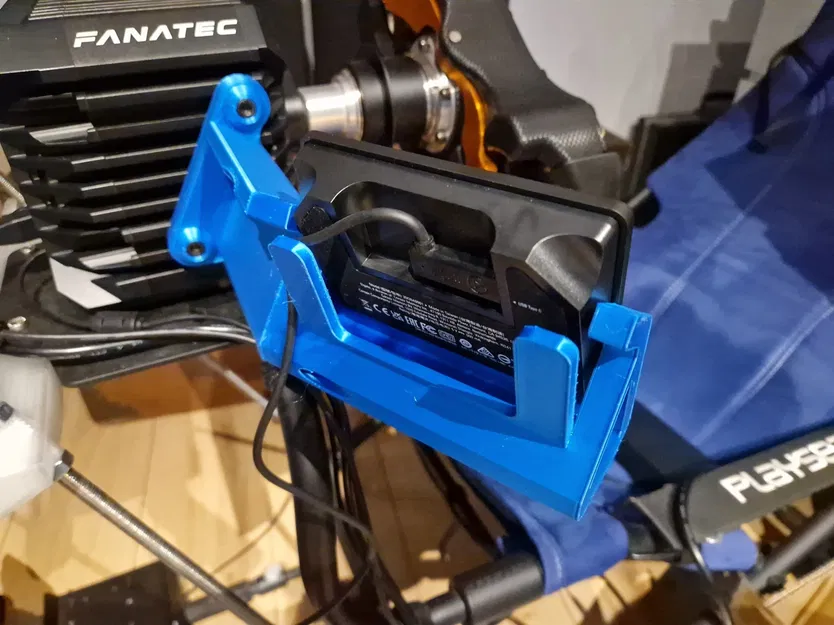

5. Để gắn Streamdeck, không cần phải tháo bốn bu lông M3. Chỉ cần uốn phần trên một chút và trượt Streamdeck vào.

Hướng dẫn in:

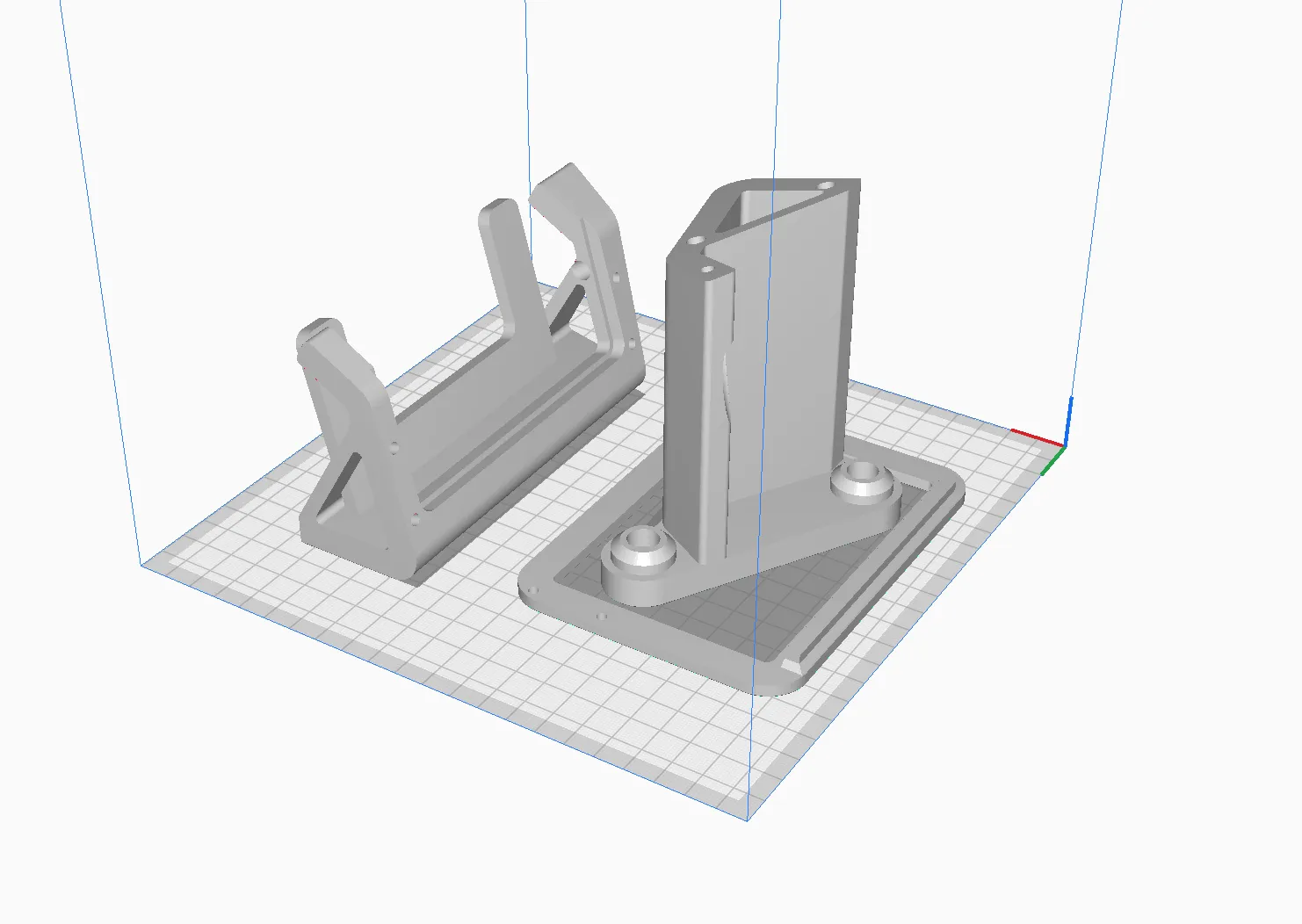

• Không cần sử dụng giá đỡ nếu bạn in như trong hình.

Hy vọng bạn thích mô hình này!
