Bộ nâng cấp thanh trượt MGN12H cho trục Y Anycubic Vyper
Bộ nâng cấp đường sắt tuyến tính cho xe ngựa y của AnyCubic Vyper. Sửa đổi thứ 2
Mô tả

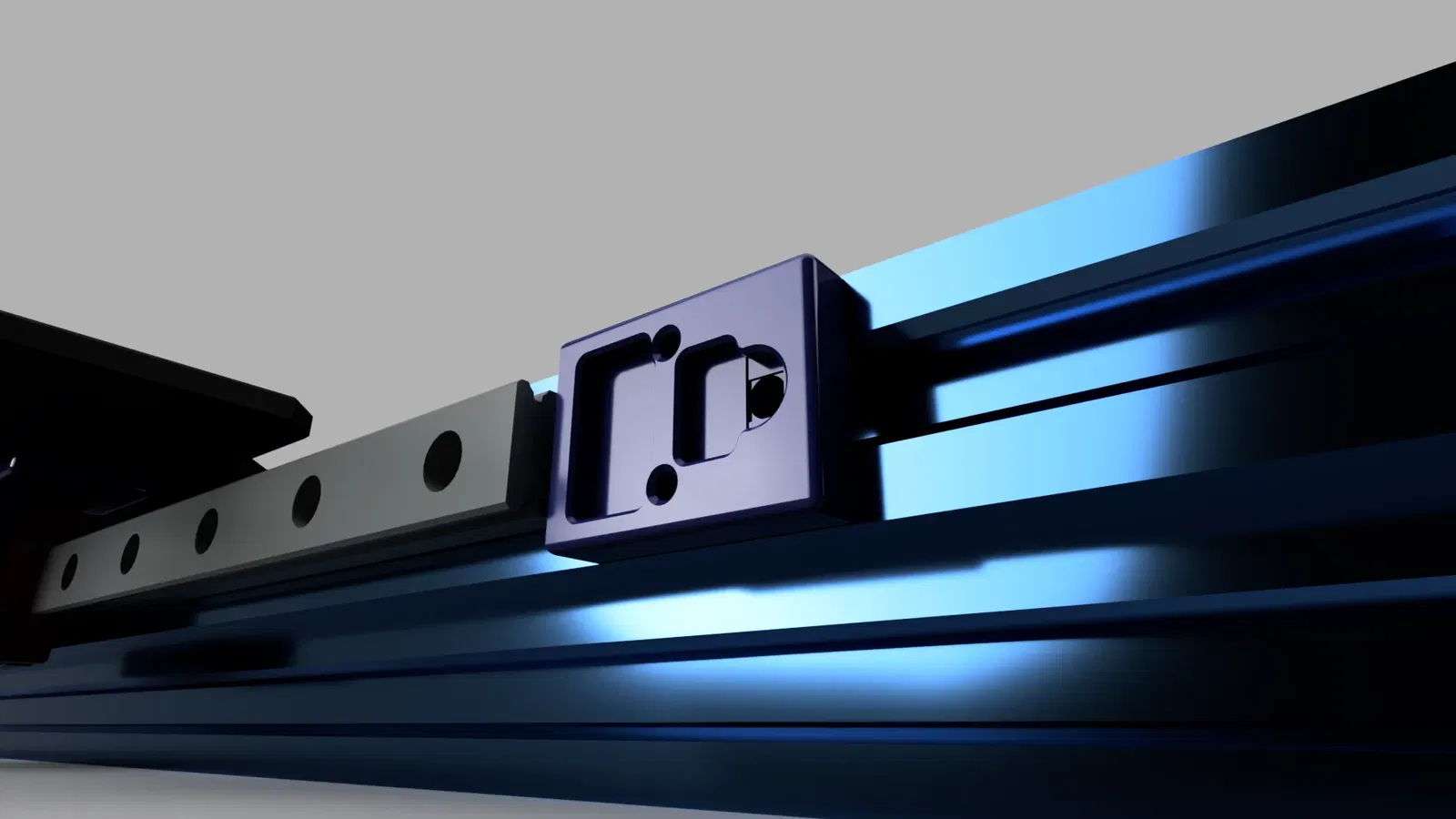

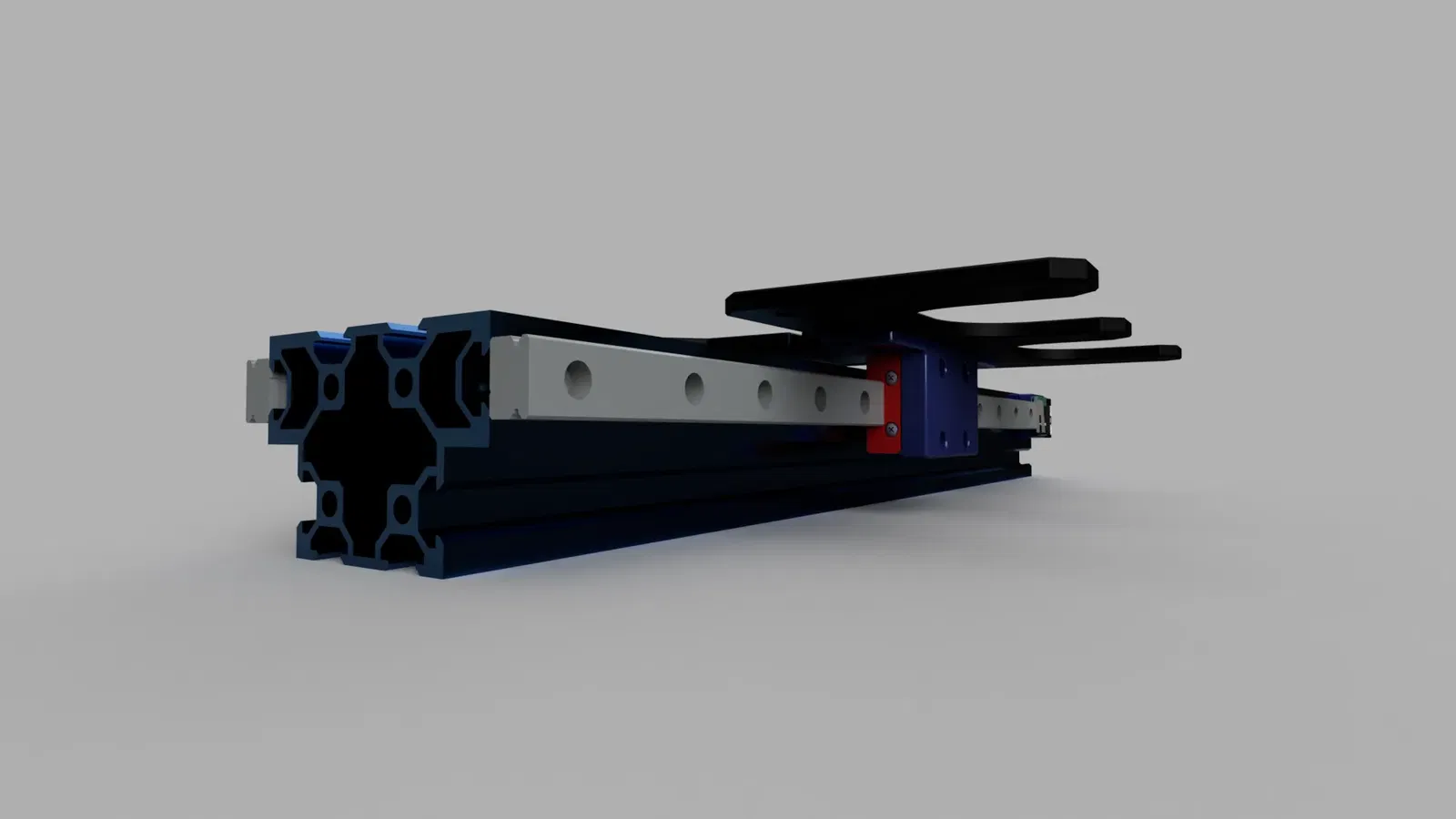

Đây là phiên bản của bộ ray tuyến tính mà tôi đã thiết kế cho Anycubic Vyper của mình. Bộ kit bao gồm các giá đỡ MGN12H bên trái và bên phải thay thế cho các ổ bi V-roller và giá đỡ endstop trục Y gốc cho phần đùn 2020.
[CẬP NHẬT] Thông qua một số thay đổi, tôi đã quyết định cập nhật thiết kế. Phiên bản mới hoàn toàn được thiết kế lại, với vị trí lỗ chính xác và thực sự cho phép bạn điều chỉnh mọi thứ mà không gặp vấn đề. Ngoài ra, tôi đã thêm các nút chặn M5, để đai ốc không bị nâng lên khi bạn cố gắng siết chặt ốc vít.
Endstop cũng đã được thiết kế lại hoàn toàn. Lỗ hơi dày hơn một chút cho phép tiếp xúc tốt hơn với hồ sơ đùn.
In 2x giá đỡ xe và endstop, gắn endstop vào xe trước khi lắp endstop lên đó, tái sử dụng các ốc M2.5 gốc để lắp endstop lên xe và voilà!
In các bộ phận như chúng được định hướng!!!
Hãy thoải mái chỉnh sửa và cải thiện các bộ phận. Các tệp STEP được bao gồm trong tệp zip.
| Tên | Số lượng |
|---|---|
| M3x8 SHCS | x16 |
| M3x8 BHCS (cho giá đỡ endstop) | x1 |
| M5x16 BHCS | x4 |
| Đai ốc T M3 trượt đùn | x7 |
| Ray tuyến tính MGN12H với xe 300mm | x2 |
Các đai ốc M5 có thể được thu hồi từ các giá đỡ roller gốc.
Cài đặt in:
- Vật liệu ABS/ASA hoặc bất kỳ vật liệu chịu nhiệt nào khác cần thiết
- Chiều rộng 0.4mm
- Chiều cao 0.2mm
- Không cần hỗ trợ
In trên Anycubic Vyper gốc được đính kèm.
