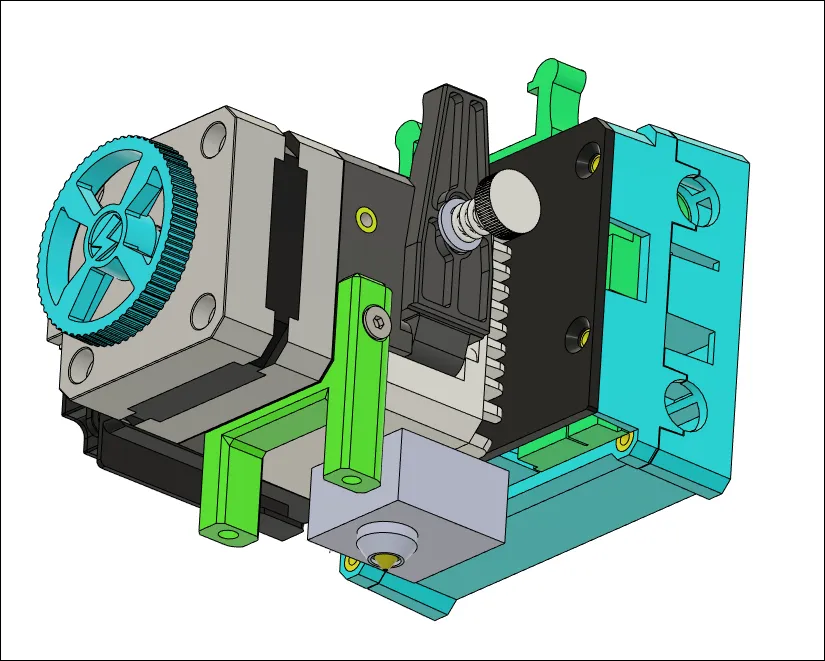

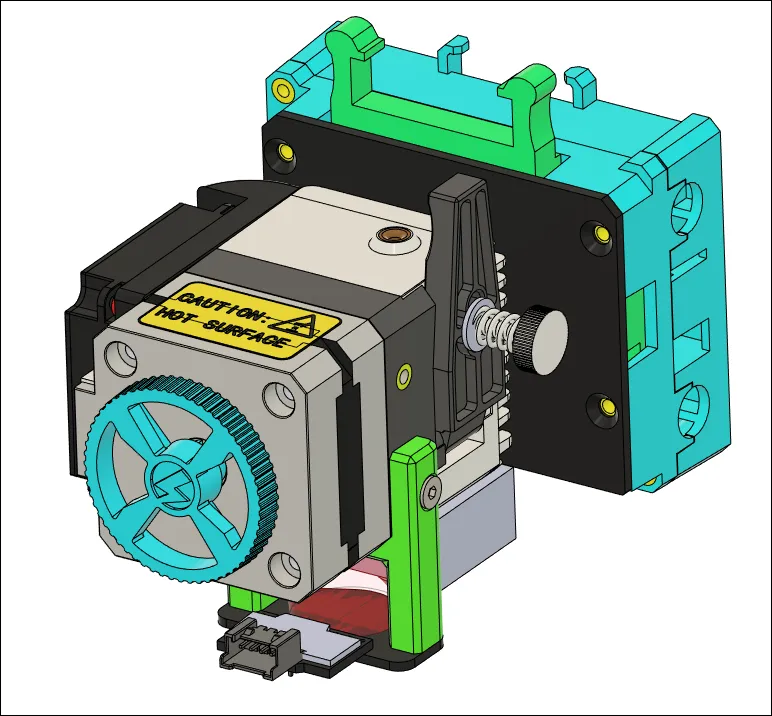

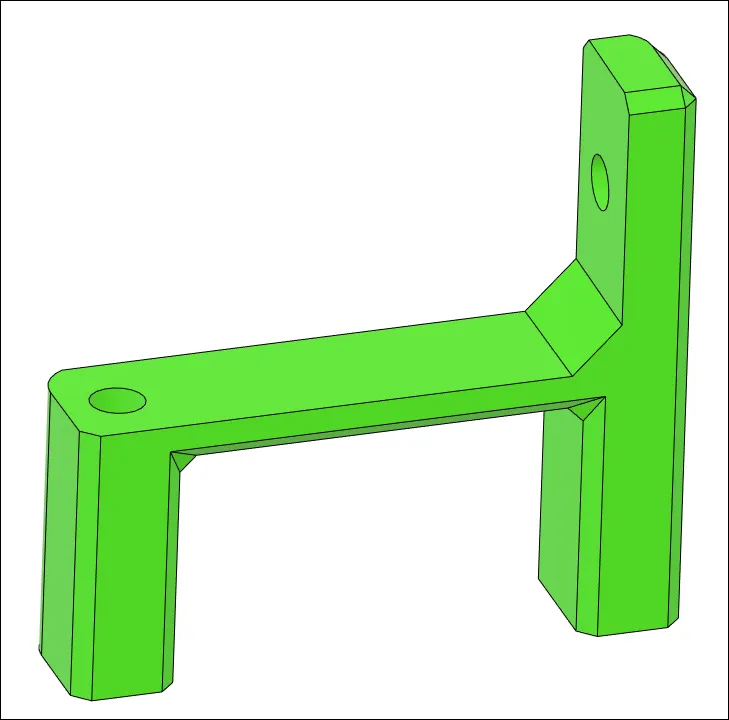

Giá đỡ quét 3D Beacon cho máy in Sovol SV06

Không tương thích với quạt làm mát bộ phận tiêu chuẩn SV06. Nhiều giá đỡ quạt làm mát gắn phía sau có sẵn trên trang này. Tôi sử dụng quạt 5015. Tôi sử dụng mẫu đèn hiệu có kiểu dáng thấp.

Gỡ bỏ cảm biến Z tiêu chuẩn & giá đỡ gắn.

Phần cứng cần thiết:

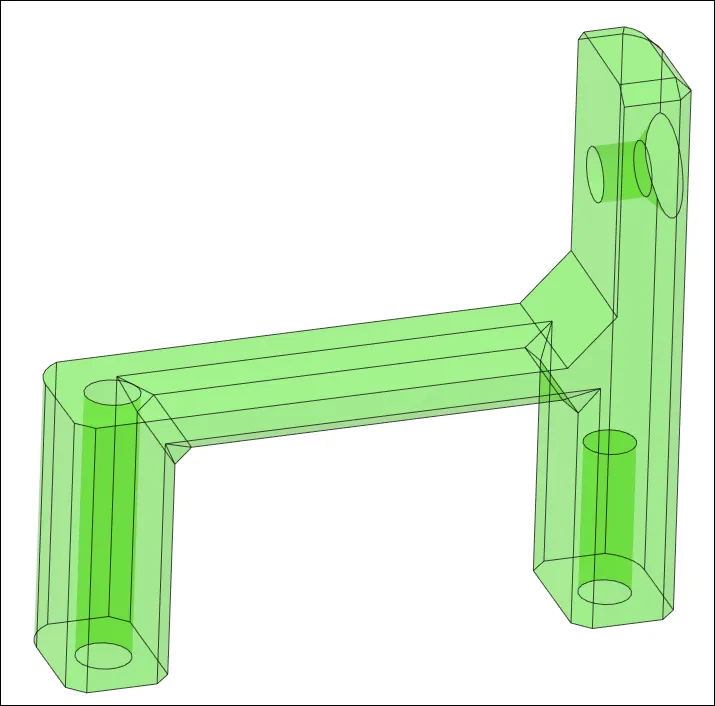

• Chèn nhiệt M3x5mm cho lỗ mù (lỗ mù sâu 10mm, vì vậy chiều cao chèn khác ngoài 5mm cũng sẽ hoạt động)
• Phần cứng M3 đi kèm với Beacon - Tôi đã sử dụng một cái ngắn để gắn vào chèn nhiệt và phải rút ngắn vít dài hơn bằng máy mài để gắn vào đáy của bộ đùn
• Có thể tái sử dụng vít M3 hiện có đã giữ giá đỡ gắn cho cảm biến Z tiêu chuẩn

Cho phần đèn hiệu trong cấu hình klipper:

X offset: 0

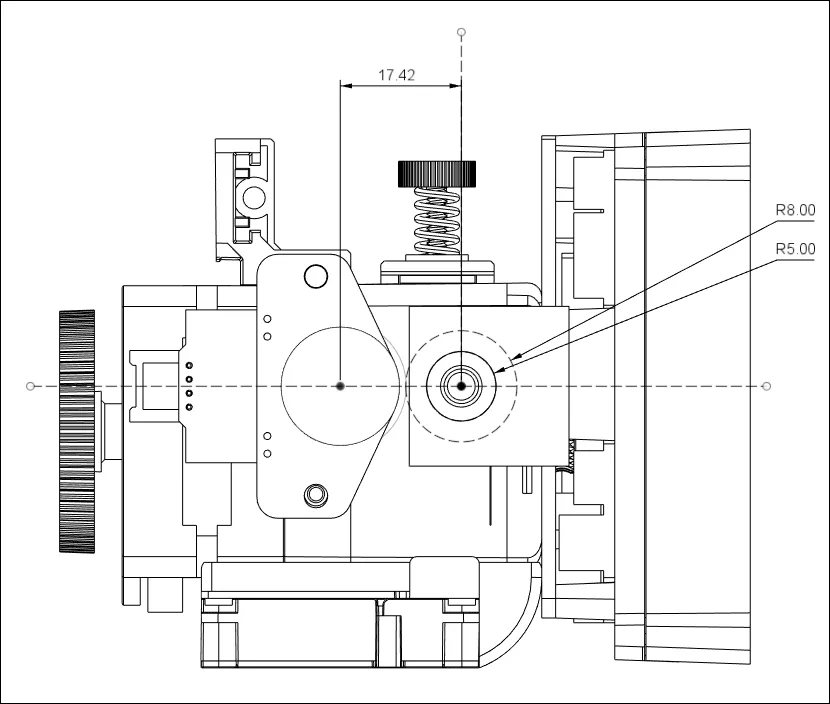

Y offset: -17.42
