Vỏ điều khiển CNC Jackpot cho MPCNC

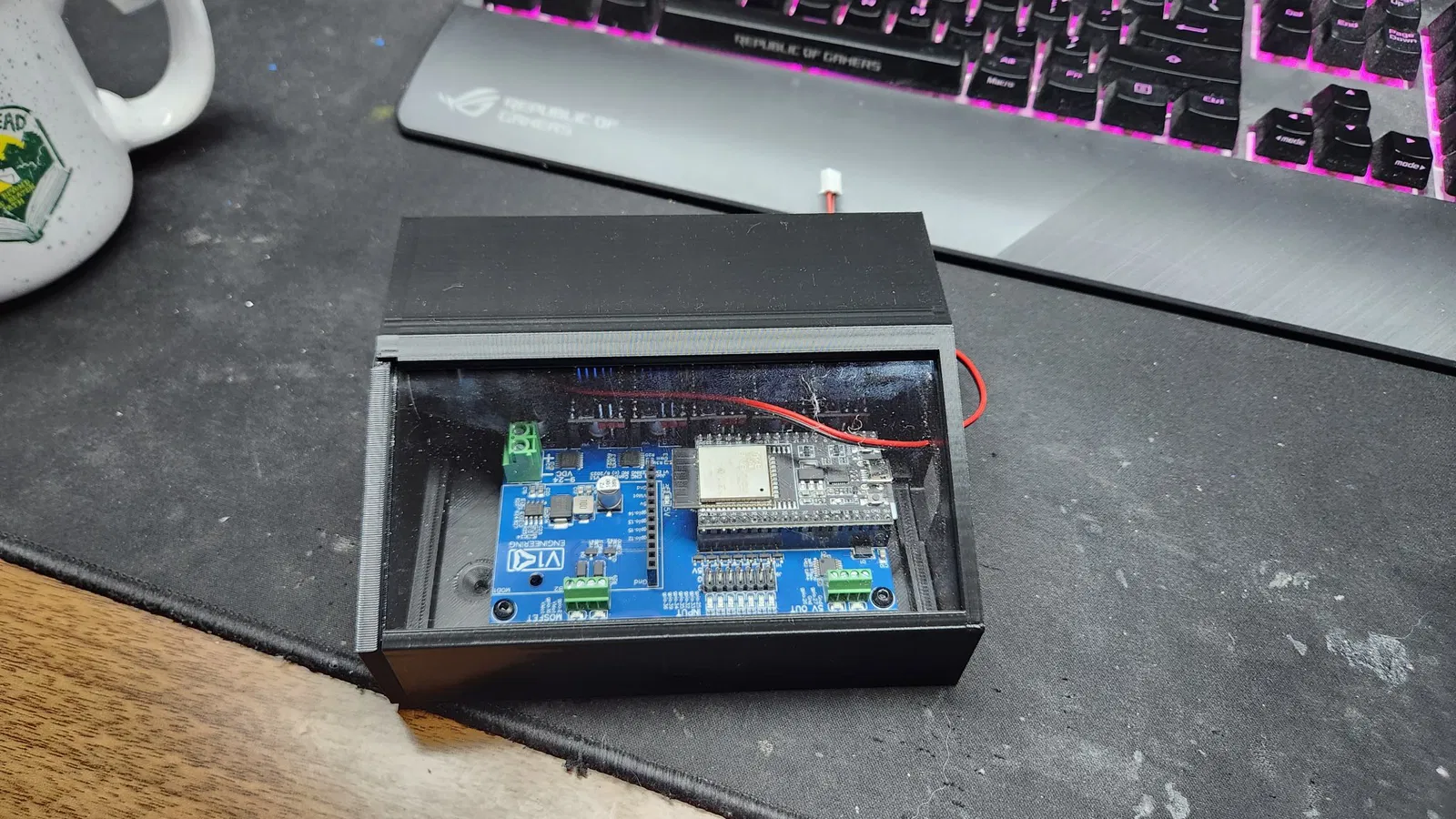

Vì vậy, tôi muốn có một cái vỏ tốt cho Bộ điều khiển Jackpot của mình, nhưng không thích các tùy chọn có sẵn. Đây là lần đầu tiên tôi thiết kế một cái gì đó và sử dụng nó. Nó được thiết kế để sử dụng một tấm acrylic 3mm (~75mm x ~136mm) tùy thuộc vào độ chính xác của bạn.

Tôi đã sử dụng các giá đỡ cây và chúng dường như hoạt động rất tốt.

Tôi cũng đang tải lên tệp .step nếu ai đó muốn chỉnh sửa nó, vì tôi chắc chắn có nhiều người tài năng hơn có thể hoàn thiện mô hình này.

Danh sách nguyên liệu:

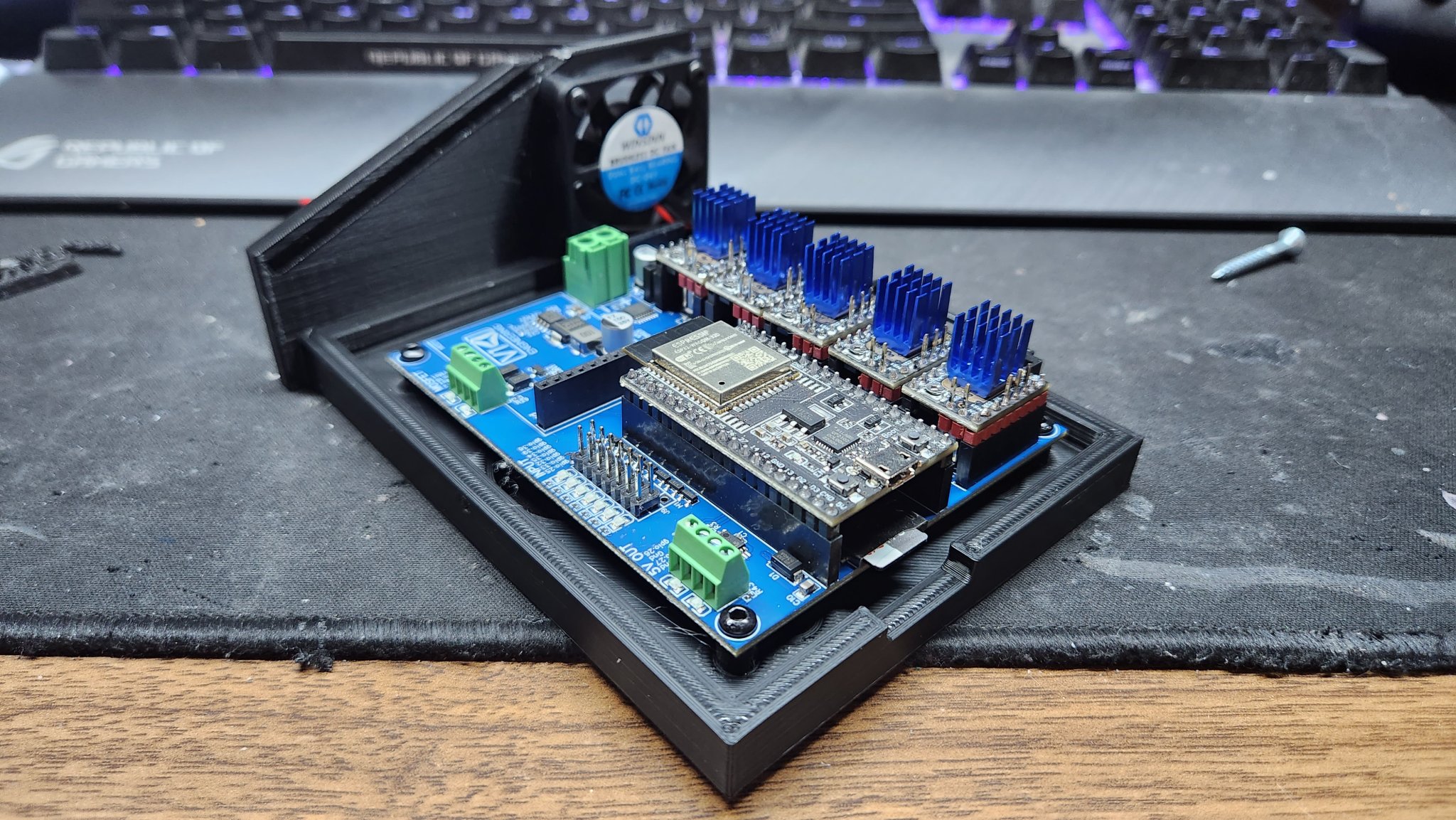

• 3mm chèn nhiệt (để gắn bộ điều khiển cnc)
• 10 vít M3x6 (4 để gắn bộ điều khiển, 2 để cố định nắp với đế, 4 để cố định quạt)
• Tấm acrylic 3mm (cắt ~75mm x ~136mm)

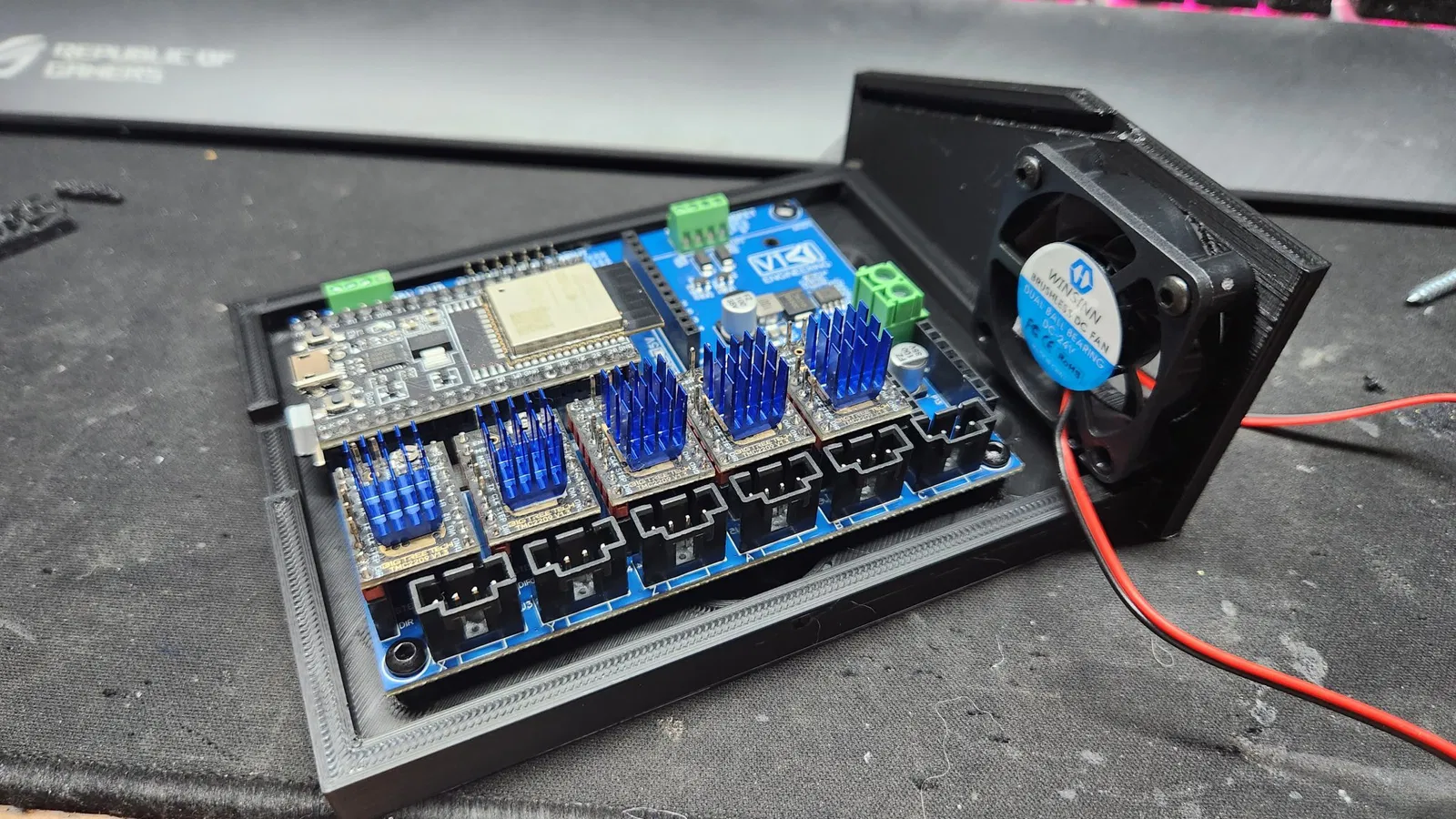

• Quạt 40mm (Tôi đã làm các giá đỡ để chúng lắp vừa vào các giá đỡ quạt của tôi và sau đó được cố định bằng vít M3)
• (tùy chọn) Bất kỳ vít countersunk nào để sử dụng để cố định vỏ vào máy của bạn

Một lần nữa, đây là lần đầu tiên tôi cố gắng làm điều gì đó như thế này và tôi có thể sẽ thay đổi một vài điều, nhưng cái này phù hợp với nhu cầu của tôi như hiện tại. Hy vọng điều này sẽ giúp ích cho người khác!
