Bộ chia Y hoạt động cho máy in Bambulab

Một bộ chia Y thực sự hoạt động cho máy in Bambulab để sử dụng cho AMS và cấp liệu thủ công mà không cần chuyển đổi ống PTFE

THÔNG BÁO: Phải làm theo hướng dẫn:

1. Điều này nên được in với chiều cao lớp 0.1 !!

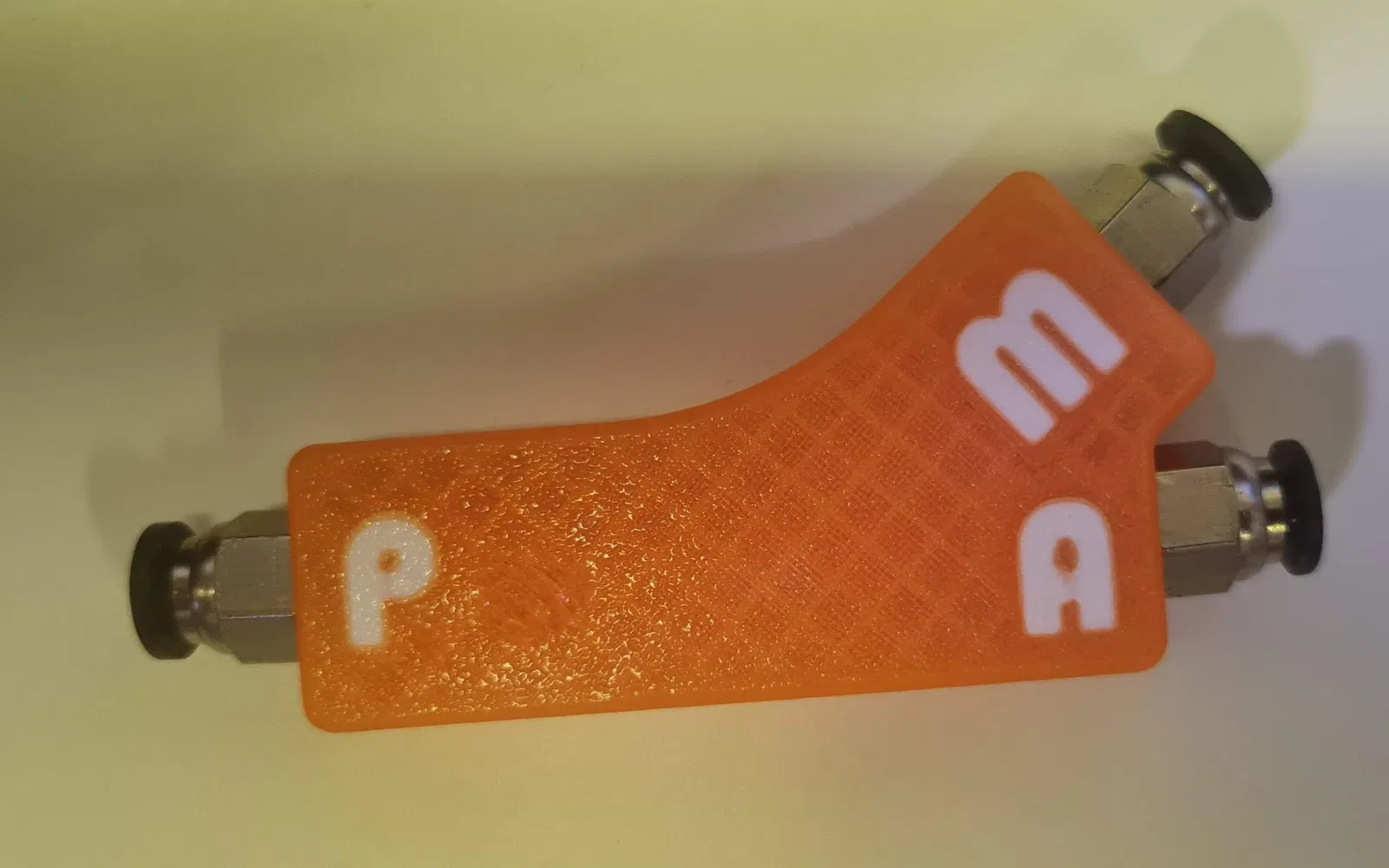

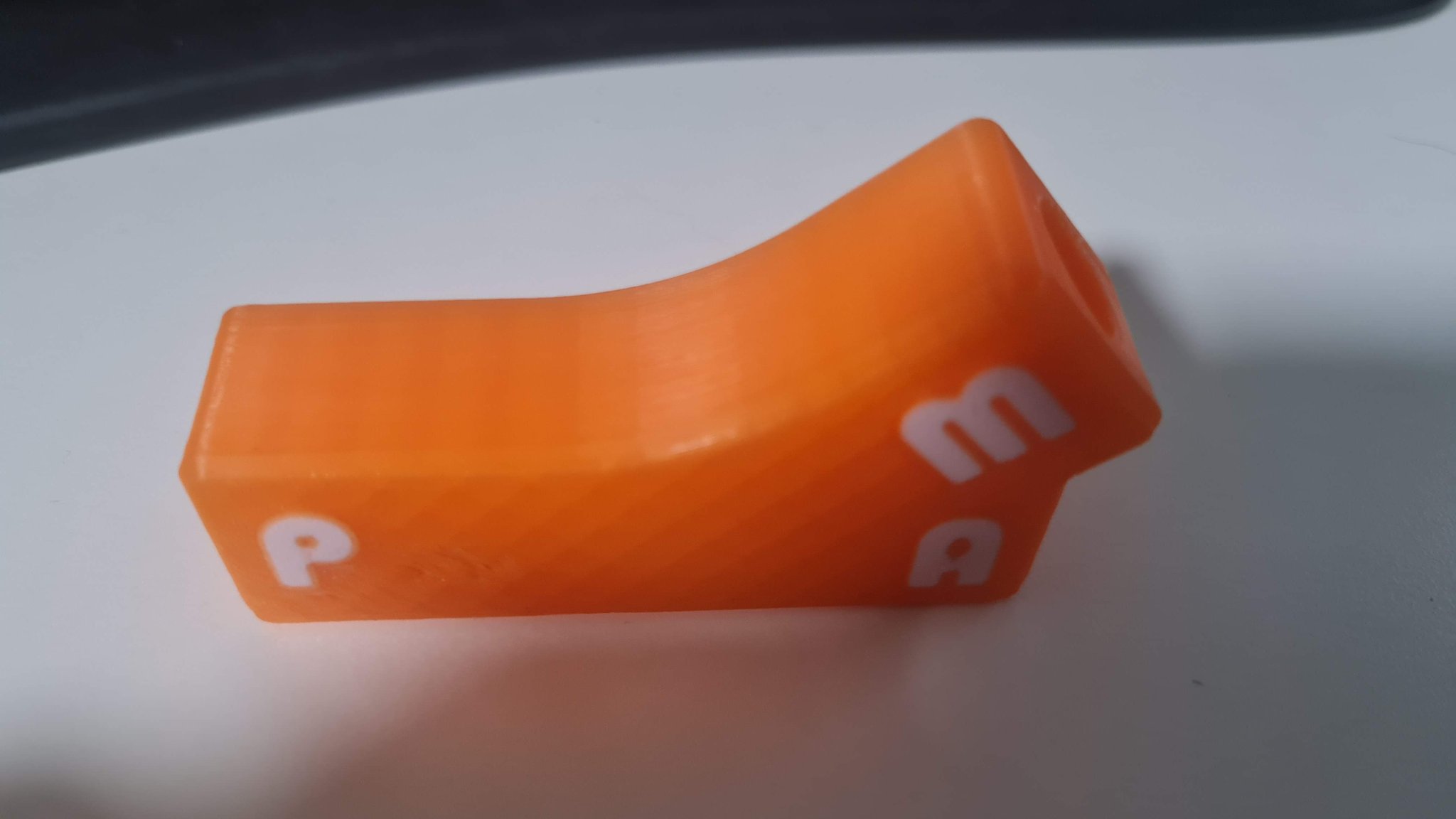

2. Kết nối như sau: A - AMS | M - Cấp liệu thủ công | P - đến máy in
3. In với bề mặt phẳng trên bàn in

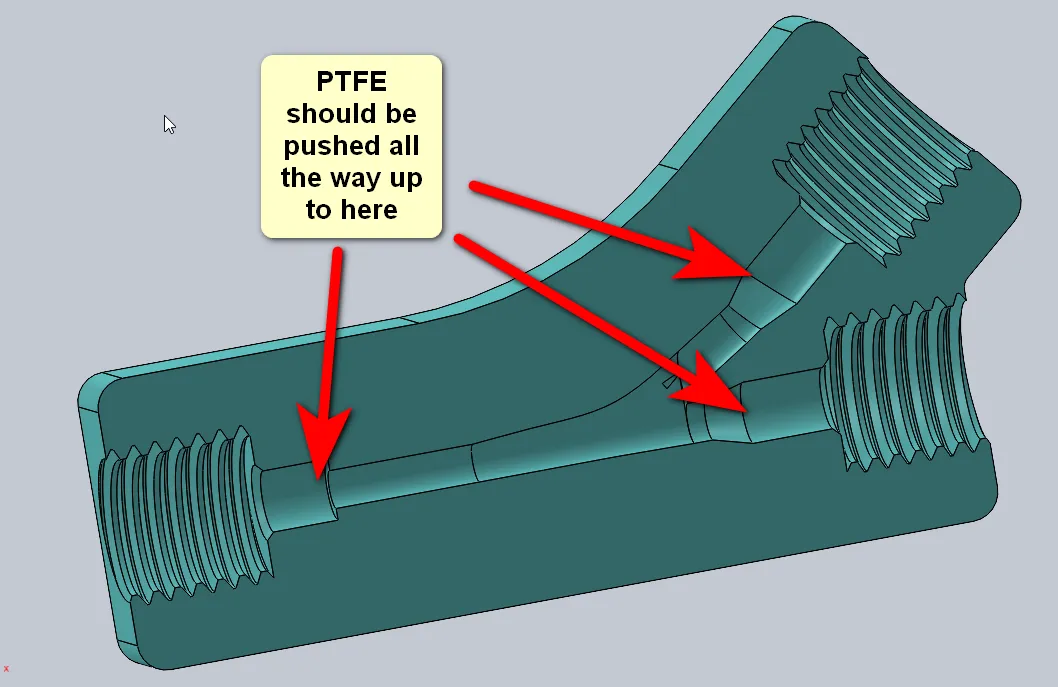

4. Đẩy PTFE vào hết cỡ - nó nên được lắp vừa vào in
5. In - chạy một sợi filament qua mỗi đầu vào đảm bảo không còn dư thừa từ máy in.
6. Đảm bảo PTFE kết nối bộ chia với máy in được cắt thẳng

Sau khi thử nhiều bộ chia Y không thành công, tôi đã đi đến kết luận rằng bộ chia Y (thực sự là bộ nối) nên được thiết kế khác:

• Cấp liệu AMS nên hoàn hảo và do đó được ưu tiên (không ai quan tâm đến tỷ lệ thành công của cấp liệu thủ công)
• không nên có một bản in “ống nối” - hoặc là một bộ cấp liệu tròn, hoặc “buồng” thân thiện với máy in
• thiết kế nên xem xét các đặc điểm của máy in 3D - hướng in nên được căn chỉnh với hướng dòng chảy, không có thay đổi trong các ống in
• kết nối dễ dàng với các ống PTFE hiện có

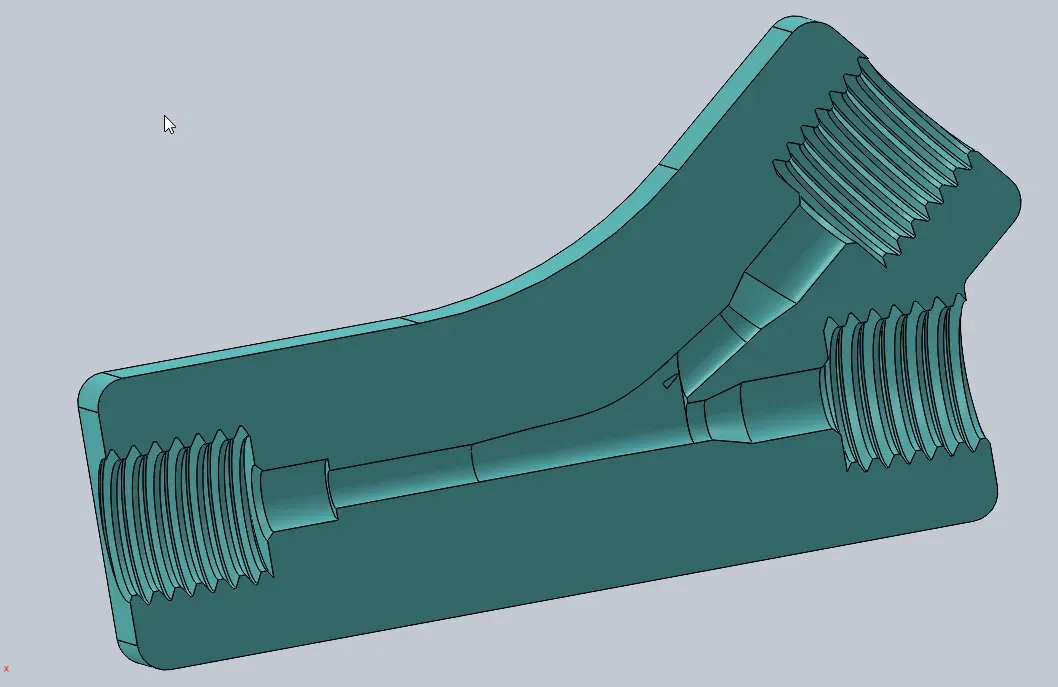

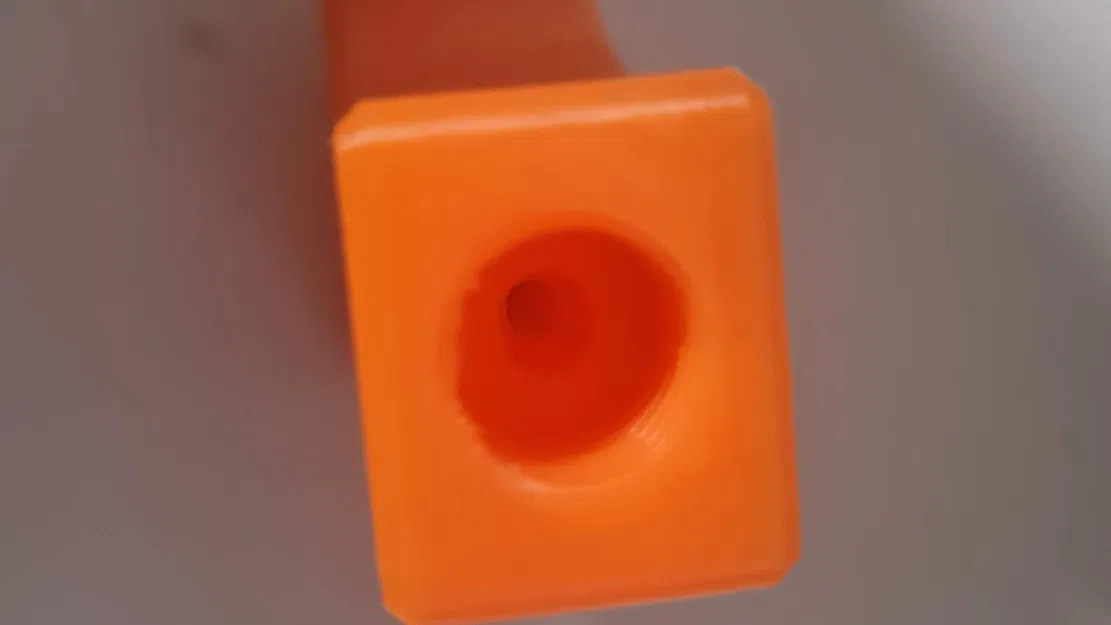

Với tất cả điều này trong tâm trí, tôi đã thiết kế một bản in phẳng bên ngoài, với “buồng nối” thay vì nối ống. cái này tương thích với PTFE tiêu chuẩn (4mm) và các đầu nối vừa 10 mm
