Cáp tai nghe cân bằng với bộ chia giữa cho cáp Canare

Tôi gần đây đã mua một DAC cân bằng, vì vậy tôi quyết định tự làm cáp XLR cân bằng của riêng mình vì việc mua chúng rất tốn kém. Những cáp này có thể được làm với chi phí tương đối thấp. Điều duy nhất tôi thiếu là phần của cáp nơi nó tách ra thành các cáp kênh trái và phải, vì vậy tôi đã thiết kế phần này để đảm nhận vai trò đó.

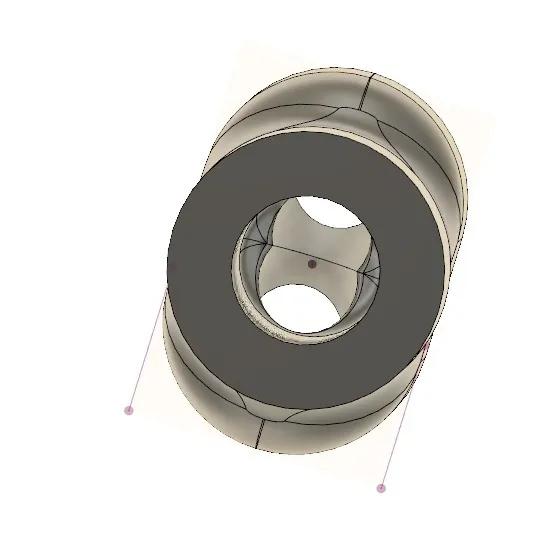

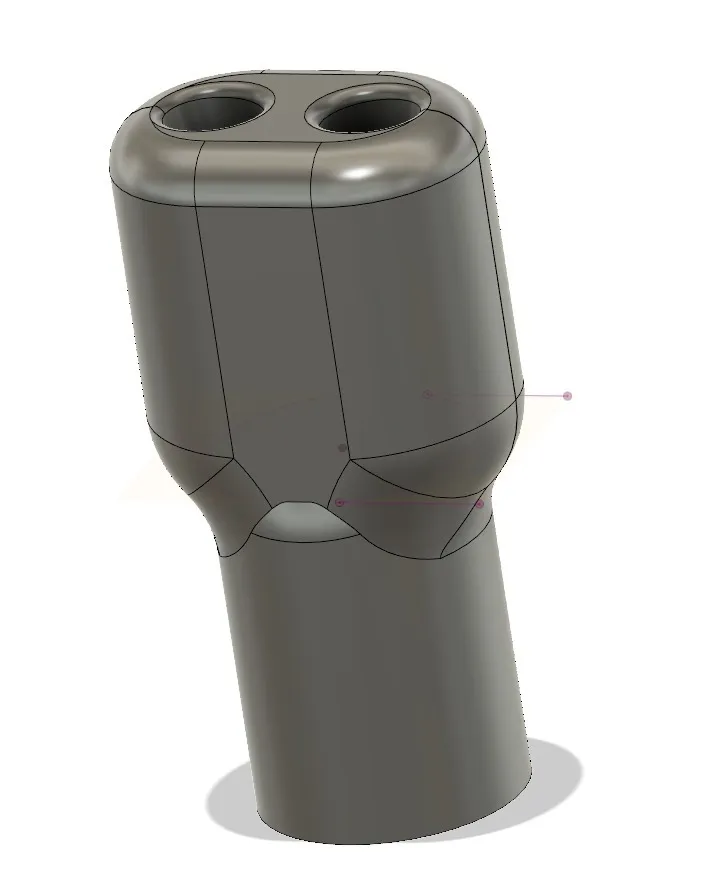

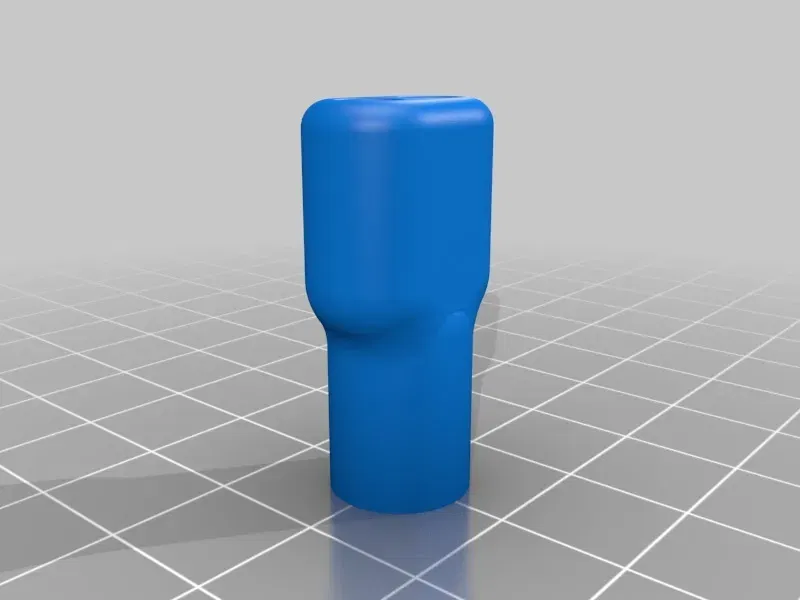

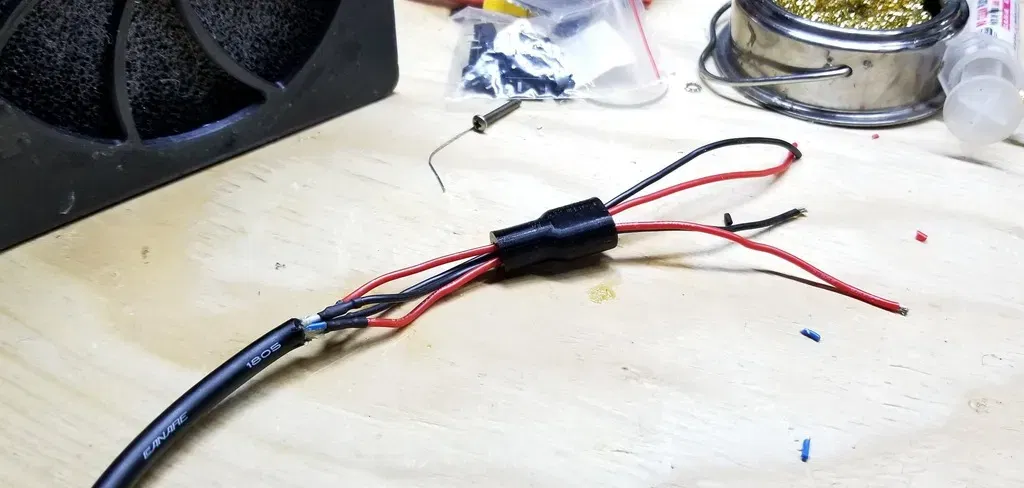

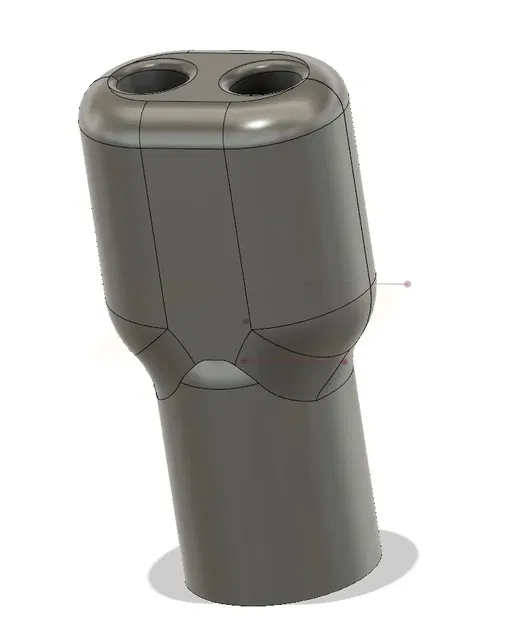

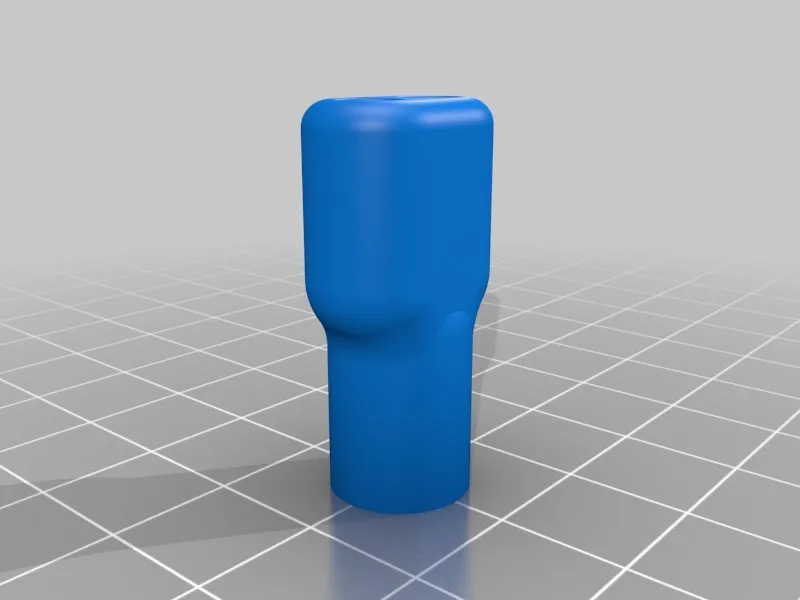

Nó được thiết kế để in bằng TPU, nhưng tôi không thấy lý do gì mà nó không thể được làm bằng vật liệu cứng và vẫn hoạt động. Hàn các dây kênh trái/phải vào phần tách, và trượt chúng qua đáy vào các lỗ trái/phải (xem ảnh). Một cáp Canare Star Quad L-4E6S tiêu chuẩn vừa khít và vừa vặn vào lỗ. Bạn có thể cần lực xoay trái và phải để đưa vào (đó là điều bạn muốn).

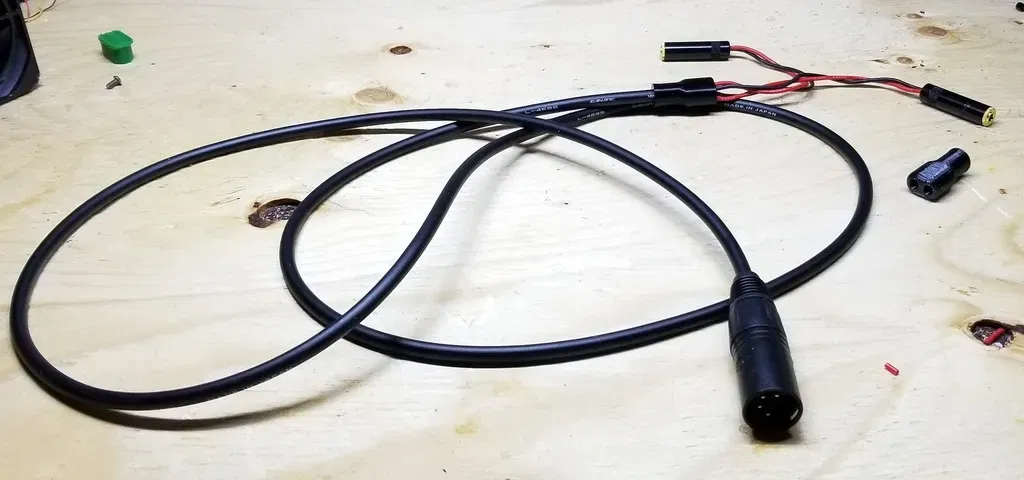

Cáp trong các bức ảnh có một đầu nối cái 3.5mm ở cuối để hoạt động như một cáp cân bằng đa năng cho nhiều tai nghe. Bạn có thể chỉ cần đặt đầu nối tai nghe của bạn vào cuối này nếu bạn muốn.

Các bộ phận cần thiết:

• Đầu nối XLR cái 4 chân
• Cáp Mic Canare L-4E6S Star Quad (Tôi đã sử dụng 5 feet, nhưng bạn có thể chọn chiều dài này)
• 2 x Đầu nối ở cuối cho tai nghe của bạn
• Dây Nylon 20AWG (Bất kỳ dây nào cũng được, nhưng tôi nghĩ đây là độ dày hoàn hảo cho độ bền (có thể đi dày đến 18AWG)

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:
