Giá đỡ động cơ Z cho máy in 3D Sovol SV06/SV06+

Giới thiệu

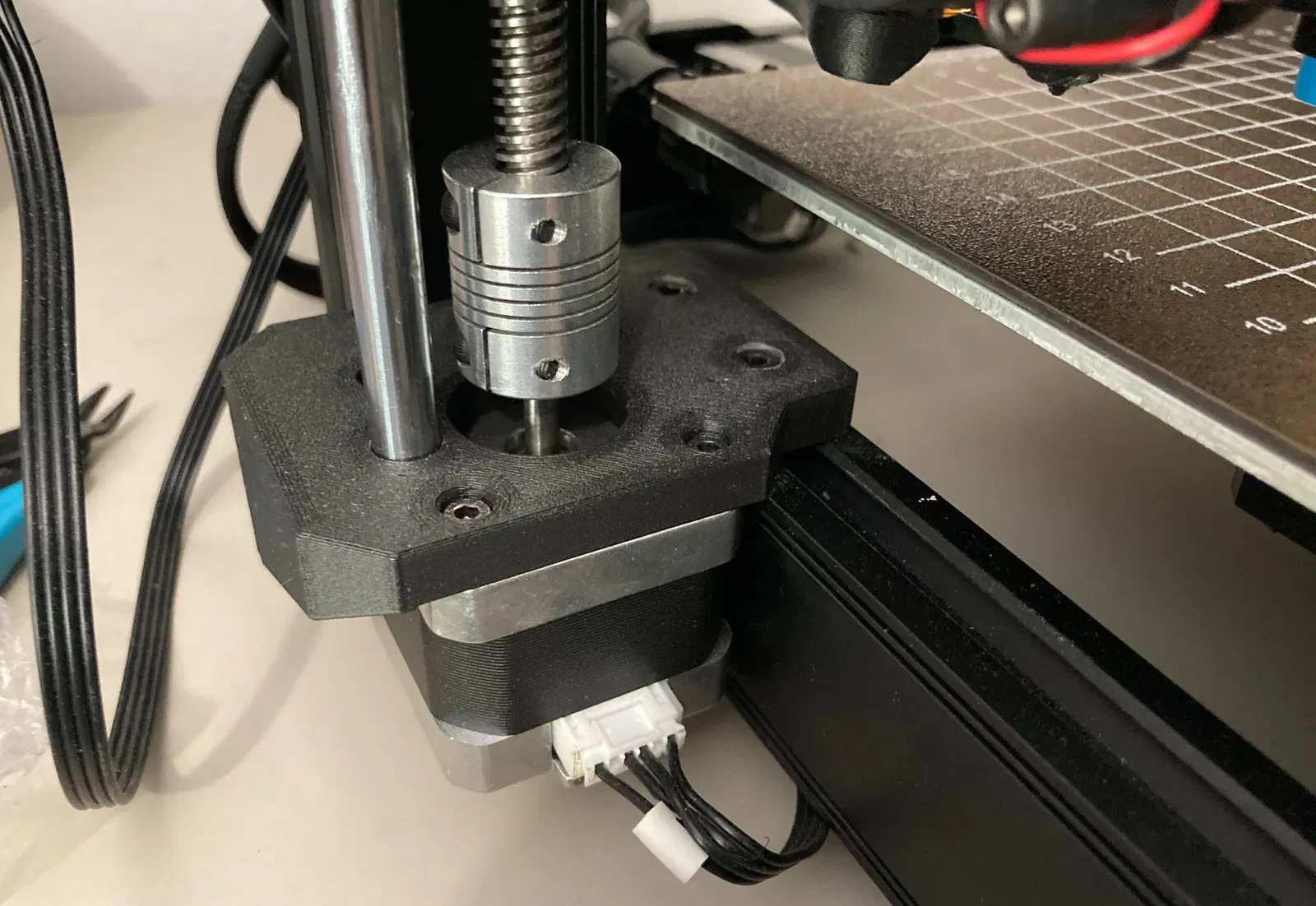

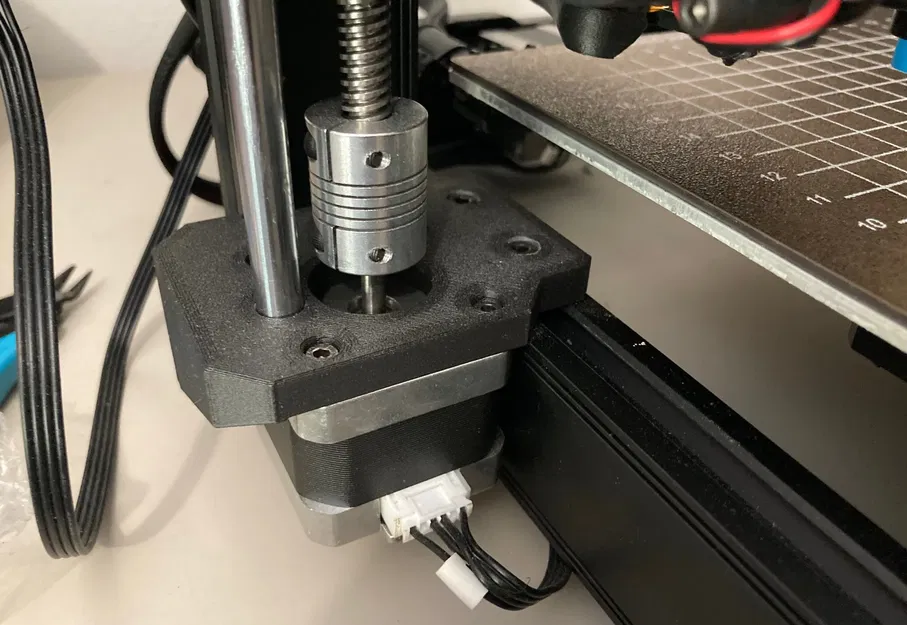

Xin chào tất cả, như nhiều người dùng SV06/SV06+, trục Z của tôi cần khá nhiều công việc vì các thanh không song song với các phần mở rộng, tôi đã thử một số giải pháp hoạt động tốt, nhưng tôi đã kết hợp hai ý tưởng để tạo ra một giá đỡ thật chắc chắn và cũng cung cấp một số hỗ trợ dọc theo trục Y. Vì vậy, tôi đã remix một vài mô hình và ghép chúng lại với nhau. Kết quả là một máy in không còn xuất hiện bất kỳ lỗi nào trên trục Z nữa và các thanh hoàn toàn song song với các phần mở rộng.

MIỄN TRỪ TRÁCH NHIỆM: Đây là phiên bản công khai đầu tiên, có thể cần một số điều chỉnh/lấp đầy ở các lỗ chứa động cơ (lỗ lớn nhất) và cũng ở lỗ giữ thanh, trong trường hợp của tôi, tôi đã chọn điều chỉnh thủ công bằng một cái dũa và hoàn thiện với một độ khít thật chặt, nếu bạn cần điều chỉnh nghiêm trọng, vui lòng chia sẻ trong phần bình luận và tôi sẽ cố gắng hết sức vì remix gốc là ở định dạng STL. Nếu bạn có kiến thức về Onshape hoặc Tinkercad, bạn cũng có thể làm việc với nó.

Ngoài ra, tôi rất muốn nhận được phản hồi của bạn để tôi có thể cải thiện nó theo nhu cầu của bạn hoặc bất kỳ lỗi nào mà bạn có thể tìm thấy. Phần cứng cần thiết và hướng dẫn lắp ráp/in ấn nằm ngay bên dưới.

Cảm ơn và chúc bạn in ấn vui vẻ!

Nhật ký thay đổi

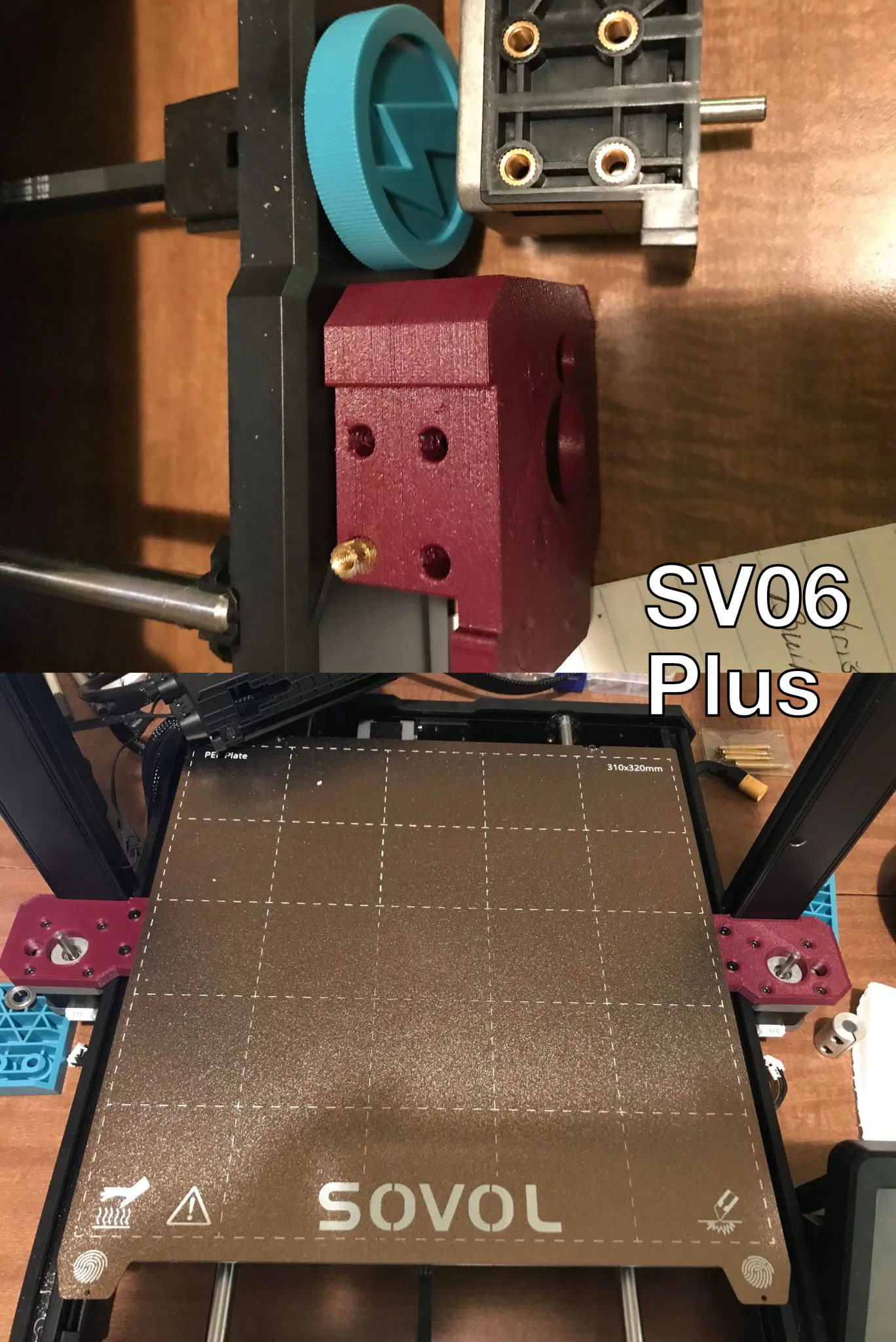

• v1 (bis) - 22 tháng 10 năm 2023 - Phiên bản đầu tiên cho SV06+ (lỗ thanh được gia cố do chu vi bị lỏng)
• v1 - 13 tháng 10 năm 2023 - Phiên bản đầu tiên cho SV06

Phần cứng cần thiết

• Đinh tán nhiệt: M4 x 8.1 x 6.3 (8 đơn vị) - đảm bảo các rãnh đối diện nhau để có độ bám tốt
  • Bạn luôn có thể lấy lại những cái cũ nhưng tôi không khuyên bạn nên làm vậy, đừng làm rối với các bộ phận nguyên bản trừ khi chúng bị hỏng vì chúng có thể hữu ích nếu cái hiện tại của bạn gặp sự cố.
• Súng hàn (rất hữu ích nếu bạn mua đầu ruthex để có một sự lắp ráp sạch sẽ)
• Vít: 4xM4 10mm counterbore
• Đai ốc T: 4xM4
• Đối với các động cơ bước, bạn có thể tái sử dụng cùng một loại đai ốc

Hướng dẫn lắp ráp

• Tùy chọn nhưng thực sự quan trọng: Khi bạn loại bỏ các giá đỡ động cơ gốc, bạn có thể đảm bảo rằng các tháp Z của bạn hoàn toàn vuông góc với khung Y. Hãy điều chỉnh chúng mà không có tải (nên tháo cả phần trên và giá đỡ X) để bạn có thể đảm bảo một góc thẳng hoàn hảo ngay từ đầu mà không có gì khác can thiệp..

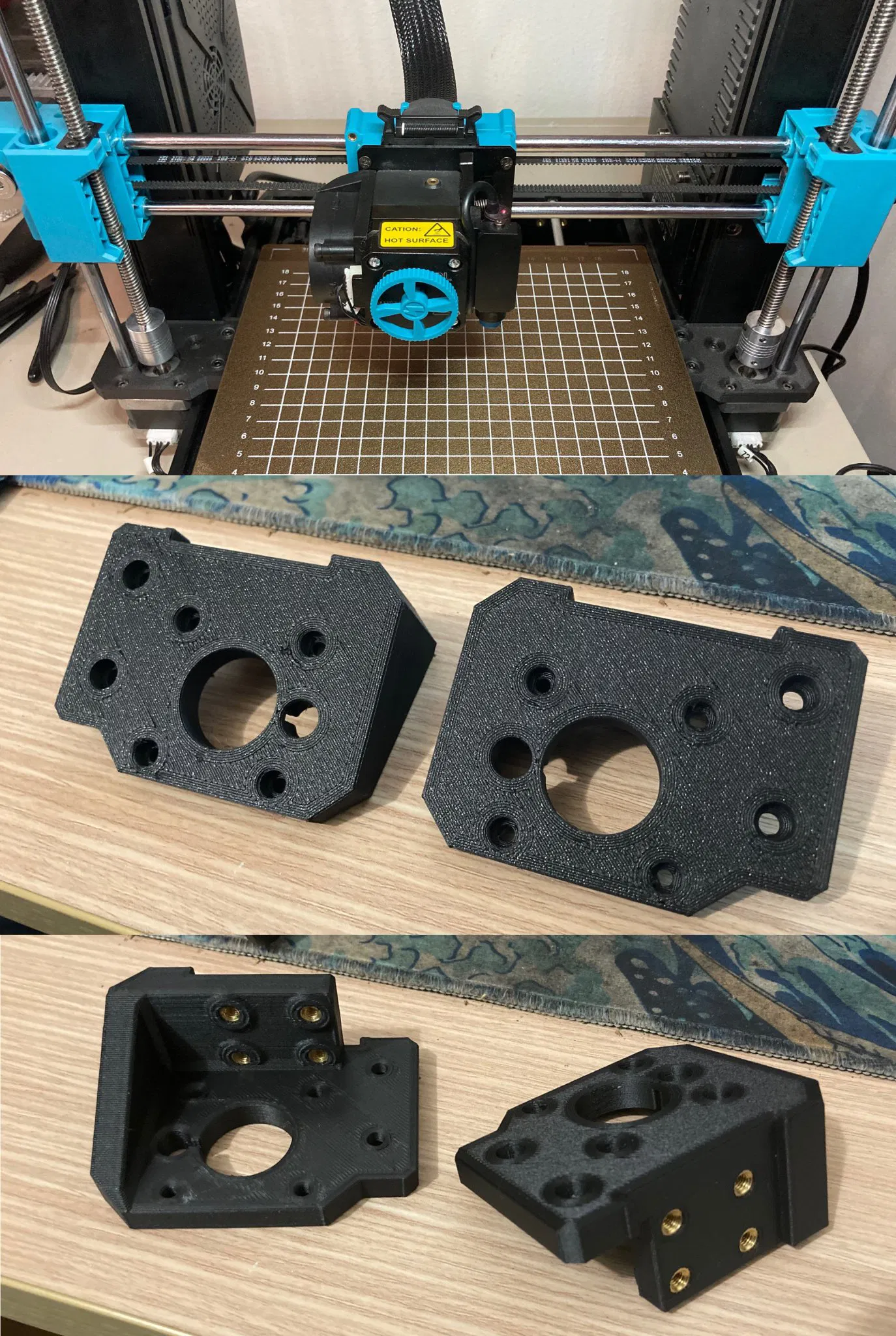

• Đặt các chèn nhiệt của bạn vào các lỗ có phần nhô ra như các bộ phận gốc.
• Đảm bảo rằng lỗ cho thanh của bạn và đỉnh của động cơ vừa vặn, điều chỉnh hoặc tinh chỉnh bất cứ điều gì cần thiết để đảm bảo rằng thanh vừa khít và ở một góc 90º hoàn hảo.
  • Thực sự rất hữu ích khi có các thanh hoàn toàn không gắn liền để bạn có thể điều chỉnh từng giá đỡ động cơ với thanh tương ứng của nó. Trong trường hợp của tôi, tôi phải điều chỉnh nhiều hơn bên trái so với bên phải, độ dung sai có thể khác nhau trong trường hợp của bạn.
• Cài đặt trước các vít M4 và T-nuts để vừa vặn vào khung Y.
• Lắp đặt động cơ bước và đặt thanh
• Trượt vào và đảm bảo rằng chúng phẳng và ngồi đúng trên các phần mở rộng Z
• Siết chặt mọi thứ trong khi sử dụng thước vuông của thợ máy để đảm bảo rằng nó vẫn phẳng và ở mức độ
• Lặp lại quy trình tương tự ở phía bên kia.
• Bạn đã xong, hãy tận hưởng!

Hướng Dẫn In

• Sử dụng một vật liệu chắc chắn có thể giữ hình dạng dưới áp lực và nhiệt, trong trường hợp của tôi, tôi đã chọn Greentec Pro CarbonFiber.
• Sử dụng 5 lớp và 40-50% độ đầy gyroid, muốn có một mảnh thật sự chắc chắn
• In ở độ cao lớp 0.2mm với vòi phun 0.4mm hoặc 0.5mm (nó sẽ chính xác hơn với 0.4mm nhưng tôi đã sử dụng 0.5mm, có thể sẽ cần điều chỉnh thêm như trong trường hợp của tôi)
• Xoay các mảnh 90º để mảnh phẳng dài nhất chạm vào đế.. Không cần hỗ trợ
