Tháp tổ chức Gravitrax cho các viên gạch tiêu chuẩn

Tháp tổ chức Gravitrax

Tính năng chính

• Chứa tối đa 6 x 13 = 78 viên gạch Gravitrax tiêu chuẩn
• Tương thích với hầu hết các bộ phận màu trắng có kết nối ray
• Có thể in trên bất kỳ máy in FDM nào với mặt bàn 20x20cm
• Lắp ráp không cần keo
• Không cần hỗ trợ

Hướng dẫn in

Danh sách vật tư

• 1x Đáy
• 1x Đỉnh
• 1x Tay cầm
• 3x Giữ
• 6x CộtL
• 6x CộtR

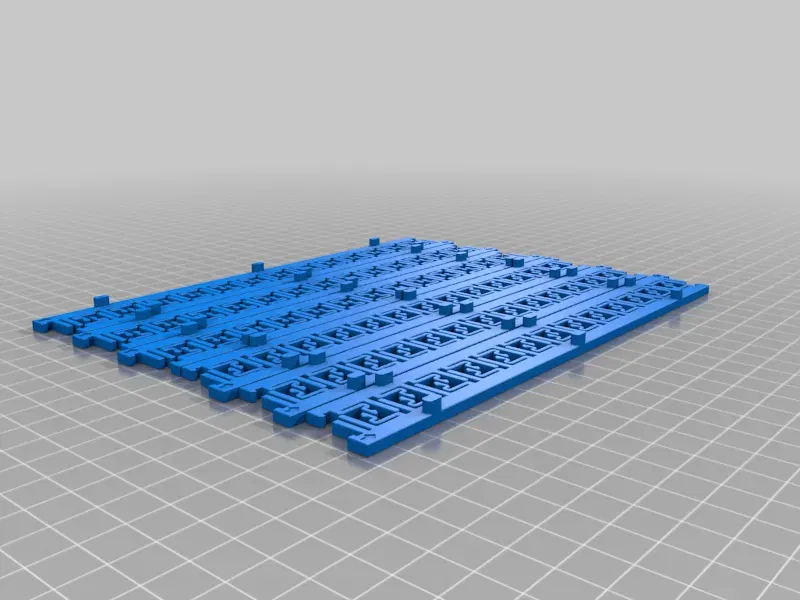

Thay vì sắp xếp 6x CộtL và 6x CộtR trên bàn in của bạn, bạn có thể sử dụng tệp Pillars12.stl chứa tất cả các cột cần thiết được sắp xếp theo một mẫu dày đặc.

Lời khuyên khi in

Hãy lưu ý:Đây không phải là một bản in dễ dàng !!!

• Đảm bảo máy in của bạn được cân chỉnh tốt trên toàn bộ bàn in. Các cột dài và có các chi tiết tinh xảo. Khi lớp đầu tiên ngồi quá chặt, bạn sẽ gặp phải bàn chân voi và các kẹp sẽ quá chặt. Ngược lại, khi khoảng cách giữa các lớp quá cao, các bộ phận sẽ tự tách ra và/hoặc bị cong lên.
• Điều này đã được thử nghiệm chỉ với PLA, in với các vật liệu khác là rủi ro của bạn. Nếu bạn thử, hãy chia sẻ kết quả của bạn.
• Các cột có đường nét khá mỏng và máy cắt của bạn có thể quyết định thêm một số khoảng trống ở đây và đó. Do kích thước của các cột, điều này có thể thêm rất nhiều lần rút lại có thể làm mòn filament của bạn và dẫn đến tình trạng thiếu nhựa hoặc bản in hoàn toàn thất bại. Nếu điều đó xảy ra với bạn, hãy tắt việc lấp đầy khoảng trống và các đường mỏng, và điều chỉnh chiều rộng đùn và kiểm tra các đường đi được tính toán bởi máy cắt của bạn.
• Trước khi in tất cả 12 cột trong một lần, tôi khuyên bạn nên in thử một cột trước.
• Đảm bảo rằng bạn in đủ nóng và/hoặc giảm chiều cao lớp nếu bạn có cảm giác rằng các thứ bị gãy dọc theo các lớp. In nóng là đặc biệt quan trọng khi bạn sử dụng vật liệu nổi tiếng không có độ bám dính lớp tốt (ví dụ: extrudr NX-2)

Tuy nhiên, lời khuyên quan trọng nhất là:

*IN BẰNG TỪ TỪ. Đừng vội vàng! Bạn không muốn có bất kỳ dấu vết in ấn nào trên các cột. Tôi đã in qua đêm với tốc độ tối đa 20-30mm/s.

Hướng dẫn lắp ráp

Xem video lắp ráp tại đây: https://www.youtube.com/watch?v=TI-7mkkhKHQ

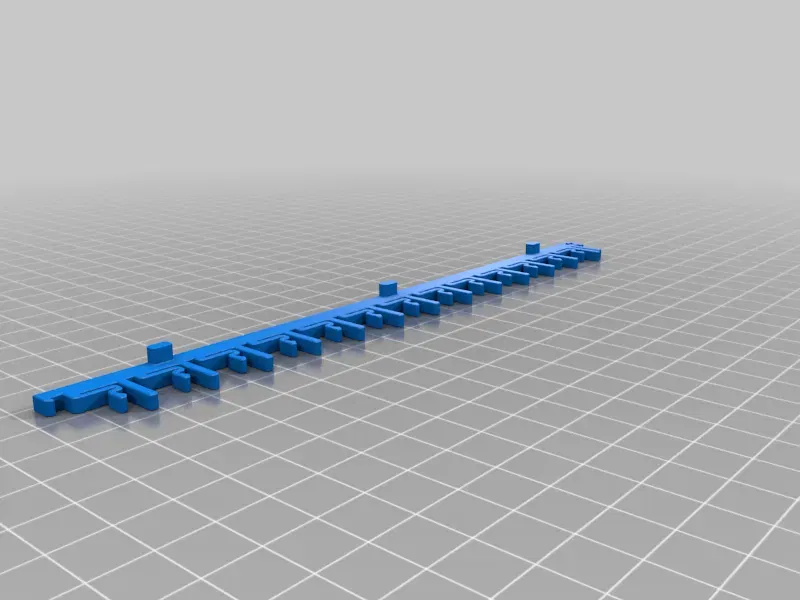

Bắt đầu với phần dưới. Bây giờ, hãy phân loại các cột thành các cặp bên trái và bên phải. Tìm mũi tên nhỏ ở một đầu của mỗi cột. Mũi tên nên nằm ở dưới cùng và chỉ lên trên. Các cột bên trái và bên phải nên được chèn vào giá đỡ sao cho các chóp của chúng chạm vào nhau, đảm bảo khoảng cách đúng trên toàn bộ chiều cao của cấu trúc. Tùy thuộc vào độ chính xác của bản in của bạn, bạn có thể cần sử dụng một chút lực cho đến khi nó khớp vào.

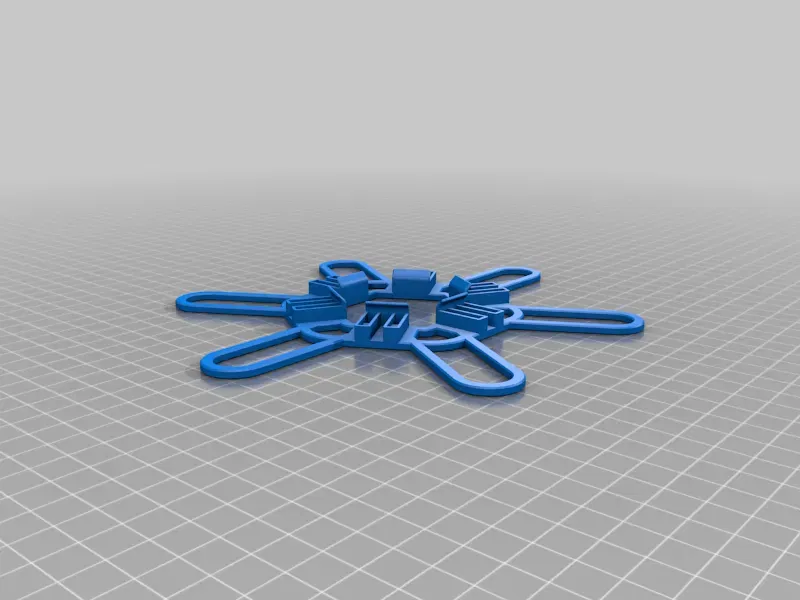

Khi tất cả 12 cột đã đứng vững, đã đến lúc lắp các giá đỡ. Chúng đảm bảo rằng các cột giữ nguyên vị trí và mang lại độ ổn định cho toàn bộ cấu trúc. Chèn các giá đỡ từ trên xuống. Chúng có các kẹp mà nên khớp vào các chóp của các cột. Bắt đầu với giá đỡ ở dưới cùng, sau đó là giá đỡ ở giữa và cuối cùng là giá đỡ ở trên cùng.

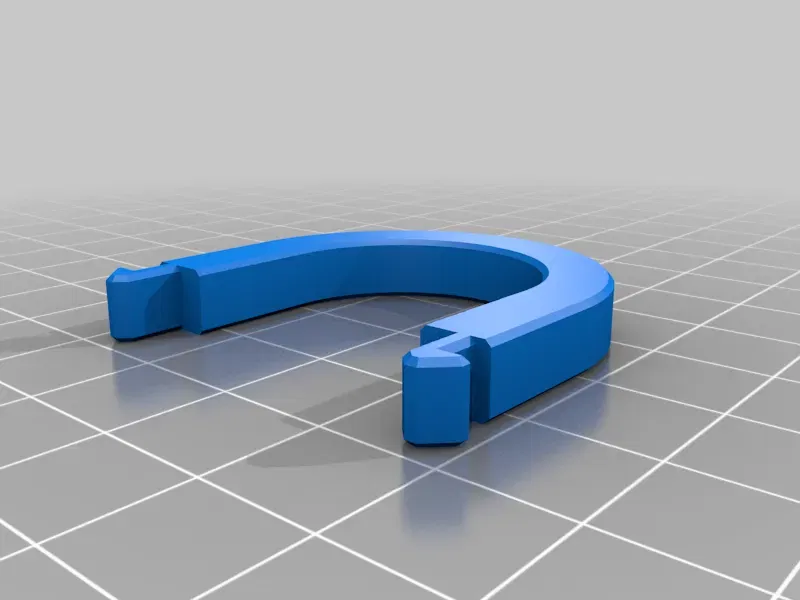

Bây giờ hãy chèn tay cầm hình chữ U vào phần trên cùng. Tùy thuộc vào lượng vật liệu lấp đầy bạn đã sử dụng, bạn cần sử dụng một chút lực để ép nó vào trước khi nó vào. Đảm bảo rằng kết nối chặt chẽ sau khi chèn tay cầm vào. Nếu bạn không tự tin, bạn có thể áp dụng một chút keo. Nhưng điều đó không cần thiết nếu các bản in của bạn sạch sẽ.

Bây giờ bạn có thể chèn toàn bộ phần trên vào cấu trúc còn lại. Căn chỉnh các rãnh với các đầu trên của các cột và đẩy toàn bộ phần trên xuống. Nó nên khớp vào và không dễ dàng bị tháo ra. Một lần nữa, nếu bạn không chắc chắn và lo lắng rằng phần trên có thể lỏng lẻo khi mang theo tất cả các phụ kiện Gravitrax quý giá của bạn, bạn có thể áp dụng một chút keo. Tuy nhiên, điều đó không cần thiết.

Cài đặt in ấn

Máy in:

Anycubic Mega S

Bệ in:
