Hộp lưu trữ Gridfinity Go! với chốt pin filament

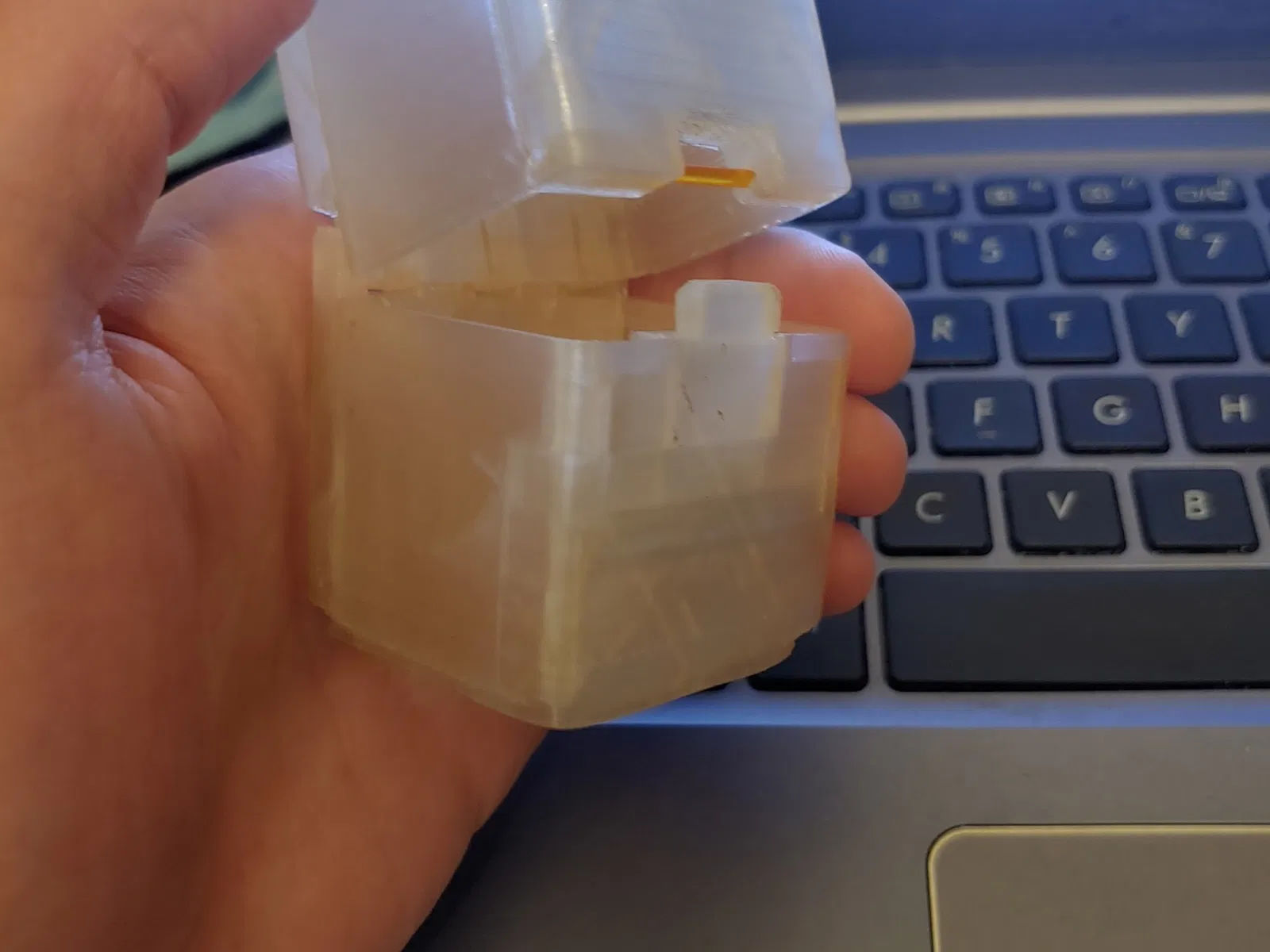

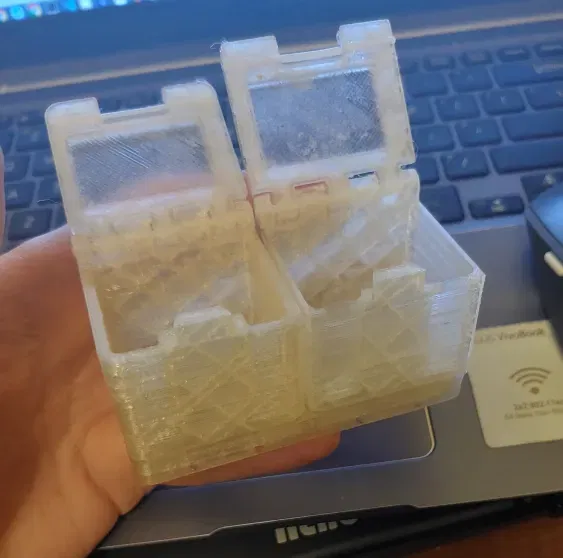

Được thiết kế để giảm bớt một trong những thách thức lớn nhất trong tổ chức: Đóng gói và dỡ hàng khi đi đâu đó. Bây giờ bạn chỉ cần lấy chính xác các mô-đun gridfinity mà bạn cần, cho chúng vào một cái túi và có một nơi để đặt chúng khi bạn hoàn thành! #### Kéo dài chiều cao Thay vì các hộp có chiều cao khác nhau, chúng tôi có các bộ kéo dài. Những bộ này kết nối với bản lề và khóa giống như một nắp, và chấp nhận một nắp hoặc một bộ kéo dài khác ở trên. Lưu ý rằng bản lề vẫn hoạt động trên những bộ này giống như một nắp. Nếu mở ở giữa có thể gây tràn, như một hộp hạt hoặc cái gì đó, bạn có thể muốn sử dụng băng dính bên trong. Các khóa được thiết kế để chặt hơn một chút so với các nắp, nhưng vẫn có thể mở ra. Tôi đang làm việc trên một phiên bản không mở chút nào, nhưng đó sẽ là một bản phát hành trong tương lai. #### Khóa Filament Bản lề filament ở phía sau, khóa snap filament ở phía trước. Nắp có một mảnh filament được giữ giữa hai giá đỡ, có đủ độ linh hoạt để vượt qua một mép trên khóa. Không có lỗ nam châm/ốc vít ở dưới vì điều này chủ yếu được thiết kế cho việc sử dụng di động. Bạn có thể xếp chồng các viên gạch gridfinity khác lên trên khi bạn đặt các nắp tiêu chuẩn lên. #### In/Lắp ráp In tốt trên 0.6 in PLA, tôi giả sử nó cũng tốt trên 0.4. Bạn có thể phải khoan hoặc làm sạch các lỗ. Bạn không cần phải làm tan chảy các đầu của chốt filament để giữ nó ở vị trí, có vẻ như nó giữ rất tốt. Hầu hết mọi thứ đều in mà không cần hỗ trợ. Về mặt kỹ thuật, các bộ kéo dài chiều cao cần hỗ trợ ở hai vị trí nhưng có thể thực hiện mà không cần. ##### Các chốt filament Tôi đã nghe rằng tốt nhất không nên sử dụng PLA cho các chốt, vì nó sẽ trở nên giòn theo thời gian, nhưng nó hoạt động ngắn hạn mà không có vấn đề gì, ngay cả với filament cũ đã giòn. Các loại filament khác nhau có độ đàn hồi khác nhau cho một cú snap cứng hơn hoặc mềm hơn. PETG dường như là tốt nhất tuyệt đối (mặc dù có thể hơi chặt một chút), nhưng nylon cũng gần như hoàn hảo với các nắp tiêu chuẩn. #### Nắp không mở Những cái này hiện tại không được sử dụng cho bất kỳ điều gì trong hệ thống, nhưng có thể hữu ích cho các bộ mở rộng chiều cao, hộp tiết kiệm, hộp gợi ý, và vỏ điện tử. Chúng có thể dễ dàng được tháo ra bằng cách gỡ bỏ chốt bản lề nhưng nếu không thì chúng sẽ giữ nguyên. Chúng không sử dụng chốt dây trên mặt trước. Một mẫu STEP được cung cấp để tạo ra nắp không mở 1x1. Nó đã được thiết kế qua thử nghiệm và sai sót. #### Remixing Hộp và nắp có mẫu tệp STEP có sẵn để tùy chỉnh chúng. Các bộ mở rộng cũng có tệp STEP, vì bạn có thể sử dụng chúng làm cơ sở để tạo ra kho lưu trữ nhiều tầng. Vì mục đích remix, thiết kế chốt nắp và bản lề có thể được xem là CC0 vì chúng không đến từ Gridfinity chính thức, ngoại trừ kích thước 41,5mm. #### Thông số chiều cao Chiều cao của bất kỳ thùng nào ở vành nên nhỏ hơn 5 so với bội số của 7mm, để tính đến chiều cao của chốt và nắp. Chiều cao ở đỉnh của chốt luôn là bội số của 7. Nếu bạn có một nắp trang trí có thể xếp chồng, vị trí mà thùng tiếp theo đặt lên nên lớn hơn 5 nhiều hơn bội số của 7, để toàn bộ thứ này cùng nhau luôn có chiều cao Gridfinity. Chúng tôi cố gắng giữ mọi thứ là bội số của 3 đơn vị chiều cao, vì vậy chúng tôi có ít chiều cao khác nhau hơn. #### Ghi công Bảng đế tôi đã sử dụng trong bức tranh này là cái này, không phải thiết kế của tôi, nhưng rất tuyệt vời. <> Lấy cảm hứng từ hộp thẻ SD này, sử dụng nam châm thay vì chốt dây: <> #### Changelog 12 tháng 6 năm 2023: - Thêm bộ mở rộng không mở. Tạo ra bán thủ công, bán tham số, in theo rủi ro của bạn! Đây là mới và đang trong giai đoạn beta!

• Xóa các tệp bộ mở rộng kiểu cũ, chúng có một vài vấn đề và quá ngắn 5 tháng 6 năm 2023: - Thêm hộp 2x3x6 và nắp 2x3 4 tháng 6 năm 2023: - Thêm hộp bút 4x1 và nắp.
• Gỡ bỏ nắp kiểu cũ, nắp kiểu mới đã được thử nghiệm tốt.
• Thêm hộp “Không cần dọn dẹp”. Những hộp này có lỗ filament 2.2mm thay vì 2.0
• Những hộp 2.0 có thể sẽ bị gỡ bỏ sau này.
• Mẫu sẽ giữ ở 2.0mm, vì dễ dàng mở rộng hơn là thu hẹp với một script. Ngày 14 tháng 5 năm 20203: Thay đổi mặt trên của nắp để xếp chồng đẹp hơn, gỡ bỏ bản vẽ cơ khí, sử dụng STEP làm tham chiếu, FreeCAD liên tục bị hỏng bản vẽ Ngày 17 tháng 5 năm 2023: Tăng chiều cao mọi thứ thêm 2mm để xếp chồng tốt hơn với gridfinity thông thường trong cùng một lớp. Gỡ bỏ một số cạnh sắc. Thêm hộp 2x2 và mẫu. Ngày 18 tháng 5 năm 2023: Tăng độ sâu bên trong, loại bỏ một số độ dày đáy không cần thiết Ngày 19 tháng 5 năm 2023: Thêm các khối mở rộng chiều cao, làm sạch tệp mô tả Ngày 20 tháng 5 năm 2023: Thêm một mẫu cho nắp không mở Ngày 22 tháng 5 năm 2023: Sau khi thử nghiệm thêm, các bộ mở rộng cần cao hơn một chút Ngày 23 tháng 5 năm 2023: Cơ sở gridfinity phù hợp hơn bây giờ. Thêm hộp 1x1x3
