Bộ lắp ráp nhanh Biqu H2V2s với EBB42 và quạt 5015

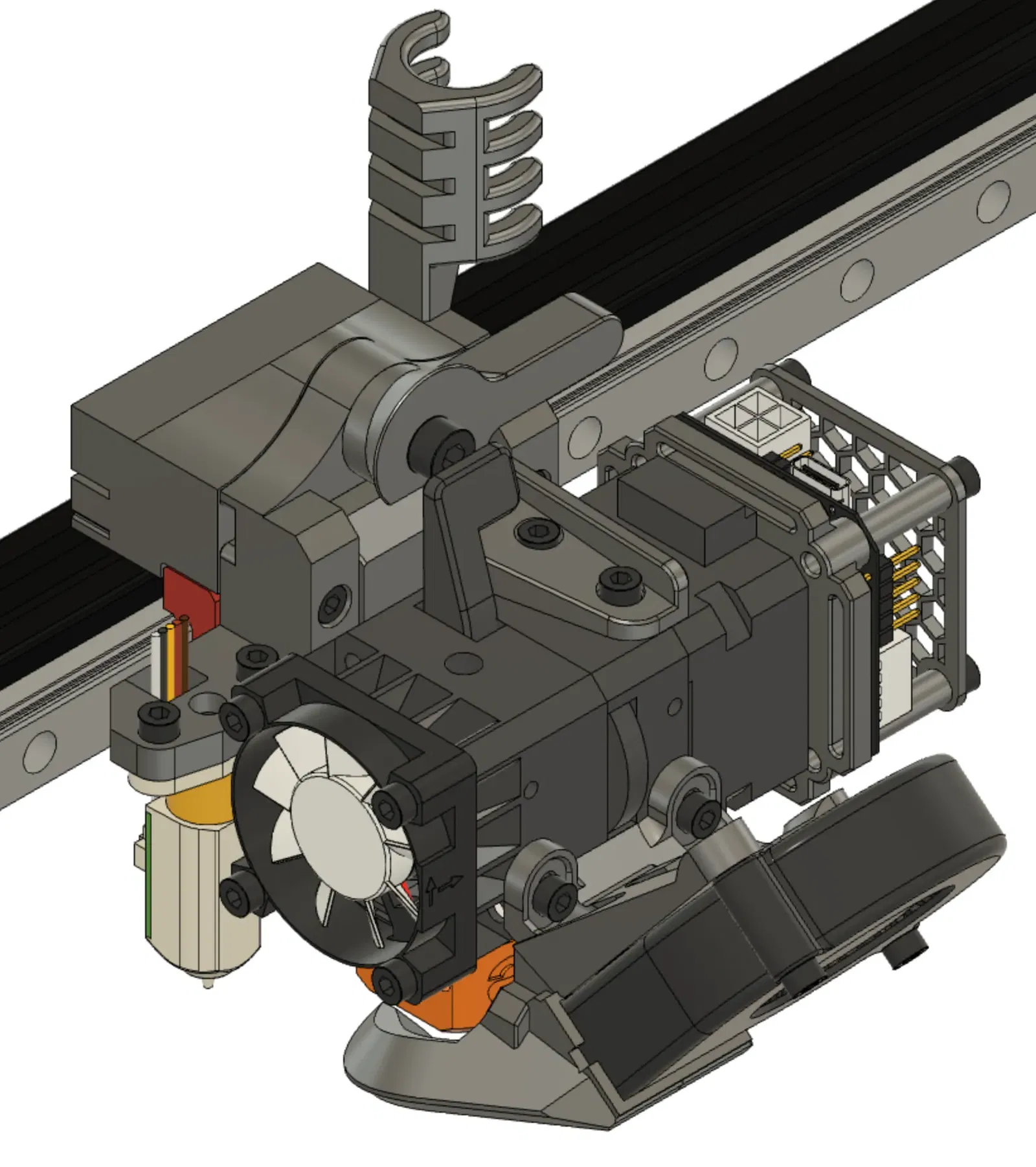

Tôi trình bày một bộ hoàn chỉnh của việc lắp ráp nhanh extruder Biqu H2V2s.

Bộ kit bao gồm bộ chuyển đổi EBB42, một ống dẫn quạt hoàn chỉnh sử dụng quạt 5015 (thiết kế đã được chỉnh sửa của @MarcoZ76_408) và một công cụ lắp ráp nhanh (thiết kế đã được chỉnh sửa của crazy Proper Printing) trên hướng dẫn MGN12H.

Tùy thuộc vào vị trí của bàn nóng so với trục x, bạn có thể cần phải chỉnh sửa công cụ để đầu phun có thể đạt tới cạnh của bàn. Bộ của tôi được lắp trên máy in BIQU B1 với các sửa đổi tuyến tính @INRP_260158 (bia cho bạn, bạn tôi). Cảm biến không có vị trí X với driver TMC2209. Diện tích in đầy đủ - 235 mm x 235 mm.

Tất cả các phần tử đều được in mà không cần hỗ trợ.

Trong tương lai, tôi dự định lắp đặt đầu nối từ tính 6 pin từ https://pl.aliexpress.com/item/1005004211420306.html

Nó hoạt động tốt với tôi ;)
