Bộ ăng-ten Yagi K1PDX cho tần số GMRS
Các bit và mảnh để xây dựng một yagi cho bất kỳ tần suất và số lượng phần tử nào. Ảnh hiển thị 4 yếu tố GMR của tôi…
Mô tả

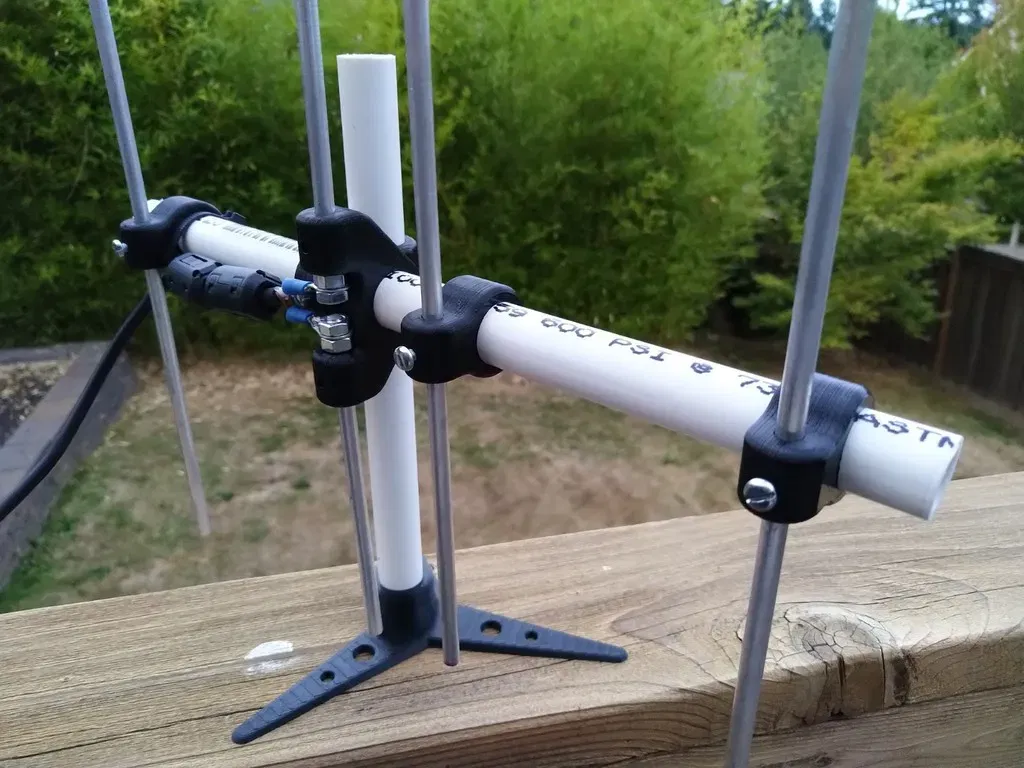

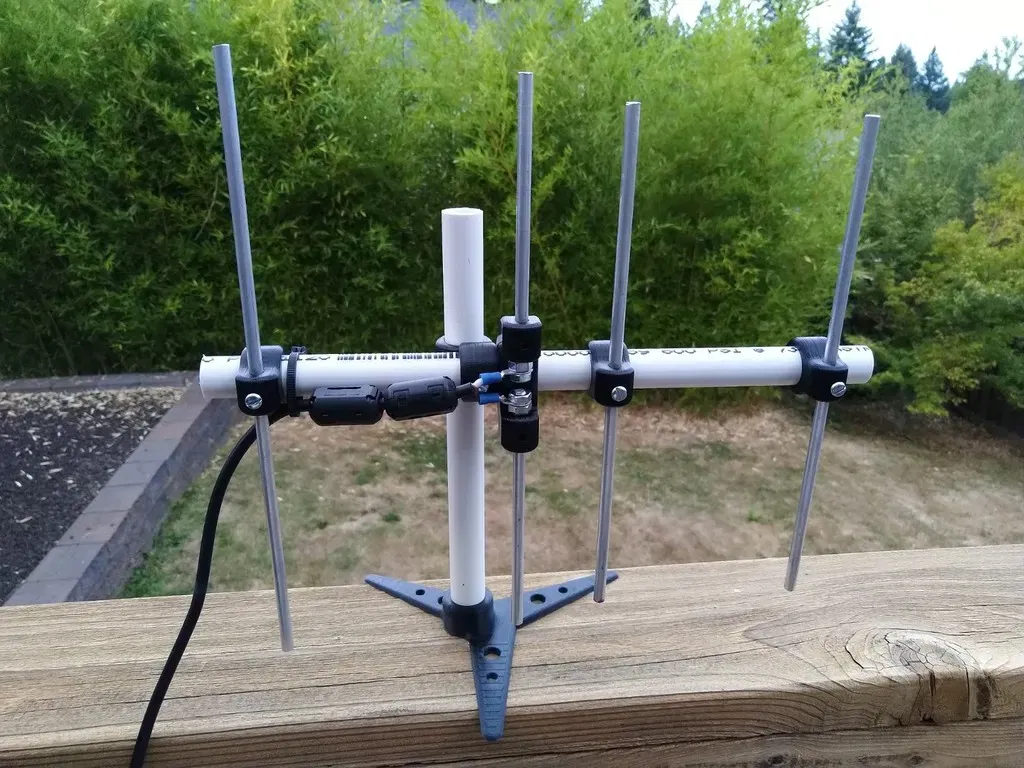

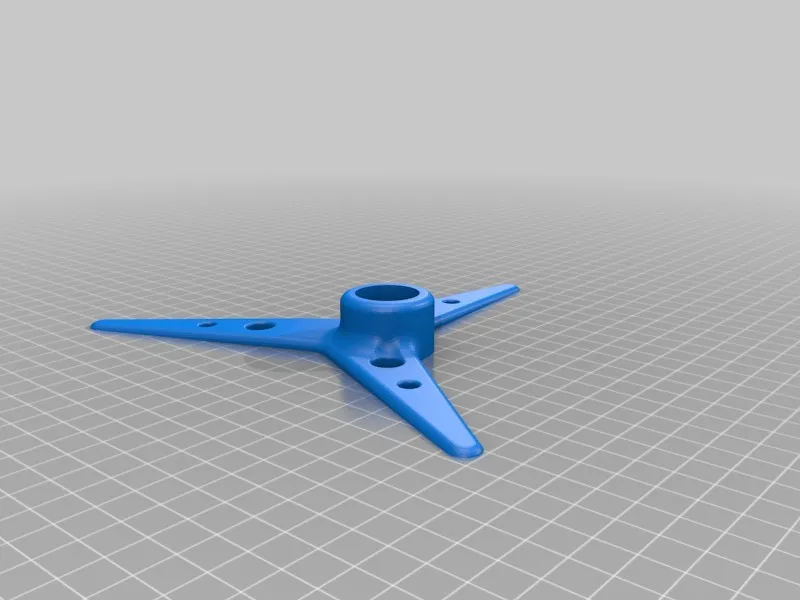

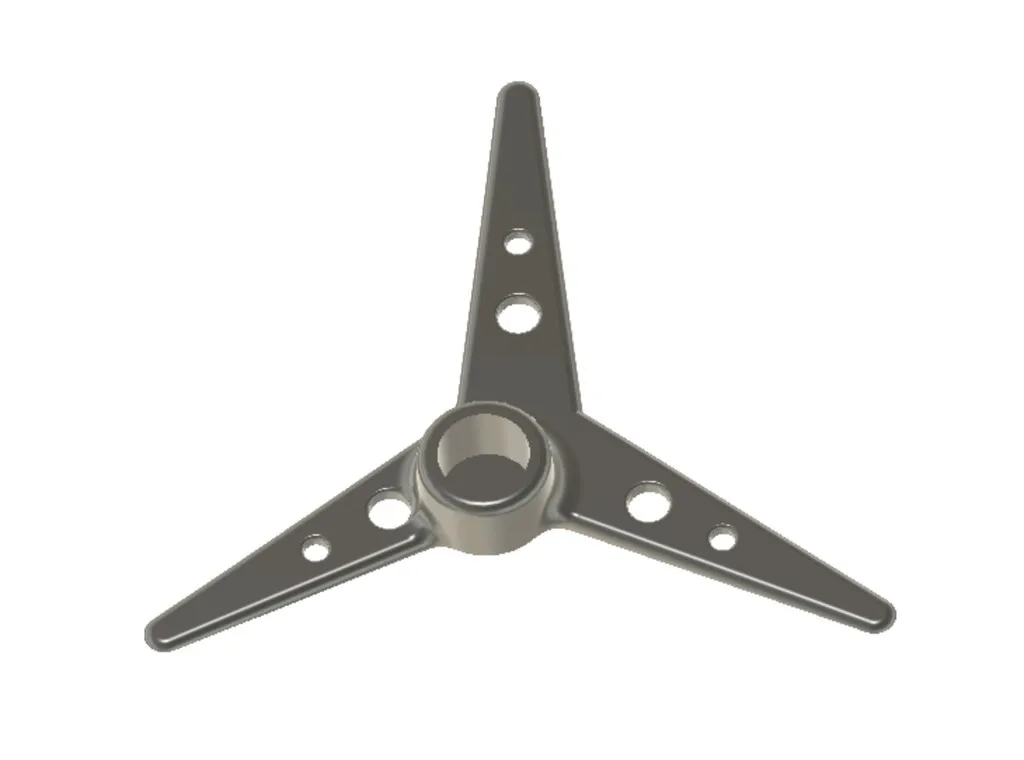

Các bộ phận để xây dựng một Yagi cho hầu hết mọi tần số và số lượng phần tử. Ảnh cho thấy anten GMRS 4 phần tử của tôi.

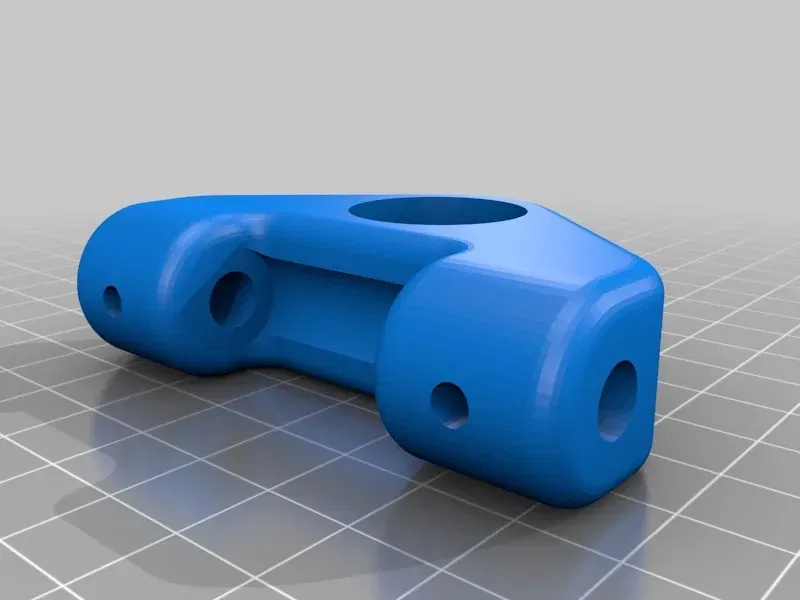

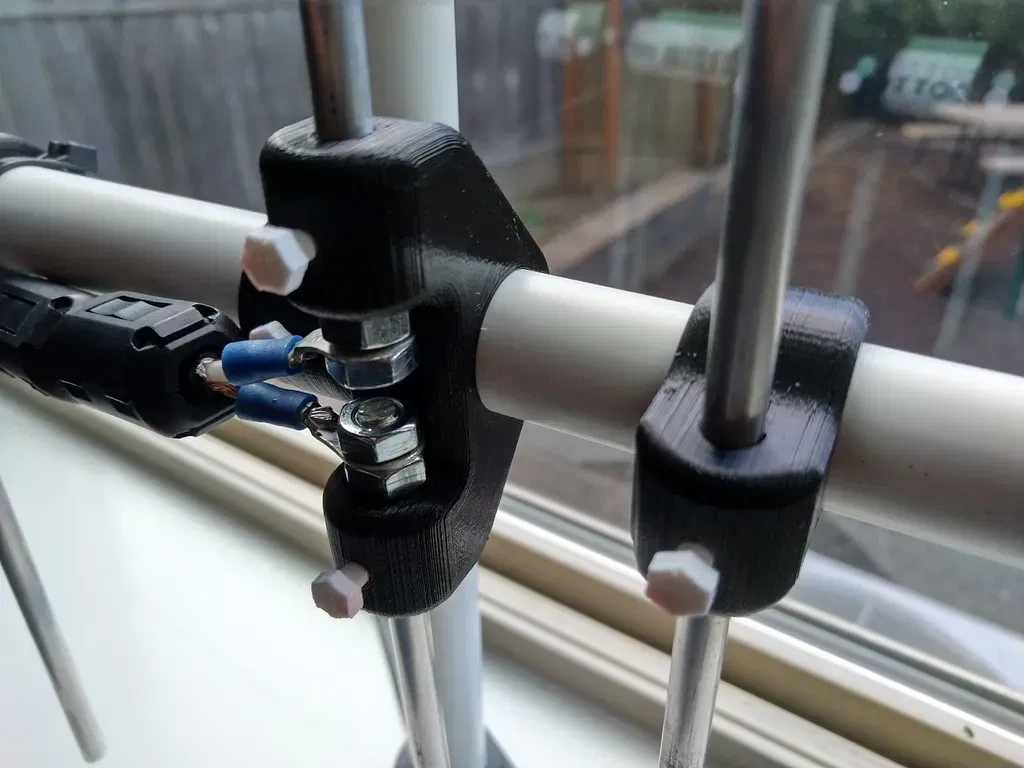

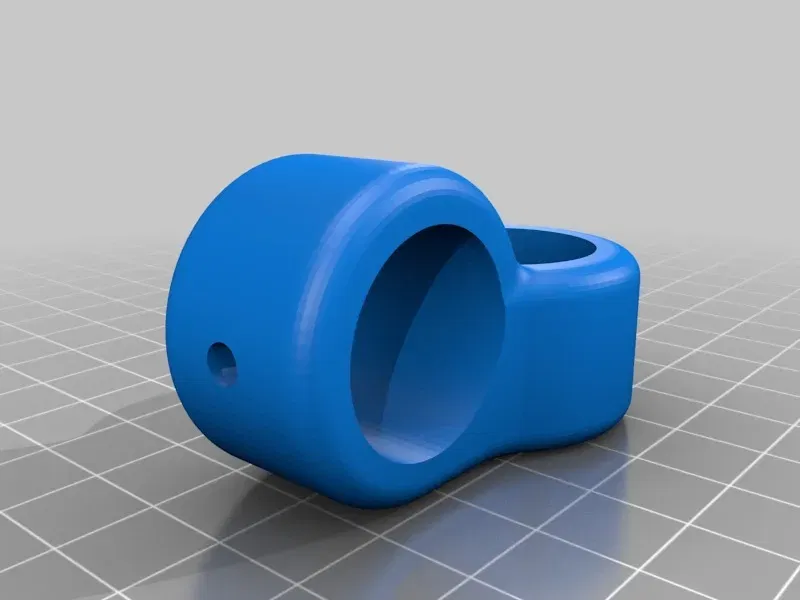

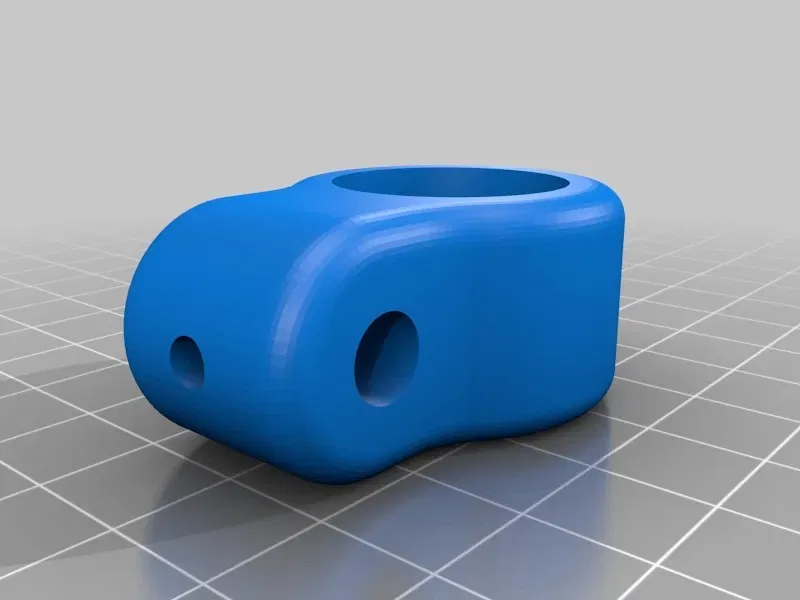

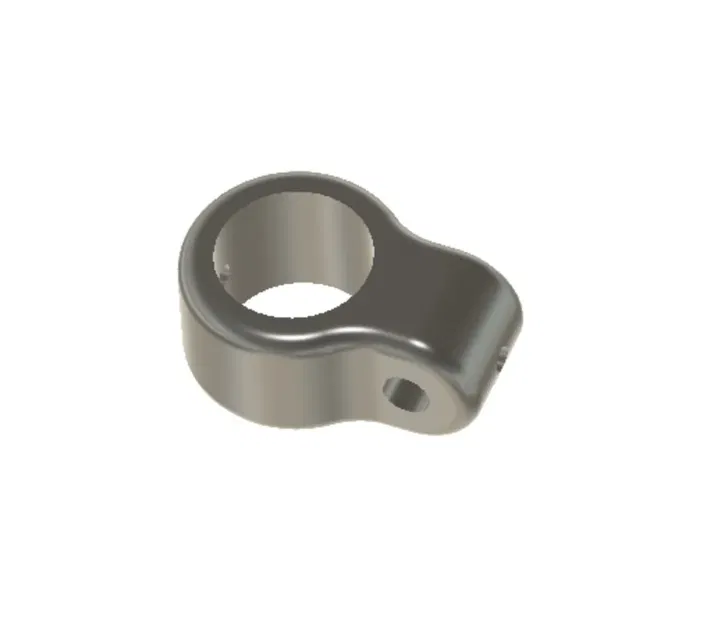

Các phần tử là thanh nhôm tròn 1/4 inch. Tôi đã ren đầu của phần tử dẫn với một die.
PVC là ống PVC "1/2 inch" (Đường kính ngoài là .84")

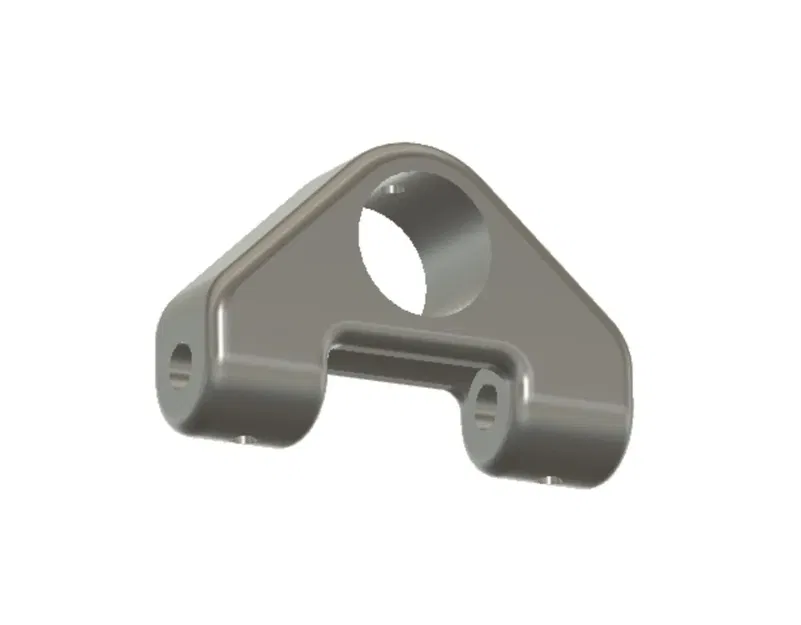

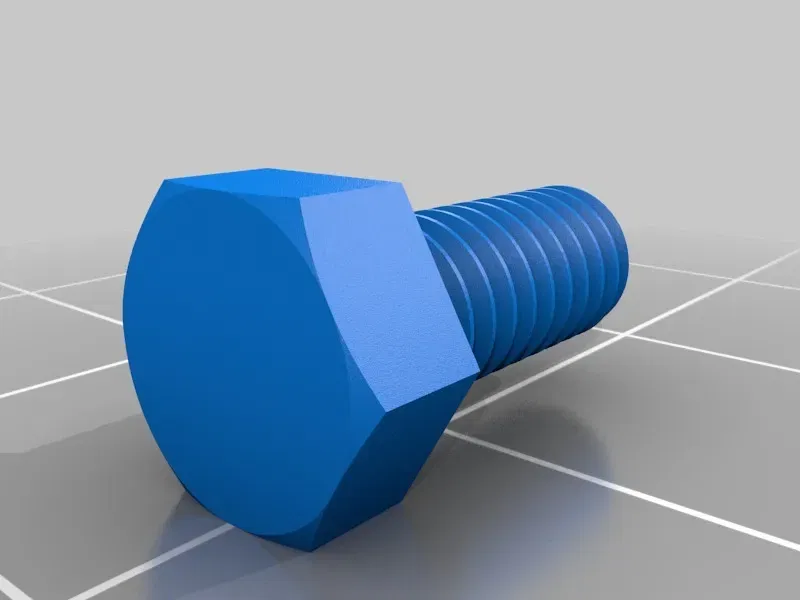

Các ốc vít 8-32x3/8 giữ mọi thứ ở vị trí. Những cái này có thể ảnh hưởng đến mô hình bức xạ... CHỈNH SỬA: Tôi đã thêm một stl cho ốc vít tương đương McMaster-Carr. Bây giờ tôi đang sử dụng ốc vít PLA in!
Chiều dài và khoảng cách của các phần tử được xác định bằng cách sử dụng Máy tính Yagi VK5DJ: https://www.vk5dj.com/yagi.html
Tôi đã có thể in tất cả các bộ phận mà không cần hỗ trợ hoặc bè (ngoại trừ ốc vít PLA cần được in theo chiều ngang với hỗ trợ và 100% độ đầy).

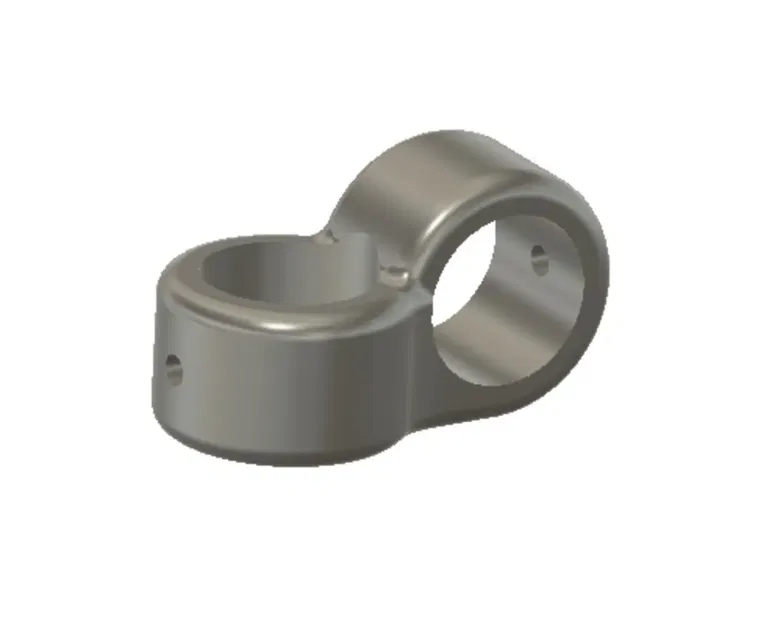

Tệp Fusion 360 được đính kèm!
Cài đặt In
Máy in:
JG Aurora A3
Bè:
