Mẫu định hình bản lề cửa điều chỉnh được

Sử dụng điều này để tạo hướng dẫn định tuyến riêng cho bản lề của bạn. Rẻ hơn nhiều so với việc mua sản phẩm thay thế của festool, và cũng hiệu quả không kém.

Mẫu này có thể được sử dụng để tạo một rãnh cho bản lề trực tiếp trên cửa của bạn, hoặc để tạo một mẫu lớn hơn từ một mảnh gỗ thừa. Chỉ cần sử dụng băng dính hai mặt để dán mẫu vào sản phẩm của bạn và bắt đầu định tuyến :)

Mẫu được tạo ra cho một bản lề có chiều cao 89mm, nhưng có thể dễ dàng điều chỉnh bằng Fusion 360.

Thông số kỹ thuật cho stl

• Đường kính mũi khoan: 12mm
• Đường kính hướng dẫn mẫu: 24mm
• Chiều cao bản lề: 89mm
• Đường kính góc bản lề: 10mm
• Chiều rộng bản lề: 56.5mm (được làm lớn hơn để cho phép tạo rãnh tùy chỉnh)

Mẫu lớn hơn từ gỗ thừa

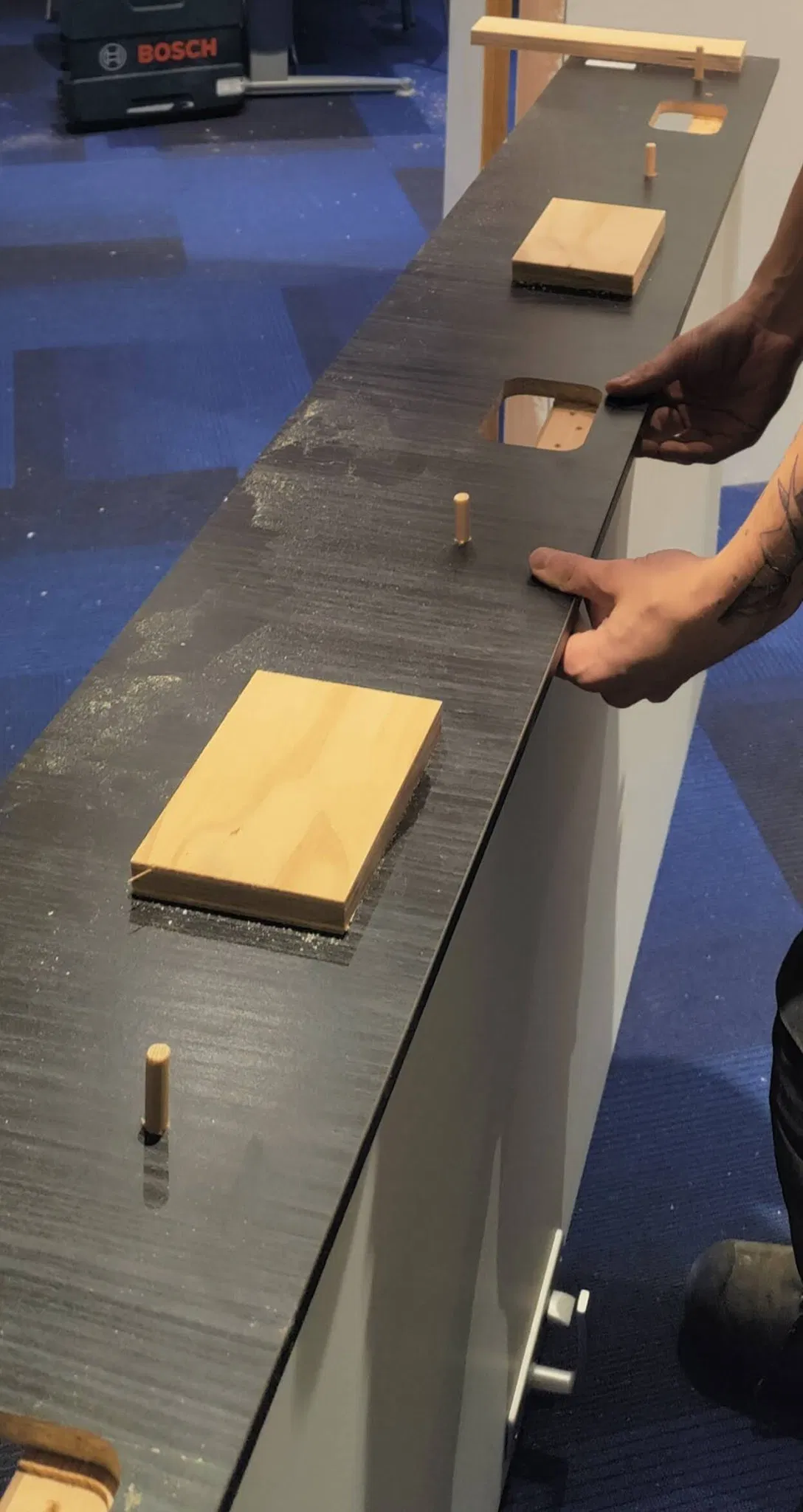

Trong bức tranh đính kèm, tôi cho thấy mẫu gỗ thừa mà tôi đã làm. Bạn có thể bắt vít cái này vào cửa của bạn để tăng cường độ ổn định khi định tuyến.

Bạn tạo mẫu này bằng cách sử dụng mẫu định tuyến in 3D và căn chỉnh nó với một cạnh của mảnh gỗ thừa của bạn. Đo khoảng cách bạn muốn giữa các bản lề và sử dụng mũi khoan mẫu để sao chép mẫu in 3D lên mẫu gỗ.

Các chốt giúp căn chỉnh, cả khi định tuyến vào cửa cũng như định tuyến vào khung cửa. Đảm bảo rằng mẫu gỗ của bạn căn chỉnh hoàn hảo với phần trên của cửa, và sử dụng một số thẻ bài như là các khoảng cách khi gắn nó vào khung cửa. Bằng cách đó, bạn có một khoảng trống giữa cửa và khung, ngăn chúng cọ xát vào nhau.
