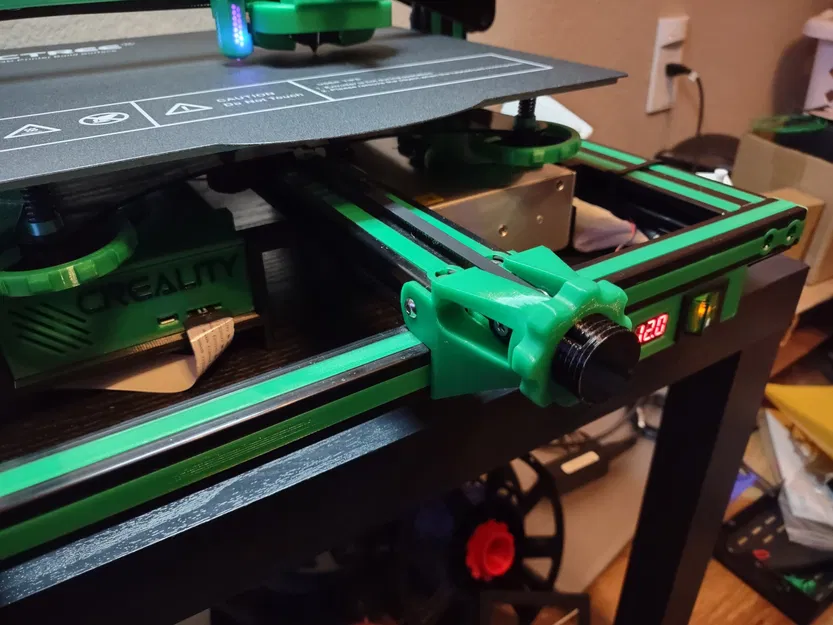

Bộ căng dây Y-Axis cho máy in 3D CTC A10s

Tôi gần đây đã mua một chiếc Ender3 Pro và muốn thêm vào đó hầu hết các sửa đổi mà tôi đã cài đặt trên chiếc CTC A10s của mình vì tôi hài lòng với cách mà máy đó hoạt động. A10s là một phiên bản nhái CR-10 kém chất lượng, vì vậy nó chia sẻ nhiều tính năng thiết kế với nền tảng Ender3. Có một số khác biệt nhỏ khiến tôi không thể sử dụng tất cả các bộ phận giống nhau cho cả hai máy in, vì vậy tôi tìm kiếm các bộ phận tương tự để giữ cho cả hai máy hoạt động tương đương về mặt chức năng khi có thể.

Bộ căng dây trục Y mà tôi cuối cùng đã quyết định cho Ender3 Pro là do rhyonly công bố trên Thingiverse. Bộ căng của Rhyonly tốt hơn ở mọi khía cạnh so với những gì tôi đã sử dụng trên CTC, vì vậy tôi đã quyết định đi theo hướng ngược lại và điều chỉnh thiết kế của anh ấy để gắn vào CTC. Thiết kế của Rhyonly trông đẹp hơn nhiều theo ý kiến của tôi, chắc chắn hơn nhiều, không nhô ra xa từ phía trước của máy in, và in mà không cần hỗ trợ.

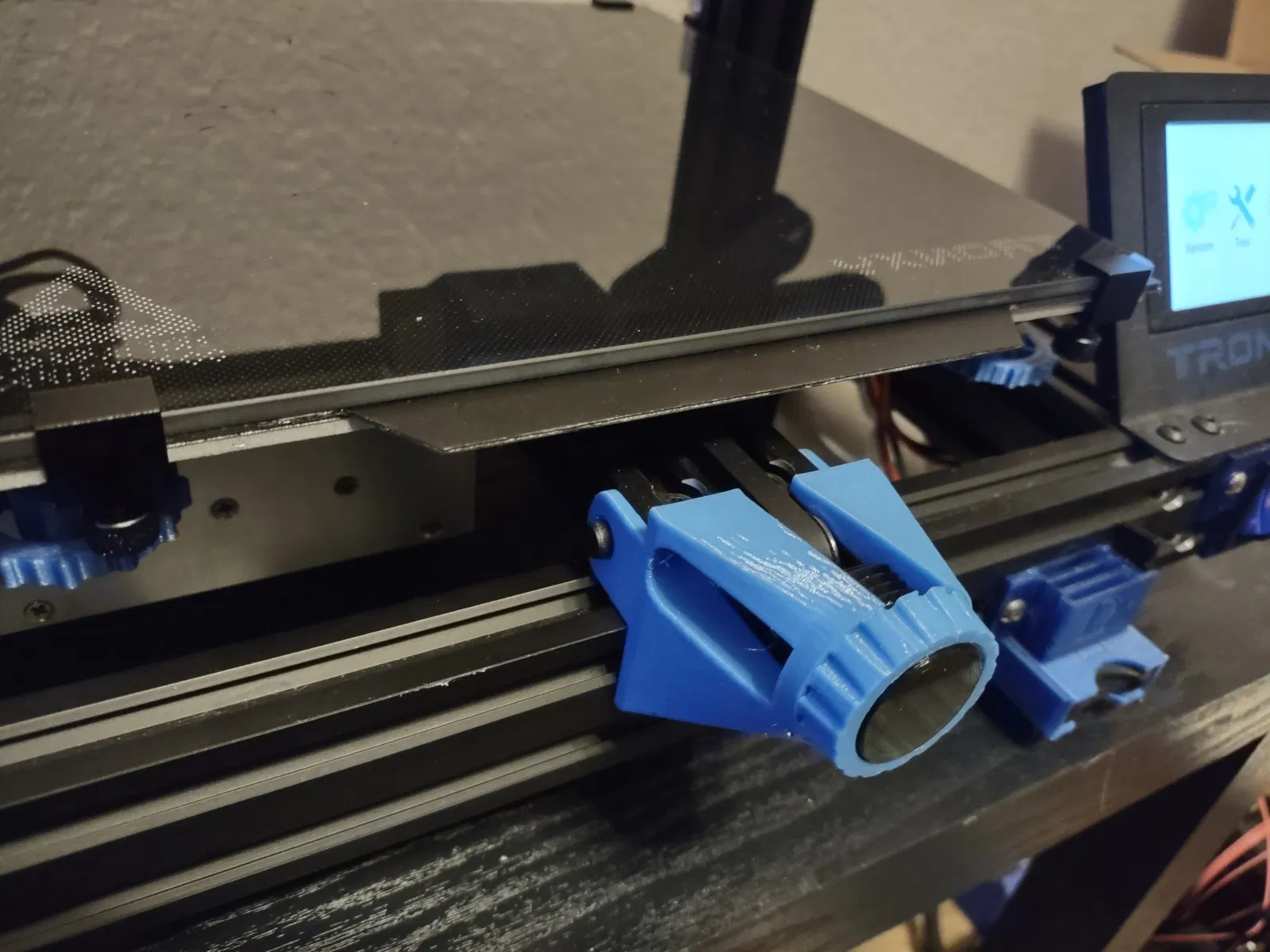

Cập nhật 102323: Tôi đã thêm một đai ốc khác bởi “hebign” để tôi có thể sử dụng thiết kế này trên chiếc Tronxy XY-2 Pro của mình. Tôi cố gắng giữ cho tất cả các máy in “giống nhau” của mình được cấu hình giống nhau. Tôi đã sử dụng một kiểu bộ căng dây khác trên chiếc Tronxy XY-2 Pro của mình, nhưng vì tôi đã remix bộ căng này để hoạt động trên CTC A10s, tôi đã quyết định gắn nó lên Tronxy của mình để A10s, Ender3 và Tronxy đều sử dụng cùng một thiết lập cho độ căng dây trục Y. Sau khi lắp đặt cái này trên Tronxy của tôi, tôi nhận ra rằng chiều cao thấp của bàn cho phép nó va vào đai ốc khi bàn di chuyển hoàn toàn về phía trước, vì vậy tôi đã phải tìm hoặc thiết kế một đai ốc có kiểu dáng thấp hơn. May mắn cho tôi, hebign đã có một đai ốc kiểu dáng thấp phù hợp với mẫu này như một phần của “CR-10-X Belt Tensioner”.
