Vỏ bảo vệ cho Raspberry Pi Zero 2 W với PiSugar2

Tác giả Barravox

Lượt tải
401
Lượt thích
18
Lượt coi
2.637
Bình luận
2

File 7 1,3 MB

  • Shell_1766520878.stlSTL · 243,1 KB
  • SwitchSlider_1766520879.stlSTL · 17,1 KB
  • Lid_1766520880.stlSTL · 135,4 KB
  • Whole_1766520881.stepSTEP · 343,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#49068
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Đây là một vỏ cho Raspberry Pi Zero 2 W và PiSugar 2

(PiSugar là một UPS cho Pi Zero: https://www.pisugar.com/).

Vỏ này cần 4 vít M2.5 x 12mm để kẹp PiSugar vào Pi Zero qua đáy của vỏ. PiSugar sử dụng tiếp xúc lò xo với các chân GPIO nên cần kẹp chặt và bao gồm các chỗ lắp vít trong các lỗ phù hợp với Pi Zero.

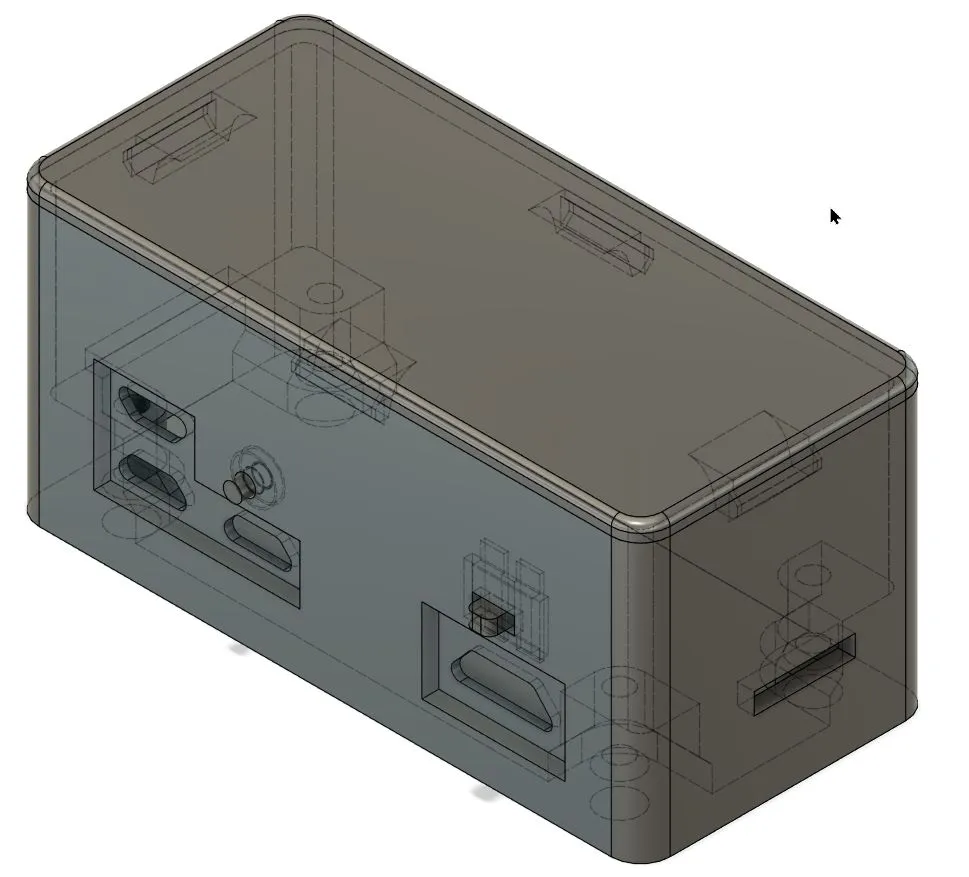

Nó có các lỗ cho các cổng micro USB của Pi Zero, cổng sạc USB của PiSugar, cổng micro HDMI, cáp camera và thẻ micro SD. Bao gồm có một thanh trượt và một nút để điều khiển công tắc on/off của PiSugar và nút lập trình cho người dùng.

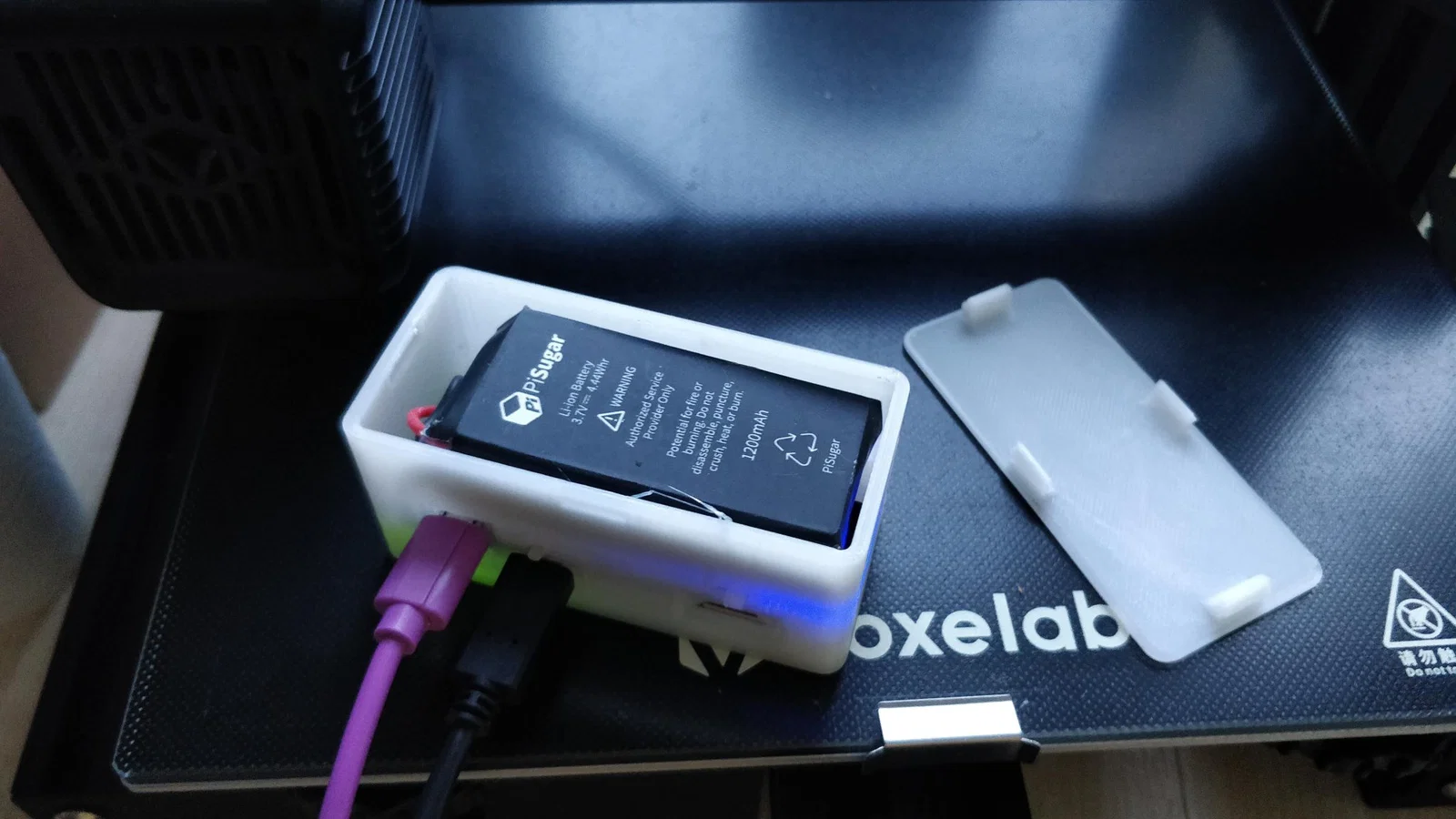

Nó in mà không cần hỗ trợ trên máy Voxelab Aquila C2 của tôi.

Tôi thấy eSlicer đang xử lý góc trong của các lỗ khoan phẳng như một bề mặt bên trong và cố gắng in nó trước phần còn lại của phần nhô ra mà nó sẽ gắn vào tức là trong không gian mở. Các lỗ cho vít trong trường hợp này được khoét lõm để tránh điều đó và tôi thấy rằng điều đó hoạt động tốt với cả vít đầu pan.

Tôi đã thử vỏ mà PiSugar đã liên kết nhưng nó khó in hơn (cần hỗ trợ, và các chi tiết cho thanh trượt công tắc on/off rất nhỏ và nhô ra).

Một vấn đề với vỏ này vào lúc này là bạn không thể truy cập các chân GPIO sau khi lắp ráp, nếu ai đó muốn tôi có thể làm một phiên bản với một lỗ cho các chân GPIO.

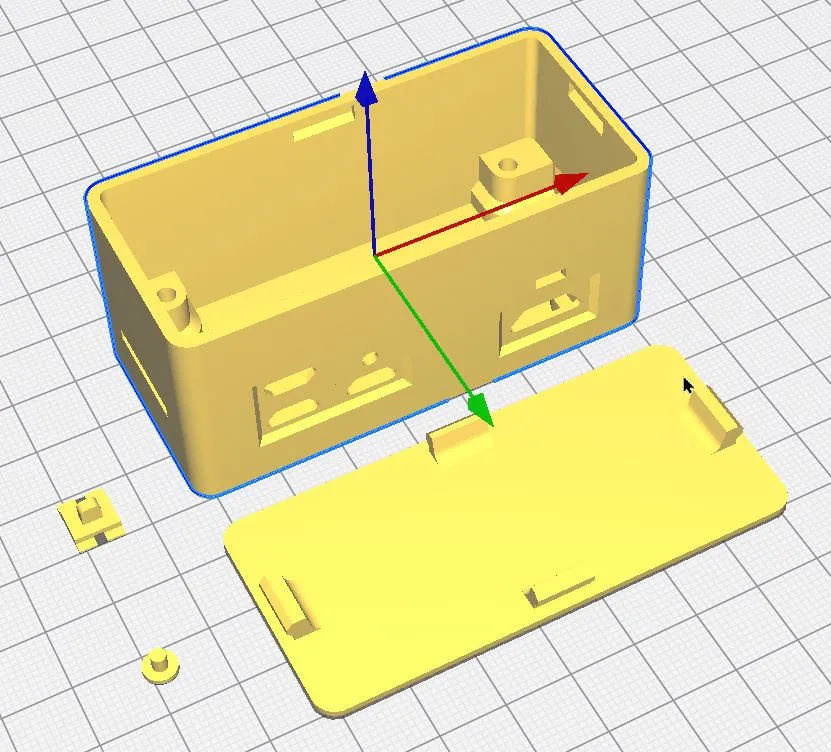

Các tệp STL này được xuất trực tiếp từ một mô hình nên bạn sẽ cần xoay nắp, thanh trượt công tắc và nút trước khi cắt.

Đây là mô hình đầu tiên của tôi, xin hãy cho phản hồi.

Chỉnh sửa: Độ dài nút đã được kéo dài và đáy đã được giảm.
