Bộ lấy nét Crayford 2 inch cho dự án Hadley 114/900

Crayford Focuser 2inch của jackleone12 - Thingiverse

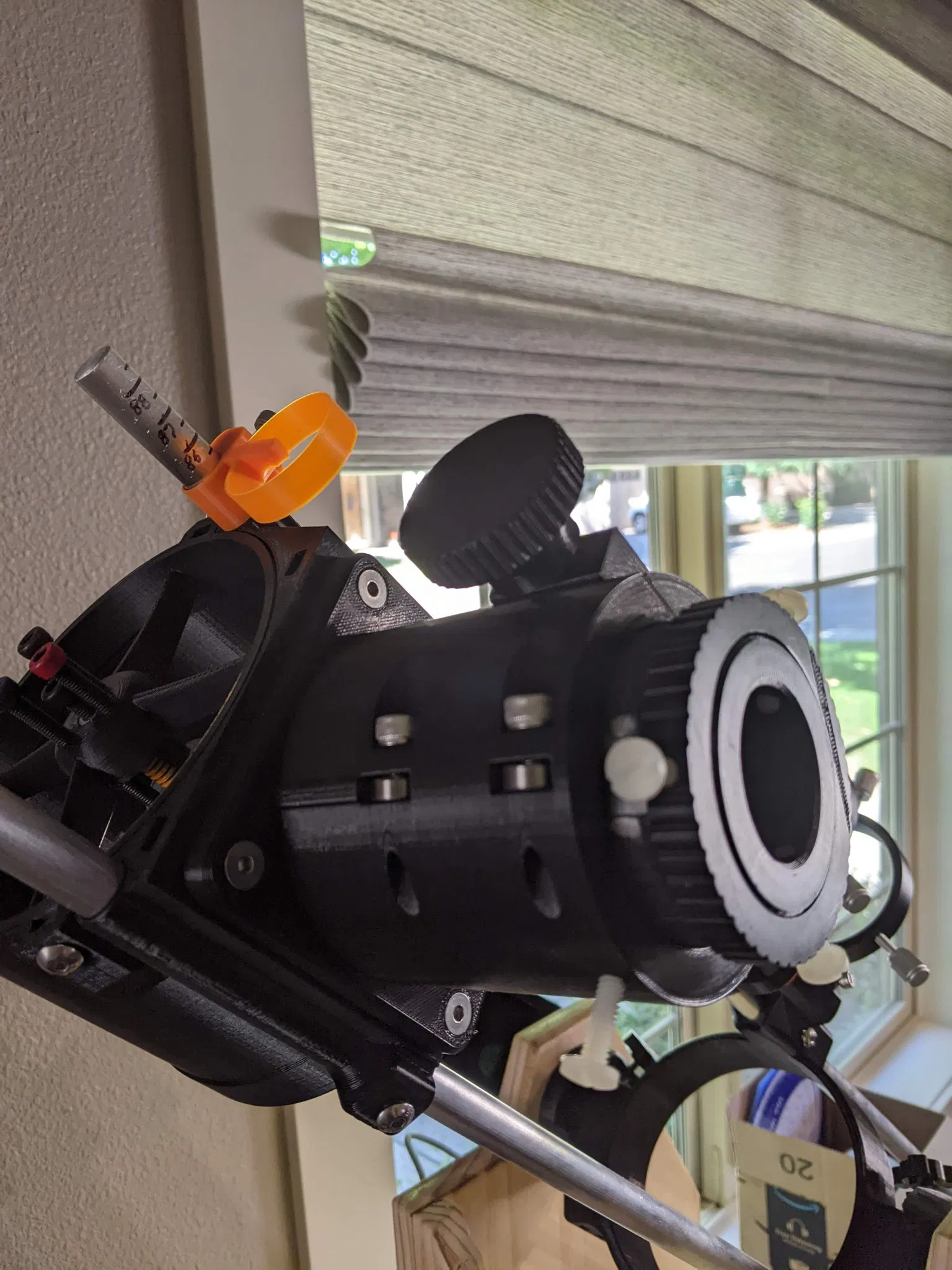

Tìm thấy cái focuser này trên Thingiverse và đã tái thiết kế nó cho dự án Hadley. Nó vượt trội hơn nhiều so với thiết kế răng và bánh của tôi, hoạt động mượt mà mà không có sự ma sát hay trượt nào cả. Có khoảng 40mm hành trình, thực sự là quá nhiều cho việc sử dụng thị giác đơn giản, nhưng cho phép bạn thử nghiệm với nhiếp ảnh nếu bạn muốn.

Tôi đã điều chỉnh nó để phù hợp với UTA đã remix mà tôi đã thiết kế cho focuser răng và bánh, vì vậy không cần phải làm lại điều đó. Tôi đã bao gồm mô hình đó ở đây một lần nữa. Hầu hết những gì bạn cần biết đều có trên thiết kế gốc nếu bạn truy cập vào đó, nhưng có một vài vấn đề mà tôi đã phải giải quyết và một số chi tiết thiếu mà tôi đã bao gồm bên dưới.

Những gì tôi đã thay đổi:

1. Remix tấm đế để phù hợp với UTA Hadley đã được sửa đổi được đăng ban đầu với focuser răng và bánh của tôi (thiết kế UTA đã bao gồm trong các tệp ở đây).
2. Thiết kế gốc, mặc dù được cho là dành cho kính mắt 2", nhưng lại không thể chấp nhận một ERP 2" vì lý do không thể giải thích, vì vậy tôi đã sửa lại điều đó. Tôi đã bao gồm một bushing cho 2" đến 1.25"
3. Đơn giản hóa các thiết kế bằng cách sử dụng slicer để chúng có thể tải vào chương trình thiết kế của tôi
4. Thêm spacer/vai cho các núm. Các núm gốc sẽ xoay hơi lệch khỏi trục bánh khi bạn siết chặt các ốc vít. Tôi đã loại bỏ độ xoay đó và cũng tạo khoảng cách cho các núm đang cọ vào thân, bằng cách thêm vai.

Phần cứng:

1. Vòng bi có kích thước 12mm OD x 6mm ID x 4mm lỗ
2. Trục là một trục thép không gỉ 4mm dài 100mm
3. Các ốc vít vòng bi là M6x16 ốc đầu lục giác (chúng tự ren vào nhựa)
4. Các núm sử dụng ốc vít M4
5. Các ốc siết căng trục pinion là M5 và bạn có thể sử dụng bất cứ thứ gì bạn thích ở đó
6. Các ốc vít là ốc M4x20 đầu chìm (tự ren)
7. Tôi đã sử dụng một số ốc vinyl #10x24 cho các giá đỡ kính mắt, bạn có thể sử dụng bất cứ thứ gì bạn thích ở đó. Việc ren cho phép chúng quay dễ dàng.

Tôi tin rằng mọi thứ khác đã được trình bày khá rõ ràng trên Thingiverse, vì vậy hãy kiểm tra nó.
