Giá đỡ camera Raspberry Pi V2 cho máy in 3D

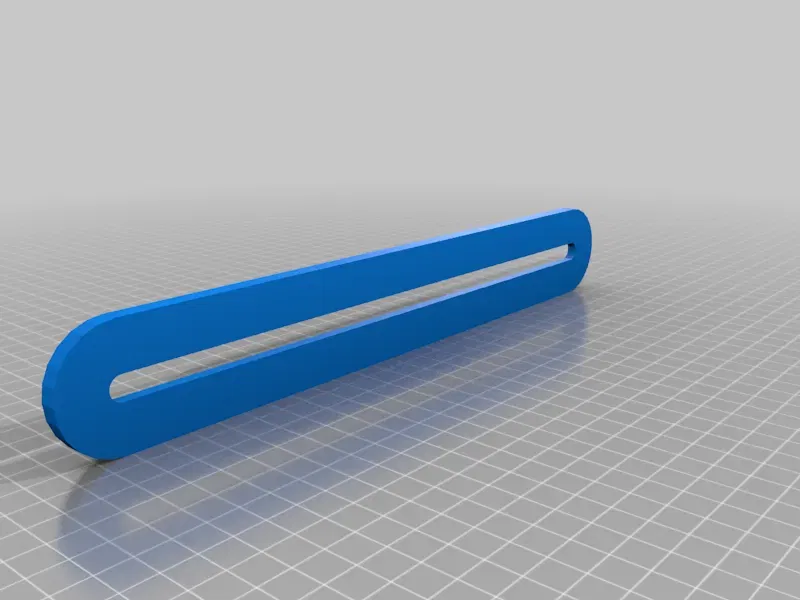

Đây là một giá đỡ camera Raspberry Pi V2 khác. Giá đỡ chủ yếu lắp ráp với nhau nhưng cần hai ốc vít và 2 đai ốc để lắp ráp. Một đai ốc vuông M2 và ốc vít để gắn Camera vào cánh tay idler và một đai ốc hex M3 và ốc vít để giữ cánh tay idler vào Khung Gắn.

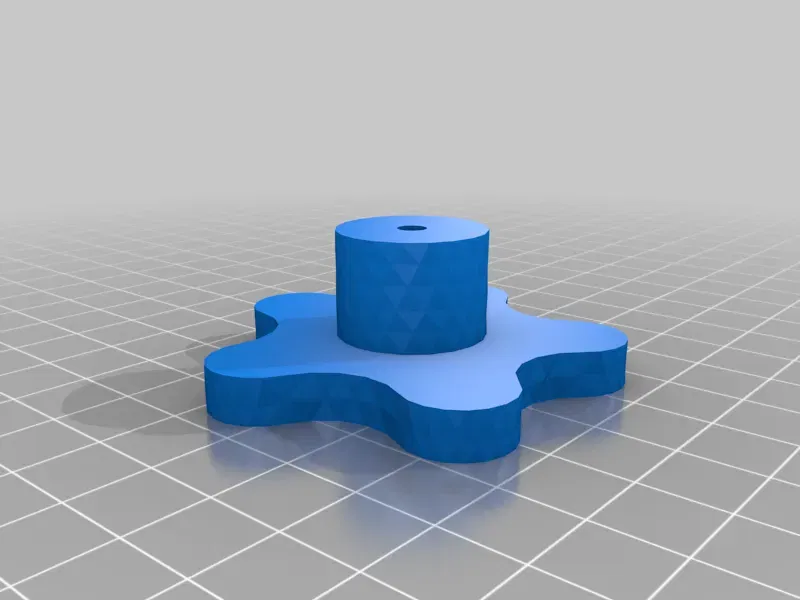

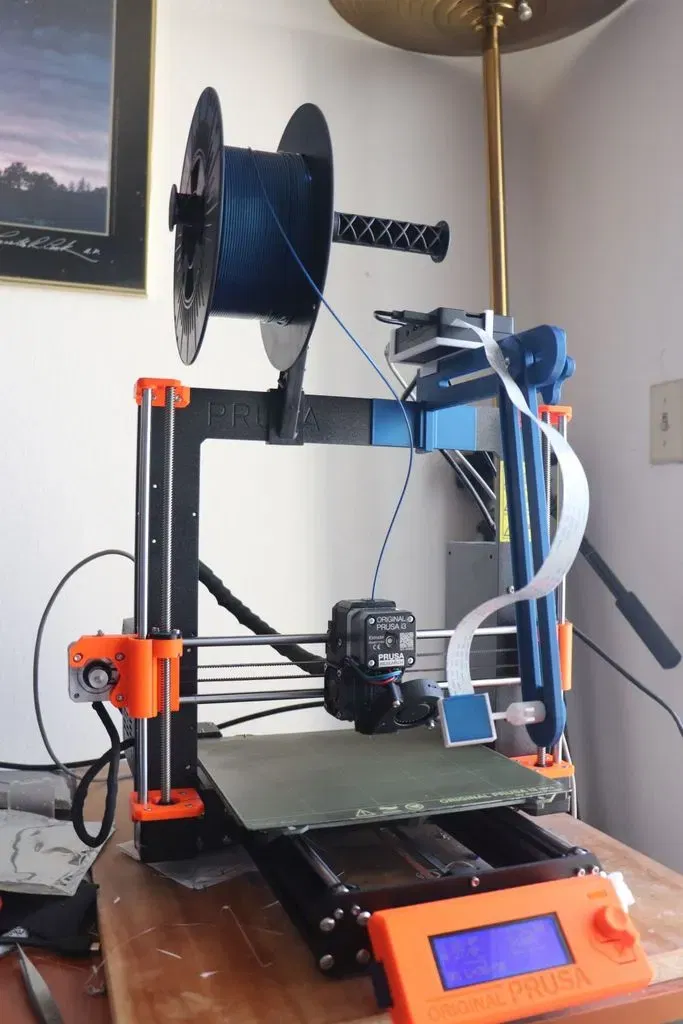

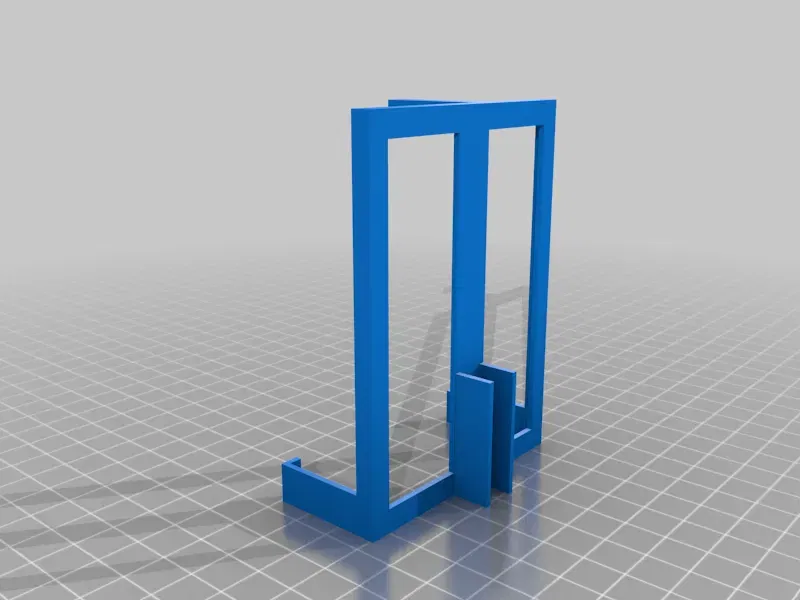

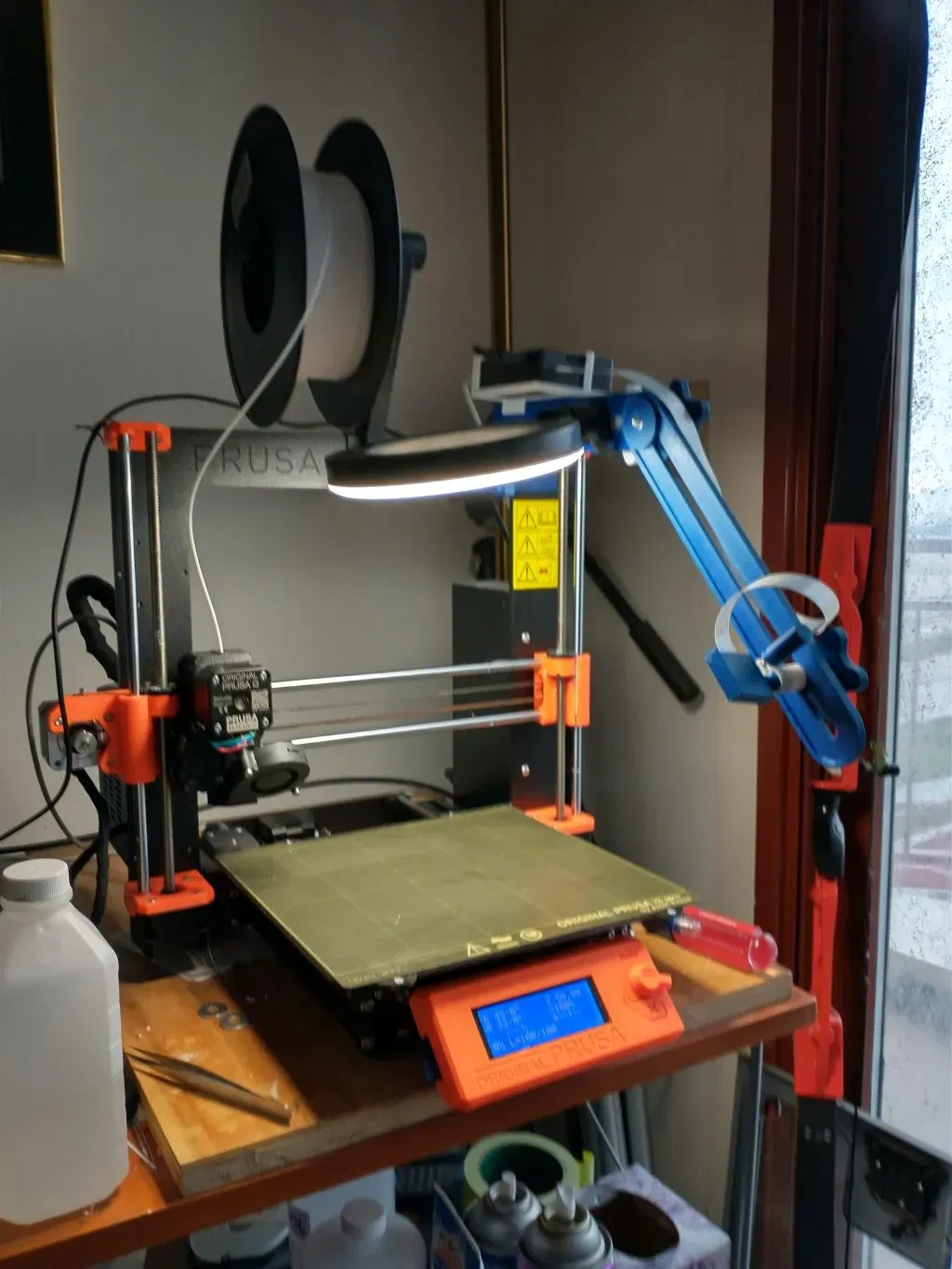

Máy tính Raspberry Pi được giữ cố định bởi một giá đỡ tùy chỉnh. Chỉ cần chỉnh sửa kích thước vỏ trong bảng tính FreeCAD và xuất một lưới. Giá đỡ gắn vào thanh trên của PRUSA MK3S được ổn định bởi Khung Gắn Hỗ Trợ. Vị trí camera trục Z và trục Y được đặt bằng một núm đơn. Bạn có thể trượt giá đỡ sang trái và phải dọc theo thanh trên để định vị trục X.

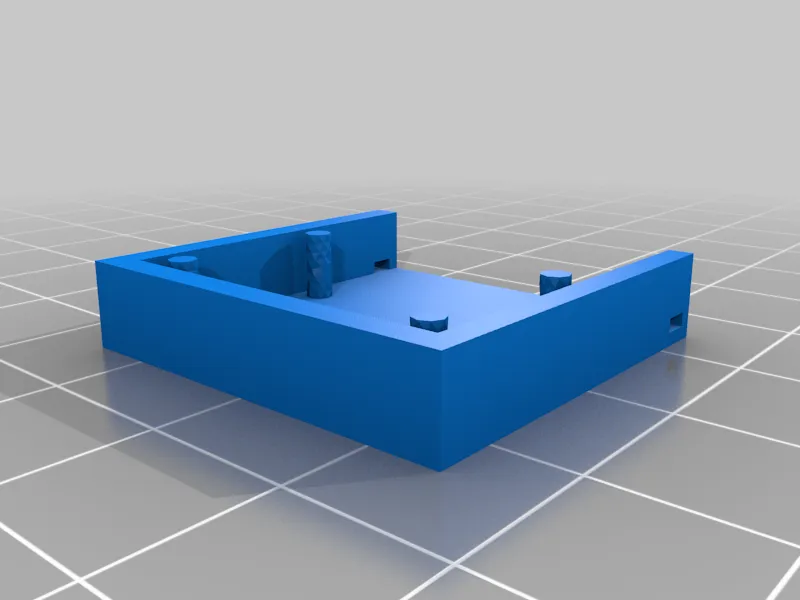

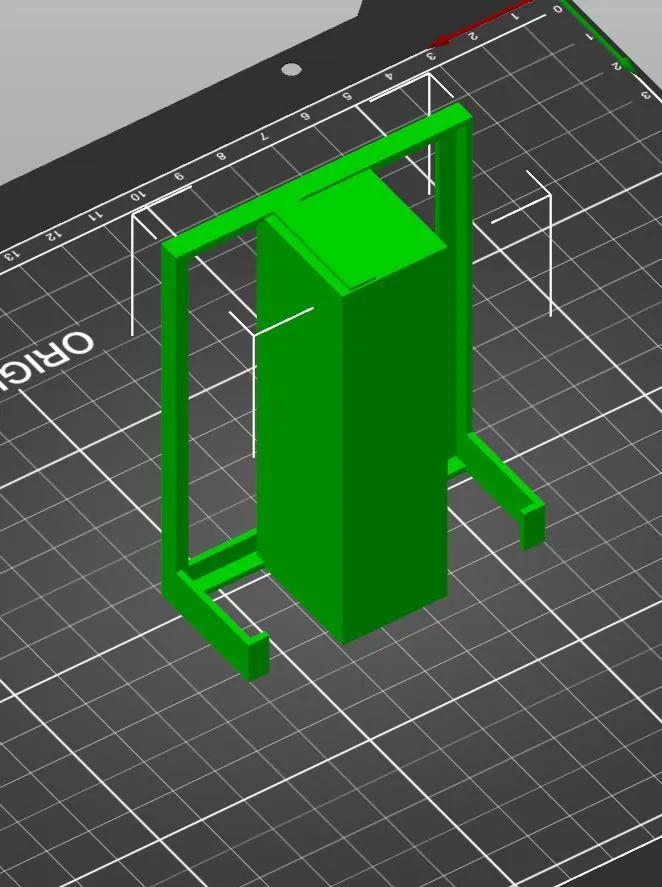

Phần duy nhất cần hỗ trợ in là Giá đỡ Pi. Một hỗ trợ đơn từ bề mặt in đến chốt vỏ phía sau là đủ để phần này in thành công. Một tệp dự án PRUSA Slicer được bao gồm, hoặc xem ảnh chụp màn hình.

Tôi đã thêm một núm 13mm để cho phép gắn một đèn LED vòng. Sử dụng một vòng đệm sao ở mỗi bên của giá đỡ. https://www.amazon.com/gp/product/B08FX9LHM6/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Tôi đã sửa đổi giá đỡ khung để nó gắn vào mặt sau của khung cho phép máy in thực hiện hiệu chuẩn Z ở bất kỳ đâu dọc theo trục X.

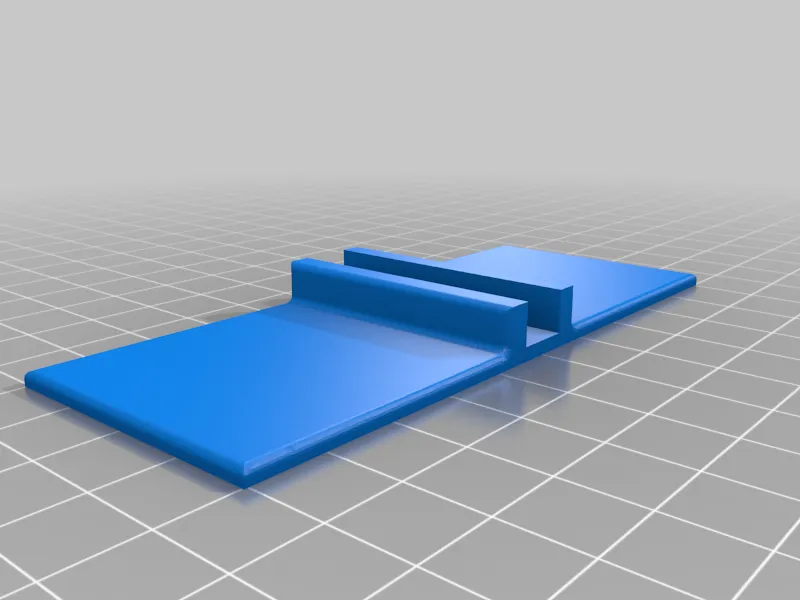

Đã thêm một giá đỡ Pi khác.

Đã thêm một giá đỡ cho Camera Pi Model 3

Cài đặt In

Hãng Máy In:

Prusa

Máy In:

I3 MK3S

Bệ In:

Không

Hỗ Trợ:

Có

Độ Phân Giải:

200

Độ Đầy:

38

Vật Liệu: PolyMaker PLA hoặc PETG

Danh mục: Phụ Kiện Máy In 3D
