Móc treo và giá đỡ nam châm cho cubicle Haworth Compose

Đây là một bộ sưu tập các móc hình khối, giá treo và giá đỡ nam châm được lấy cảm hứng từ Cubicle-hook của Mavericm1. Chúng được thiết kế để kẹp qua các tấm trên hoặc bên của một văn phòng với mặt cắt khoảng 77mm x 2.6mm. Tôi đã thử nghiệm chúng và chúng gắn chặt vào tấm trên của văn phòng của tôi, nhưng dễ dàng tháo ra.

Xin lỗi, không có hình ảnh của chúng khi đã lắp đặt, nhưng chúng được thiết kế để sử dụng với Haworth Compose cubicles, có tấm trên và tấm bên mỏng mà không có phần nhô ra ở các cạnh. Hồ sơ của tấm trên trên các văn phòng mà chúng được thiết kế để phù hợp là khoảng 77mm x 2.6mm, vì vậy cơ bản là một hình chữ nhật với các kích thước đó.

Tất cả những cái này đã được thử nghiệm và hoạt động như mong đợi.

Có một số thứ được đăng ở đây:

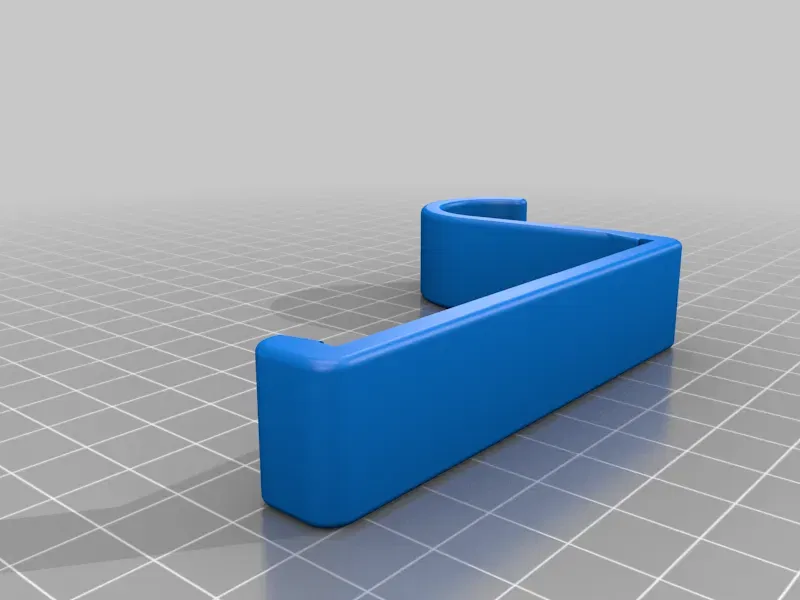

Móc áo:

Cube-Clips-1g-hook.stl
Cube-Clips-1g-hook-thin.stl (chỉ là phiên bản mỏng hơn)

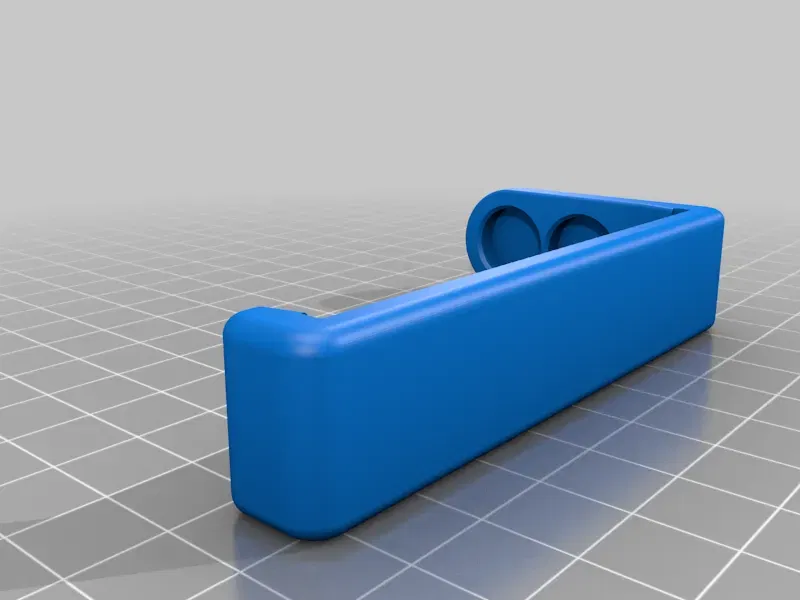

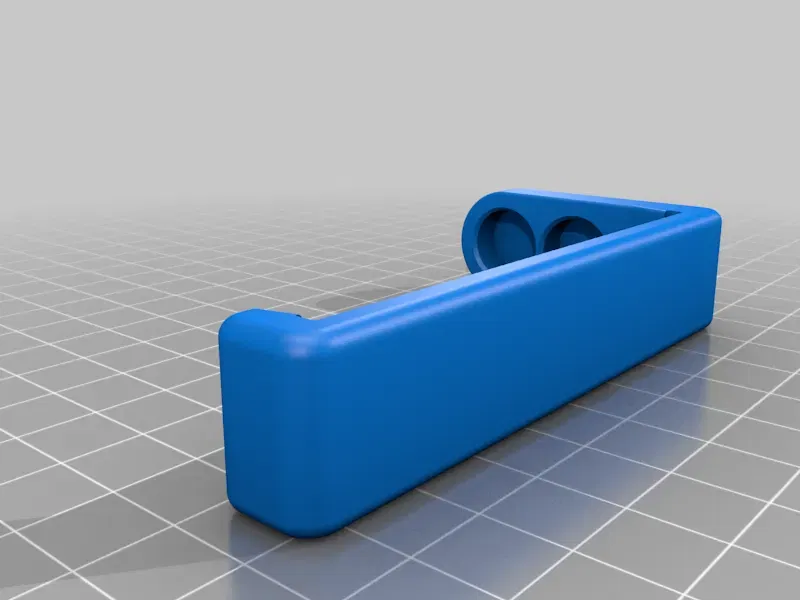

Giá treo nam châm (3 loại sử dụng nam châm Neodymium 12x3mm):

Những cái này sử dụng 4 nam châm (2x2 xếp chồng trong mỗi lỗ):

Cube-Clips-1B-Magnets-DOUBLE.stl
Cube-Clips-1B-Magnets-DOUBLE-TALL.stl

Cái này sử dụng 2 nam châm:
Cube-Clips-1B-Magnets.stl

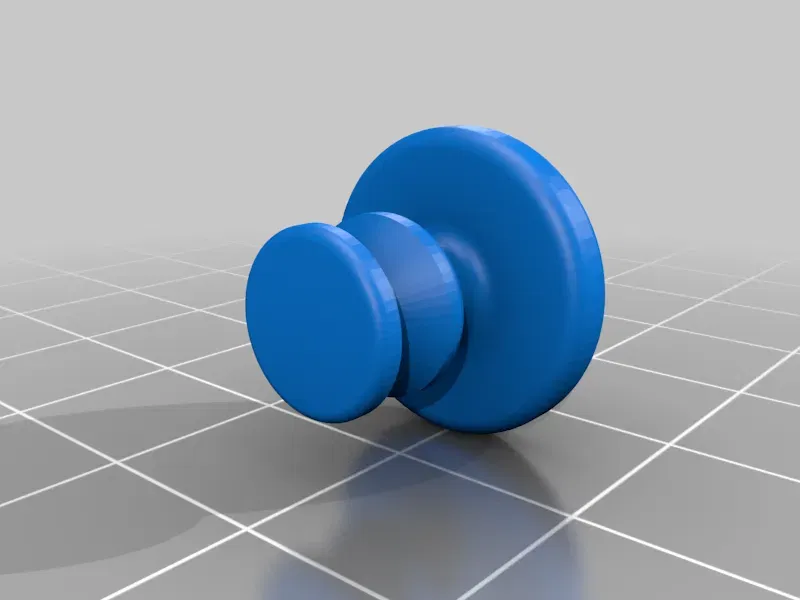

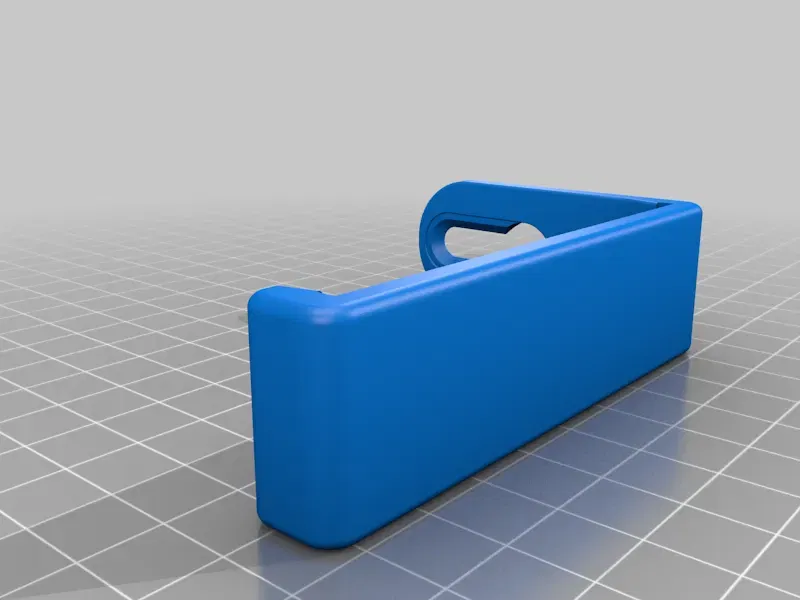

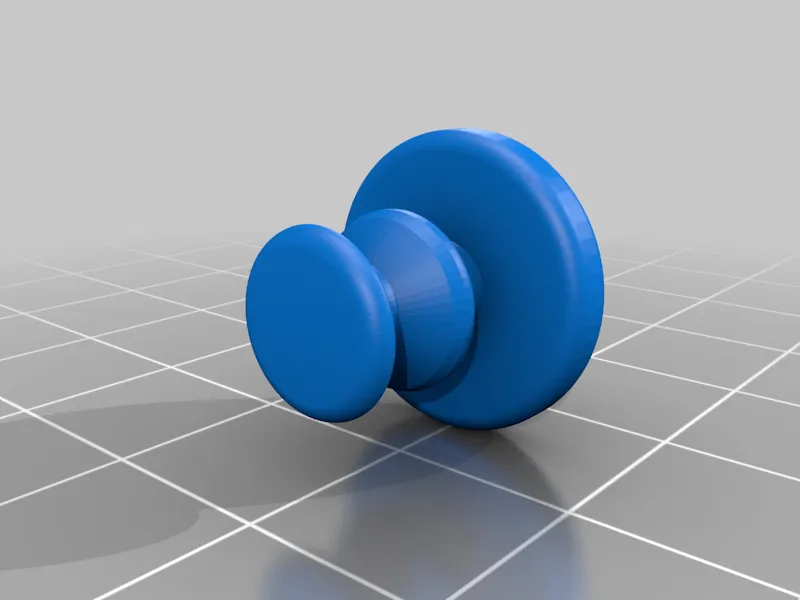

Đây là một cái kẹp với một nút có đường kính nhỏ 9mm, được thiết kế để vừa qua một lỗ grommet nhưng cũng có thể được sử dụng để giữ nhiều vật phẩm khác nhau:

Cube-Clips-1H-Poster-Clip.stl
Cube-Clips-1H-Poster-Clip-Button.stl
Cube-Clips-1A-Poster-Clip-Button-Whiteboard.stl (nút đầu nhỏ hơn 12mm)

Đây là một giá đỡ cờ có một lỗ có đường kính khoảng 9mm với ba gờ 1mm được sắp xếp để giúp giữ cờ tốt hơn. Không có đáy trên cái này, nó chỉ là một lỗ thông. Tôi có thể cập nhật cái này thêm nữa, nhưng những thay đổi sẽ là nhỏ.

Cube-Clips-1K-flag-holder.stl

Cuối cùng, cái này là một móc có thiết kế thấp đơn giản để cho phép treo một bảng trắng hoặc vật nhẹ khác:

Cube-Clips-1L-WB-Hanger.stl
Cube-Clips-1M-WB-Hanger-2.stl (phiên bản rộng hơn của móc bảng trắng với điểm hẹp hơn)

Tôi đã đăng một bản remix của giá treo tai nghe sử dụng "Giá treo tai nghe để gắn bằng một vít" của Qoupd (https://www.thingiverse.com/thing:3840789), đây là một bản remix của "Giá treo tai nghe" của polxuriach (https://www.thingiverse.com/thing:180851). Bạn có thể tìm thấy nó ở đây:

https://www.thingiverse.com/thing:4129244

Các mô hình này không được định hướng cho việc in ấn và tôi đã in chúng với độ phân giải 0.2mm. Các tệp STEP được bao gồm để dễ dàng remix.

Nếu bạn làm một cái và thích nó, xin vui lòng đăng một bản làm, nếu bạn có bất kỳ nhận xét hoặc gợi ý nào để cải thiện, hãy đăng một nhận xét và tôi sẽ xem những gì tôi có thể làm để cải thiện nó.
