Trung tâm Đôi (dipole) Toàn Cầu cho ăng-ten

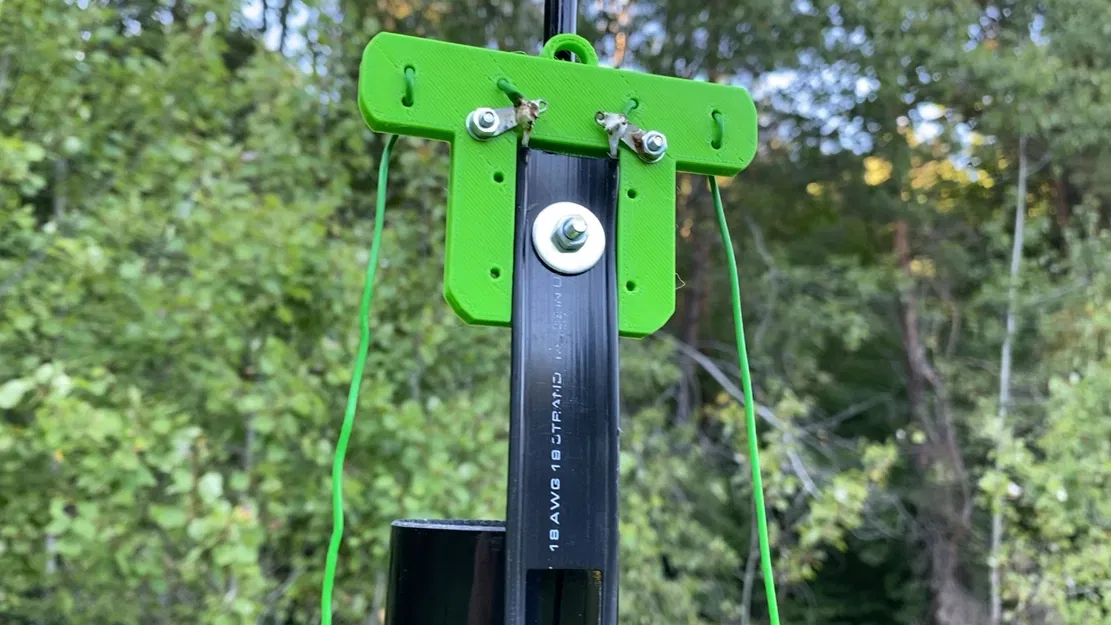

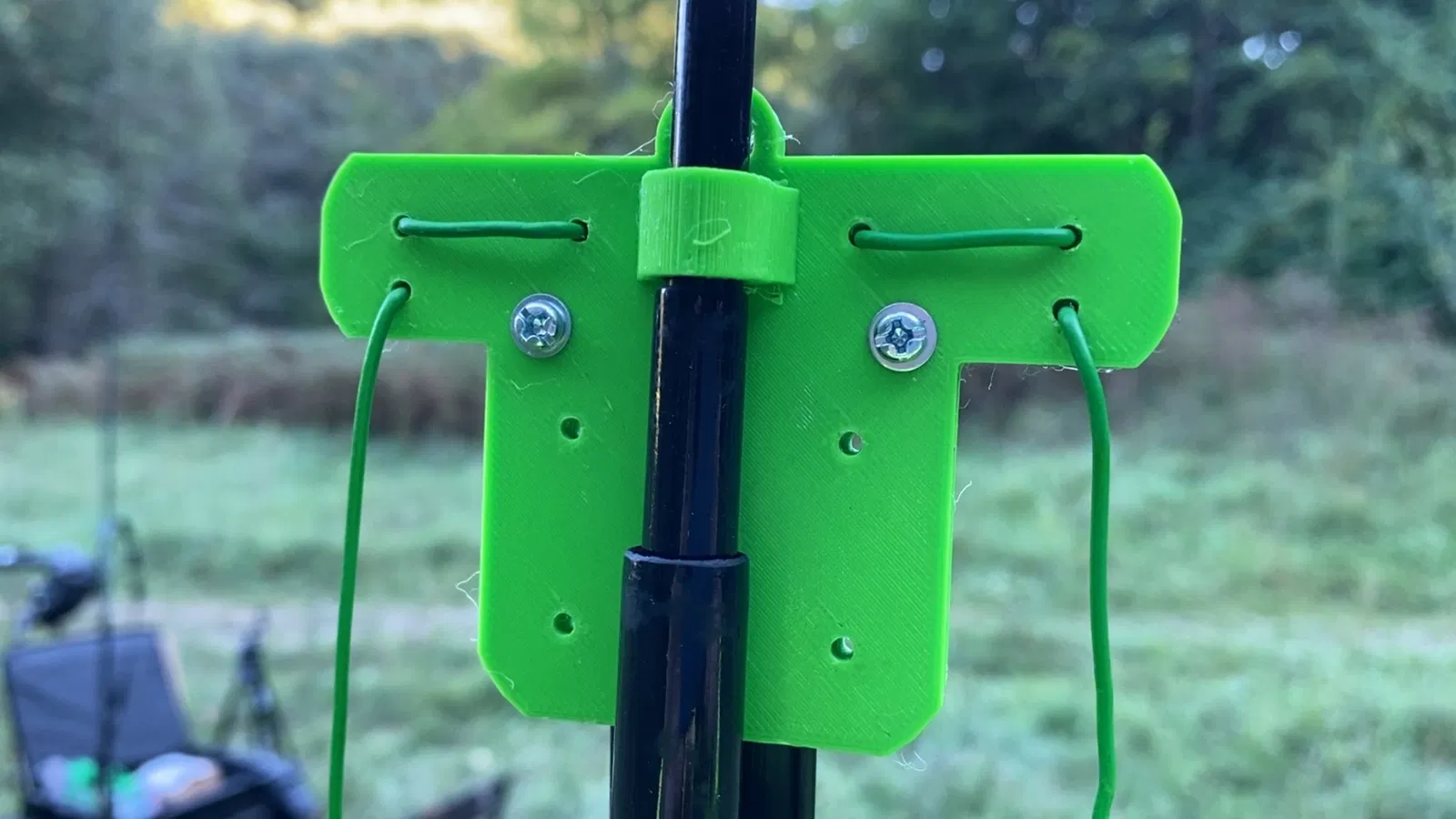

Universal Doublet (dipole) Centre được thiết kế để tạo điều kiện lắp đặt một ăng-ten doublet với dây cấp 450 Ohm windows-line lên cột Spiderbeam 10m. Nó cho phép triển khai và cuộn lại ăng-ten một cách nhanh chóng tại hiện trường. Dây cấp windows-line ngồi chặt trong một rãnh đặc biệt và được cố định chắc chắn tại chỗ bằng một bulong và đai ốc. Các lỗ bổ sung ở hai bên của giá đỡ cho phép lắp đặt cả dây ladder-line tự chế của bạn làm từ dây có đường kính ngoài lên đến 2mm. Dây tôi sử dụng cho ăng-ten là 1.5 mm. Nếu bạn cần một dây dày hơn để đưa vào, bạn có thể phóng to dự án trong eSlicer lên 1 hoặc 2 phần trăm, hoặc chỉ cần lấy một cái khoan và... làm thôi!

Tôi đã sử dụng vật liệu PLA, nhưng có lẽ PET-G sẽ phù hợp hơn nếu lắp đặt vĩnh viễn ngoài trời.

Xin vui lòng kiểm tra kênh YouTube của tôi để xem video về Trung tâm Doublet này đang được sử dụng.

Chúc vui vẻ! 73! @Linas_LY2H
