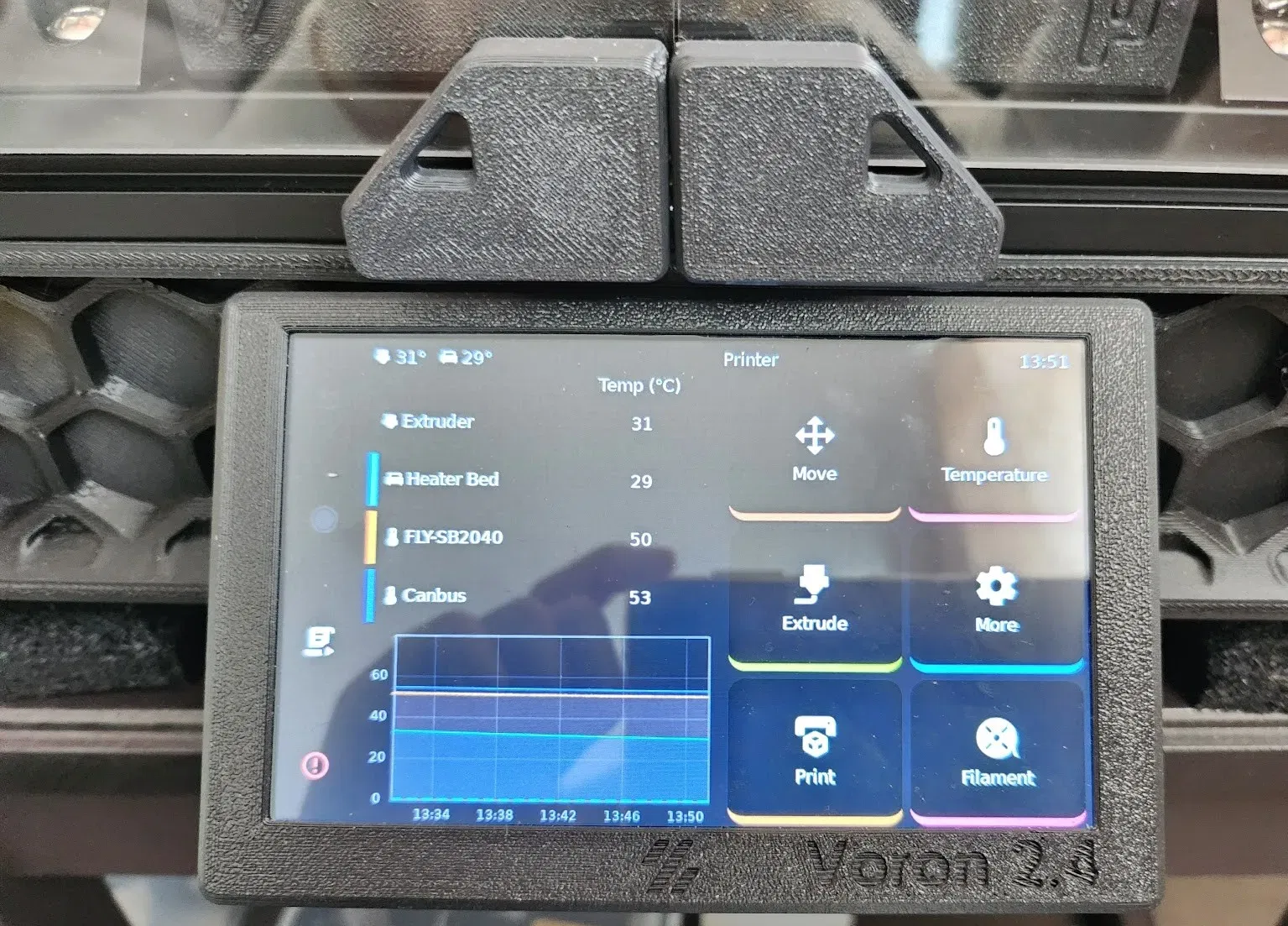

Giá đỡ màn hình 5 inch cho DFrobot và PITFT 50

Nhiều giá đỡ cho màn hình cảm ứng 5" đã được thiết kế. Tuy nhiên, thiết kế này cũng bao gồm một phần phía trước cho màn hình, để các cạnh xấu không bị nhìn thấy. Tôi sử dụng màn hình DFrobot 5", nhưng tôi tin rằng PITFT 50 cũng giống như vậy.

Cách sử dụng

1. Có 8 vị trí vít. Vặn hai vít ở vị trí trung tâm phía trên của màn hình. Chúng nên ở khoảng 50% và sẽ được sử dụng để khóa trượt vào giá đỡ.
2. Gắn giá đỡ chân vào máy in của bạn.
3. Đặt màn hình vào bên trong vỏ và sử dụng các khóa A và B để cố định.
4. Kết nối cáp dsi với màn hình và qua lỗ trong chân.

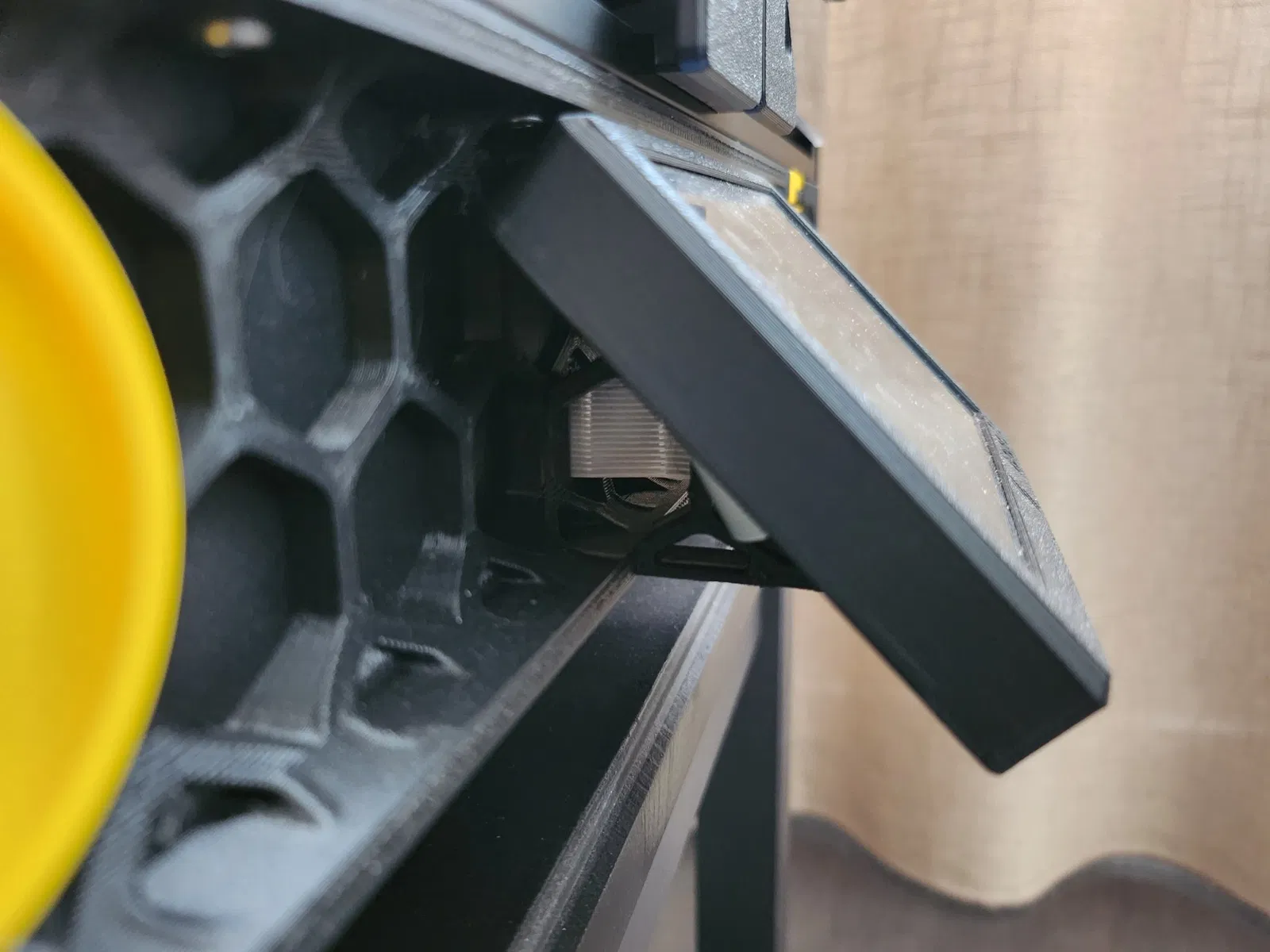

5. Trượt màn hình vào giá đỡ chân. Bạn có thể cần điều chỉnh vít một chút.
6. Vặn hai vít ở trung tâm phía dưới.
