Giá đỡ cánh tên lửa nhỏ cho mô hình tên lửa

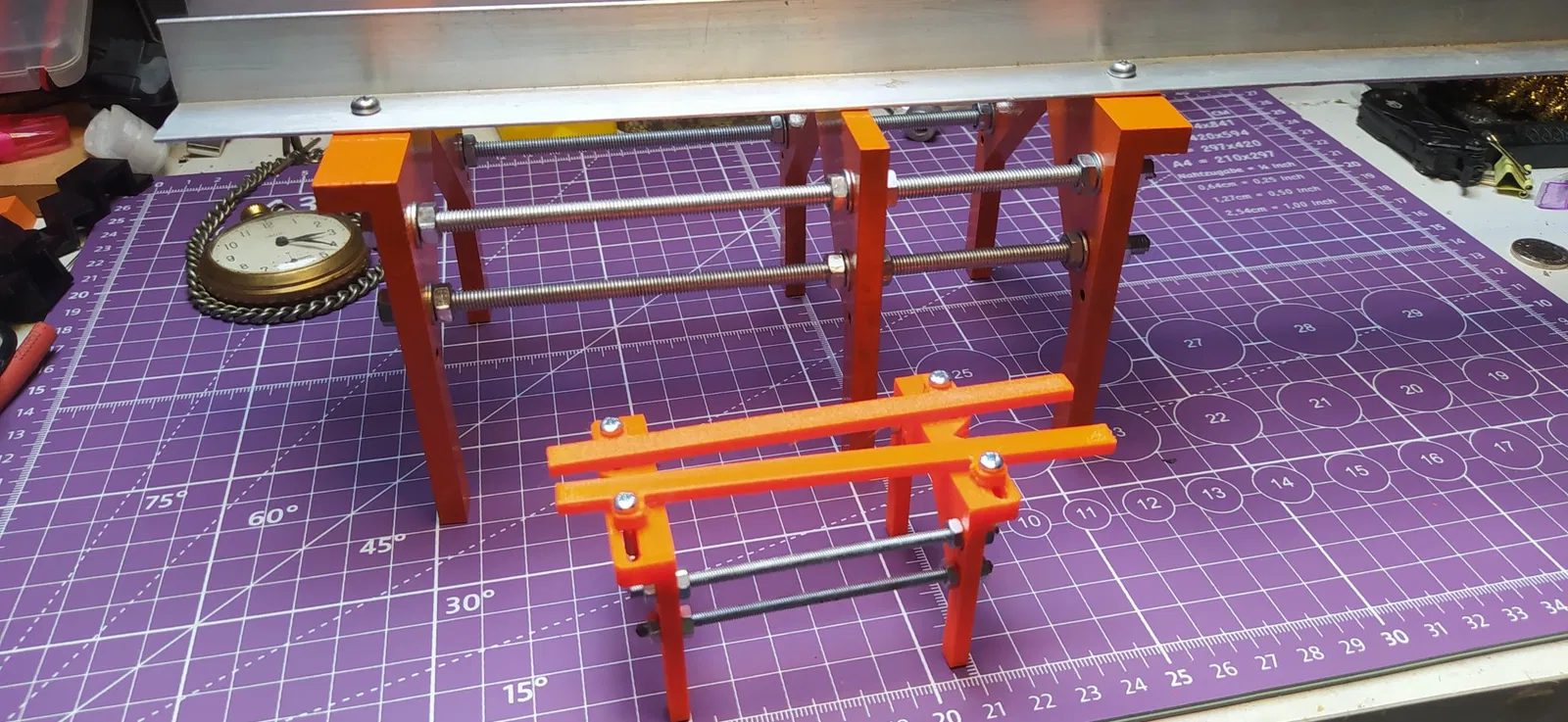

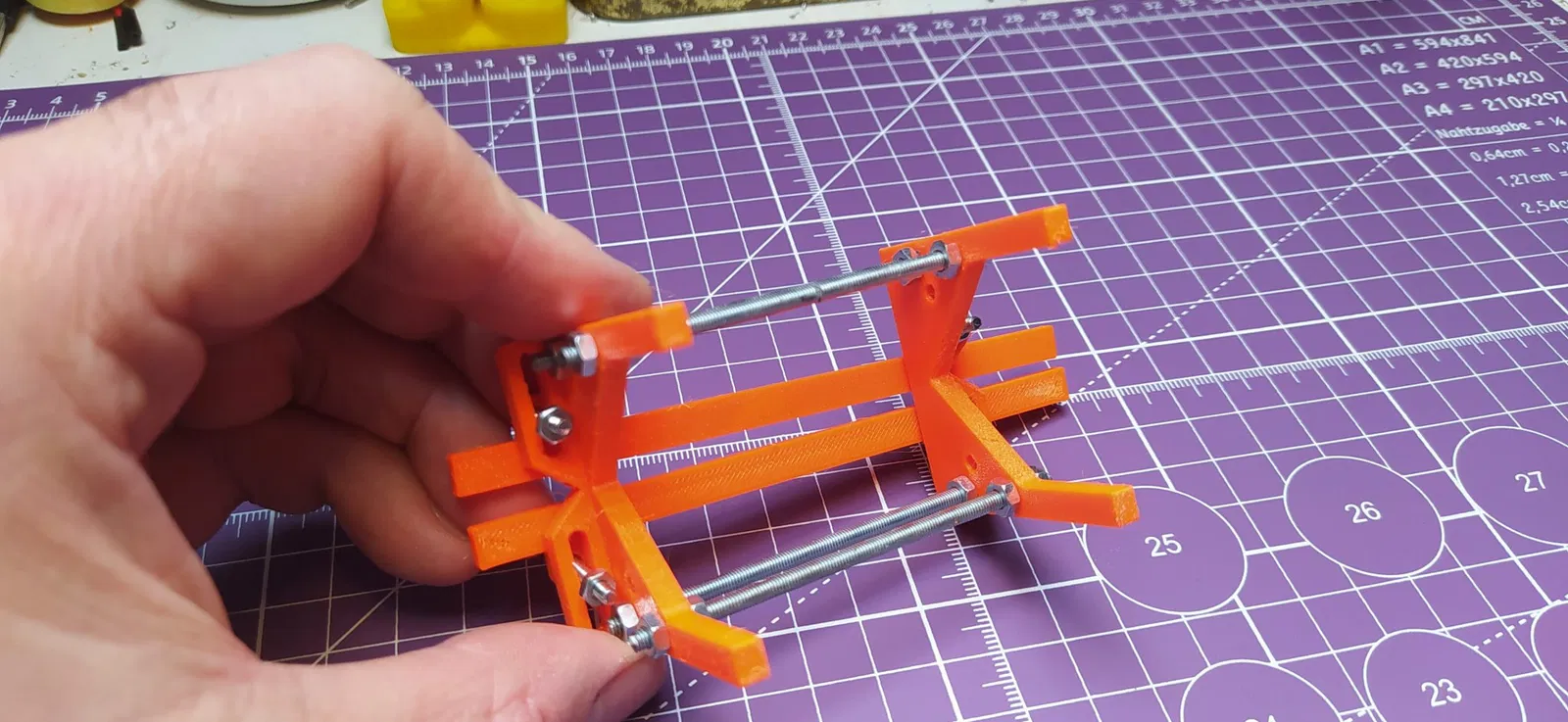

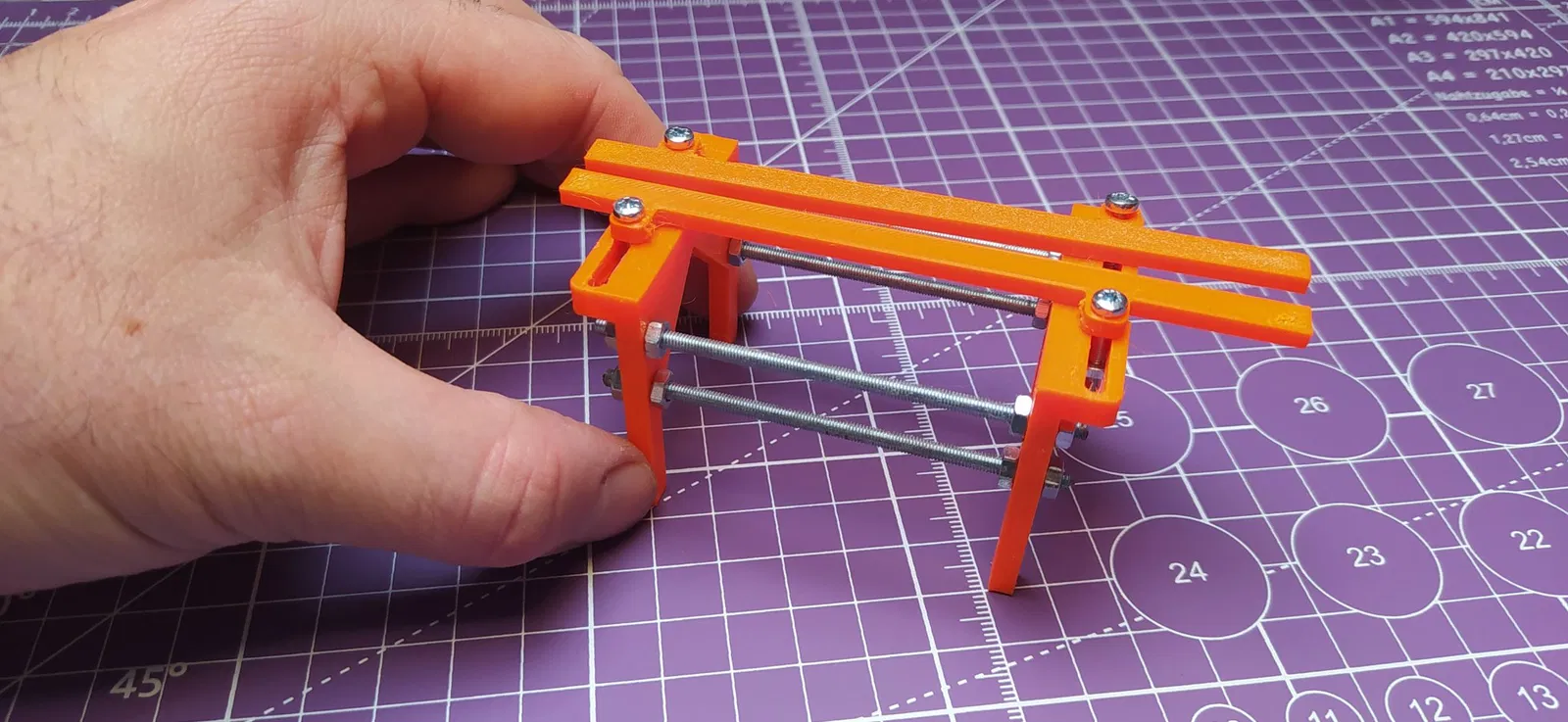

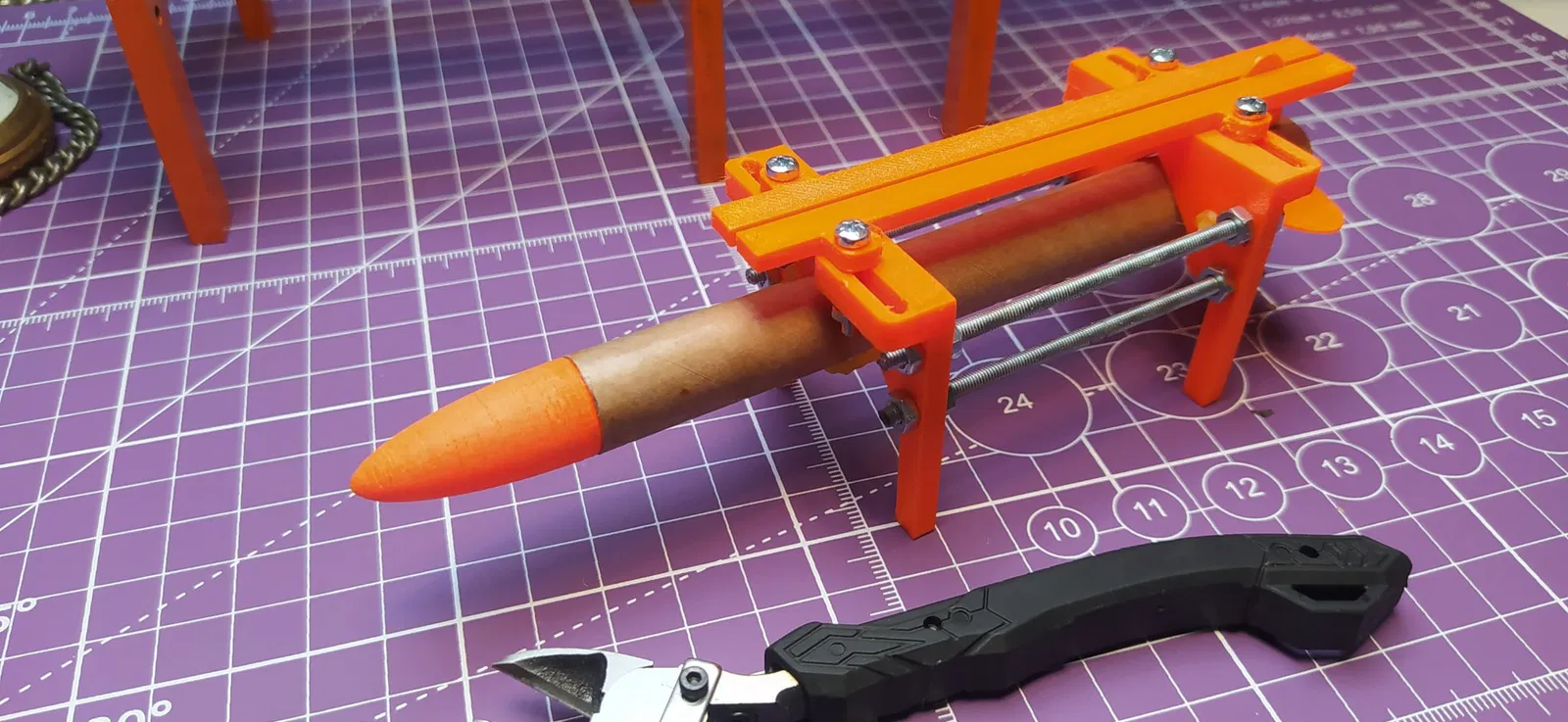

Đây là phiên bản mini của một thiết kế lớn hơn cho jig cánh tên lửa tự căn. Bạn thiết lập jig bằng cách sử dụng một đôi cánh để thiết lập khoảng cách của các thanh, và sau đó bạn có thể gắn ống tên lửa bên dưới trong khe V căn. Nếu điều này hơi khó hình dung, nó hoạt động giống hệt như phiên bản lớn hơn mà tôi bán bộ kit trên Tindie và có một video cho thấy cách thức hoạt động của nó ở đó. Cái nhỏ này hoạt động rất tốt, bạn có thể làm việc với các ống Bt5 hoặc nhỏ hơn lên đến bt50 và hơn nữa với các ống đường kính khoảng 32mm. Bạn sẽ cần một số thanh M3 ngắn dài 75-80mm (bạn có thể mua dài và cắt ngắn) và một số đai ốc M3 cùng với 4 bu lông M3 dài 12mm. Các thanh trượt cần được in với độ phủ 100% để làm cho chúng cứng cáp nhất có thể. Tôi đã in bằng Prusament PETG nhưng bất kỳ loại filament nào cũng đều được. Cuối cùng, bạn cần một vài dây cao su nhỏ để luồn qua các lỗ ở các khung cuối để giữ các ống ở vị trí. Tôi đã cung cấp các tệp stl của hai thành phần (bạn cần in 2 cái mỗi loại) và cũng đã tải lên các tệp FreeCAD nếu bạn muốn remix nó.
