Giá đỡ t-nut cho Quantum Board qb288 với tản nhiệt đầy đủ
Khung/kẹp để gắn bảng lượng tử QB288 với bộ tản nhiệt có nắp đầy đủ (cũ hơn) với T-NUT đến cấu hình hệ thống 20x20
Mô tả
Thông tin in ấn:

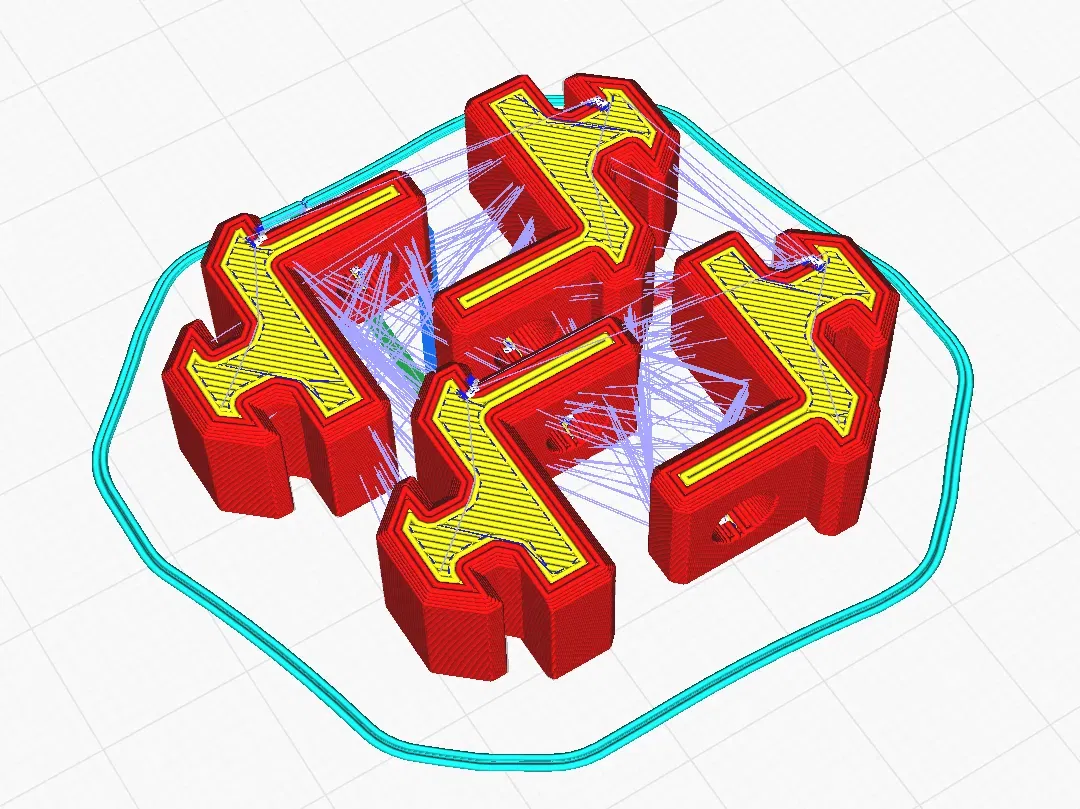

- (!!!) in ấn kích thước giảm xuống ~=99% thử nghiệm cho đến khi các kẹp trượt dễ dàng trên hồ sơ hệ thống của bạn) -4x trượt cho mỗi tấm (kích thước tản nhiệt = 19.7x32.9cm) → một cái cho mỗi góc của tản nhiệt -nằm ngang mô hình sang một bên (không cần hỗ trợ) -chiều cao lớp: 0.15-0.2 -tầng đầy: 30-50% Hình khối hoặc Phân chia Hình khối -hỗ trợ: không có hỗ trợ, có thể có cầu nhưng bạn không cần chúng vì lỗ vít rất nhỏ
vật liệu: PETG/ABS/ASA (vì nhiệt độ trên các vít/montage của tản nhiệt)

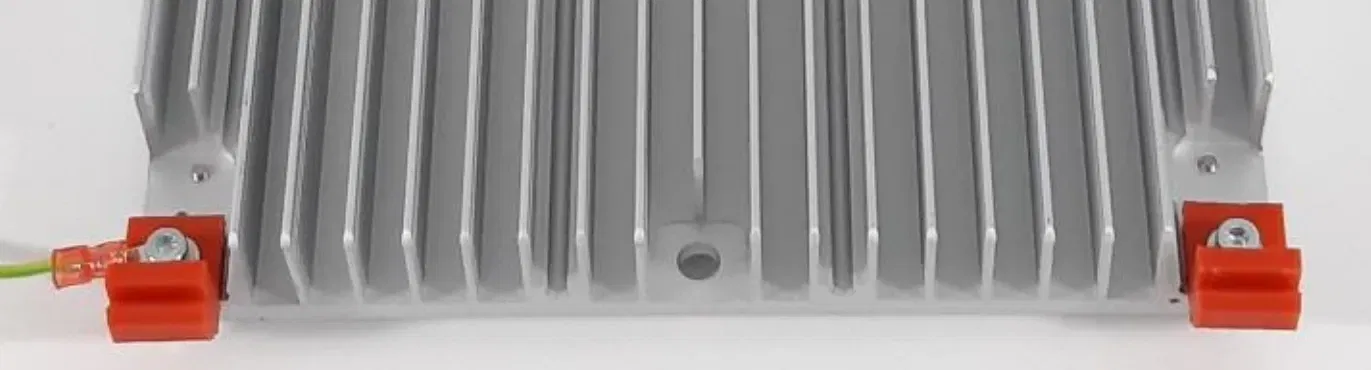

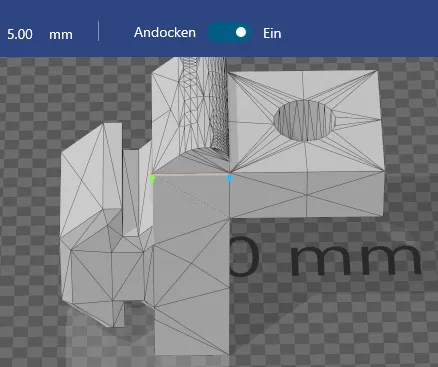

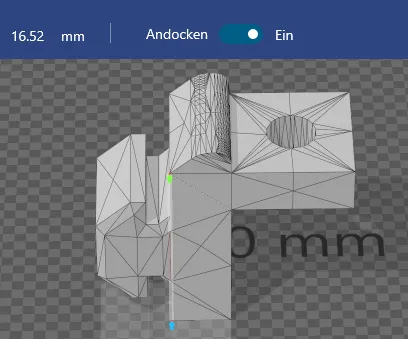

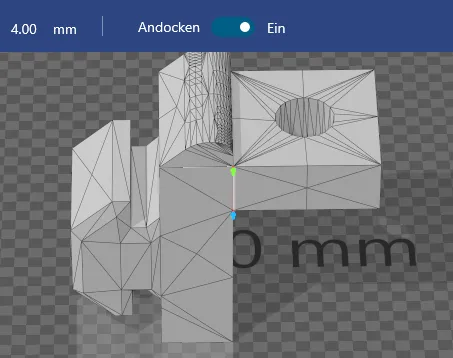

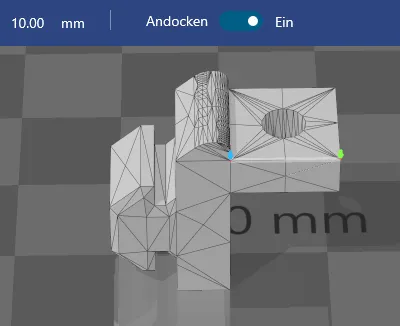

Gắn bằng các vít nguyên bản [với móc] (v1 → phiên bản đường kính 4.6mm) hoặc vít nhỏ hơn (v2 → phiên bản đường kính 4mm).

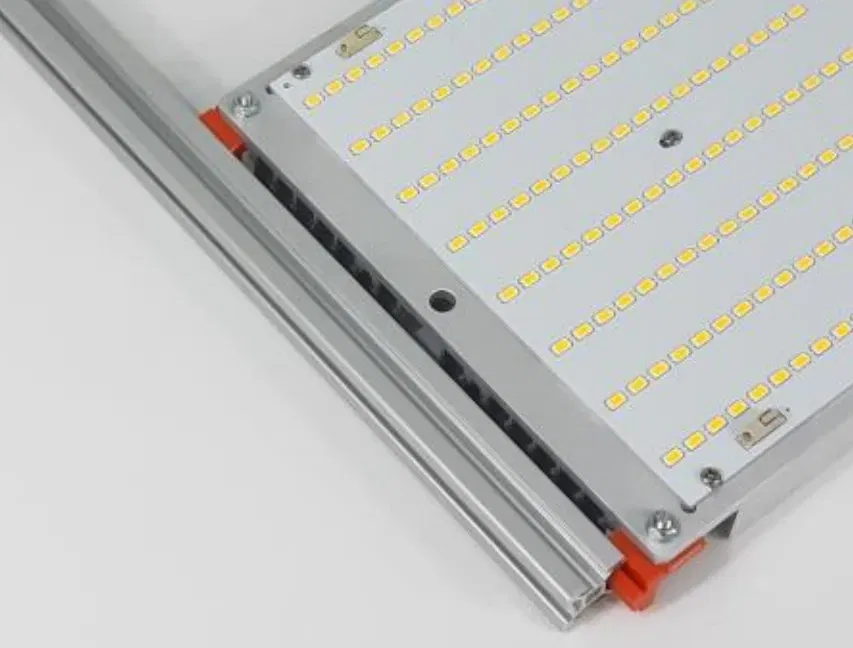

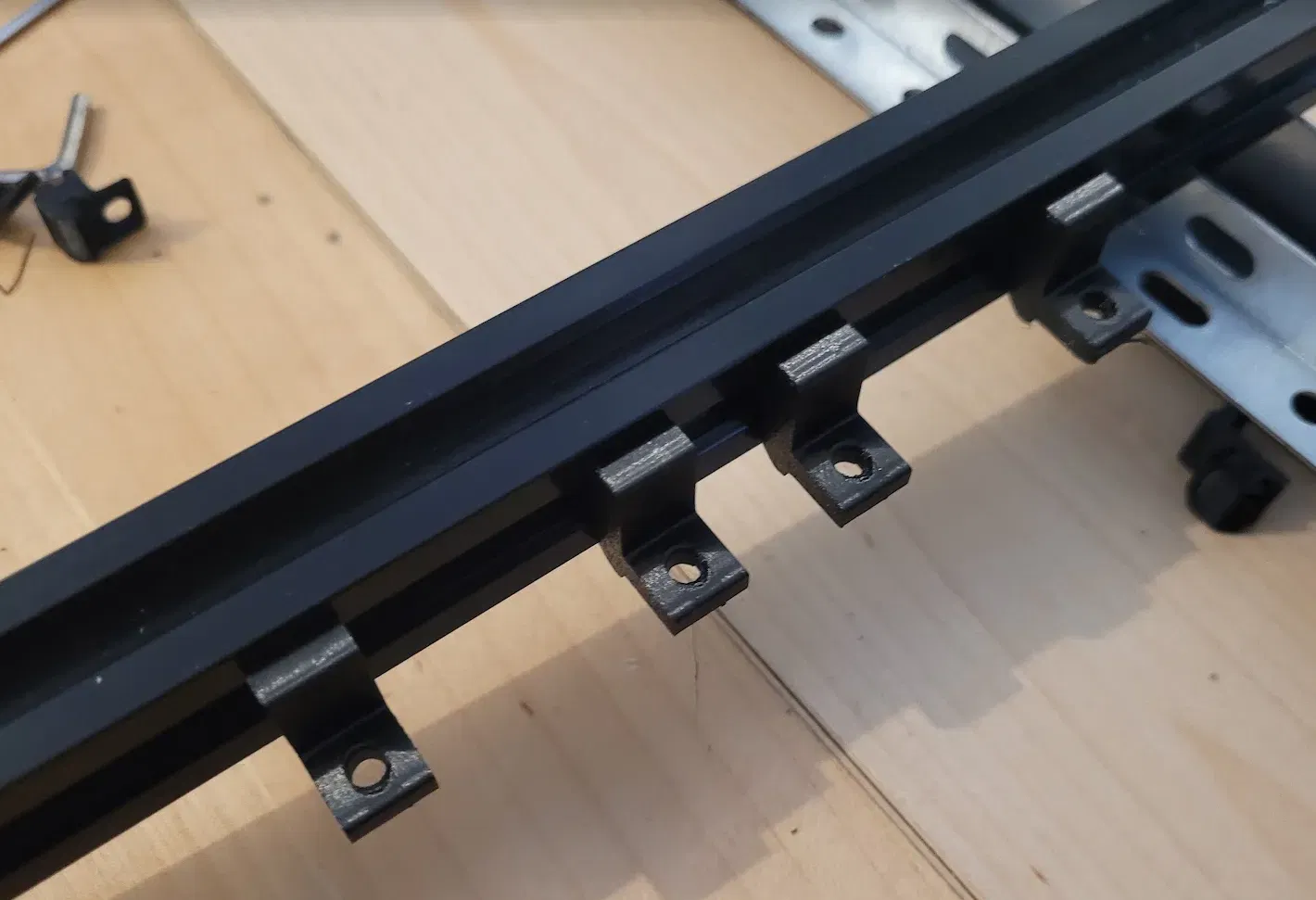

Bạn có thể trượt các móc trên hồ sơ nhôm của bạn để điều chỉnh vị trí sau khi lắp đặt. Chỉ cần đảm bảo lắp đặt các hồ sơ hệ thống đúng cách để chúng phù hợp với kích thước trượt!
Lưu ý: đây là thiết kế 3d đầu tiên của tôi cho một giá đỡ lắp đặt nên hiện tại không có phiên bản vát đẹp nào được bao gồm .. nhưng tôi đã tải lên v1 & v2 với các vát cho người mới bắt đầu.
