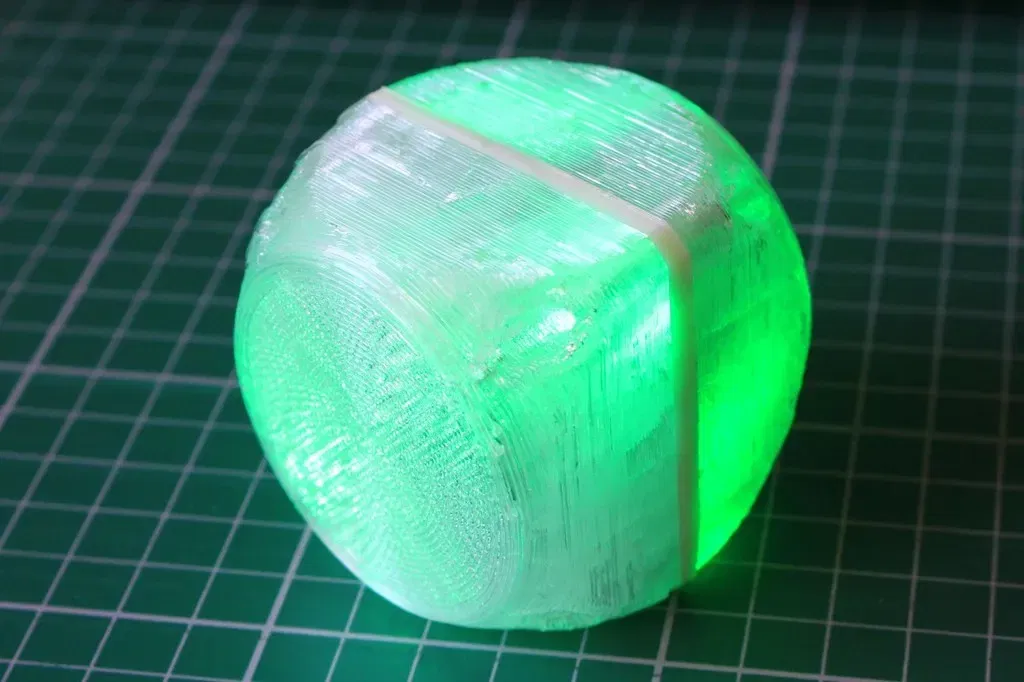

Vỏ bọc cho khối lập phương jongleerkubus RGB

Behuizing van rgb jongleerkubus. Meer op https://www.circuitsonline.net/forum/view/message/2065202#2065202 en https://www.eluke.nl/2019/04/10/rgb-jongleerbal-jongleerkubus/

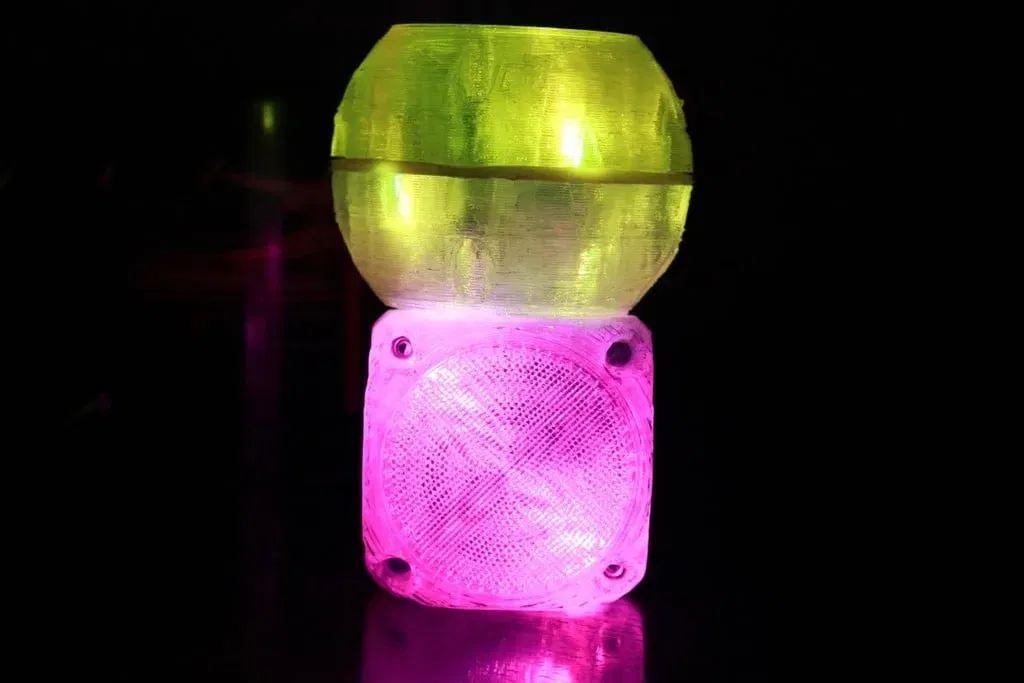

Nhưng cũng có thể sử dụng như một vỏ cho các dự án khối phát sáng khác.

Cũng có thể sử dụng cho các dự án Light Emmiting Cube khác, nhưng được thiết kế như một vỏ cho jugglecube.

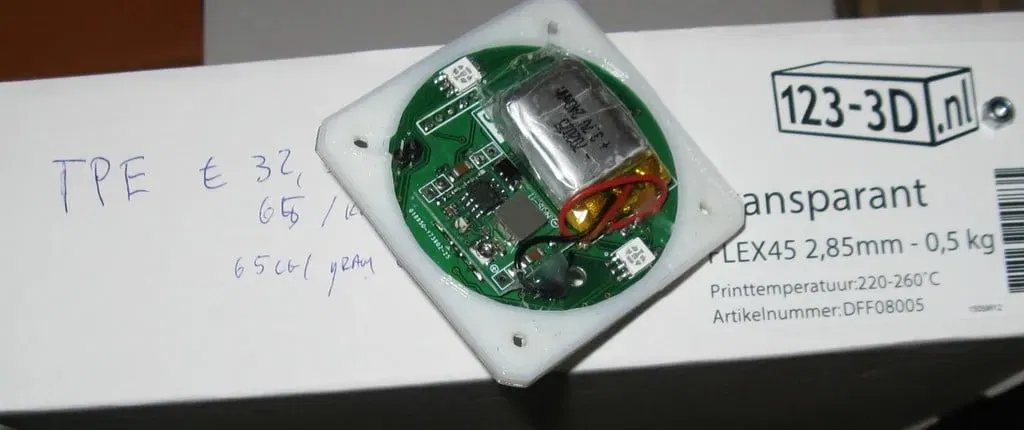

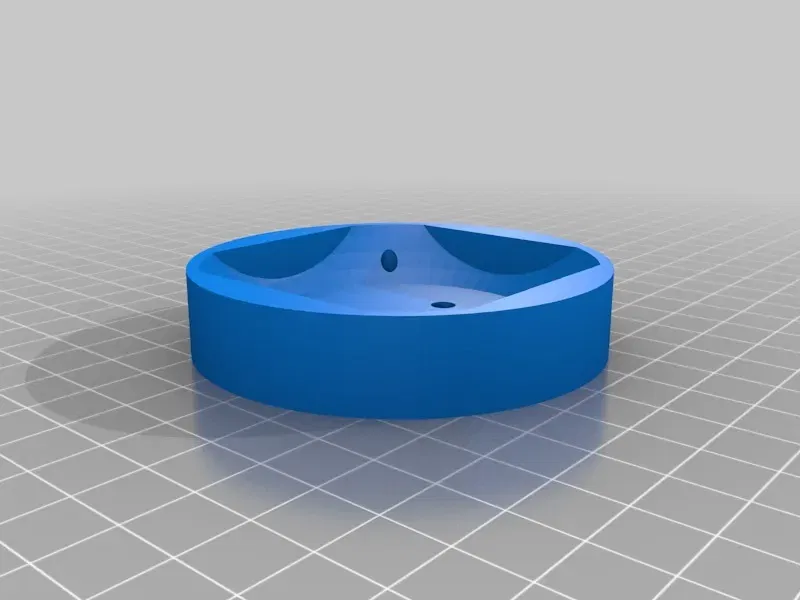

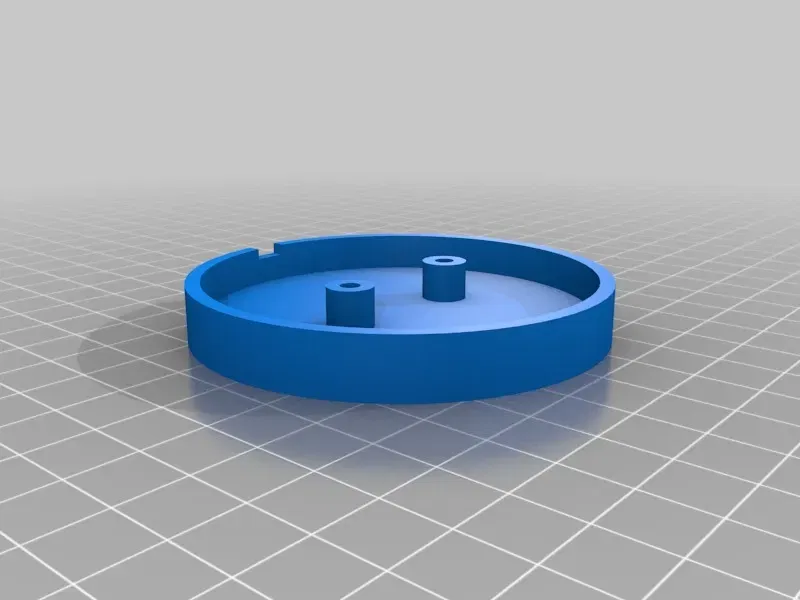

Phần giữa vừa với bảng mạch có đường kính 50mm và độ dày 1.6mm.

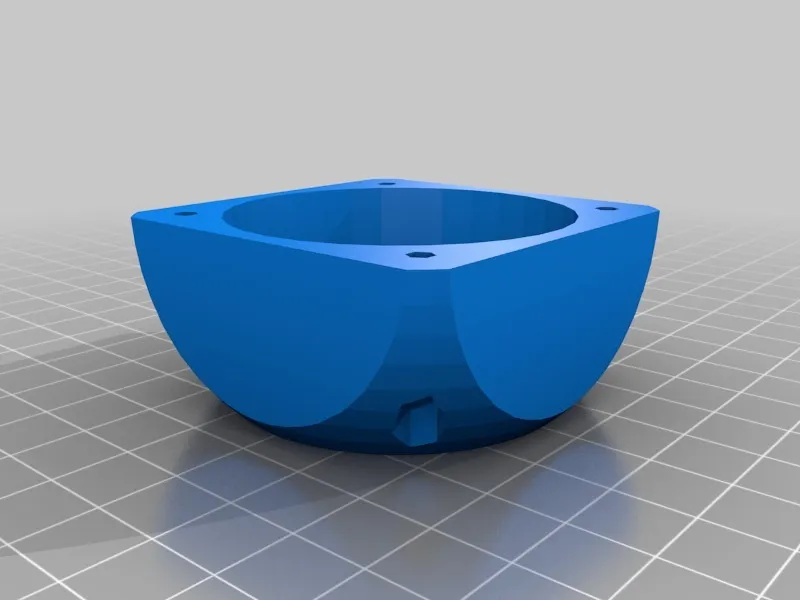

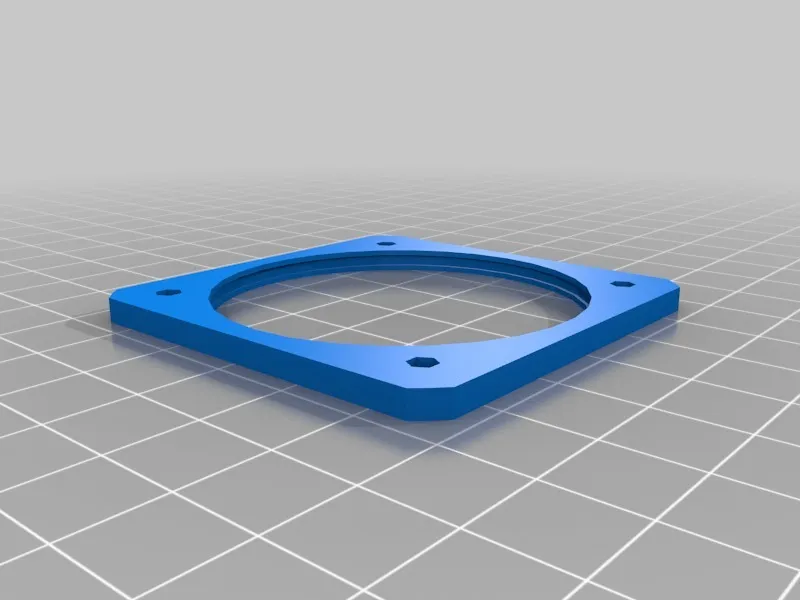

Hướng dẫn in có trong .scad. Tôi gợi ý sử dụng PETG trong suốt cho các phần và bất kỳ vật liệu linh hoạt nào cho phần giữa (tôi đã sử dụng TPE flex45 trong suốt, cái này không trong suốt nhưng vẫn ổn).

Xin cho tôi biết nếu điều này hữu ích cho bạn và/hoặc gửi cho tôi một bức ảnh về "sản phẩm" của bạn :)

Print Settings

Printer:

Mendel90

Rafts:

Không

Supports:

Không

Resolution:

xem ghi chú

Infill:

hình đồng tâm/tổ ong

Filament:

PETG và TPE/TPU hoặc FlexPLA

trong suốt/tự nhiên

Notes:

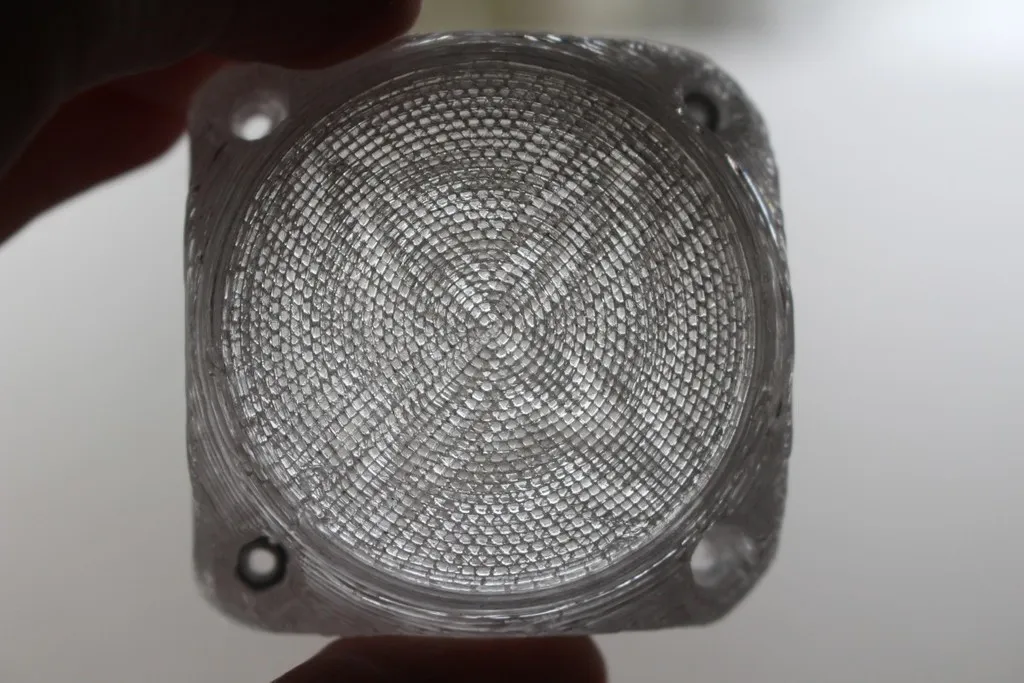

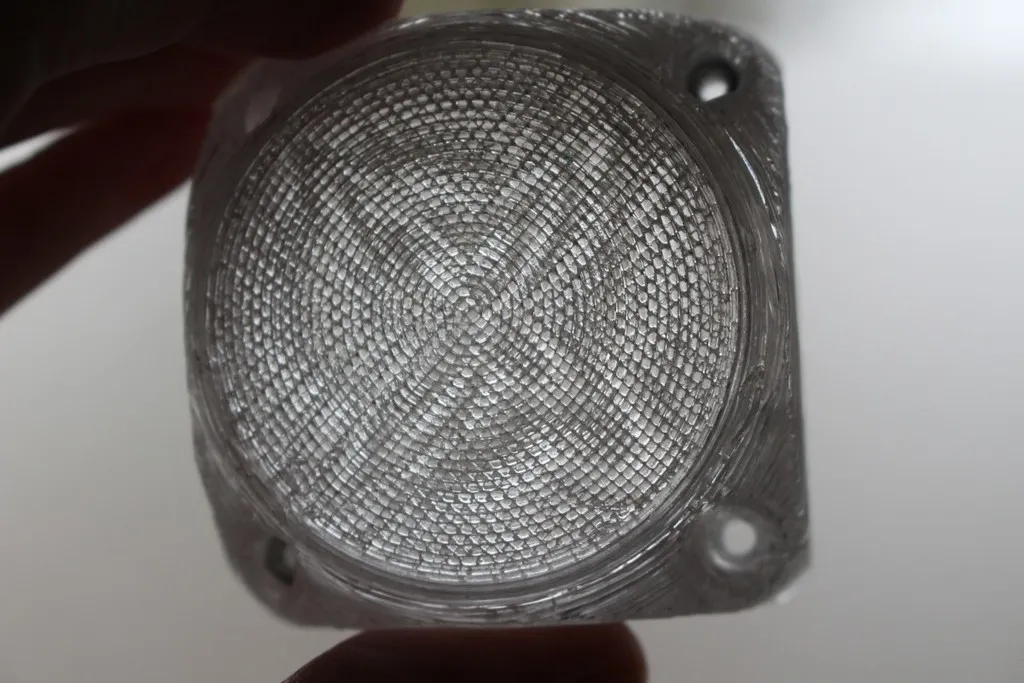

in các phần với đầu vòi lớn và chiều cao lớp, chẳng hạn 0.8mm/0.5mm. Để có độ rõ quang học.

In phần linh hoạt với đầu vòi 0.4mm hoặc đầu vòi nhỏ khác và cài đặt "bình thường", có thể chậm hơn một chút vì nó linh hoạt.

Post-Printing

montage

với đai ốc và bu lông m3 và tùy chọn là lỗ mắt cho dây điện kết nối với các bu lông đó.
