Nắp bảo vệ camera RaspberryPi V1.3 cho máy in 3D

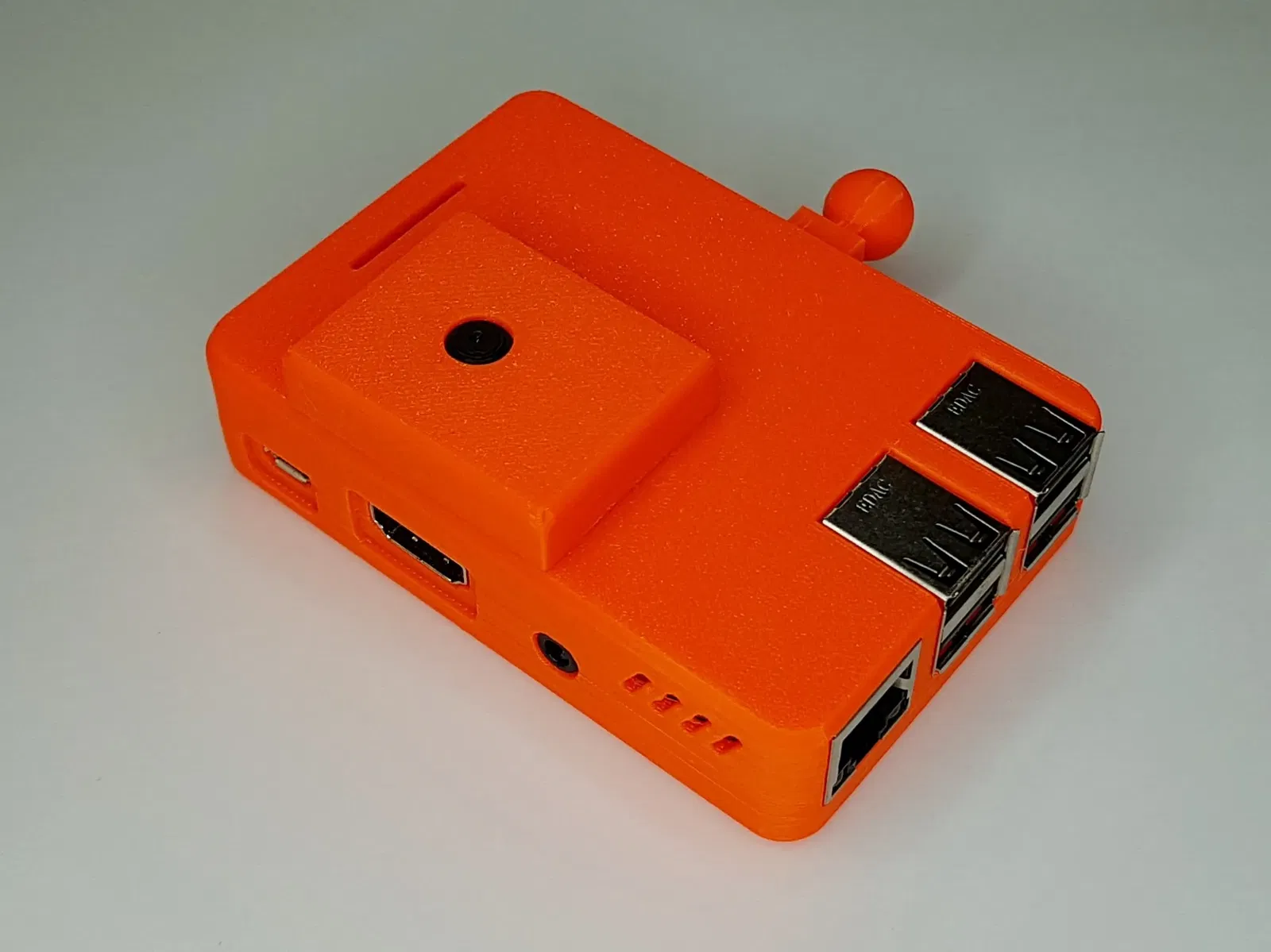

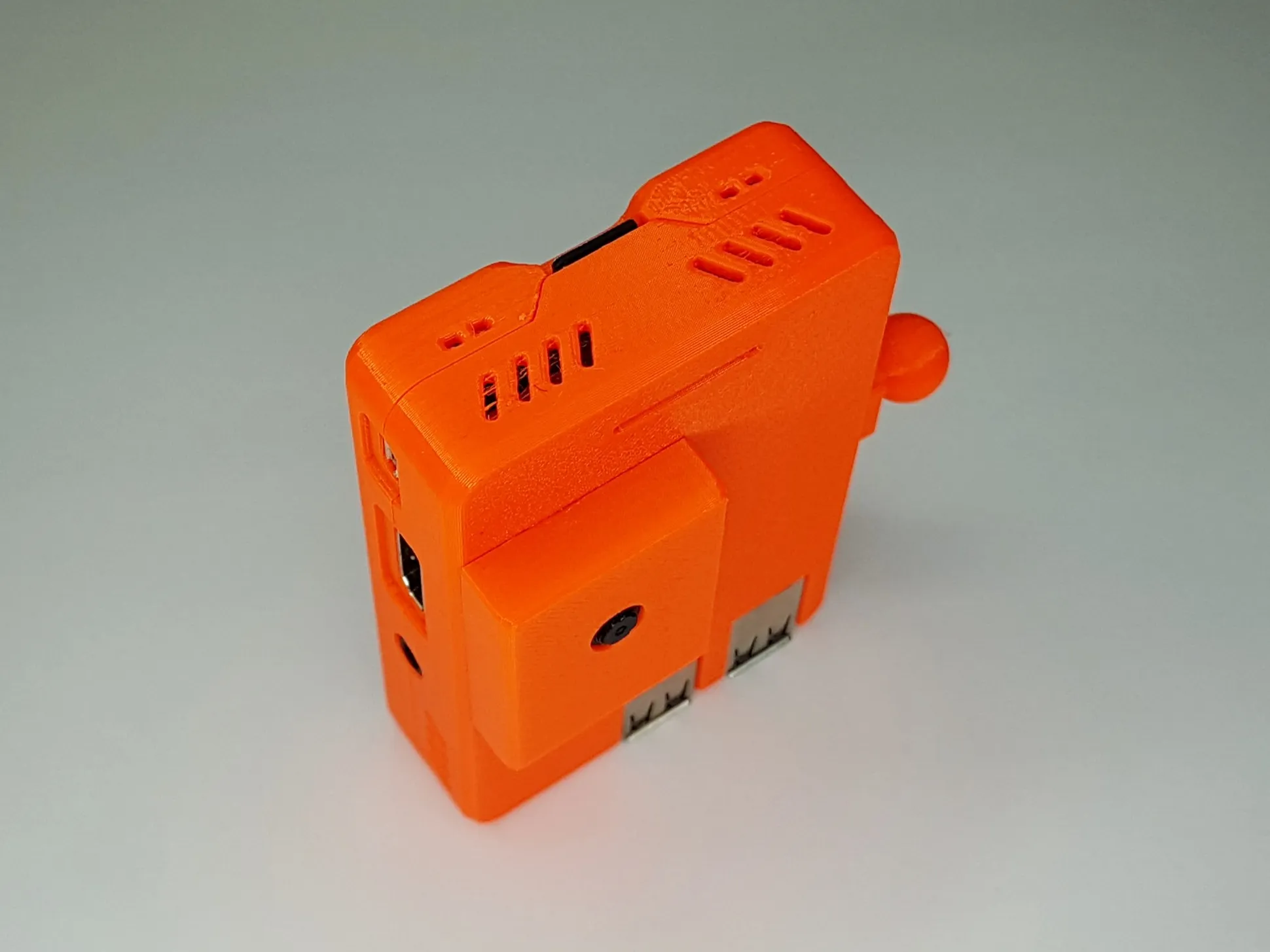

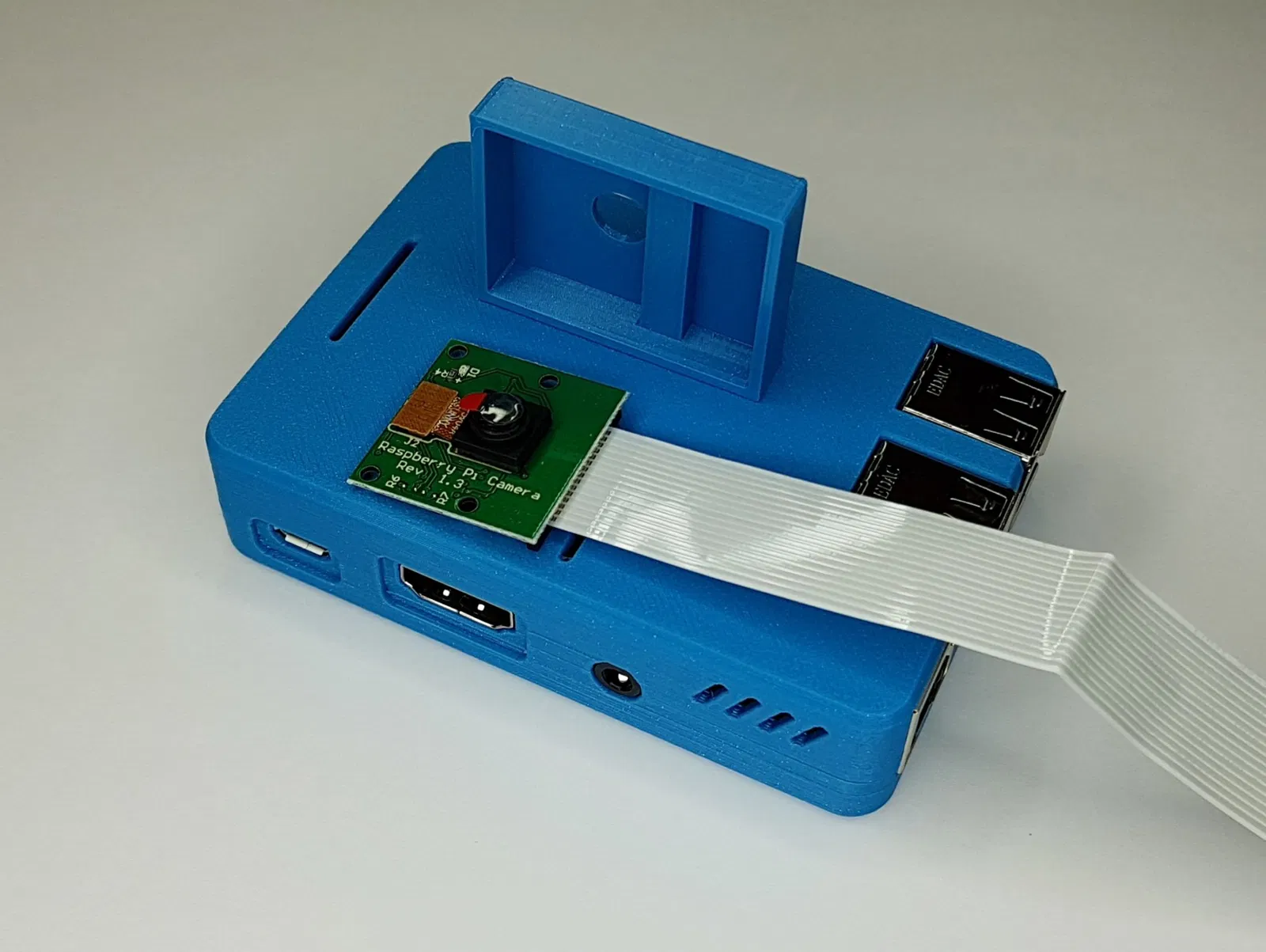

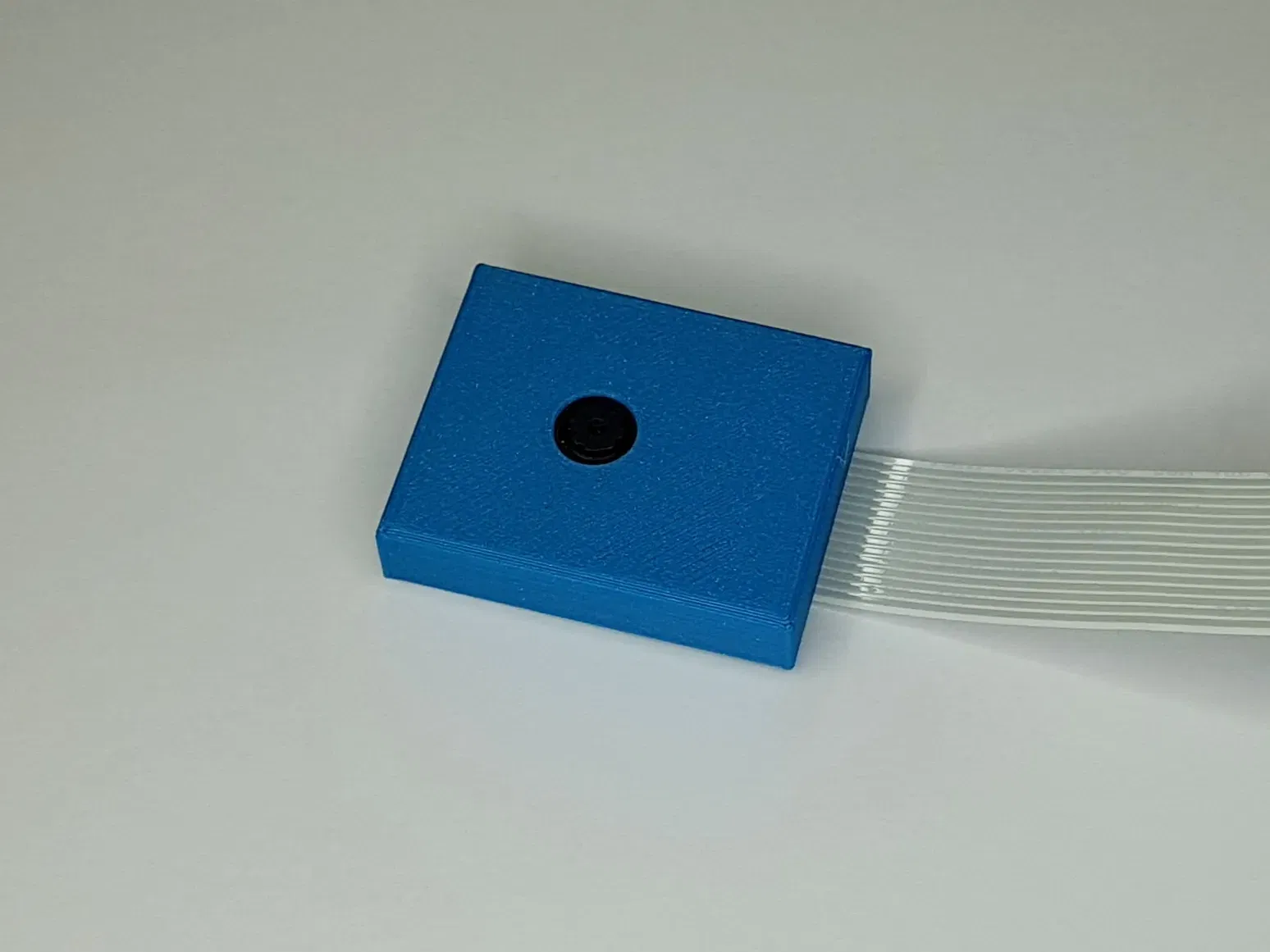

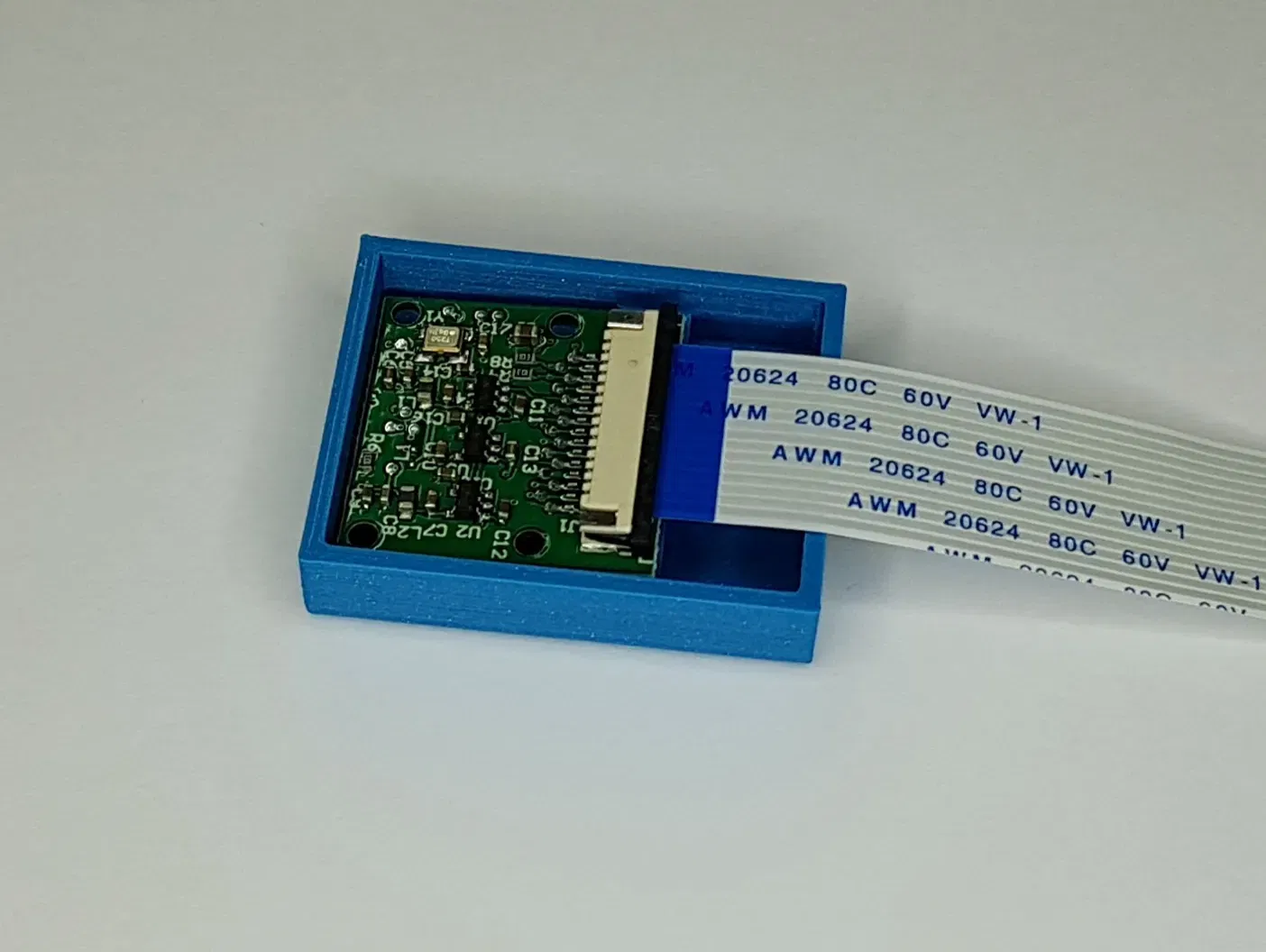

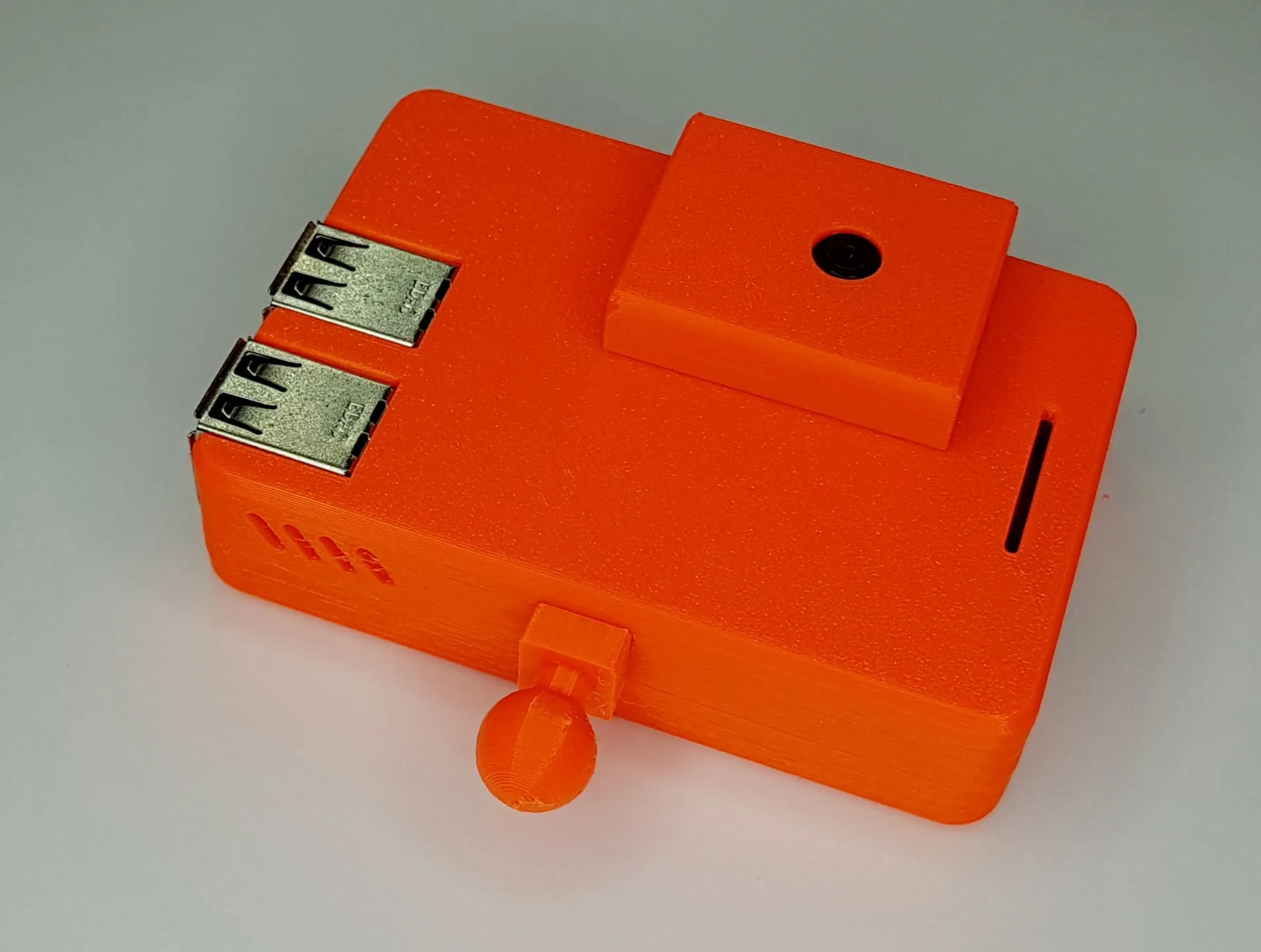

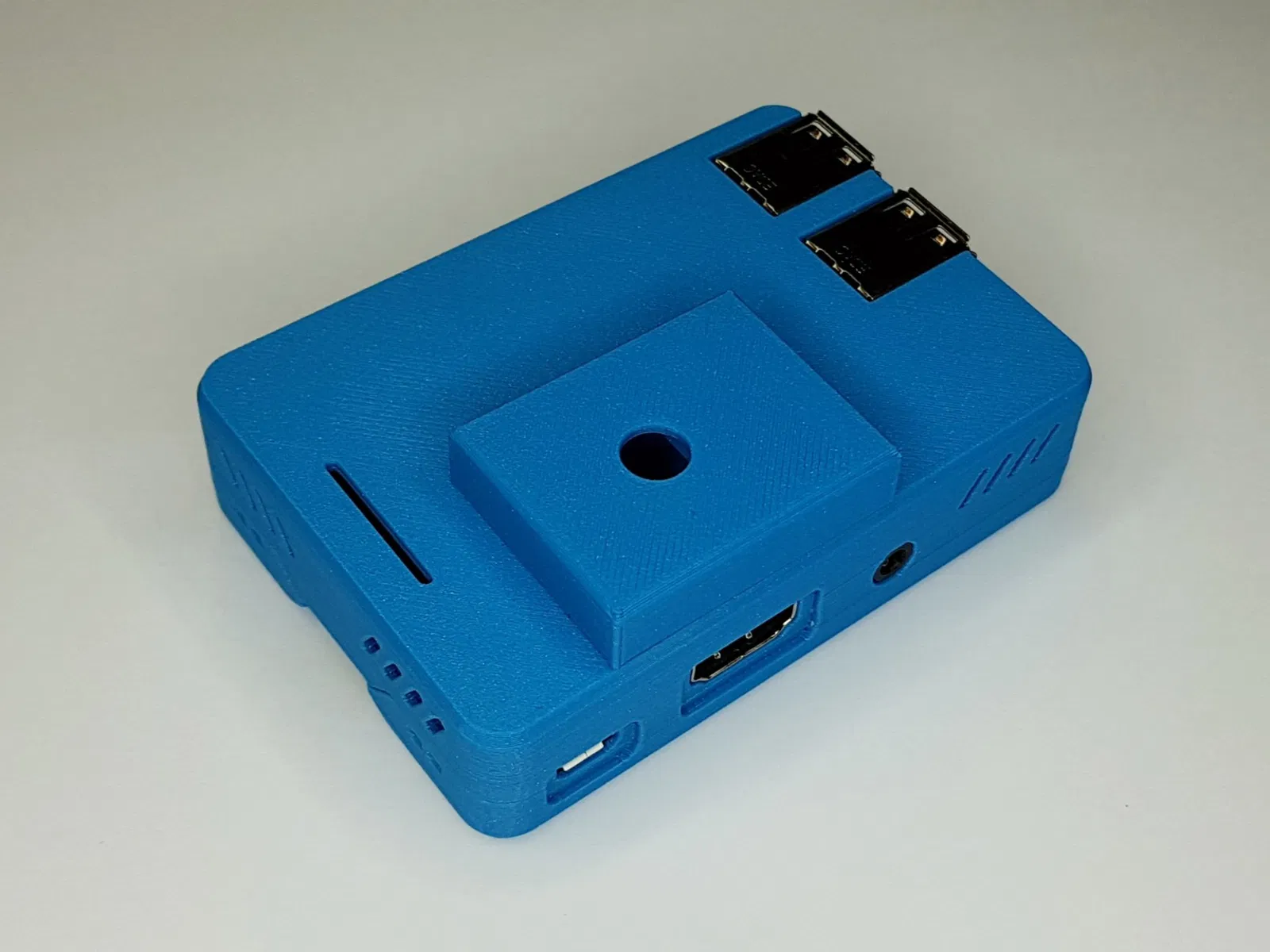

Tôi có một Raspberry chạy OctoPi trên tất cả các máy in 3D của mình. Để có một camera là một phần của thiết lập là điều bắt buộc theo ý kiến của tôi, để có thể theo dõi quá trình in ấn thỉnh thoảng. Camera rẻ nhất và dễ dàng lắp đặt nhất rõ ràng là camera Raspberry Pi, được gắn vào bo mạch RaspberryPi bằng cáp ribbon. Camera V1. 3 với 5 megapixels là đủ tốt, hoạt động mà không cần cấu hình và bán với giá dưới 10€ trên Amazon. Điều duy nhất mà tôi không thích chút nào là cáp ribbon lủng lẳng (theo ý muốn của nó) quanh các máy in của tôi. Nó đơn giản là không trông chuyên nghiệp và bạn luôn cần phải cẩn thận không để bị mắc vào đó. Đây là cách tôi nghĩ ra phụ kiện đơn giản này phù hợp với hầu hết tất cả các vỏ RaspberryPi có khe cho cáp ribbon ngay phía trên đầu kết nối tương ứng trên bo mạch. Phần này ấn nhẹ bo mạch camera vào vỏ để giữ chặt nó. Chiều dài còn lại của cáp ribbon có thể dễ dàng được lưu trữ bên trong vỏ RaspberryPi gốc. Chỉ cần dán phần này vào vỏ của bạn bằng một lượng keo siêu nhỏ. Bạn có thể dễ dàng bẻ nó ra nếu bạn muốn lấy camera ra. Điều này cho phép bạn sử dụng một vỏ theo sự lựa chọn của bạn và vẫn giữ cho camera được che chắn đẹp và cáp ribbon được giấu kín. Tất nhiên bạn cần sắp xếp toàn bộ vỏ RaspberryPi ở một vị trí cho phép camera có cái nhìn đẹp về bàn in của bạn. Cách dễ nhất là sử dụng một cánh tay khớp nối với một khớp bóng dán. Đó chính xác là những gì tôi đã làm, tái sử dụng tất cả các bộ phận cần thiết từ bài đăng cũ này:

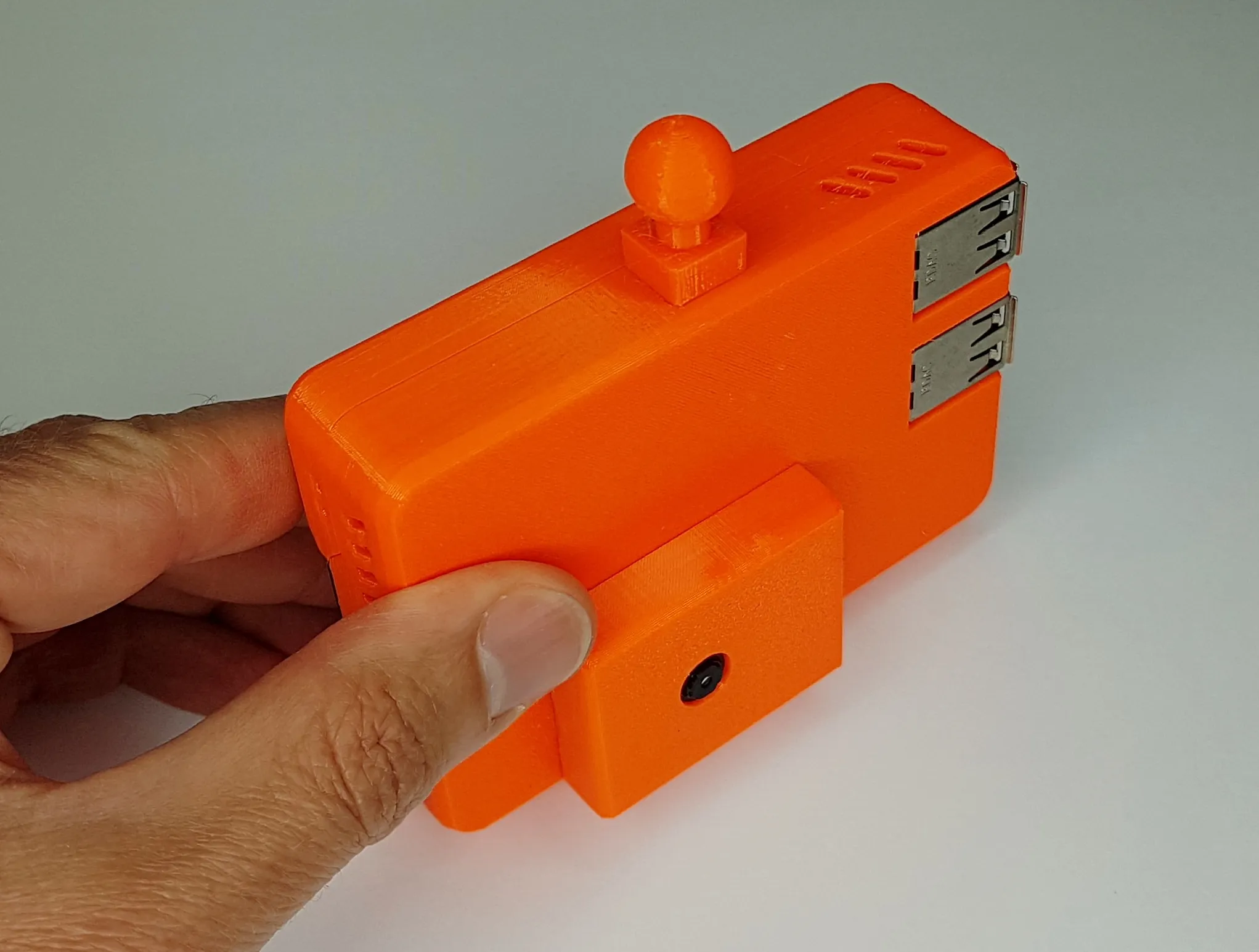

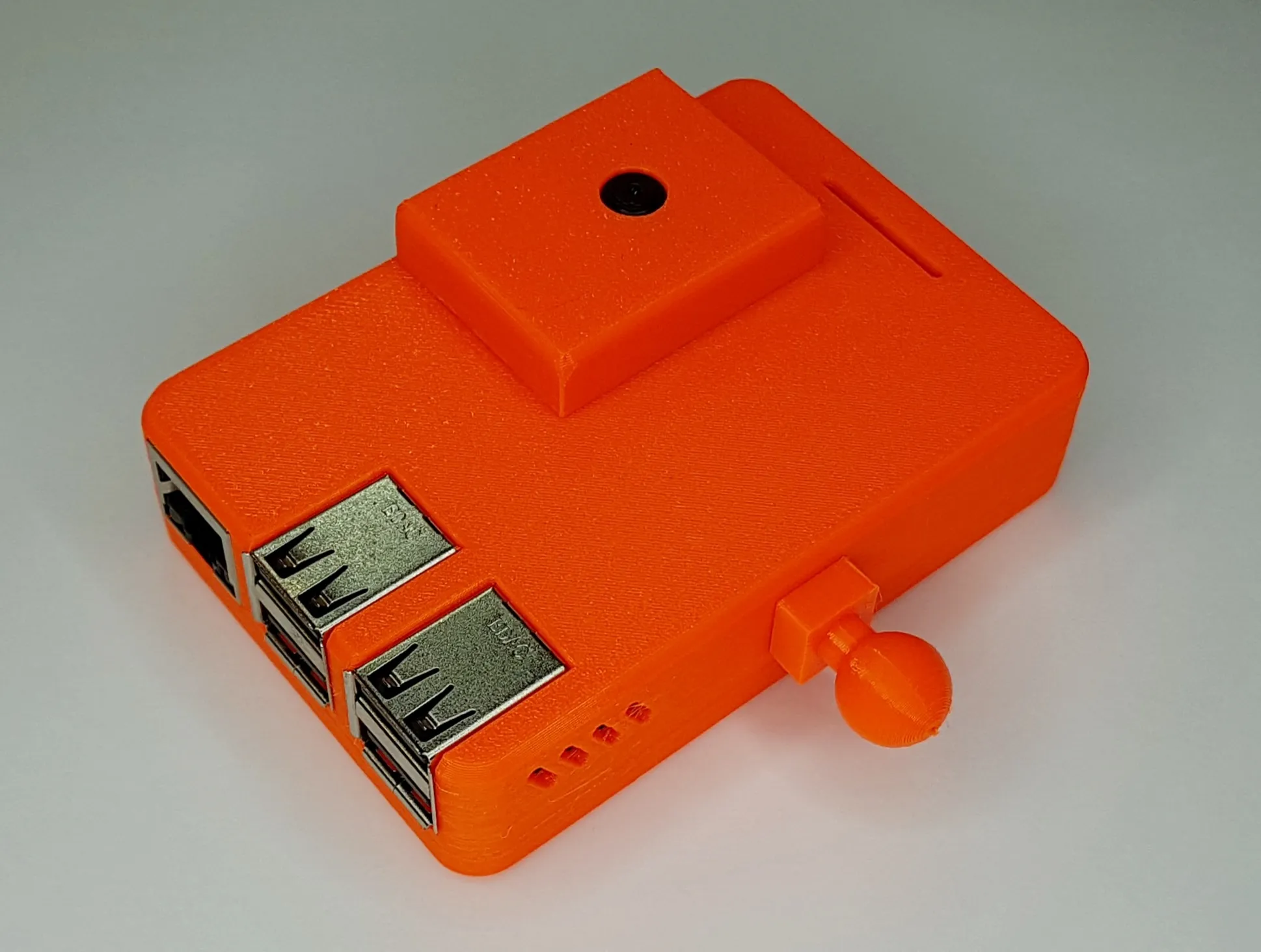

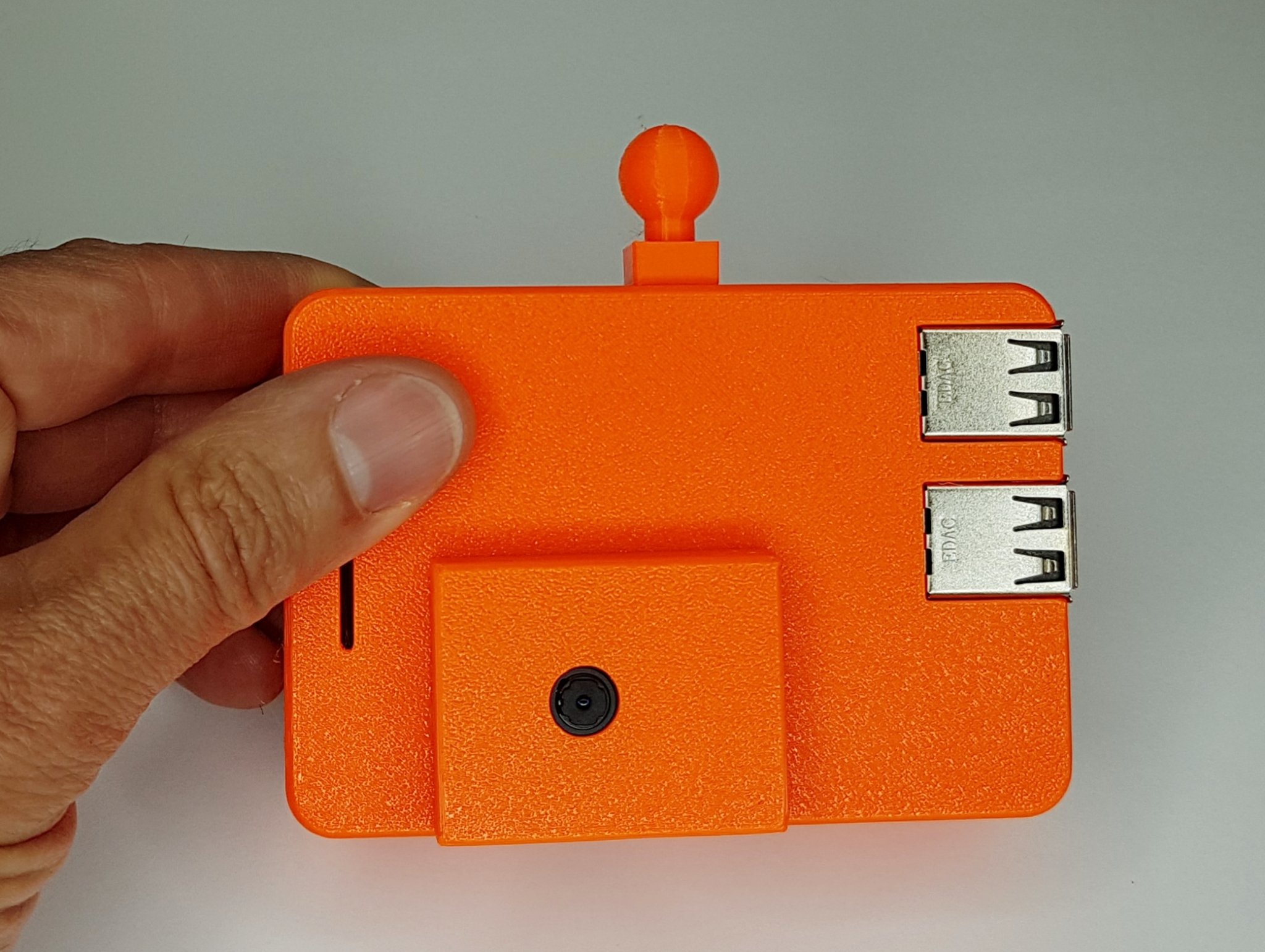

Chỉ cần in bao nhiêu mảnh của cánh tay khớp nối mà bạn nghĩ là cần thiết, dán khớp bóng vào vỏ RaspberryPi của bạn và lắp ráp mọi thứ theo nhu cầu của bạn. Chúc bạn vui vẻ và in ấn thành công!
