Bộ mở rộng cuộn phim cho máy quét Wolverine 8mm / Super8

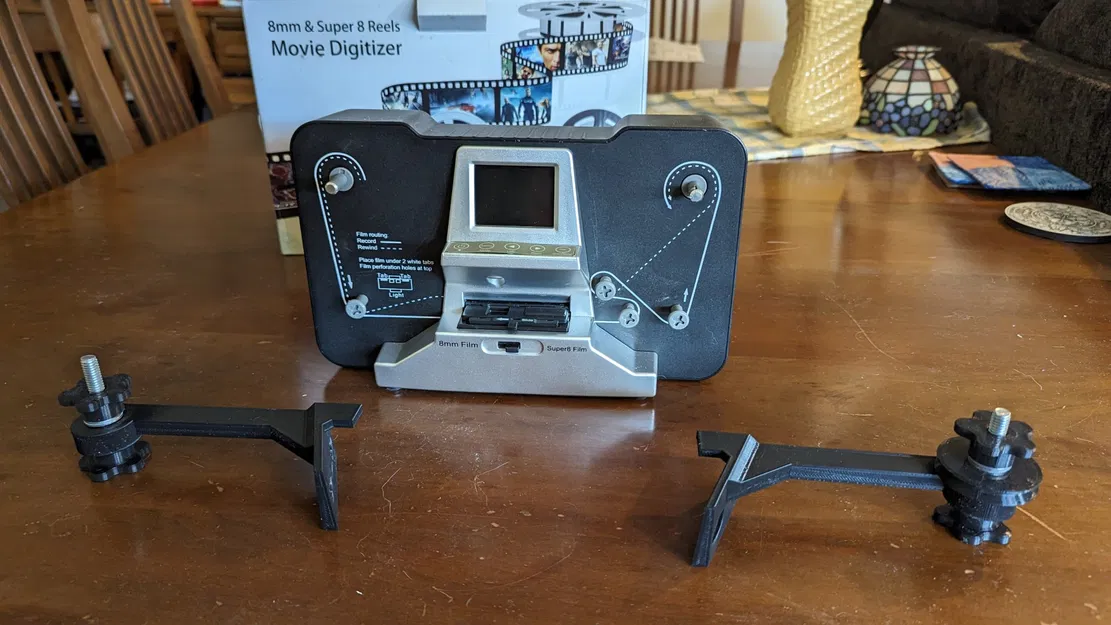

Các tệp này cho phép một người có máy quét phim kỹ thuật số Wolverine (hoặc tương tự) 8mm/Super8 sử dụng các cuộn phim lớn hơn trên thiết bị của họ. Cuộn phim lớn nhất mà tôi có thể sử dụng là cuộn 5 inch và tôi có một số cuộn 7 inch và 9 inch cần chuyển đổi. Tôi có thể đã cắt phim thành các đoạn ngắn hơn và đặt chúng lên các cuộn nhỏ hơn nhưng tôi không muốn làm như vậy. Giải pháp là làm các cánh tay mở rộng cho bên trái và bên phải của bộ chuyển đổi phim.

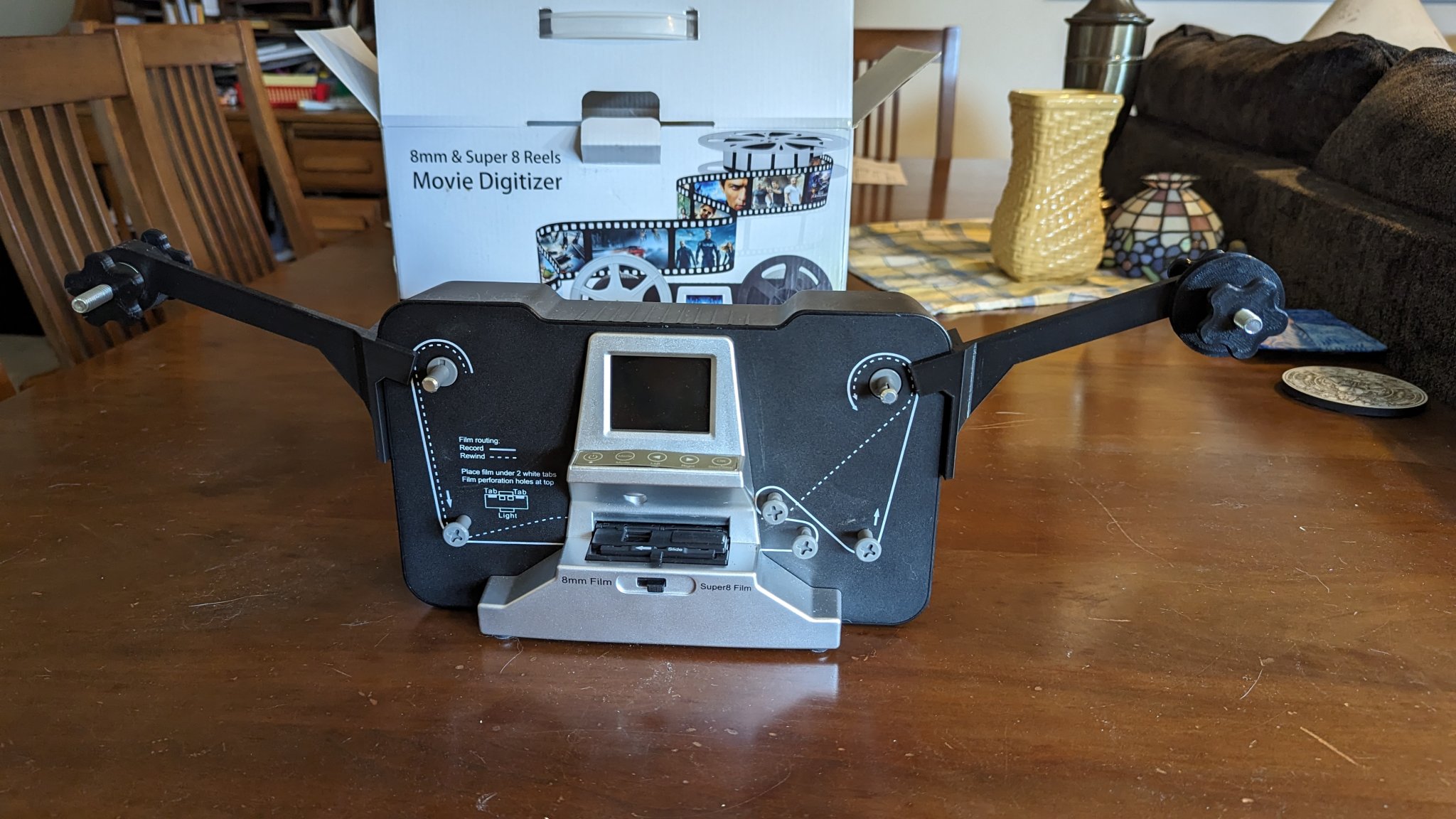

Để sử dụng các cánh tay, bạn sẽ phải khoan các lỗ được định vị hợp lý trong vỏ máy của bạn. Sử dụng các cánh tay in ra làm hướng dẫn để khoan lỗ. Mở bộ chuyển đổi của bạn và dán một vài đai ốc #10 lên những lỗ đó bên trong thiết bị. Khi keo epoxy đã cứng lại, đóng lại vỏ máy và vặn các bu lông #10 vào. Những bu lông này cho phép bạn treo các cánh tay từ bên trái và bên phải của vỏ máy. Các cánh tay cũng yêu cầu hai vòng bi 608 (dán vào vị trí) và hai bu lông có kích thước phù hợp để bạn có thể treo các cuộn phim từ chúng.

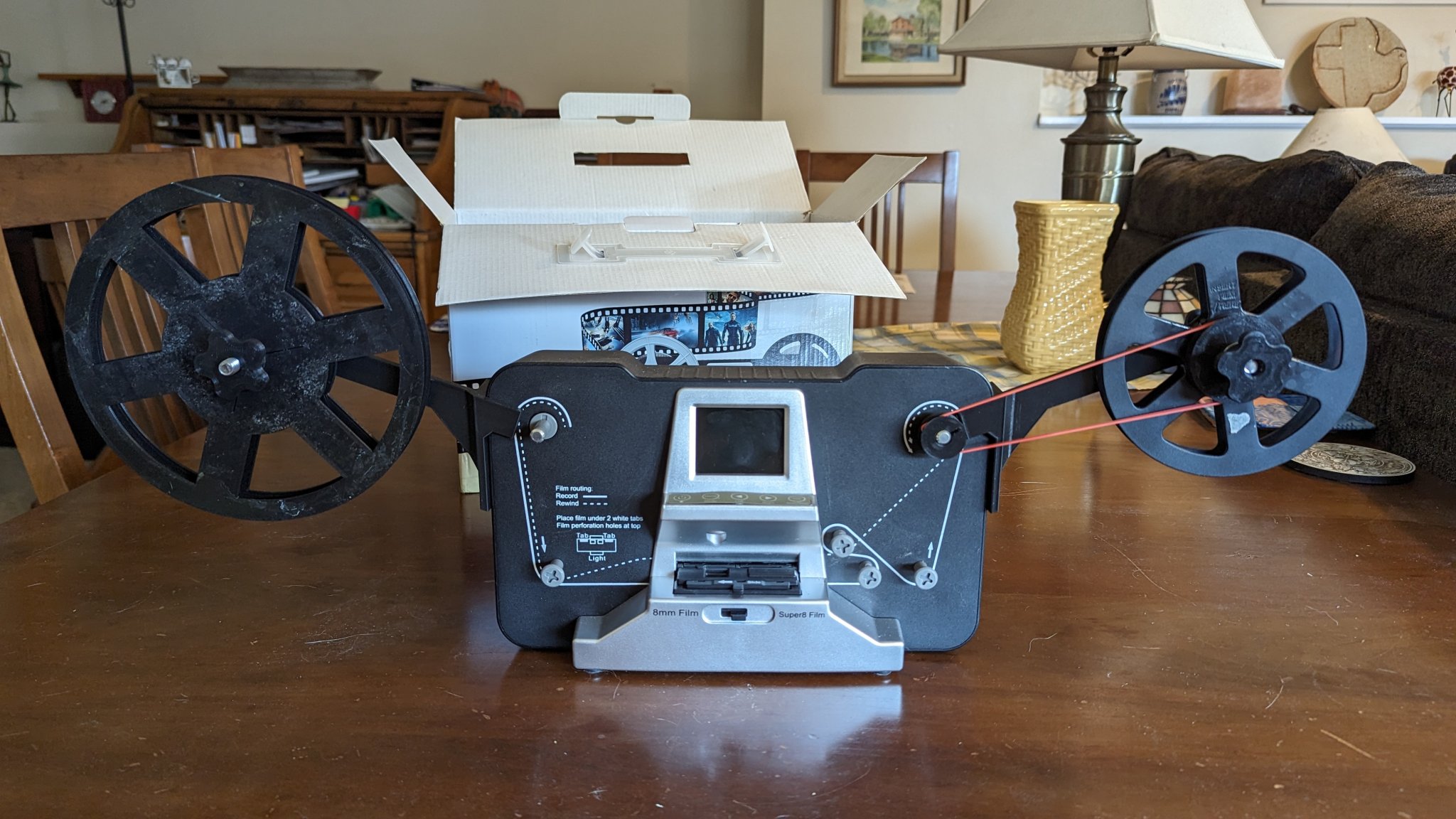

Trục dẫn được đặt trên trục dẫn quay ngược. Các ròng rọc được đặt trên bu lông của cánh tay mở rộng quay ngược. Sử dụng một dây cao su có kích thước phù hợp để dẫn động quay ngược. Bạn muốn độ căng NHẸ NHÀNG. Quá nhiều độ căng sẽ làm biến dạng các cánh tay.

Ngoài ra, bạn có thể để phim rơi vào một thùng chứa trong khi nó đang chạy để đầu quay ngược không làm cho phim của bạn nhảy lên khi đang được quét. Đây thực sự là phương pháp được khuyến nghị!

Xem các bức ảnh để biết thêm thông tin về cách thiết lập.

Thông tin thêm, tìm kiếm F3D cho các mẫu 8mm/Super8 khác. Có các cuộn phim lớn hơn, bộ chuyển đổi cuộn 8mm sang Super8, hộp phim, v.v.
